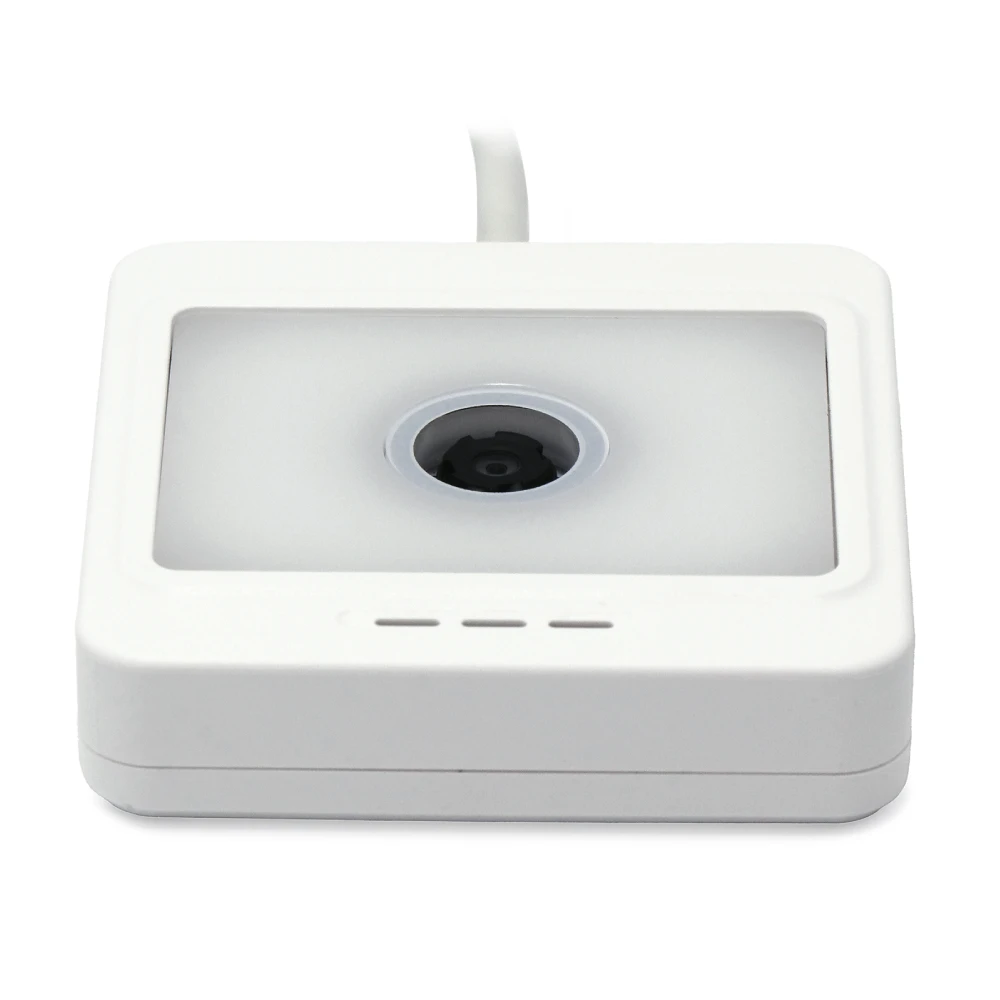

M-12 組込・薄型 コードリーダ
広角設計と高視認LEDで使いやすさを追求
ベストプライス
- 読み取り：
2次元コード・バーコード - 接続：
USB・RS232C
- WELCOMアプリ使用ライセンス付属
- 特長
- 仕様
- 型番

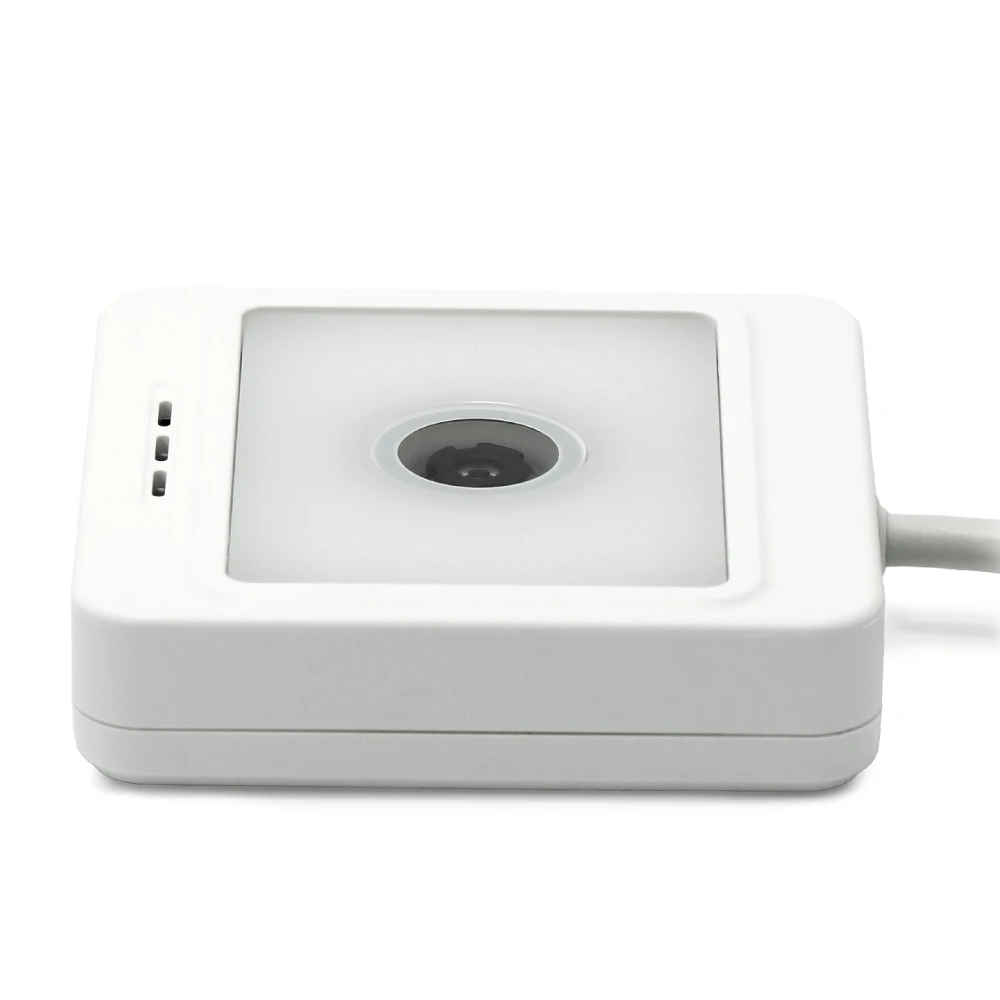

広角視野な2次元コードリーダ
省スペース設計でPOS・受付・物流など幅広い現場に対応
M-12は、広角・近接読み取りに対応した最薄クラス約15mmの組込式コードリーダです。独自の照明設計により眩しさを抑えた目に優しい光で、長時間でも快適に使用可能です。紙面・スマートフォン画面のどちらにも対応し、用途に応じた最適な読み取りを実現します。さらに移動速度3m/秒の高速読取に対応し、入場ゲートや物流現場など動きのある環境でも安定した性能を発揮します。
特長

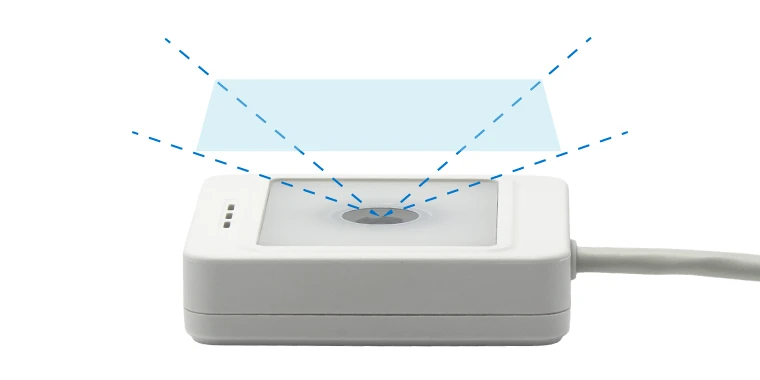

広視野角で読み取りが簡単
M-12は、広角かつ近接読み取りを実現した組込式コードリーダです。紙面や液晶画面のコードもスムーズに読み取れ、位置合わせの手間を軽減します。

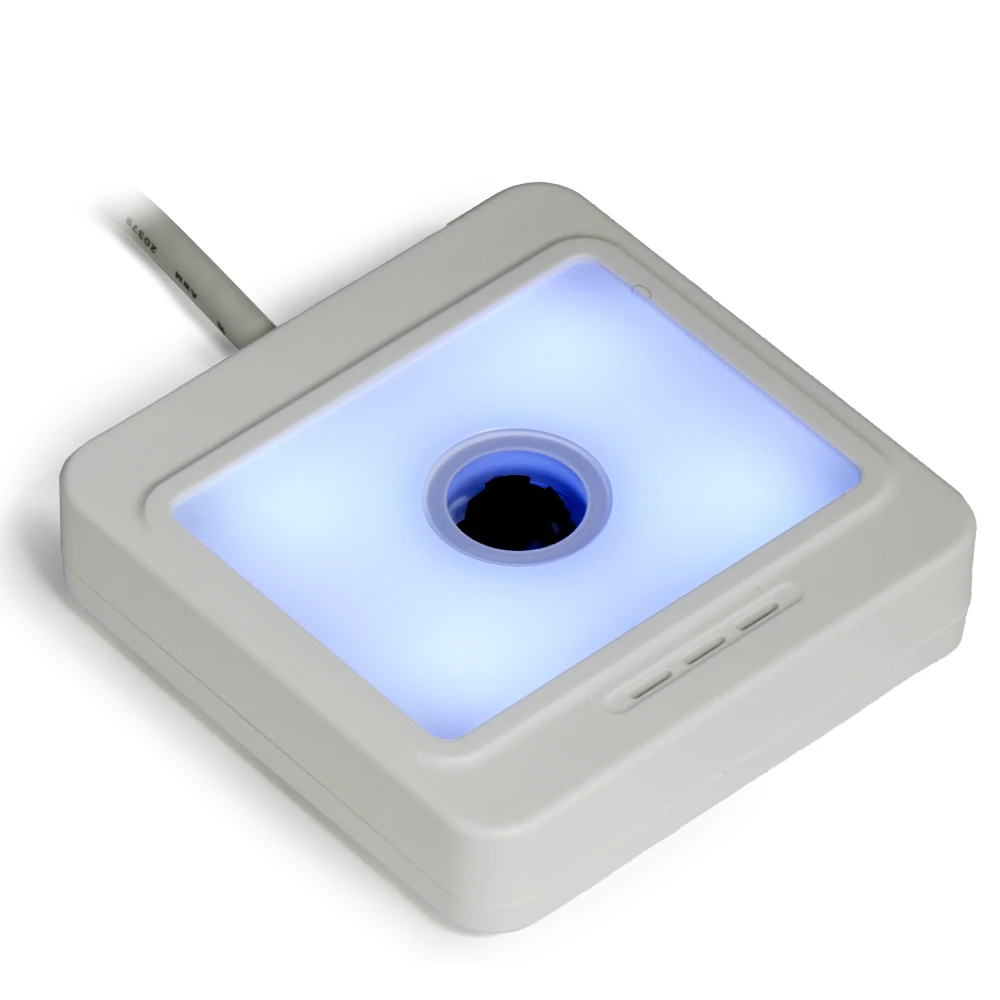

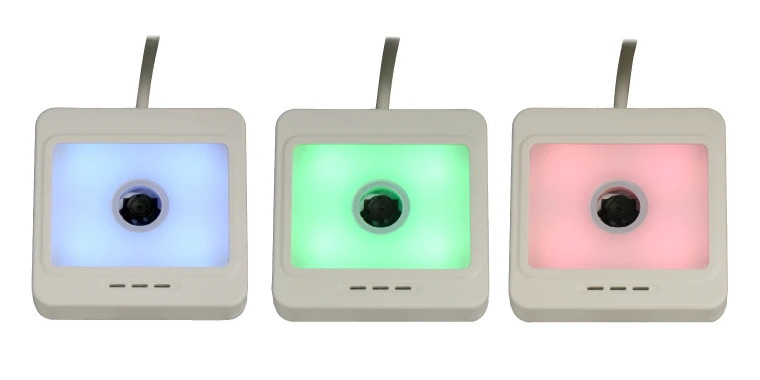

視認性に優れたLED表示
独自の照明設計により、眩しさを抑えた目に優しいLED照明です。Goodリード時は青色LED、設定コード読取時は黄色LEDが点灯し、視認性に優れているので動作状況をひと目で確認できます。

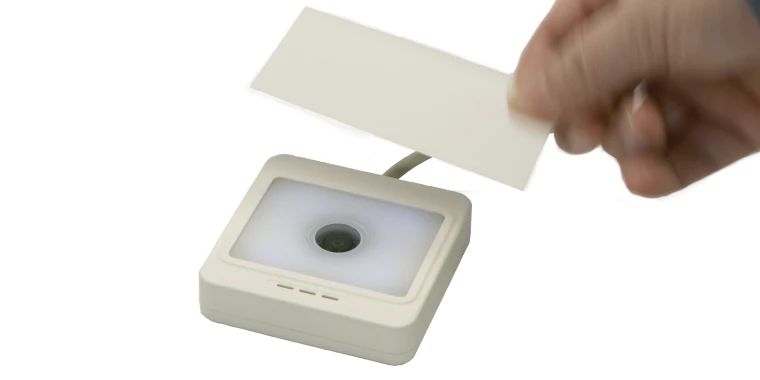

ブレに強い安定した読み取り性能
移動速度3m/秒に対応し、ブレに強く、バーコードやQRコードをスムーズに読み取ります。入場ゲートや物流現場など、人や物が動くシーンでも安定した読取性能を発揮します。

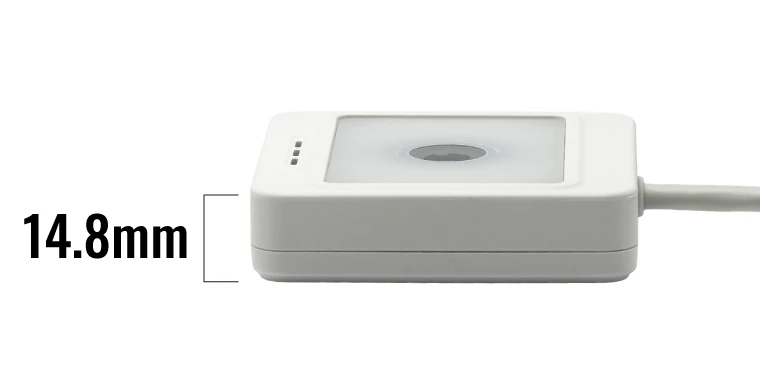

限られたスペースでも設置可能
省スペース設計のM-12は、58.0mm×58.0mm×14.8mmの小型コードリーダです。限られた設置スペースにも対応しやすく、POSレジ、受付端末、セルフレジ、各種業務機器への組み込み用途に最適です。
仕様
読取データ
- 一次元コード
- JAN-13/8、EAN-13/8、EAN-13 Add-on / EAN-8 Add-on、UPC-A/E、 UPC Add-on、Code 39、Code 128、NW-7（Codabar）、 Industrial 2 of 5、Interleaved 2 of 5、Code 93、MSI/Plessey、GS1-128
- 二次元コード
- PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、 マイクロQRコード、Data Matrix、Maxi Code、Aztec Code、 Chinese Sensible Code
- OCR
- OCR-font A/B
読取深度
| シンボル | 近方 | 遠方 |
|---|---|---|
| Code 39（0.127mm） | 3mm | 66mm |
| Code 39（0.508mm） | 11mm | 227mm |
| JAN（0.33mm） | 7mm | 181mm |
| NW-7（0.254mm） | 11mm | 138mm |
| QR Code（0.381mm） | 4mm | 76mm |
| Data Matrix（0.254mm） | 3mm | 47mm |
| ※： | 周囲温度25℃の環境です。 |
| ※： | メーカ参考値です。周囲環境やコード品質に大きく影響を受けます。 |
寸法図
仕様
| 項目 | 仕様 |
|---|---|
| センサ | モノクロCMOSエリアセンサ（最大120fps） |
| 解像度 | 640 × 480（VGA） |
| 照明 | 白色（3色LED） |
| 読み取り窓 | 鉛筆硬度：6H / モース硬度：4相当 |
| インディケータ | 3色LED表示（LEDパネル）、ブザー |
| 最小分解能 | 1次元：0.076mm 2次元：0.127mm |
| PCS値 | 0.2以上 |
| 読取角度 | ピッチ：±55° スキュー：±65° チルト：360° |
| 移動体読み取り | 3m/秒 (※1) |
| ※1 | （0.33mm EAN/UPC、0.381mm QRコード@ 25mm、 紙面モード時） |
筐体仕様
| 項目 | 仕様 |
|---|---|
| 重量 | 約48g（ケーブル除く） |
| 外形寸法 | 約58.0mm（D）× 58.0mm（W）× 14.8mm（H） |
電気仕様
| 項目 | 仕様 |
|---|---|
| 入力電圧 | 4.5 ～ 5.5 V |
インターフェイス
| 項目 | 仕様 |
|---|---|
| インターフェイス | USB（HID/VCOM）/RS-232C |
| ケーブル等 | USB Type-A ストレート 2.0m RS-232Cモジュラージャック（15cmケーブル）（※1） |
| ※1： | モジュラージャック用のRS232Cインターフェイス接続ケーブルは別売です。 |
環境仕様
| 項目 | 仕様 |
|---|---|
| 動作温度 | -20～60℃ |
| 保管温度 | -30～65℃ |
| 湿度 | 5～90%RH（結露なきこと） |
| 耐落下 | 1.5m（コンクリート床面） 5面 3サイクル自由落下 |
| 防塵防滴 | IP65準拠 |
| 周辺光（最大） | 120,000lux（太陽光） 100,000lux（屋内） |
適合規格など
| 項目 | 仕様 |
|---|---|
| 環境負荷 | RoHS指令 |
| LED安全規格 | IEC 62471 リスク免除グループ |
| EMI/RFI | VCCI クラスB / FCC Class B/ EN55032 Class B (住宅、商業および軽工業環境) |
保証
| 項目 | 仕様 |
|---|---|
| 保証 | 1年間（ケーブル、付属品を除く) |
型番
型番：M-12 組込用薄型コンパクトコードリーダ
セット内容
- 本体
- インターフェイスケーブルまたはモジュラージャック
| 型番 | 仕様 |
|---|---|
| M-12-WHT-USB | USBインターフェイスモデル組込用薄型コンパクトコードリーダ, USBストレートケーブル 2.0m |
| M-12-WHT-RS232（※1） | RS232Cインターフェイスモデル組込用薄型コンパクトコードリーダ, RS232Cモジュラージャック（15cmケーブル)付 |
| ※1： | モジュラージャック用のRS232Cインターフェイスケーブルは別売です。 USBインターフェイスも使用できますが、ユーザー側で設定変更、専用USBインターフェイスケーブル（別売）が必要になります。 |
M-12-WHT-RS232用 オプションケーブル
| 型番 | 仕様 |
|---|---|
| UF1-HFPS21S5002-A-PAC | RS232ストレートケーブル 2m,DCジャック付,白 |
| UF1-HFPS21S5012-A-PAC | RS232ストレートケーブル 2m,DCジャック無（9番ピン給電）,白 |
| UF1-HFPS21S5003-A-PAC | USBストーレトケーブル 2m,TYPE-A,白 |
- 特長
- 仕様
- 型番
WELCOMアプリ ライセンス付属製品
ウェルコムデザインより購入・出荷された本製品には、「WELCOMアプリの使用ライセンス」が付属しています。
業務効率化を実現する多彩なアプリの中から、用途に合わせて最適なものを柔軟に選択いただけます。
| ※ | WELCOMアプリは ユーザー登録 edit_squareが必要です。追加ライセンスが必要なアプリや、本ライセンスの対象外となるアプリもございます。 |
