カラーハンディターミナル

MODEL BHT-500Bシリーズ
カラー液晶
バーコードハンディターミナル
販売終了

後継モデル:BHT-1300シリーズ
BHT-BASIC対応:BHT開発ツール

高精細カラー液晶(QVGA)を搭載
最大16MBの大容量メモリ搭載
一般的なバーコードはもちろん、RSS(GS1-Databar)コードの読み取りや2段バーコード一括読み取りに対応
圧縮ダウンロード機能搭載
100バイト/レコード10,000件(約1MB) =約25秒@408.6Kbps
Advanced Pack Ⅱでアプリを簡単開発

すぐ使えるアプリケーションソフト標準付属
標準付属アプリの詳細ページへ
→アプリケーションパッケージ詳細(PDF)

WELCOMハンディターミナルでお馴染みのバッチ式アプリケーションパッケージがカラー液晶ハンディターミナルに対応!

標準付属アプリケーションパッケージの内容
-AP00データ収集プログラム
-AP01マスタファイル消込プログラム
-AP02データ照合プログラム
-バーコードチェッカプログラム
-GS1フォーマットチェッカプログラム
-BHT_LOAD for Windowsファイルアップ/ダウンユティリティ
-ユーザアプリケーション組込用DLL


(*)弊社ライセンス番号付BHT-500Bシリーズターミナルとの併用に限り全てのプログラムをライセンスフリーでご使用いただけます
(*)リリース前に弊社ライセンス番号付BHT-500Bシリーズハンディターミナルをご購入頂いた場合はご要望によりアプリケーションパッケージCDを無償送付させて頂きます

標準アプリケーションプログラム

1.データ収集プログラム(AP00)
ユーザー業務に合ったメニューや入力項目をメニュー設定プログラムBHT500_MENUを使って簡単に定義できます。 また、ハンディターミナルにマスタファイルをダウンロードする事で、入力データを制限する事が可能です。また、シチズンCMP-10J5モバイルIrDAプリンタやBluetoothモバイルプリンタへの印字出力へ対応します。

カラーハンディターミナル BHT500B_MENU FOR Windows

2.マスタファイル(数量)消込みプログラム(AP01)
ホストからダウンロードされたマスタファイルを元に数量消込みを行うプログラムです。EXCEL等を使って、コード、名称、数量から構成されるCSV形式のマスタファイルを作成し、ダウンロードプログラムを使ってハンディターミナルへ送信すれば準備完了。ピッ!とバーコードを読めば、該当する名称と数量が画面に表示されます。オペレータは画面に従って作業を行い、実績数量を入力すればその数量がマスタファイルから消込まれます。出荷作業や検品作業への応用が可能です。
3.データ照合プログラム(AP02)
逐次照合(1対1)と連続照合(1対N)の2つのモードを持つ、データ照合プログラムです。生産・医療現場での取り違えミスを防ぎます。また照合結果は必要に応じてPCにアップロード可能です。
4.バーコードチェッカプログラム
読取ったバーコードの種類、桁数、データを画面に表示するプログラムです。
5.GS1フォーマットチェッカプログラム



項目 仕様
主電源 リチウムイオンバッテリ(*1)
外形寸法 150(L)×48(W)×30(H)mm
重量 約150g(電池含む)
分解能 0.15mm
メモリ

8MBフラッシュメモリ:

ユーザエリア約4MB
16MBフラッシュメモリ: ユーザエリア約11MB

ユーザエリアには、フォントファイル領域(約400KB)を含みます
ディスプレイ QVGA 240×320ドット カラー液晶
キーパッド 24(電源キー含む)+2トリガキー
付帯機能 時計, ブザー, バイブレータ, 電池電圧表示, リモートウェイクアップ
スキャナ部
分解能 0.125mm
読取確認 青・赤・緑3色LED
ブザー
バイブレータ
インターフェイス
赤外線
  IrDA-SIR 1.2
Bluetooth
  Bluetooth Ver.1.2 クラス2
WLAN
  IEEE802.11b/g
54Mbps max.
クレードル
  RS232C, USB-COM, 10BASE-T
本体ジャック
  RS232C
動作温度 -5℃~+50℃
保護等級 IP54(JIS防沫相当)
耐落下衝撃 1.2mコンクリート床上に6面各5回(計30回)
*BHT-503Bは、1.5m(*2)
読取コード コード39, インターリーブド25, コーダバー(NW7), コード93, コード128, EAN128(GS1-128), UPC/EAN/JAN, STF, RSS(GS1-Databar)
(*1) 10秒に2回読取(正常に読取できる位置にて)、無線通信無しの場合、約40時間動作
(*2) 試験値であり、保証値ではありません


BHT_LOAD for Windows
ファイルアップ/ダウンロードユティリティ

EXCEL95/97/2000形式、ACCESS97/2000形式、CSV形式、3種類の形式でファイルをアップロードできます。また、アップロードしたファイルを添付ファイルとしてメール送信可能です。

ファイルダウンロードではプログラムやマスタファイルなどをダウンロードすることができます。

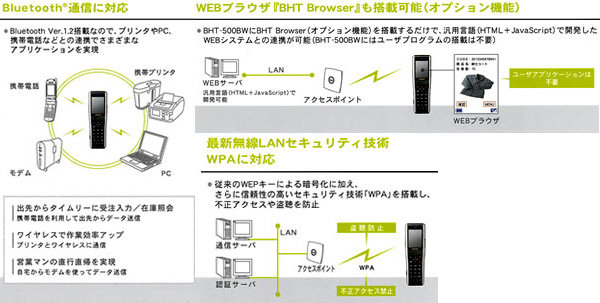

カラーハンディターミナル

カラーハンディターミナル

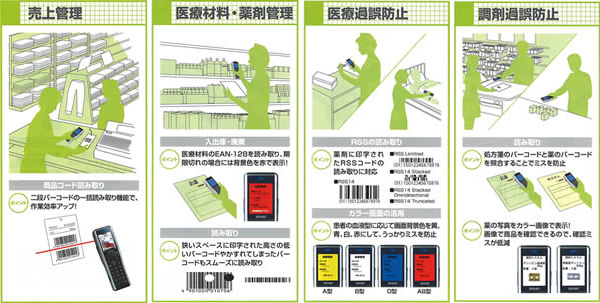

BHT-500B活用シーン ※BHT-500Bアプリケーションソフトウェアの開発が必要です。お気軽にご相談ください。

カラーハンディターミナル

カラーハンディターミナル
型番
仕様

BHT-503B(*1)
RoHS対応

カラーハンディターミナル, 8MB

BHT-504B(*1)

RoHS対応
カラーハンディターミナル, 16MB
BHT-504BB(*1)
RoHS対応
カラーハンディターミナル, 16MB, Bluetooth
BHT-504BW(*1)
RoHS対応
カラーハンディターミナル, 16MB, 802.11g
BHT-504BIB(*1)
RoHS対応
カラー液晶ハンディターミナル, バーコード&NFCパッシブモード準拠(電子マネー対 応), Bluetooth搭載
BHT-504BIB-N(*1)
RoHS対応
カラー液晶ハンディターミナル, バーコード&NFCパッシブモード準拠(電子マネー非 対応), Bluetooth搭載
CU-501(*2)
RoHS対応
充電機能付通信クレードル, RS232C, ACアダプタ付
CU-511(*2)
RoHS対応
充電機能付通信クレードル, 10BASE-T, ACアダプタ付
CU-521(*2)(*3)
RoHS対応
本体充電機能付通信クレードル, USB-COM, ACアダプタ別売
CH-501
RoHS対応
バッテリ単体充電器(ACコンセント直付タイプ)
CH-551
RoHS対応
本体充電器, ACアダプタ付
CH-551-NAC
RoHS対応
本体充電器, ACアダプタ無し
MULTICH-501-4
RoHS対応
CH-501用4連BOX(CH-501別売)
MULTICH-551-4
RoHS対応
CH-551用4連BOX(CH-551別売)
AIR-AP1131AG 802.11a/b/g無線LANアクセスポイント
BT-50L
RoHS対応
バッテリパック
SCBHT-500 ソフトケース
NSBHT-500 ネックストラップ
CBL232-BHTJ

RS232Cケーブル, BHT本体ジャック-PC間

CBL232-CU9C

RS232Cケーブル, CU-PC間, DB9

CBL-USB-AB

USBケーブル, CU-PC間, USB-A/B

PS-CU500(*4)

CU用ACアダプタ

(*1) バッテリパック1個が標準付属します
(*2) インターフェイスケーブルは別売となります
(*3) Windows 98SE/ME/2000/XP/Vistaに対応します
(*4) CU-321でPC電源オフ状態で本体充電を行う場合に必要となります
型番
仕様
BHT-EMU500 5250ターミナルエミュレータライセンス, 1ライセンス
BHT-BWS500 ブラウザライセンス, 1ライセンス
BHT-SIM500 BHT-BASIC4.0シミュレーションライブラリ, BHT-500, 1ライセンス
BHT-RDEBUG BHT-BASIC4.0リモートデバッガ, 1ライセンス


BHT開発環境:詳細はこちらから



※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
