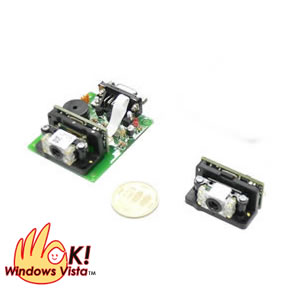

MODEL IT5000シリーズ
機器組込対応
エリアイメージャエンジン |
|
 |
組込に最適な超小型サイズ |
|
一次元、二次元、コンポジット、郵便コード、書籍ISBN/OCRフォントを非接触で確実に全方向読み取り |
|
イメージキャプチャ機能
サインや印影など製品トップクラスの鮮明な画像を高速取込 |
|
読取データを自由に加工できる強力なデータ編集機能を搭載 |
|
インターフェイスオプション
TTL232, USB1.0インターフェイス |
仕様一覧
| 項目 |
仕様 |
| 読取コード |
二次元コード
QR, マイクロQR, PDF417, MicroPDF, Aztec, コード49, データマトリクス, マキシコード,
EAN/UCCコンポジット
一次元コード
UPC/EAN/JAN, コード39, NW7, ITF,
コード93, コード128, RSS(GS1-Databar), Codablock, BC412(ライセンス許可を受けたユーザーのみ)
郵便コード
日本（カスタマバーコード）, Postne, Planet, イギリス, カナダ, オランダ（KIX）
OCRフォント
書籍ISBN, OCR-A, OCR-B |
| 動作電圧 |
DC3.3V～5.5V |
| 消費電流 |
| 動作時 |
約340mA@DC3.3V |
| スタンバイ時 |
約50mA@DC3.3V |
| パワーダウン時 |
約500μA@DC3.3V |
|
| 光学仕様 |
| 読取方式 |
CMOSエリアセンサ |
| 読取画素数 |
750（横）×480（縦） |
| イメージ出力 |
ビットマップ,TIFF,JPEG |
| 照明LED |
626nm±30nm(赤色) |
| エイミングLED |
526nm±30nm(緑色) |
|
| インターフェイス |
TTL232インターフェイス（インバート出力）
TTL232インターフェイス（ノンインバート出力）
USB1.0 HIDインターフェイス
USB1.0 バーチャルCOMインターフェイス |
| 温度 |
| 動作温度 |
-10℃～+50℃ |
| 保管温度 |
-40℃～+70℃ |
|
| 湿度 |
5％～95％ 結露無し |
| 耐外乱光 |
535～100,000lx(直射日光と同等) |
| 耐衝撃 |
2,500G |
| 耐振動 |
5G@2Hz～300Hz |
|
[注意]
エリアイメージャエンジンの用途を事前にお知らせいただく必要があります。スキャナ製品など一部製品への組み込みには、エリアイメージャエンジンをご利用頂けない場合があります。 |
読取深度参考値
 |
外形寸法図
|
|
イメージャエンジン(FPCコネクタ)
|
PCB付イメージャエンジン(Dsub9コネクタ)
 |
【！注意！】
エリアイメージャの用途を事前にお知らせ頂く必要があります。スキャナ製品など一部製品への組込には、エリアイメージャエンジンをご利用頂けない場合があります。 |
|
|
型番
|
仕様
|
| IT5080□-B-R(*1) |
PCB付エリアイメージャエンジン, Dsub9コネクタ TTL232 I/F |
| IT5080□-B-U(*2) |
PCB付エリアイメージャエンジン, Dsub9コネクタ USB I/F |
IT5080□-1212-R(*1)(*3)
 |
エリアイメージャエンジン, TTL232 I/F |
IT5080□-1213-R(*2)(*3)
|
エリアイメージャエンジン, USB I/F |
| (*1) |
TTL232インバート出力・ノンインバート出力の切替が可能です |
| (*2) |
USBキーボードインターフェイス（HID）とUSBバーチャルCOMインターフェイスに対応
両インターフェイスともにWindows 98SE/ME/2000/XP/Vistaに対応しています |
| (*3) |
ロット受注生産品となりますので、弊社担当までご相談ください。 |
| (*4) |
□には、各モデルを表す2文字のアルファベットが入ります。
| SR： |
ロングレンジモデル |
例）IT5080SR-1212-R |
| SF： |
標準レンジモデル |
例）IT5080SF-1212-R |
| HD： |
高分解能モデル |
現在標準設定はありません。ＨＤモデルに関しては、弊社担当営業までご相談ください。 |
|
|
|
|
