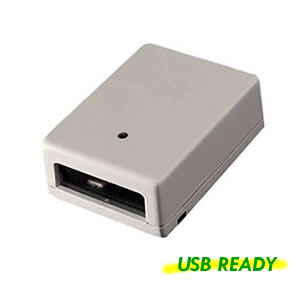

MODEL 1045N
定置式CCDバーコードスキャナ |
|
 |
新型ロングレンジCCDエンジンを搭載 |
|
高速読取 100スキャン/秒 |
|
便利な読取データ編集機能を搭載 |
|
ハードウェアトリガ及びシリアルコマンドトリガに対応 |
|
ケーブル交換で全てのインターフェイスに対応
■RS232C
■ キーボード
■ USBキーボード
■ USBバーチャルCOMインターフェイス |
仕様一覧
| 項目 |
仕様 |
| 入力電圧 |
DC5V ±10% |
| 消費電力 |
90mA typ. 100mA max. |
インター
フェイス |
RS232C, キーボード, USBキーボード, USBバーチャルCOM, ワンド |
| 分解能 |
0.125mm(2,048ピクセル) |
| 光源 |
赤色 LED 650nm |
| PCS値 |
0.45min |
| 走査速度 |
100 スキャン/sec. |
| 読取幅 |
読取フィールド参考図参照 |
| 読取深度 |
読取フィールド参考図参照 |
| 動作温度 |
0℃～＋50℃ |
| 保管温度 |
-20℃～＋60℃ |
| 湿度 |
20％～90％ 結露無し |
| 外形寸法 |
80(L)×60(W)×29(H)mm |
| 重量 |
80.3g (ケーブル除く) |
| 読取コード |
コード39, インターリーブド25, インダストリアル25, マトリクス25, コーダバー(NW7), コード93, コード128, EAN128(GS1-128), JAN/EAN/UPC, RSS(GS1-Databar)14, RSS(GS1-Databar)リミテッド, RSS(GS1-Databar)エクスパンデット, 他 |
| EMC規格 |
FCC class A, CE |
読取フィールド参考図
|

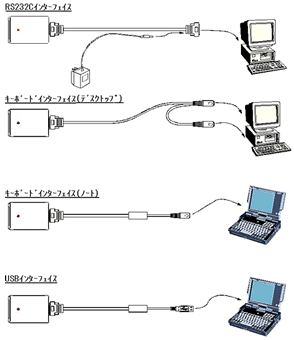

各種インターフェイス接続
外形寸法図
|
型番 |
仕様 |
1045N
 |
マルチインターフェイス搭載定置式CCDバーコードスキャナ |
| MSM6 |
DOS/V対応キーボードI/Fケーブル, Ｙ字ストレート, 約1m |
| MSM6N |
DOS/Vノート対応キーボードI/Fケーブル, ストレート, 約1m |
| MSDB9F |
RS232C I/Fケーブル, ストレート, 約1m |
| USBee-305D15(*1) |
USB I/Fケーブル、約1.5m |
| U306D15(*2) |
USBバーチャルCOM I/Fケーブル、約1.5m |
PS5V
|
RS232Cスキャナ用ACアダプタ, DC5V |
| (*1) |
Windows 7(32&64ビット) / 8(32&64ビット)に対応しています。 |
| (*2) |
Windows 7(32&64ビット) / 8(32&64ビット)対応ドライバディスクが付属します |
| (*3) |
ハードウェアトリガを使用する場合は、別途ケーブル製作が必要です。弊社担当まで相談ください |
|
|
|
