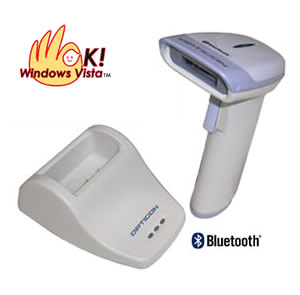

MODEL 7724
無線式バーコードレーザスキャナ
 |
|
 仕様一覧
| 項目 |
仕様 |
| 入力電圧 |
専用リチウム充電池パック 600mAh |
| 動作時間 |
約20時間 (充電約2時間30分)
*Bluetooth常時接続, 1スキャン/5秒 |
| 無線部 |
| 周波数 |
2.4GHｚ帯（2.400-2.4835GHｚ） |
| 変調方式 |
FH-SS（周波数ホッピング方式）
GFSK, 1Mbps
0.5BT Gaussia |
| 通信速度 |
115.2Kbps |
| 対応規格 |
Bluetooth Ver.1.1 |
| 出力クラス |
クラス2（4dBm以下） |
| 通信距離 |
約10m（見通）* |
| プロファイル |
GAP、SPP |
| 接続台数 |
1対1 |
|
| 分解能 |
0.127ｍｍ |
| 光源 |
可視光半導体レーザ 650nm±10 |
| PCS値 |
0.45 min. |
| 走査速度 |
100±20スキャン/秒 |
| 読取幅 |
バーコードの解像度・品質に依存 |
| 読取深度 |
50～360mm（NB=1.0mm）
*バーコードの解像度・品質に依存 |
| 動作温度 |
0℃～＋40℃ |
| 保管温度 |
-20℃～＋60℃ |
| 周囲湿度 |
25％～85％結露なし |
| 耐落下 |
コンクリート面に高さ1.5mから自然落下して動作に支障なし（6面 各方向3回） |
| 耐外乱光 |
50,000lx以下 |
| 外形寸法 |
55×150×88mm |
| 重量 |
約130ｇ（電池含む） |
| 読取コード |
コード39, インターリーブド25, スタンダード25, コーダバー（NW7）,
コード93, コード128, EAN128, JAN/EAN/UPC, MSI/Plessey
ほか |
EMC規格 |
FCC ClassA, CE, C-Tick |
CRDL-7724ベースステーション
| 電源 |
専用ACアダプタ6V, 750mA |
| 無線部 |
| 対応規格 |
Blue Tooth Ver.1.1 |
| 出力クラス |
クラス2(4dB以下) |
| 通信距離 |
約10ｍ（見通）* |
| プロファイル |
GAP, SPP |
|
| インターフェイス |
RS232C, USBバーチャルCOM
*USB1.1/2.0準拠（FullSpeed） |
| インディケータ |
電源LED,電信LED ,無線LED |
| EMC規格 |
VCCIクラスB準拠 |
*電波の特性上周囲の電波状況・障害物・設置環境により異なります。弊社では事前に実機よるテストをお勧めしております。 |
構成例
| ワイヤレスバーコードスキャナの通信エリアは使用環境によりことなります。弊社では事前に実環境において、実機によるテストをして頂くようお願いしております。 |
<電波に関する注意>
● 本製品の使用周波数帯では、電子レンジ等の産業・科学・医療機器のほか工場の製造 ライン等で使用されている移動体識別用の構内無線局（免許を要する無線局）及び特 定小電力無線局（免許を要しない無線局）が運用されています。 1. 本製品を使用する前に、近くで移動体識別用の構内無線局及び特定小電力無線局が運 用されていないことを確認してください。 2. 万一、本製品から移動体識別用の構内無線局に対して電波干渉の事例が発生した場合 は、速やかに使用場所を変更するか、電波の発射を停止してください。 ● 本製品は、電波法に基づく小電力データ通信システムの無線局の端末設備として、技 術適合証明を受けています。本製品の分解/改造は違法となります。 ● 交通機関内や医療機関内などでは、本製品のご使用はお控えください。 電子機器や心臓ペースメーカーなどへの影響の可能性もあるため、ご利用に関しては 各交通機関及び各医療機関の案内及び指示に従ってください。 |

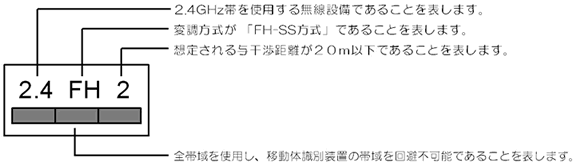

<電波の種類と干渉距離>
 |
型番 |
仕様 |
| 7724(*1) |
無線式バーコードレーザスキャナ |
| CRDL-7724(*2) |
充電機能付通信クレードル |
| CHGR-7724(*3) |
充電専用クレードル |
| RBATT-7724 |
専用リチウム充電池パック（交換用） |
*専用リチウム充電池パック, ストラップ, ユティリティCD（シリアル/キーボード変換ソフトウェアRsWedge, Windows 98SE/ME/2000/XP対応VCPドライバ）が付属します
**専用ACアダプタ, RS232Cインターフェイスケーブル, USBインターフェイスケーブルが付属します
***専用ACアダプタが付属します
| (*1) |
専用リチウム充電池パック, ストラップ, ユティリティCD（シリアル/キーボード変換ソフトウェアRsWedge, Windows 98SE/ME/2000/XP/Vista対応VCPドライバ）が付属します |
| (*2) |
専用ACアダプタ, RS232Cインターフェイスケーブル, USBインターフェイスケーブルが付属します |
| (*3) |
専用ACアダプタが付属します |
|
| |
|
|
