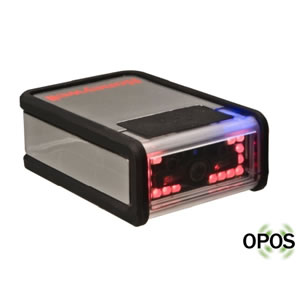

MS4980 Vuquest

定置式小型エリアイメージャ
<販売終了>
→後継機種:Vuquest 3310g
ラインへの設置や組み込み用途に最適
バーコード・二次元コードを360°確実に読み取り(OCR読取オプション有り)
高速移動読取で作業効率を大幅向上
赤外線センサーによるオート読取対応
最大7コードを一括読み取りし、指定順序・フォーマットでホストへ送信可能CodeSelect™
携帯電話などに表示されたクーポンやチケットコードの読み取りに対応
  2年保証

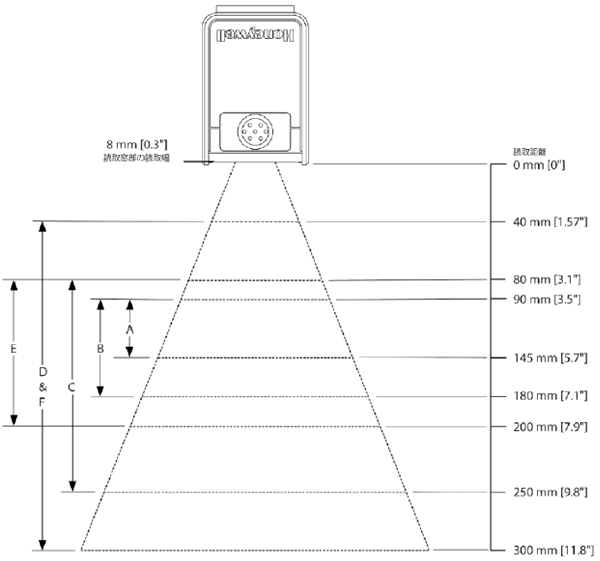

読取深度参考値
記号
ナローバー(NB)
コード種類
A
0 132mm
バーコード

B

0.190mm
バーコード
C
0.264mm
バーコード
D
0.330mm
バーコード
F
0.190mm
PDF
G
0.381mm
PDF

(*) バーコードの印刷品質や使用環境により読取性能は異なりますので、ご注意ください。

仕様一覧
項目 仕様
読取方式
エリアセンサー 1280x960 ピクセル
照明LED 赤色 645nm +/-7.5nm
イメージ出力 BMP, TIFF, JPEG
分解能 0.127mm (1D), 0.19mm(2D)
MRD 値 30% min.
移動読取 100cm/秒
(UPC 100% を13cm の距離)
走査角度 45°(水平) 37.5°(垂直)
読取角度 ピッチ角 70°, スキュー角 75°
読取幅読 読取フィールド参考図参照
読取深度 読取フィールド参考図参照
読取コード バーコード
コード39, インターリーブド25, コーダバー(NW7), コード128, GS1-128, JAN/EAN/UPC, GS1 DataBar, GS1 DataBar リミテッド, GS1 DataBar エクスパンデット, 他
二次元コード
QR, PDF417, データマトリクス, マキシコード, 郵便カスタマバーコード, コンポジット, 他
OCR フォント(ライセンス必要)
OCR-A, OCR-B, E-13B MICR
LED
インディケータ
青色 : 読取待機, 白色 : 読取成功
インター
フェイス
USB キーボード(HID) I/F
USB バーチャルCOM I/F
(USB-COM)
DOS/V キーボード I/F
RS232C I/F
入力電圧 DC5V +/-0.25V
消費電力 動作時 1.7W (331mA @ DC5V)
待機時 1.2W (142mA @ DC5V)
DC変圧 Class 2 : DC5.2V @ 1A
動作温度 0℃~+40℃
保管温度 -20℃~+70℃
周囲湿度 5%~95% 氷結・結露無し
耐落下 高さ1.5m から自然落下後、動作に支障なし
環境シールド IP32 準拠
耐外乱光 100,000 lux
外形寸法 74mm(L) x 50mm(W) x 26mm(H)
重量 約70g (ケーブル除く)
EMC 規格 FCC Part 15, ICES-003, EN55022 Class B
保証期間 2年間
MS1633 読取フィールド参考図 読取フィールド参考図
MODEL MS4980 Vuquest 定置式小型エリアイメージャ[Honeywell]|ウェルコムデザイン
型番
仕様
MS4980-U (*1)
RoHS対応
プレゼンテーションエリアイメージャ,
USB I/F
MS4980-K
RoHS対応
プレゼンテーションエリアイメージャ,
DOS/VキーボードI/F
MS4980-R
RoHS対応
プレゼンテーションエリアイメージャ,
RS232C I/F, ACアダプタ付
SW-OCR-4980 (*2)
RoHS対応
OCR読取機能追加ライセンス,MS4980
(*1) USBキーボードとUSBバーチャルCOMの両インターフェイスに対応しています。
USBキーボードインターフェイスはWindows 7(32&64ビット)に対応しています。
(*2) MS4980本体1台に、1ライセンス必要です。本体と一緒に、ご注文ください。

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
