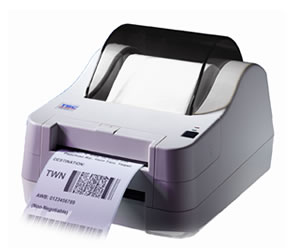

TDP-643RPLUS
ダイレクトサーマル式ラベルプリンタ
|
|
|
|
こんな用途に最適！ |
各種ラベルのオンライン印刷 |
各種ラベルのスタンドアローン印刷 |
バーコードスキャナを併用したラベル印刷 |
 仕様一覧
| 項目 |
仕様 |
| 印刷方式 |
ダイレクトサーマル |
| 解像度 |
203dpi |
| 最大印字幅 |
104mm(4.09") |
| 最大印字長 |
1,016mm(40") |
| 最大印字速度 |
76mm/s (3"/s) |
| インディケータ |
LED （パワー・レディ）
スイッチ （フィード） |
| センサー |
ラベルギャップ・ピールオフ |
| メモリ |
2MBフラッシュROM,
2MB DRAM |
| インターフェイス |
セントロニクス・RS232C兼備 |
| クロック |
リアルタイムクロック内蔵 |
| コマンドセット |
TSPL, TSPLE |
| 内蔵フォント |
英数字フォント5種類 |
| 内蔵バーコード |
コード39, コード93, コード128, コーダバー, インターリーブド 2/5, UPC/EAN/JAN |
| 内蔵2次元コード |
PDF-417, マキシコード, データマトリクス |
フォントバーコード
の回転 |
0°90°180°270° |
| プリンタドライバ |
Win 2000/XP/Vista |
| ラベルソフト |
Windows版ラベルデザインソフト付 |
| ラベル高 |
通常12mm min., ピール機能35mm min., カッター機能10mm min. |
| ラベル幅 |
25.4～110mm |
| ラベル長 |
10～1,016mm |
| ラベル厚 |
0.06～0.25mm |
| ロール紙サイズ |
127mm OD
(外付け214mm ODオプション) |
| ロールコアサイズ |
25.4～110mm |
| ヘッド信頼性 |
25Km |
| 供給電源 |
DC24V 専用 ACアダプタを使用 |
| ケース材質 |
ABSプラスティック |
| 外形寸法 |
W220×D263×H180mm |
| 重量 |
1.67Kg |
| 周囲温度 |
動作5～40℃、保管-20～60℃ |
| EMC規格 |
CE-A, FCC-A, UL, CUL, TUV/GS準拠 |
|
|
＋＋使い方自由自在＋＋ |

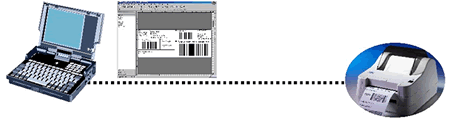

| パソコンと接続してオンライン印刷。付属のラベルデザインソフトで簡単にラベル作成が行えます。もちろん、Windowsドライバを経由して、MS-ACCESSなどから直接印刷を行う事も可能です。
|

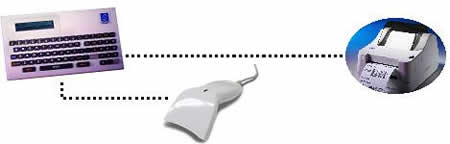

| KP-200（オプション）キーボードと接続してスタンドアローン稼動。KP-200の補助シリアルポートにはバーコードスキャナを接続することも可能。
|
| もちろん、バーコードスキャナを直結して、スタンドアローン印刷することも可能です。
|
|
 |
| １． |
付属のラベルデザインソフトでラベルを設計します。 |
| ２． |
作成したラベルフォームをプリンタのメモリへダウンロードします。プリンタのメモリには画像データも全て記録されます。 |
| ３． |
プリンタに専用キーボードKP-200（バーコードスキャナも接続可能）を接続して可変データ部を都度入力すれば、イメージ通りのラベルを簡単に発行できます。 |
|

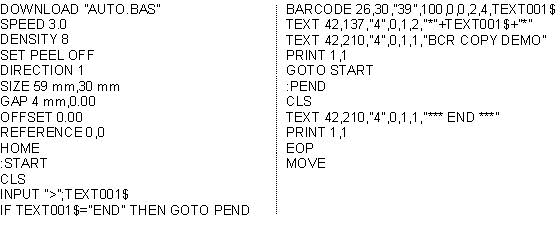

バーコードスキャナ接続によるバーコードコピー印刷プログラム例 |
|
|
|
|
|
TDP/TTPシリーズバーコードプリンタのこんな使い方①
Bluetoothアダプタを使って、ハンディターミナルとワイヤレス接続 |
BT-CS0400 Bluetooth/シリアル変換アダプタ
ベストプライス |
■ハードウェアの特徴
・Bluetooth Class 2 モジュール採用
・Bluetooth1.1準拠
・ ボーレート9,600bps ~ 230,000bpsに対応
・アンテナ内蔵
・Dsub9オスコネクタ（オスメス変換付）
・Bluetoothリンク状態をLED表示
・9番ピン又は付属のACアダプタから電源供給 |
| |
■ソフトウエア仕様
・ ユティリティソフトで簡単パラメータ設定
ボーレート
ストップビット
パリティ
検出可否
接続可否
各種セキュリティモード
・シリアルポートプロファイル, ジェネラルアクセスプロファイル，
サービスディスカバリプロファイル |
 |
|
TDP/TTPシリーズバーコードプリンタのこんな使い方②
市販プリントサーバーを使って、LAN・無線LANへ接続 |
|
|
型番 |
仕様 |
TDP-643RPLUS
|
ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 200dpi, リアルタイムクロック付 |
TDP-C1
|
専用カッタユニットオプション |
KP-200
|
LCDディスプレイ付スタンドアローンキーボード |
L-DT059030X(*1)
|
感熱ラベルロール, 幅59×30mm, 1,500枚巻, ミシン目有り, 1インチコア, 外巻き |
L-DT106075X(*1)
|
感熱ラベルロール, 幅106×75mm, 700枚巻, ミシン目有り, 1インチコア, 外巻き |
| (*1) |
発注は10巻単位とさせて頂きます
|
| (*2) |
カスタム仕様ラベルについては、弊社担当者までお問合せ下さい |
|
|
