TDP-245PLUS
&
TTP-245PLUS/343PLUS
バーコードラベルプリンタ
|
|
フルオープントップ設計なのでラベルやリボンなど消耗品交換も楽々。またモジュール化により、サーマルヘッドやプラテンなど消耗部品交換も簡単に行って頂けます。
 |
QRコード対応！進化したTDP/TTPシリーズ |
- 高解像度印刷
TDP/TTP-245 203dpi(8ドット/mm)
TTP-343 300dpi(12ドット/mm)
- 高速印刷
TDP/TTP-245 5インチ(127mm/秒)
TTP-343 3インチ(76mm/秒)
- Windows対応プリンタドライバを標準添付
（Windows 2000/XP/Vista）
- セントロニクス・USB・RS232C・
LANインターフェイスを兼備
(LANインターフェイス非搭載モデル有り)
- BASICライクなプリンタ言語TSPL2に対応
TSPL2を駆使すれば様々な現場用途に応じた
スタンドアローンプリンタとして利用できます
|
- 内蔵フォント：
英数字フォント8種+トゥルータイプフォント1種（回転0度、90度、180度、270度）
- 内蔵バーコードフォント
一次元バーコード
コード39, コード93, コード128, EAN128(GS1-128),UCC128,
NW7(コーダバー), ITF, UPC/EAN/JAN, MSIほか
二次元バーコード
QRコード（モデル1/2）, PDF-417, マキシコード,
データマトリクス
- Windows対応ラベルデザインソフトを標準添付
オンライン印刷はもちろん、デザインしたラベルをプリンタフォームとしてダウンロードすることも可能
- ZEBRA社プリンタ言語ZPL, EPLIエミュレーションを搭載
|
|
これは便利！考えるバーコードプリンタ |

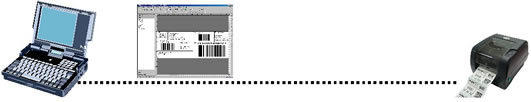

| パソコンと接続してオンライン印刷。付属のラベルデザインソフトで簡単にラベル作成が行えます。もちろん、Windowsドライバを経由して、MS-ACCESSなどから直接印刷を行う事も可能です。
|

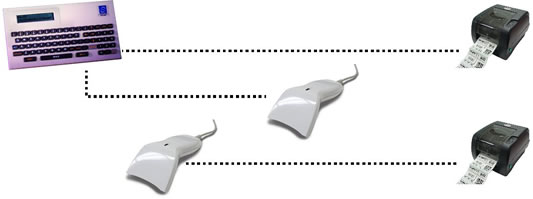

| BASICライクなプリンタ言語TSPL2を使えば、KP-200（オプション）キーボードやバーコードスキャナと接続してQRコードをスタンドアローン印刷することが可能です。もちろん、一次元バーコードや他の二次元バーコードにも対応します。
|
|
スタンドアローンで簡単ラベル発行！
|
| １． |
付属のラベルデザインソフトでラベルを設計します。
|
| ２． |
作成したラベルフォームをプリンタのメモリへダウンロードします。プリンタのメモリには画像データも全て記録されます。
|
| ３． |
プリンタに専用キーボードKP-200（バーコードスキャナも接続可能）を接続して可変データ部を都度入力すれば、イメージ通りのラベルを簡単に発行できます。
 |
|
 仕様一覧
| 項目 |
TDP-245PLUS |
TTP-245PLUS |
TTP-343PLUS |
| 印刷方式 |
ダイレクト
サーマル
|
熱転写/
ダイレクサーマル |
| 解像度 |
203dpi |
300dpi |
| 最大印字幅 |
|
104mm(4.09") |
| 最大印字長 |
2,286mm(90") |
1,016mm(40") |
| 最大印字速度 |
127mm/秒 |
76mm/秒 |
| ケース材質 |
プラスティック |
| インディケータ |
LED1個 （3色発光）、 スイッチ1個 |
| 外形寸法 |
W314×D213×H188mm |
| センサー |
ラベルギャップ, ブラックマーク, ヘッドオープン, リボンエンド |
| メモリ |
フラッシュROM 2MB
DRAM 8MB
拡張 SDメモリカード/SDHCメモリカード対応
SDメモリカード：
サンディスク社推奨512MB 4GB, 1GB
SDHC メモリカード：
サンディスク社推奨4GB |
| インターフェイス |
USB2.0, セントロニクス・RS232C・LAN兼備
(*)LAN非搭載モデル有り |
| 供給電源 |
DC24V 付属の専用ACアダプタを使用 |
| クロック |
リアルタイムクロック標準搭載 |
| フォント |
英数字ビットマップフォント8種
TrueTypeフォント1種 |
| バーコードフォント |
コード39, コード93, コード128,
NW7(コーダバー), ITF, UPC/EAN/JAN, MSI, PLESSEY, POSTNET, QRコード,
PDF417, マキシコード, データマトリクス |
| フォント回転 |
フォント・バーコードフォント
0度・90度・180度・270度 |
| コマンドセット |
TSPL-EZ
(ZEBRA社 ZPL/EPLエミュレーション搭載) |
| ラベルタイプ |
連続・ダイカット・ファンフォールド・
チケット・その他 |
| ラベル幅 |
20～112mm |
| ラベル高 |
10～2,286mm |
10～1,016mm |
| ラベル厚 |
0.06～0.19mm |
| ロール紙サイズ |
127mm OD（コア25.4mmOD） |
| ラベル間ギャップ |
2mm min. |
| ブラックマーク |
高さ2mm min. 幅8mm min. |
| リボン幅 |
N/A |
110mm max. |
| リボン長 |
N/A |
300m |
| ヘッド信頼性 |
30Km |
| 周囲温度 |
動作5～40℃、保管-40～60℃ |
| 周囲湿度 |
動作25～85％、保管10～90％
（結露無し） |
| プリンタドライバ |
Windows 2000/XP/Vista |
| ラベルソフト |
Windows版
ラベルデザインソフト標準添付 |
| EMC規格 |
FCC ClassB, CE ClassB, C-Tick ClassB,
UL, CUL, TUV/GS, CCC準拠 |
*ピール/カッター機能を使用する場合のラベル高は、25.4mm min.です。
|
TDP/TTPシリーズバーコードプリンタのこんな使い方①
Bluetoothアダプタを使って、ハンディターミナルとワイヤレス接続 |
BT-CS0400 Bluetooth/シリアル変換アダプタ
ベストプライス |
■ハードウェアの特徴
・Bluetooth Class 2 モジュール採用
・Bluetooth1.1準拠
・ ボーレート9,600bps ~ 230,000bpsに対応
・アンテナ内蔵
・Dsub9オスコネクタ（オスメス変換付）
・Bluetoothリンク状態をLED表示
・9番ピン又は付属のACアダプタから電源供給 |
| |
■ソフトウエア仕様
・ ユティリティソフトで簡単パラメータ設定
ボーレート
ストップビット
パリティ
検出可否
接続可否
各種セキュリティモード
・シリアルポートプロファイル, ジェネラルアクセスプロファイル，
サービスディスカバリプロファイル |
 |
|
|
型番 |
仕様 |
TDP-245PLUS
|
ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 203dpi,
5インチ/秒, USB/RS232C I/F |
TTP-245PLUS
|
熱転写/ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 203dpi,
5インチ/秒, USB/RS232C I/F |
TTP-343PLUS
|
熱転写/ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 300dpi,
3インチ/秒, USB/RS232C I/F |
TDP-245PLUS-E
|
ダイレクトサーマル対応バーコードラベルプリンタ, 4インチ幅, 203dpi,
5インチ/秒, USB/RS232C/LAN I/F |
TTP-245PLUS-E
|
熱転写/ダイレクトサーマル対応バーコードラベルプリンタ,
4インチ幅, 203dpi, 5インチ/秒, USB/RS232C/LAN I/F |
TTP-343PLUS-E
|
熱転写/ダイレクトサーマル対応バーコードラベルプリンタ,
4インチ幅, 300dpi, 3インチ/秒, USB/RS232C/LAN I/F |
TDP-5PEEL
|
ピールオフモジュール（TDP-245対応） |
TTP-5PEEL
|
ピールオフモジュール（TTP-245/343対応） |
TDP-5CF
|
フルカット・カッターモジュール（TDP-245対応） |
TTP-5CF
|
フルカット・カッターモジュール（TTP-245/343対応） |
BP-2000(*1)
（販売終了） |
モバイルNiMHバッテリパック（TDP-245, TTP-245/343対応） |
| SD01G |
SDメモリカード, 1GB(TDP-245PLUS, TTP-245PLUS/343PLUS 対応) |
| SDH04G |
SDHCメモリカード, 4GB(TDP-245PLUS, TTP-245PLUS/343PLUS 対応) |
| KP-200 |
LCDディスプレイ付スタンドアローンキーボード |
R-WX060-KTX100(*2)
(販売終了) |
ワックスリボン, 60mm幅, 300m巻 |
R-WX110-KTX100(*2)
(販売終了) |
ワックスリボン, 110mm幅, 300m巻 |
R-WR060-SR790(*2)
（販売終了） |
ワックス/レジンリボン, 60mm幅, 250m巻 |
R-WR110-SR790(*2)
（販売終了） |
ワックス/レジンリボン, 110mm幅, 250m巻 |
R-RS060-SD100(*2)
|
レジンリボン, 60mm幅, 300m巻 |
R-RS110-SD100(*2)
|
レジンリボン, 110mm幅, 300m巻 |
L-DT059030X(*2)
|
感熱ラベルロール, 幅59×30mm, 1,500枚巻, ミシン目有り, 1インチコア, 外巻 |
L-DT106075X(*2)
|
感熱ラベルロール, 幅106×75mm, 700枚巻, ミシン目有り, 1インチコア, 外巻 |
L-TT059030X-NP(*2)
|
熱転ラベルロール(NPコート紙), 幅59×30mm, 1,500枚巻, ミシン目有り, 1インチコア, 外巻 |
L-TT106075X-NP(*2)
|
熱転ラベルロール(NPコート紙), 幅106×75mm, 700枚巻, ミシン目有り, 1インチコア, 外巻 |
98-0260023-00
|
TDP-245用プリントヘッドモジュール, 203dpi(交換部品) |
98-0250008-00
|
TTP-245用プリントヘッドモジュール, 203dpi(交換部品) |
98-0270002-00
|
TTP-343用プリントヘッドモジュール, 300dpi(交換部品) |
98-0500009-00
|
TDP-245,TTP-245/343用プラテンモジュール(交換部品) |
| (*1) |
スタンバイ約8時間、印刷約50ｍ（環境・機種により異なります）が目安です
210(W)×30(H)×260(D)mm,1.8Kg,充放電サイクル寿命500回 |
| (*2) |
発注は10巻単位とさせて頂きます |
| (*3) |
カスタム仕様ラベルについては、弊社担当者までお問合せ下さい |
|
|
