SS-MRSシリーズ マルチリーダーシステム

SS-MRS マルチリーダーシステム
SS-MRSシリーズ
マルチリーダーシステム
カタログ DL
オープン価格
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長

複数のバーコードリーダを1台に束ねる
マルチリーダーシステム

マルチリーダーシステム
  • 1 台のWindows PC で 集中管理・設定するユーティリティーソフト付属(親機)
  • 最大32 台のバーコードリーダーを
    デイジーチェーン(数珠つなぎ)接続

複数のバーコードリーダのデータを1台の受信機器に集約

マスタ(親機:1台)とスレーブ(子機:最大32台)を独自バス(SS-BUS48)にてネットワーク接続し、スレーブ(子機)に接続したバーコードリーダなどのRS232C/HID通信機器のデータを統合します。

簡単に複数の送信機器のデータを1台の受信機器に集めることができます。

マスタ:親機 SS-MRS-MU232
スレーブ:子機 SS-MRS-SU232(RS232C)
スレーブ:子機 SS-MRS-SUHID(USB HID)
複数機器からの読み取りデータを1台の受信機器に統合

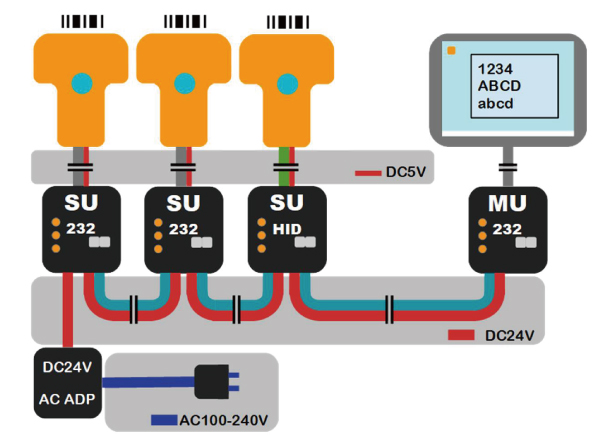

任意のユニットから全体に電源供給可能

任意のユニットにDC24V AC アダプタを接続するだけで、システム全体に電源を供給可能。

スレーブ(子機)に接続したバーコードリーダなどのRS232C/HID通信機器には、USB バスパワー、またはRS-232C のD-subコネクタ経由でDC5V 電源を供給できます。(受電可能な機種に限る)

任意のユニットから全体に電源供給可能

バスネットワーク SS-BUS48とは

  • システムサコム工業社独自のバスネットワークです。
  • 市販のLANケーブル(カテゴリ5e以上)で簡単にネットワークの構築ができます。
  • 総延長距離最大1.2kmの長距離データ通信ができます。
  • ACアダプタが接続されているデバイスからLANケーブル経由で他のデバイスへ電源供給を行います。この機能によりデバイスの配置が簡単に行えます。
    (システム構成によってはACアダプタの追加が必要です)

様々な読み取り機器に対応

様々な読み取り機器に対応

バーコードリーダ以外に、USB HIDのカードリーダ、RS-232C 接続のセンサや計器などの読み取り専用機器が接続できます。

レコード単位で安全にデータ出力

レコードごとに安全にデータ出力

複数の機器で一斉に読み取った場合でも、それぞれのデータを蓄積、レコードごとに出力するため、大切なデータが崩れてしまうことがありません。
データは機器本来のフォーマットのまま出力されます。

仕様

SS-MRS-MU232 (マスタ:親機)

項目 仕様
コネクタ RS232C:Dsub9P(メス/#4-40インチネジ)
USB:MicroB
SS-BUS48:RJ45(8P8C)
電源 1.付属AC アダプタ(24V 2A)
2.SS-BUS48 経由USB バスパワー(24〜13V)
3.MicroUSB(5V):SS-BUS48に電源出力無し
外部電源出力 RJ45コネクタよりSS-BUS48ネットワークへ24V
絶縁部 RS-232C/USB系とSS-BUS48において、電磁的絶縁DC500Vにて50MΩ以上絶縁
対応OS Windows 10(32bit/64bit)
Windows 8.1(32bit/64bit)
Windows 8(32bit/64bit)
Windows 7(32bit/64bit)
Windows Vista(32bit/64bit)
Windows XP(32bit/64bit)
Windows 2000
Windows Me
Windows 98
Windows Server 2012(64bit)
Windows Server 2008(32bit/64bit)
Windows Server 2008 R2
Windows Server 2003(32bit/64bit)
RoHS 対応
サイズ 50(W)X90.2(W)X19.8(H)mm (突起物含まず)
重量 約140g

SS-MRS-SU232 (スレーブ:子機)

項目 仕様
コネクタ RS232C:Dsub9P(オス/#4-40インチネジ)
SS-BUS48:RJ45(8P8C)
電源 1.別売AC アダプタ
2.SS-BUS48(24〜13V 2A)
外部電源出力 Dsub9ピンコネクタより外部機器へ0.5W
RJ45コネクタよりSS-BUS48ネットワークへ24V
絶縁部 RS-232C系とSS-BUS48において、電磁的絶縁DC500Vにて50MΩ以上絶縁
サイズ 50(W)X90.2(W)X19.8(H)mm (突起物含まず)
対応OS OSに依存しない
RoHS 対応
重量 約135g

SS-MRS-SUHID (スレーブ:子機)

項目 仕様
コネクタ USB(HID):Aタイプ
SS-BUS48:RJ45(8P8C)
電源 1.別売AC アダプタ
2.SS-BUS48(24〜13V 2A)
外部電源出力 USBコネクタより外部機器へ2.5W
RJ45コネクタよりSS-BUS48ネットワークへ24V
絶縁部 USB系とSS-BUS48において、電磁的絶縁DC500Vにて50MΩ以上絶縁
サイズ 50(W)X90.2(W)X19.8(H)mm (突起物含まず)
対応OS OSに依存しない
RoHS 対応
重量 約130g
型番

SS-MRS-MU232 (マスタ:親機)

セット内容

  • SS-MRS-MU232本体
  • マニュアル
  • CD-ROM
    (ドライバ・設定ユーティリティなど)
  • microUSBケーブル
    RS232C ケーブル
  • ACアダプタ
型番 仕様
SS-MRS-MU232 マルチリーダシステム(マスタ), ACアダプタ/microUSBケーブル/RS232Cケーブル付属

SS-MRS-SU232 (スレーブ:子機)

セット内容

  • SS-MRS-SU232本体
  • LAN ケーブル(SS-BUS48用)
  • マニュアル
型番 仕様
SS-MRS-SU232 マルチリーダシステム(スレーブ RS232Cタイプ)

SS-MRS-SUHID (スレーブ:子機)

セット内容

  • SS-MRS-SUHID本体
  • LAN ケーブル(SS-BUS48用)
  • マニュアル
型番 仕様
SS-MRS-SUHID マルチリーダシステム(スレーブ USB-HIDタイプ)

オプション

型番 仕様
ADPT-R5(*) ACアダプタ DC24V/2A
(*) ACアダプタは機器構成に応じて追加ください。
SS-MRS-MU232 (マスタ:親機)には付属しています。
ダウンロード
タイプ 名称
マニュアル マルチリーダーシステム
SS-MRS-MU232/SU232
取扱説明書
ダウンロード
