NLB-1000/ RLB-1000 定置式レーザバーコードリーダ
高速スキャン 1000/秒
ベストプライス
- 読み取り：バーコード
- 接続：RS232C（バラ線）
- シリアルコマンドトリガ
気軽にお問い合わせください
-
神戸 078-994-5333
（中部地方より西のお客様）
-
東京 03-5295-7250
（関東地方より東のお客様）
- 特長
- 仕様
- 型番
超小型ボディで毎秒1000回の高速読み取りを実現
NLB‑1000／RLB‑1000は、重さ約30gの超小型・高速定置式レーザバーコードリーダです。ポリゴンミラーを使用したレーザ走査で毎秒1000回の高速読み取りを実現します。データはRS‑232C出力で送信します。

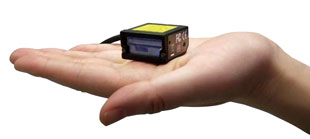

省スペース対応の小型設計
幅29mm×奥行35mm×高さ17mmの超小型設計で、限られたスペースにも柔軟に設置可能。搬送ラインの狭小エリアでのバーコード読取に最適な省スペース対応モデルです。
非接触1000スキャン/秒の高速スキャン
非接触で最大1000回/秒の高速スキャンを実現するバーコードリーダです。ポリゴンミラー方式のレーザ走査とRS-232C出力に対応し、製造ラインや物流現場など多様な業務環境での効率的なデータ取得・管理に最適です。
仕様
対応バーコード
- 一次元コード（バーコード）
- UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN/JAN-13, EAN-13 Add-on, EAN/JAN-8, EAN-8 Add-on, Code 39, Tri-Optic, Code39 Italian Pharmaceutical, NW-7 (Codabar), Industrial 2 of 5, IATA, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey, GS1 DataBar Omnidirectional, GS1 DataBar Limited, GS1 DataBar Expanded
- GS1
- GS1 DataBar Omnidirectional, GS1 DataBar Expanded, GS1 DataBar Limited, GS1 DataBar Truncated, GS1 DataBar Stacked

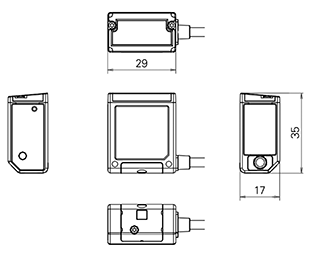

寸法図

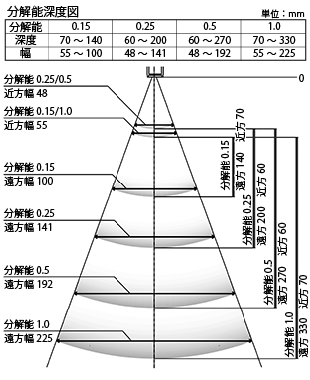

読み取りフィールド
RS-232C 先バラ ピンアサイン
| ケーブル色 | 信号名 | 備考 |
|---|---|---|
| 緑 | TXD | RS-232C 通信線 |
| 白 | RXD | RS-232C 通信線 |
| 灰 | RTS | RS-232C 通信線 |
| 青 | CTS | RS-232C 通信線 |
| 茶 | Trigger | 外部トリガ入力端子 |
| 黒 | S-GND | 信号線 GND |
| 赤 | VCC | 電源電圧 4.5~6.6V(Typ.6V) |
| 黄 | OK | 外部OK出力端子 |
| 橙 | NG | 外部NG出力端子 |
| 黒(太) | F-GND | フレームGND |
仕様
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | DC 4.5 ～ DC 6.5 V: RS-232C（先バラ） | |
| 消費電流 | 動作時 | 205mA（Typ） |
| 待機時 | 145mA（Typ） | |
| インターフェイス | RS-232C | |
| 温度 | 動作時 | 0～45℃ |
| 保管時 | -20～65℃ | |
| 湿度 | 5～90%(非結露、非氷結) | |
| 耐外乱光 （蛍光灯） | 4,000lx 以下 | |
| 耐外乱光 （太陽光） | 80,000lx 以下 | |
| 寸法（DWH） | 29.0 × 34.5 × 17.0 mm | |
| 重量 | 30g（ケーブルを除く） | |
| 耐落下 | 高さ30cmからコンクリート床面に6面各1回自然落下させ、構造動作に異常がないこと。 | |
| 耐静電気 | 破壊なし : 15 kV（気中）,8 kV（接触） 誤動作なし: 8 kV（気中） 4 kV（接触） |
|
| 防塵防滴 | IP54 準拠 | |
| レーザ安全規格 | IEC/EN 60825-1、JIS C 6802 | |
| EMC | EN 55035, EN 55032 Class B FCC Part 15 Subpart B Class B VCCI クラス B |
|
| 環境負荷抑制対応 | RoHS 指令（※1） | |
| 保証 | 1年間 | |
| ※1： | RoHS 対応について: 弊社の判断による対応品であり、 EU における法的な効力を有するものではありません。 |
スキャン部
| 項目 | 仕様 |
|---|---|
| 読取光源 | 赤色半導体レーザ（波長：650nm） |
| 走査方式 | ポリゴンミラー (8面体) 回転方式 |
| 走査速度 | 1000±60 スキャン/秒 |
| 走査角度 | 走査角度：70°(Typ)、読み取り角度範囲：44°(Typ) |
| ピッチ角 | ±30° |
| スキュー角 |
NLB: ±60° (デッドゾーン -7°～9° は除く) RLB: ±60° (デッドゾーン -8°～10° は除く) |
| チルト角 | ±25° |
| 湾曲面読み取り | R≧15mm (JAN-8),R≧20mm (JAN-13) |
| PCS値 | 0.45以上 |
| 最小分解能（※1） | 0.15 mm |
| ※1: | Code 39、PCS 0.9 の場合 |
型番
型番：NLB-1000/ RLB-1000 定置式レーザバーコードリーダ
セット内容
- 本体
- バラ線（I/F:RS232C）
| 型番 | 仕様 |
|---|---|
| NLB-1000-RS232C-I（※1） | 定置式レーザスキャナ, シングルビーム, 1000スキャン/秒,約1.5m |
| RLB-1000-RS232C-I（※1） | 定置式レーザスキャナ, ラスタビーム, 1000スキャン/秒,約1.5m |
| ※1: | バラ線が標準仕様となります。コネクタ加工が必要な場合は、別途ご相談下さい。 |
