NLV-1001 定置式レーザバーコードリーダ
取り付けに配慮した小型軽量設計
ベストプライス
- 読み取り：バーコード
- 接続：USB・RS232C
- トリガ付き
- 外部トリガ入力
- シリアルコマンドトリガ
気軽にお問い合わせください
-
神戸 078-994-5333
（中部地方より西のお客様）
-
東京 03-5295-7250
（関東地方より東のお客様）
- 特長
- 仕様
- 型番

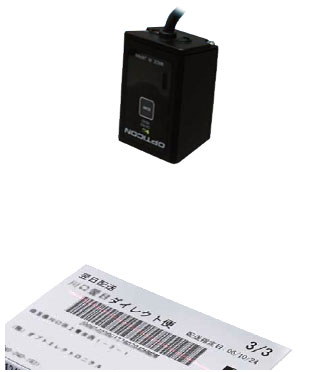

超小型・軽量
トリガ制御の定置モデル
NLV-1001は、重さ約30gの超小型・軽量な定置式レーザーバーコードリーダです。省スペース環境に最適で、物流・生産・検査ラインなど幅広い業務に対応。トリガスイッチのほか、外部トリガ入力やシリアルコマンドによる柔軟な制御が可能です。
省スペース設計
重さわずか30g超小型の設計により取り付け自由度を高めました。
GS1-128に対応
流通業界、医療業界のトレーサビリティ業務などで使われる Code-128、EAN-128 にも対応しています。
選べるインターフェイスモデル
USB（HID/COM）、RS-232Cの2種類をご用意しております。
仕様
対応バーコード
- 一次元コード（バーコード）
- JAN-13, JAN-8, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, Code 39, Tri-Optic, NW-7 (Codabar), Industrial 2 of 5, Interleaved 2 of 5, S-Code, Code 93, Code 128, MSI/Plessey, GS1 DataBar(RSS), UK/Plessey, TELEPEN, Matrix 2 of 5, Chinese Post Matrix 2 of 5, Code 11

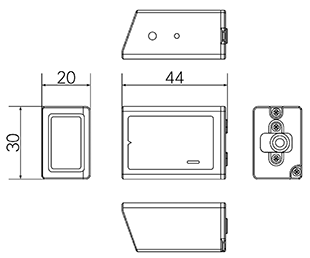

寸法図

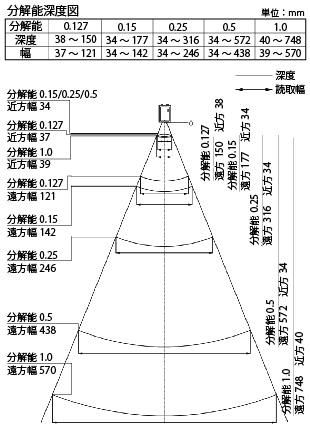

読み取りフィールド
RS-232C 先バラ ピンアサイン
| ケーブル色 | 信号名 | 備考 |
|---|---|---|
| 緑 | TXD | RS-232C 通信線 |
| 白 | RXD | RS-232C 通信線 |
| 灰 | RTS | RS-232C 通信線 |
| 青 | CTS | RS-232C 通信線 |
| 茶 | Trigger | 外部トリガ入力端子 |
| 黒 | S-GND | 信号線 GND |
| 赤 | VCC | 電源電圧 4.5~5.5V(Typ.5V) |
| 黄 | OK | 外部OK出力端子 |
| 橙 | NG | 外部NG出力端子 |
| 黒(太) | F-GND | フレームGND |
仕様
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | 4.5～5.5 V | |
| 消費電流 | 動作時 | 150mA |
| 待機時 | 70mA | |
| インターフェイス | RS-232C、USB (HID/COM) | |
| 温度 | 動作時 | -10～45℃ |
| 保管時 | -20～60℃ | |
| 湿度 | 動作時 | 20～85%（結露なきこと） |
| 保管時 | 20～90%（結露なきこと） | |
| 耐外乱光 （蛍光灯） | 3,000lx 以下 | |
| 耐外乱光 （太陽光） | 50,000lx 以下 | |
| 寸法（DWH） | 43.3 × 30 × 20 mm | |
| 重量 | 30g | |
| 耐落下 | 0.75m | |
| 耐静電気 | 15kV（破壊なし） | |
| 防塵防滴 | IP42 | |
| トリガ | トリガキー 外部トリガ入力 (先バラ線仕様のみ) |
|
| レーザ安全規格 | IEC/EN 60825-1、JIS C 6802 | |
| EMC | EN 55035, EN 55032 Class B FCC Part 15 Subpart B Class B VCCI クラス B |
|
| 環境負荷抑制対応 | RoHS 指令（※1） | |
| 保証 | 1年間 | |
| ※1： | RoHS 対応について: 弊社の判断による対応品であり、 EU における法的な効力を有するものではありません。 |
スキャン部
| 項目 | 仕様 |
|---|---|
| 読取光源 | 赤色半導体レーザ（波長：650nm） |
| 走査速度 | 100スキャン/秒 |
| 角度 | ピッチ：±35° スキュー： ±50°（デッドゾーン±8°を除く） チルト：±20° |
| 湾曲面読み取り | R≧15mm（JAN-8）,R≧20mm（JAN-13） |
| 最小PCS値 | 0.45 |
| 最小分解能 | 0.127 mm |
型番
型番：NLV-1001 定置式レーザバーコードリーダ
セット内容
- 本体
- インターフェイスケーブル（RS232はバラ線）
| 型番 | 仕様 |
|---|---|
| NLV-1001-RS232C（※1） | 定置式レーザバーコードリーダ, 100スキャン/秒, RS232C I/F |
| NLV-1001-USB | 定置式レーザバーコードリーダ, 100スキャン/秒, USBキーボードI/F |
| NLV-1001-USBCOM | 定置式レーザバーコードリーダ, 100スキャン/秒, USB-COM I/F |
| ※1: | バラ線が標準仕様となります。コネクタ加工が必要な場合は、別途ご相談下さい。 |
