MS7120 Orbit
オムニディレクションレーザスキャナ
|
|
 |
ベストセラー・オムニディレクションレーザスキャナ |
|
数々賞を受賞した美しいフォルム
|
|
設置場所を選ばない小型設計 |
|
計20本のレーザラインでコードを360°確実
に読み取り |
|
高速スキャニング1,120スキャン/秒 |
|
スキャナ頭部を最大30°迄角度調整可能 |
  |

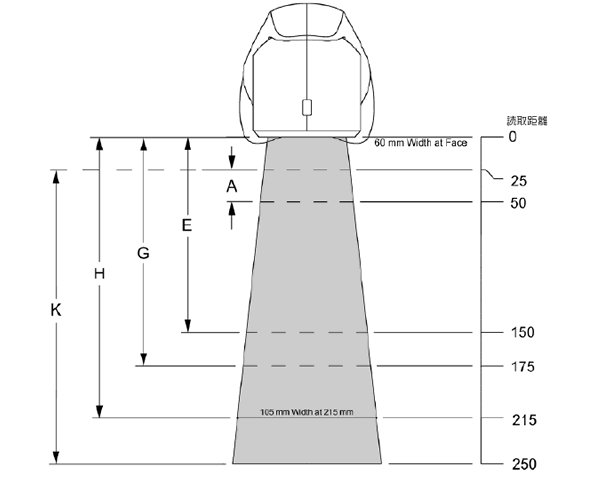

読取フィールド参考値
| 記号 |
ナローバー(NB) |
A
|
0 13mm |
E |
0.19mm |
| G |
0.25mm |
| H |
0.33mm |
| K |
0.66mm |
(*) バーコードの印刷品質や使用環境により読取性能は異なりますので、ご注意ください。 |
仕様一覧
| 項目 |
仕様 |
| 光源 |
可視光半導体レーザ 650nm +/-10nm
Class 1 : IEC60825-1, EN60825-1 |
| 分解能 |
0.125mm |
| MRD 値 |
35% min. |
| スキャンパターン |
計20 本(5 方向 x 4 本) オムニレーザ |
| 走査速度 |
1,120 スキャン/秒 |
| 読取角度 |
ピッチ角 60°,
スキュー角 60° |
| 読取幅 |
読取幅 読取距離・バーコード解像度などに依存
|
| 読取深度 |
読取フィールド参考図参照 |
| 読取コード |
コード39, インターリーブド25, コーダバー(NW7),
コード128, GS1-128, JAN/EAN/UPC,
GS1 DataBar, GS1 DataBar リミテッド,
GS1 DataBar エクスパンデット, 他
|
| LEDインディケータ |
青色 : 読取待機, 白色: 読取成功 |
| インターフェイス |
USB キーボード(HID) I/F
USB バーチャルCOM I/F
(USB-COM)
RS232C I/F(TTL レベル)
|
| 入力電圧 |
DC5V +/-0.25V |
| 消費電力 |
動作時 900mW (180mA @ DC5V)
待機時 850mW (170mA @ DC5V)
|
| DC 変圧 |
Class 2 : DC5.2V @ 1A |
| 動作温度 |
-20℃～+40℃
|
| 保管温度 |
-40℃ +60℃ |
| 周囲湿度 |
5%～95% 氷結・結露無し
|
| 耐落下 |
高さ1.2m から自然落下後、動作に支障なし
|
| 環境シールド |
防塵シールド済み |
| 耐外乱光 |
4,842 lux |
| 外形寸法 |
105mm(L) x 102mm(W) x 150mm(H)
|
| 重量 |
約410g (ケーブル除く) |
| コネクタ |
12ピン POS コネクタ
(Molex 52559-1252) |
| EMC 規格 |
FCC Part 15, ICES-003, EN55022 Class B |
| 保証期間 |
3 年間 |
|
読取フィールド参考図
|
型番 |
仕様 |
MS7120-U(*1) |
オムニディレクションレーザスキャナ, USB I/F |
| MS7120-K |
オムニディレクションレーザスキャナ, DOS/VキーボードI/F |
| MS7120-R |
オムニディレクションレーザスキャナ, RS232C I/F, ACアダプタ付 |
| (*1) |
USBキーボードとUSBバーチャルCOMの両インターフェイスに対応しています。
Windows 7(32&64ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。 |
| (**) |
メモ帳やEXCELといったアプリケーションソフトのカーソル位置にデータを入力したい場合は、キーボードインターフェイス又はUSBキーボードインターフェイス(HID)をご利用ください。RS232CやUSBバーチャルCOMインターフェイスは動作が異なりますのでご注意ください。 |
|
|
