ミニミニCCDバーコードスキャナモジュール TinyScan131M
MODEL Tiny Scan 131M
ミニミニCCD バーコードスキャナ
モジュール
ミニミニCCDバーコードスキャナモジュールMODEL TINY SCAN 131M
ベストプライス


高速読取り 200スキャン/秒
機器組込に最適な超コンパクト設計
20.5(W)×11.4(H)×22.7(D)mm 約10g
読取深度45~240mm(EAN 100%)
ポピュラーなバーコードは全て読取可能
各種インターフェイスに対応
RS232C(TTL) I/F
USBキーボード I/F
USBバーチャルCOM I/F

仕様一覧
項目 仕様
入力電圧 DC3~5.25V
消費電力 100mA typ.

外形寸法
(mm)

20.5(W)×11.4(H)×22.7(D)
重量 約12g
光源 617nm 赤色 LED
分解能 0.1mm@コード39, PCS90%
(2,500ピクセルCCD)
PCS 0.30min.
走査速度

200 スキャン/秒

インディケータ

ブザー, LED駆動用出力端子有

読取深度

50~200mm(UPC/EAN 100%)
※読取フィールド参考図参照

インター
フェイス
RS232C(TTL)インターフェイス
USBキーボードインターフェイス
USBバーチャルCOMインターフェイス
動作温度

0℃~+50℃

保管温度 -20℃~+60℃
湿度 20%~85% 氷結・結露無し
耐外乱光 7,000lxs(蛍光灯下)
読取コード

コード39, インターリーブド25, インダストリアル25,
コーダバー(NW7), コード93, コード128, EAN128,
UPC/EAN/JAN, COOP 2OF5
<< 搭載予定 >>
GS1-Databar(RSS-14 RSS-Limited RSS-Expanded)

EMC CE, FCC

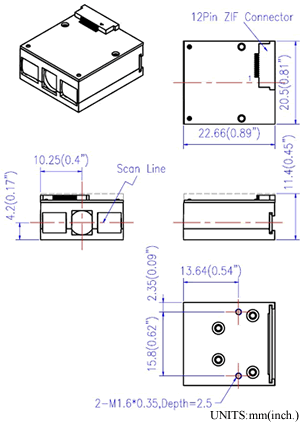

外形寸法図

ミニミニCCDバーコードスキャナモジュール 外形寸法

ピン配列

ZIF 12ピンコネクタ ピン配列

ピン番号
信号名
1
VCC DC3.1~5.25V
2
RxD
3
Trigger Input
4
USB POWER
5
TxD
6
RTS
7
GND
8
USB+
9
LED Output
10
CTS
11
Buzzer Output
12
USB-

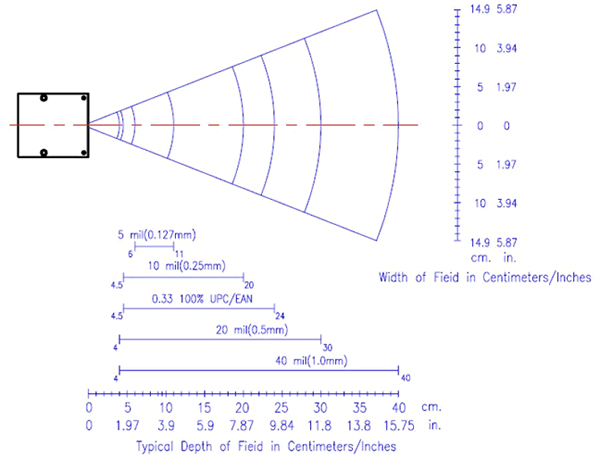

読取フィールド参考図

ミニミニCCDバーコードスキャナモジュール TinyScan131M 読取フィールド
型番
仕様
TS-131M(*1)
RoHS対応
ミニミニCCDバーコードスキャナモジュール, RS232C(TTL)/USBインターフェイス
EVBD-131M(*2)
評価用ボード
, RS232C/USBインターフェイスケーブル付
031-005012-520
12ピンFCCケーブル, 長さ50mm, 補強板4mm
183-012D12-211 12ピンZIFコネクタ

(*1)ハンディターミナルなどへの組込に最適なSE-1200互換ケーブルタイプのTS-131Mデコーダ非搭載.CCDバーコードスキャナモジュール(レーザエミュレーション信号)もあります。
詳しくは、弊社までお問合せください。
WINDOWS 7(32&64ビット)に対応しています。

(*2)単4アルカリ乾電池2本で駆動します。

※改良の為、予告無く外観・仕様を変更する場合があります。
※各製品名・社名は該当各社の商標又は登録商標です。
