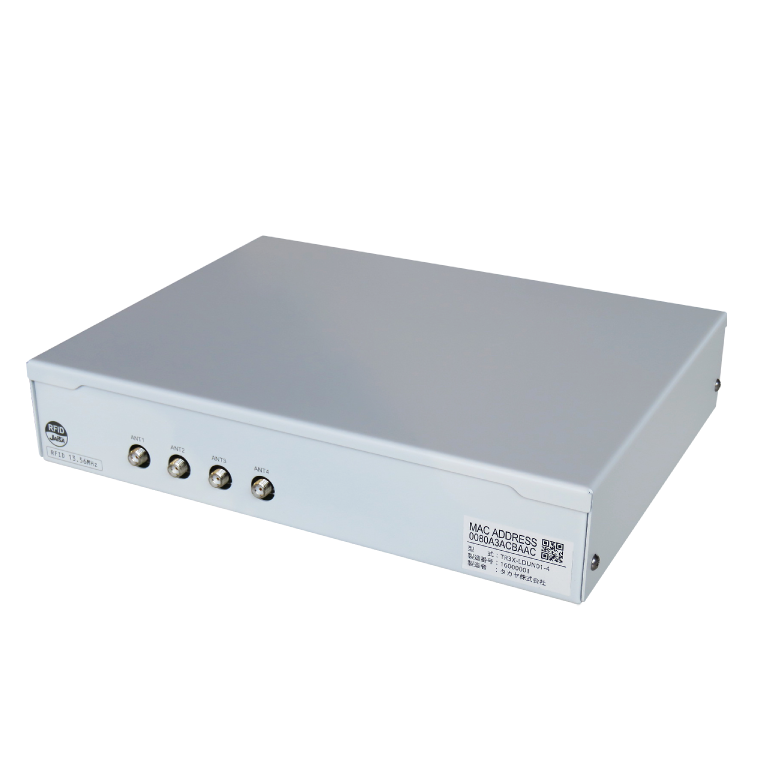

TR3X-LDUN01-4ロングレンジ RFIDリーダライタ 4CH(HF帯)

オープン価格

  • RFID
  • HF帯
  • リード/ライト
  • USB接続
  • RS232C接続
  • LAN 接続
  • 1年保証

KIOSK、e-Payment、セルフレジなど
さまざまな環境でご使用いただけます

高解像度メガピクセルイメージャと高性能プロセッサ(Qualcomm Snapdragon 801 quad-core)の高速処理で読み取りピードを20%アップしたハイパフォーマンス・プレゼンテーションスキャナです。
スキャナの状態を知らせる360度LEDインジケータ機能や消毒可能な特殊プラスチック(DRH)の採用、そして、様々な取り付けアクセサリなど、高性能にユーザーフレンドリな機能性をプラスした最上位モデルです。

特長

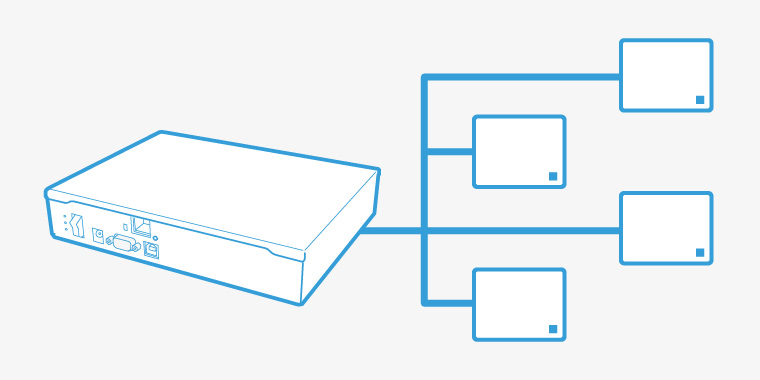

4アンテナ接続可能

多チャンネル対応RFIDリーダライタです。
1台のリーダライタにアンテナが4台まで接続できます。

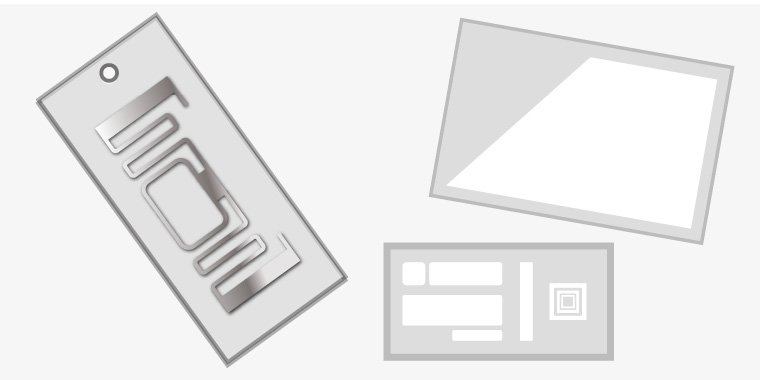

国際標準規格 対応

  • ISO/IEC15693, ISO/IEC18000-3 対応
  • FRAM製品
  • デュアルインターフェースEEPROM
  • ICODE SLIX2
  • 電子ペーパータグ(トッパン・フォームズ社製)

ICODE SLIX2 対応機能

  • ページ設定機能
    ユーザーエリアを二つのページに分割し、ページ毎にセキュリティを掛ける。
  • 16bit カウンター機能
    同じ書込みコマンドで、タグが保持するカウンター値がインクリメント。
  • NXP 独自署名機能
    厳密な個体認証、偽造防止を実現。

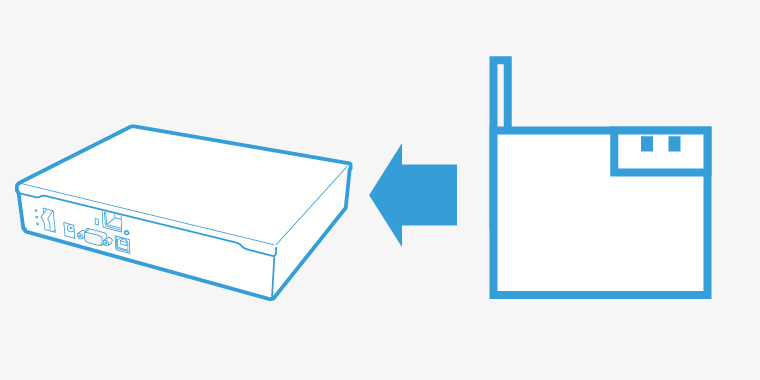

後方互換あり

タカヤ従来品と後方互換を維持しリプレースが容易。

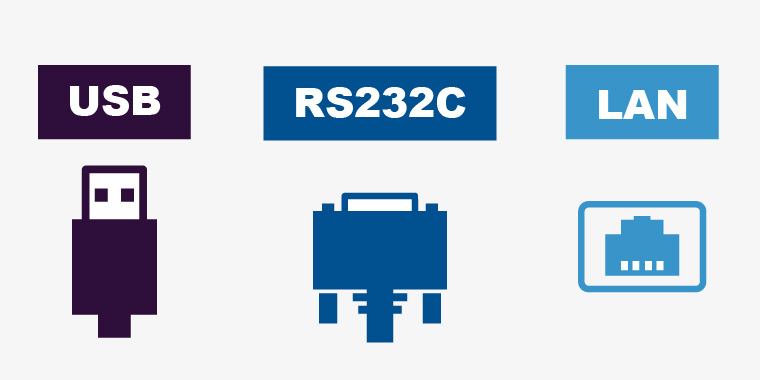

各IFを装備

ホストインターフェースがUSB、RS-232C、TCP/IP(LAN)のモデルをラインナップ。

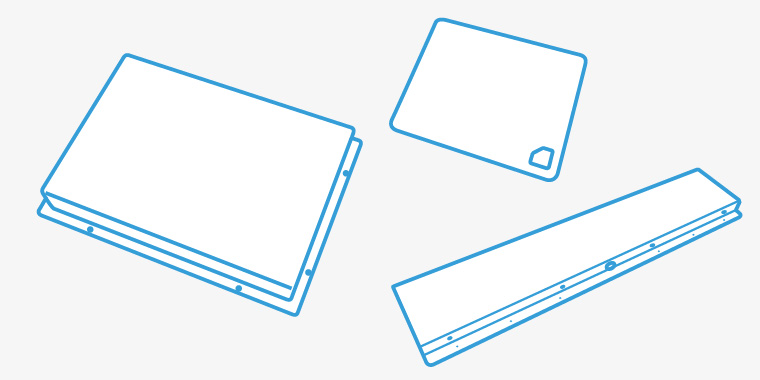

多様なアンテナに対応

プレートタイプ、金属対応など、 多様なアンテナと接続可能。

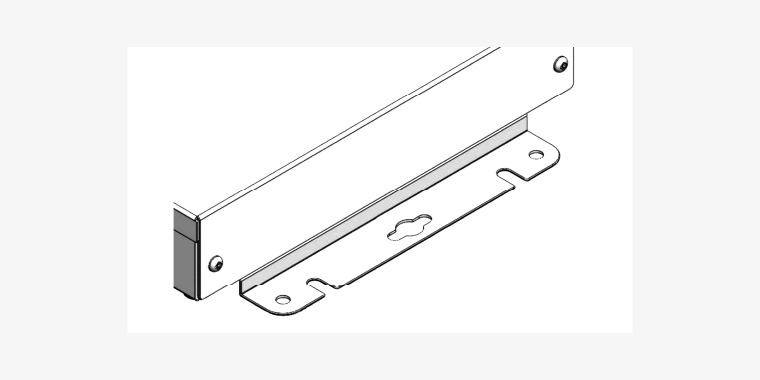

ブラケット標準装備

本体固定用のブラケットがセットになっています。

SDK

ソフト開発用に必要なSDKを用意(オプション)。

仕様

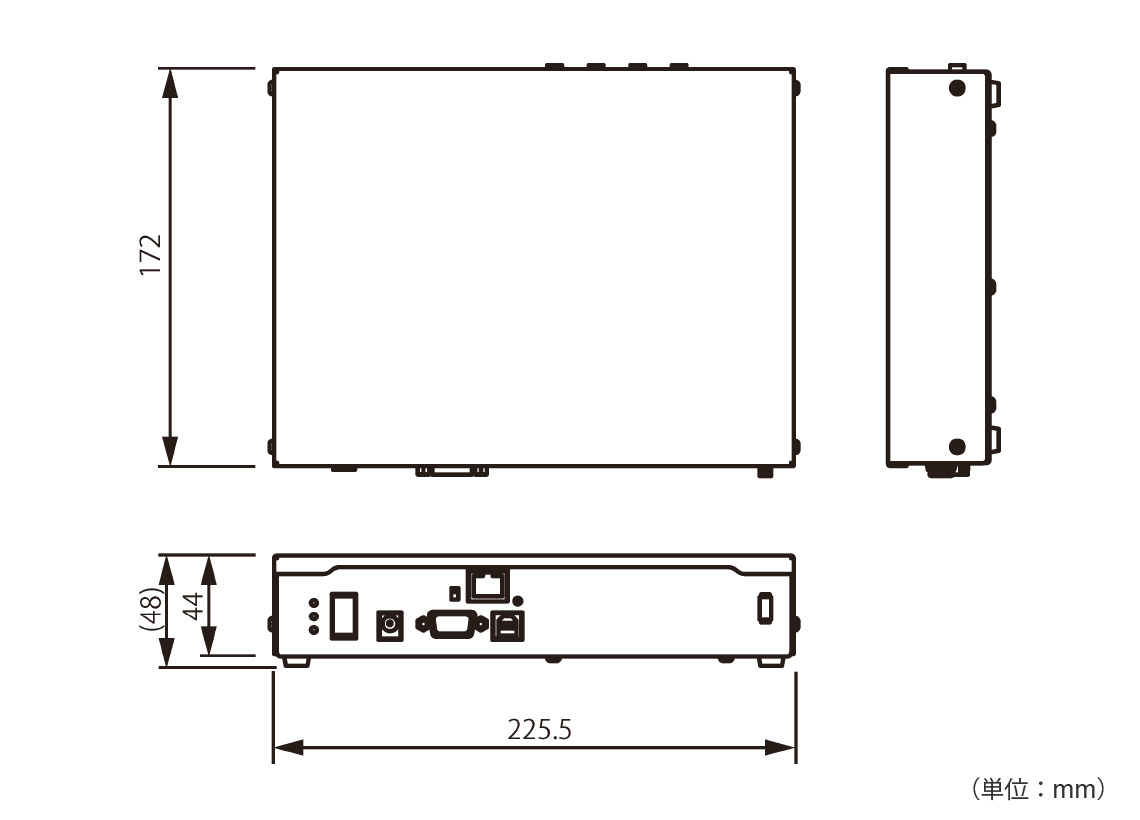

寸法図

仕様

項目 仕様
適合規格 国内電波法 型式指定番号:第 FC-16002 号
欧州 RoHS 指令(2002/95/EC)対応
電気用品安全法(PSE) ※ 同規格取得の AC アダプタを付属
ホストインターフェイス RS-232C (D-sub 9ピンオス×1)
USB (Bタイプメス×1)
TCP-IP (RJ45 ステーションポート×1)
送信周波数 13.56MHz
送信出力 1W±20%
エアインターフェイス規格 ISO/IEC15693、ISO/IEC18000-3(Mode1) 対応
対応タグ/交信距離 ISO/IEC15693、ISO/IEC18000-3(Mode1) 準拠
  • Tag-it HF-I (Plus / Standard / Pro)
  • ICODE SLI (SLI / SLI-S / SLI-L / SLIX / SLIX-S / SLIX2)
  • my-d (SRF55V10P / SRF55V02P / SRF55V01P my-dlight)
  • MB89R118C / MB89R119B / MB89R112A/B
  • M24LR04E-R / M24LR16E-R / M24LR64E-R / LRIS64K
接続可能アンテナ TR3-LA101、TR3-LA201、TR3-LA7412
TR3-SA102、TR3-SA102M
TR3-HA101A、TR3-HA201A、TR3-HA301A
TR3-LA1818、TR3-WA103
データ転送速度
(本体→RF タグ)
1/4 設定時(初期設定):26.48kbps
1/256 設定時: 1.65kbps
データ転送速度
(RFタグ→本体)
26.69kbps
変調方式 本体→RF タグ:ASK10%
RF タグ→本体:ASK / FSK(初期設定)
交信距離 最大 62cm (※1)
アンチコリジョン 対応
アンテナ接続用コネクタ SMA(J)× 最大 4ch(切替制御)
インジケータ 3 個 / 電源(緑色 LED)、
確認(青色 LED・赤色 LED)
動作温度 0 ~ 40℃
動作湿度 30 ~ 80%RH(結露なきこと)
電源 本体入力電圧  : DC+18V±10%
本体消費電流 : 約 315mA
送信停止時の消費電流:約 200mA
本体消費電力 : 最大約 7.6W
本体寸法 225.5(W)×172(D)×44(H)mm ※ 突起物はのぞく
本体質量 約 1.3kg
付属品 AC アダプタ 1 台、
CD-ROM1枚
RS-232C クロスケーブル 1 本
USB ケーブル 1 本
本体固定用ブラケット 一式 2 枚
※1: SMARTRAC 社製 ICODE SLIX ラベル SC3001922-HF-R100-2
アンテナ「TR3-LA101」接続時における参考値。使用環境、使用アンテナ、使用タグにより交信距離は異なります。
※: Tag-it HF-I シリーズは Texas Instruments 社、my-d シリーズは Infineon Technologies 社、ICODE SLI シリーズは NXP Semiconductors 社、MB89R シリーズは富士通セミコンダクター社の商標、または登録商標です。

型番

型番:TR3X-LDUN01-4 ロングレンジリーダ

セット内容

  • 本体
  • CD-ROM
  • ACアダプタ
  • RS232Cクロスケーブル 1.8m・USBケーブル 2.0m
  • 固定用ブラケト
  • ドキュメント

型番 仕様
TR3X-LDUN01-4 ロングレンジリーダ(アンテナ外付け型/4CH) RS232C&USB&TCP/IP
付属品:CD-ROM(デモソフト、取説、USBドライバ)・ACアダプタ18V・RS232Cクロスケーブル 1.8m・USBケーブル 2.0m・本体固定用ブラケット

アンテナ

  • TR3-LA101
    (平面・A3サイズ)

  • TR3-LA201
    (平面・A4サイズ)

  • TR3-LA7412

  • TR3-SA102M
    (薄型・金属対応)

  • TR3-SA102 (薄型)

型番 仕様 詳細
TR3-LA101 アンテナ(A3判/1W) アンテナケーブル約3m
付属品:RFIDステッカ
詳細
TR3-LA201 アンテナ(A4判/1W) アンテナケーブル約3m
付属品:RFIDステッカ
詳細
TR3-LA7412 アンテナ(長尺/1W) アンテナケーブル約3m
付属品:RFIDステッカ
詳細
TR3-SA102M アンテナ(金属対応A4判薄型/300mW・1W) アンテナケーブル約2m
付属品:RFIDステッカ・延長ケーブル1m・滑り止め用ゴム足
詳細
TR3-SA102 アンテナ(A4判薄型/300mW・1W) アンテナケーブル約2m
付属品:RFIDステッカ・延長ケーブル1m・滑り止め用ゴム足
詳細

アンテナ延長ケーブル(受注生産)

型番 仕様
TR3-AC2S-2D-7M アンテナ延長用ケーブル7m
対応アンテナ:
TR3-LA101/ TR3-LA201/ TR3-LA7412/ TR3-LA1818/ TR3-WA103
TR3-AC2S-2D-8M アンテナ延長用ケーブル8m
対応アンテナ:
TR3-SA102/ TR3-SA102M/ TR3-SA1015/ TR3-PA001

SDK

型番 仕様
TR3-SDKV2-PC HFリーダライタ用SDK (Software Development Kit for HF)
■開発環境 Microsoft Visual Studio 2005/2008/2010/2012/2013/2015/2017
Microsoft Visual Studio Express Editionはサポート対象外です
■開発言語 VB.NET、C♯
SDKV2シリーズは、RS-232C・USB・TCP/IPとそれぞれのインターフェイスに対応したdll及びサンプルプログラム(C♯およびVBのサンプルコード)を準備しています。

ダウンロード

ドキュメント

名称 対象 データ
バーコードリーダ
パラメータ設定ガイド
with Me ダウンロード

※ 改良の為、予告無く外観・仕様を変更する場合があります。

※ 各製品名・社名は該当各社の商標又は登録商標です。
