TR3X-Lxシリーズ ロングレンジRFIDリーダライタ(HF帯)

オープン価格

  • RFID
  • HF帯
  • リード/ライト
  • USB接続
  • RS232C接続
  • LAN 接続
  • 1年保証

特長

様々なチップ・タグに対応

国際標準規格 対応
ISO/IEC15693 ISO/IEC18000-3

  • FRAM製品
  • デュアルインターフェースEEPROM
  • ICODE SLIX2
  • 電子ペーパータグ(トッパン・フォームズ社)

ICODE SLIX2 対応機能

  • ページ設定機能
    ユーザーエリアを二つのページに分割し、ページ毎にセキュリティを掛ける。
  • 16bit カウンター機能
    同じ書込みコマンドで、タグが保持するカウンター値がインクリメント。
  • NXP 独自署名機能
    厳密な個体認証、偽造防止を実現。

後方互換あり

タカヤ従来品と後方互換を維持しリプレースが容易。

IFモデルラインナップ

ホストインターフェースがUSB、RS-232C、TCP/IP(LAN)のモデルをラインナップ。

多様なアンテナに対応

プレートタイプ、金属対応など、 多様なアンテナと接続可能。

ブラケット標準装備

本体固定用のブラケットがセットになっています。

SDK

ソフト開発用に必要なSDKを用意(オプション)。

仕様

対応RFタグ


ISO/IEC15693、ISO/IEC18000-3(Mode1) 準拠

  • Tag-it HF-I (Plus / Standard / Pro)
  • ICODE SLI (SLI / SLI-S / SLI-L / SLIX / SLIX-S / SLIX2)
  • my-d (SRF55V10P / SRF55V02P / SRF55V01P my-dlight)
  • MB89R118C / MB89R119B / MB89R112A/B
  • M24LR04E-R / M24LR16E-R / M24LR64E-R / LRIS64K

寸法図

仕様

項目 TR3X-LDU01
(RS232C/USB)
TR3X-LN01
(TCP/IP)
適合規格 国内電波法 型式指定番号:第 FC-16002 号
欧州 RoHS 指令(2002/95/EC)対応
電気用品安全法(PSE) ※ 同規格取得の AC アダプタを付属
ホストインターフェイス RS-232C (D-sub 9ピンオス×1)
USB (Bタイプメス×1)
TCP-IP
(RJ45 ステーションポート×1)
送信周波数 13.56MHz
送信出力 1W±20%
エアインターフェイス規格 ISO/IEC15693、ISO/IEC18000-3(Mode1) 対応
対応タグ / 交信距離 ISO/IEC15693、ISO/IEC18000-3(Mode1) 準拠
  • Tag-it HF-I (Plus / Standard / Pro)
  • ICODE SLI (SLI / SLI-S / SLI-L / SLIX / SLIX-S / SLIX2)
  • my-d (SRF55V10P / SRF55V02P / SRF55V01P my-dlight)
  • MB89R118C / MB89R119B / MB89R112A/B
  • M24LR04E-R / M24LR16E-R / M24LR64E-R / LRIS64K
接続可能アンテナ TR3-LA101、TR3-LA201、TR3-LA7412
TR3-SA102、TR3-SA102M
TR3-HA101A、TR3-HA201A、TR3-HA301A
TR3-LA1818、TR3-WA103
データ転送速度
(本体→RF タグ)
1/4 設定時(初期設定):26.48kbps
1/256 設定時:1.65kbps
データ転送速度
(RF タグ→本体)
26.69kbps
変調方式 本体→RF タグ:ASK10%
RF タグ→本体:ASK / FSK(初期設定)
交信距離 最大 62cm(※1)
アンチコリジョン 対応
アンテナ接続用コネクタ SMA(J)×1
インジケータ 3 個 / 電源(緑色 LED)
確認(青色 LED・赤色 LED)
動作温度 0 ~ 40℃
動作湿度 30 ~ 80%RH(結露なきこと)
入力電圧 DC+18V±10% DC+18V±10%
消費電流 約 360mA
送信停止時:約 160mA
約 410mA
送信停止時:約 230mA
消費電力 最大約 6.8W 最大約 7.8W
本体寸法 130(W)×180(D)×36(H)mm ※突起物はのぞく
本体質量 約 900g
付属品 AC アダプタ 1 台
CD-ROM1枚
RS-232C クロスケーブル 1 本
USB ケーブル 1 本
本体固定用ブラケット 一式 2 枚
AC アダプタ 1 台
CD-ROM1枚
本体固定用ブラケット 一式 2 枚
※1: SMARTRAC 社製 ICODE SLIX ラベル SC3001922-HF-R100-2 。
アンテナ「TR3-LA101」接続時における参考値。使用環境、使用アンテナ、使用タグにより交信距離は異なります。
※: Tag-it HF-I シリーズは Texas Instruments 社、my-d シリーズは Infineon Technologies 社、ICODE SLI シリーズは NXP Semiconductors 社、MB89R シリーズは富士通セミコンダクター社の商標、または登録商標です。

型番

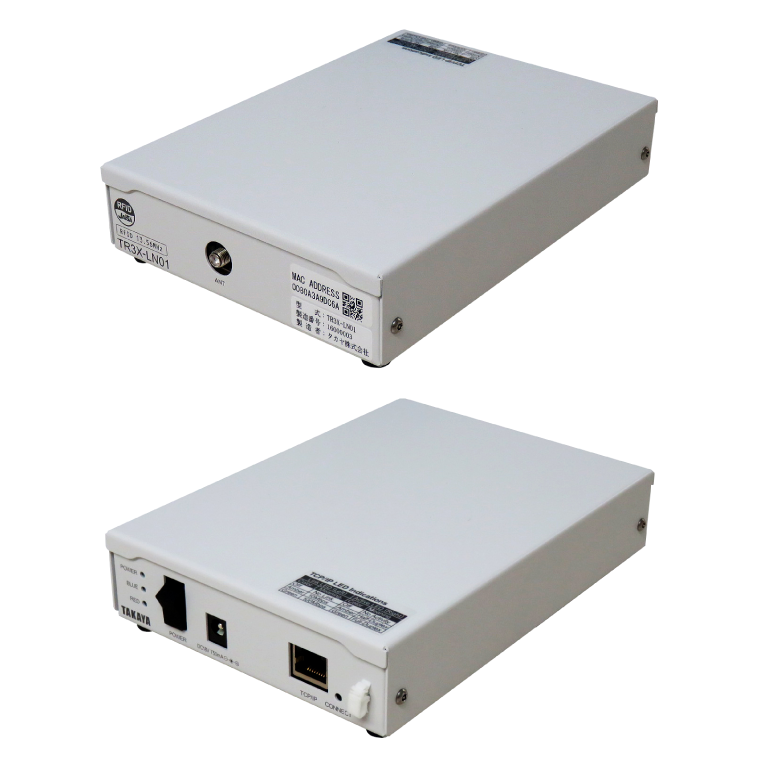

型番:TR3X-Lx01 ロングレンジリーダ

セット内容

  • 本体
  • AC アダプタ 1 台
  • CD-ROM1枚
  • 固定ブラケット
  • ドキュメント

型番 仕様
TR3X-LDU01 ロングレンジリーダ(アンテナ外付け型/1CH) RS232C&USB
付属品:CD-ROM(デモソフト、取説、USBドライバ)・ACアダプタ 18V・RS232Cクロスケーブル 1.8m・USBケーブル 2.0m・本体固定用ブラケット
TR3X-LN01 ロングレンジリーダ(アンテナ外付け型/1CH) TCP/IP
付属品:CD-ROM(デモソフト、取説、USBドライバ)・ACアダプタ 18V・本体固定用ブラケット

アンテナ

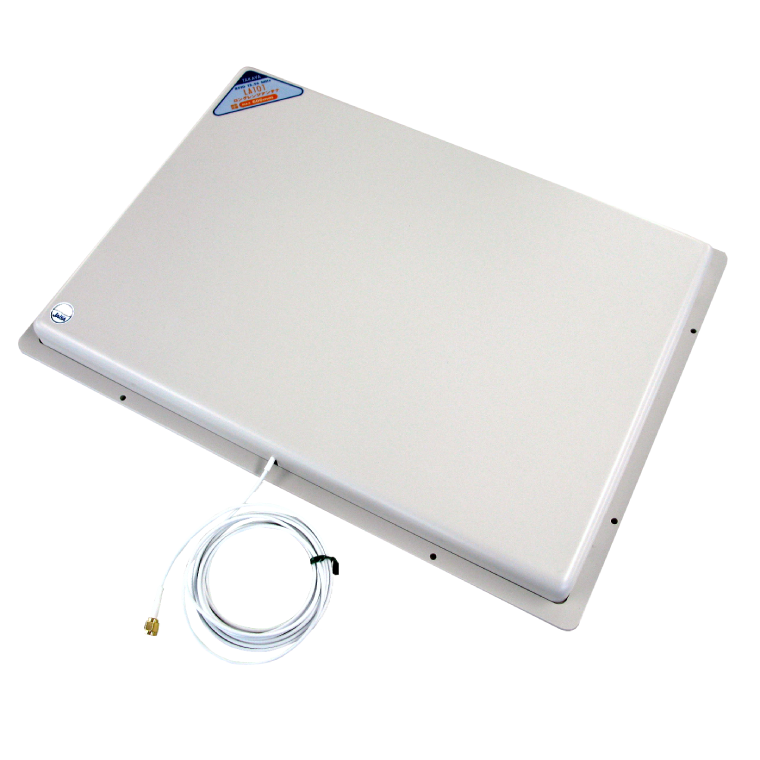

  • TR3-LA101
    (平面・A3サイズ)

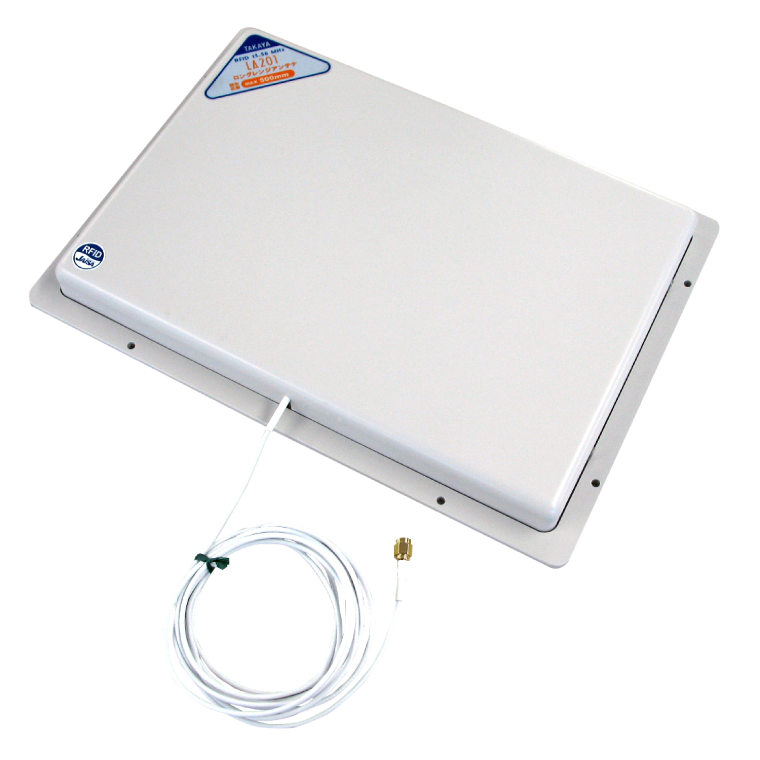

  • TR3-LA201
    (平面・A4サイズ)

  • TR3-LA7412

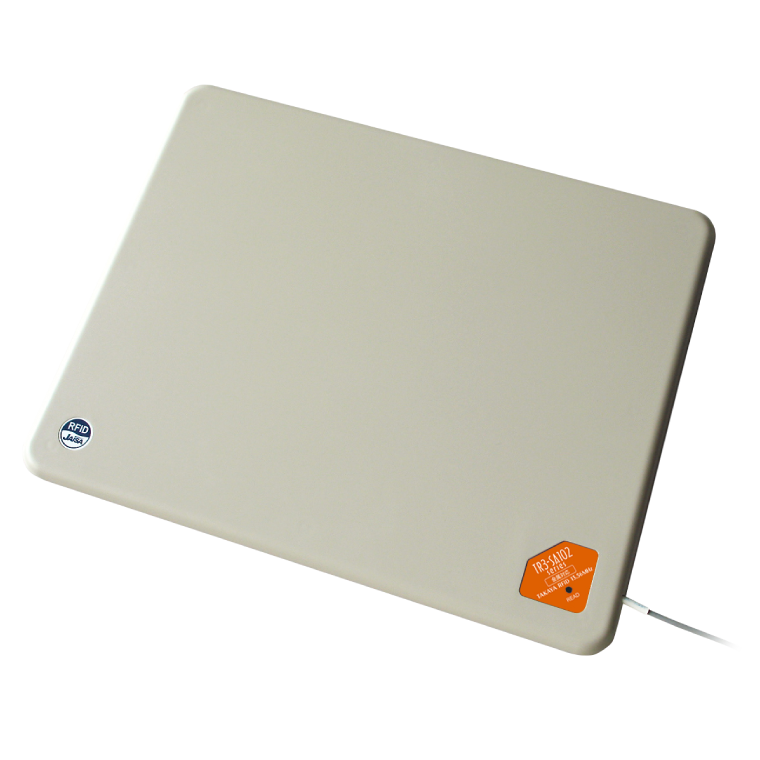

  • TR3-SA102M
    (薄型・金属対応)

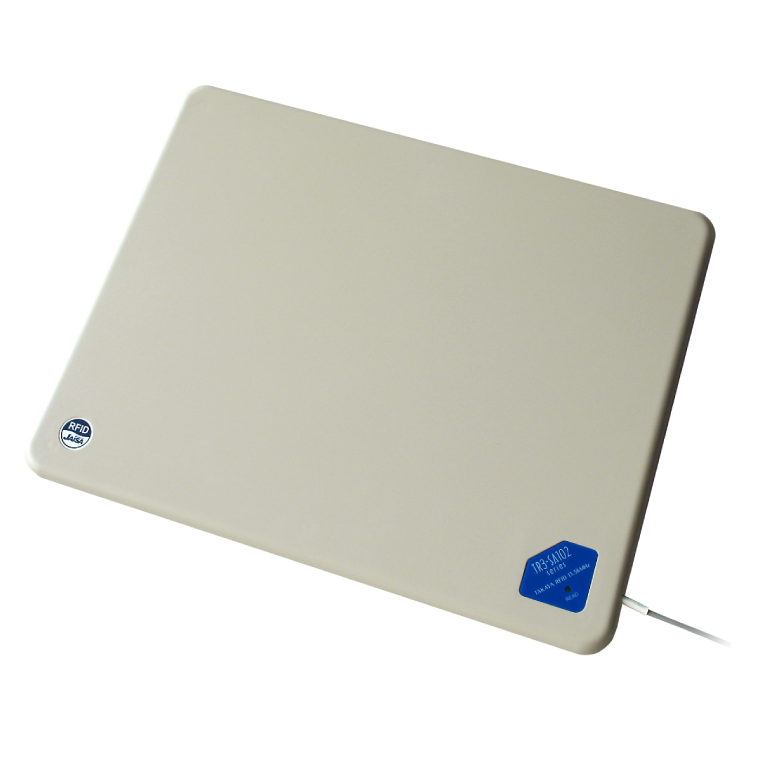

  • TR3-SA102 (薄型)

型番 仕様 詳細
TR3-LA101 アンテナ(A3判/1W) アンテナケーブル約3m
付属品:RFIDステッカ
詳細
TR3-LA201 アンテナ(A4判/1W) アンテナケーブル約3m
付属品:RFIDステッカ
詳細
TR3-LA7412 アンテナ(長尺/1W) アンテナケーブル約3m
付属品:RFIDステッカ
詳細
TR3-SA102M アンテナ(金属対応A4判薄型/300mW・1W) アンテナケーブル約2m
付属品:RFIDステッカ・延長ケーブル1m・滑り止め用ゴム足
詳細
TR3-SA102 アンテナ(A4判薄型/300mW・1W) アンテナケーブル約2m
付属品:RFIDステッカ・延長ケーブル1m・滑り止め用ゴム足
詳細

アンテナ延長ケーブル(受注生産)

型番 仕様
TR3-AC2S-2D-7M アンテナ延長用ケーブル7m
対応アンテナ:
TR3-LA101/ TR3-LA201/ TR3-LA7412/ TR3-LA1818/ TR3-WA103
TR3-AC2S-2D-8M アンテナ延長用ケーブル8m
対応アンテナ:
TR3-SA102/ TR3-SA102M/ TR3-SA1015/ TR3-PA001

SDK

型番 仕様
TR3-SDKV2-PC HFリーダライタ用SDK (Software Development Kit for HF)
■開発環境 Microsoft Visual Studio 2005/2008/2010/2012/2013/2015/2017
  Microsoft Visual Studio Express Editionはサポート対象外です
■開発言語 VB.NET、C♯
SDKV2シリーズは、RS-232C・USB・TCP/IPとそれぞれのインターフェイスに対応したdll及びサンプルプログラム(C♯およびVBのサンプルコード)を準備しています。

ダウンロード

ドキュメント

名称 対象 データ
バーコードリーダ
パラメータ設定ガイド
with Me ダウンロード

※ 改良の為、予告無く外観・仕様を変更する場合があります。

※ 各製品名・社名は該当各社の商標又は登録商標です。
