TR3X-Mxシリーズ ミドルレンジ RFIDリーダライタ(HF帯)

オープン価格

  • RFID
  • HF帯
  • リード/ライト
  • USB接続
  • RS232C接続
  • LAN 接続
  • 1年保証

KIOSK、e-Payment、セルフレジなど
さまざまな環境でご使用いただけます

高解像度メガピクセルイメージャと高性能プロセッサ(Qualcomm Snapdragon 801 quad-core)の高速処理で読み取りピードを20%アップしたハイパフォーマンス・プレゼンテーションスキャナです。
スキャナの状態を知らせる360度LEDインジケータ機能や消毒可能な特殊プラスチック(DRH)の採用、そして、様々な取り付けアクセサリなど、高性能にユーザーフレンドリな機能性をプラスした最上位モデルです。

特長

様々なチップ・タグに対応

国際標準規格 対応
ISO/IEC15693 ISO/IEC18000-1/3

  • FRAM製品
  • デュアルインターフェースEEPROM
  • ICODE ILT(積層状態での読取が可能)
  • ICODE SLIX2
  • 電子ペーパータグ

出力設定可能

RF出力を100mWまたは300mWに設定できます。

後方互換あり

タカヤ従来品と後方互換を維持しリプレースが容易。

IFモデルラインナップ

ホストインターフェースがUSB、RS-232C、TCP/IP(LAN)のモデルをラインナップ。

多様なアンテナに対応

プレートタイプ、金属対応など、 多様なアンテナと接続可能。

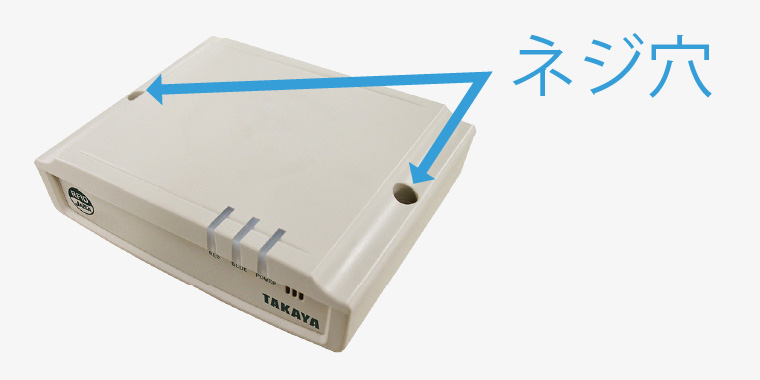

ネジ固定可能

据置き、またはネジ取付けが可能。

SDK

ソフト開発用に必要なSDKを用意(オプション)。

仕様

対応タグ

ISO/IEC15693, ISO/IEC18000-3(Mode1), ISO/IEC18000-3(Mode3)準拠

※ 詳しくは下記仕様をご確認ください。

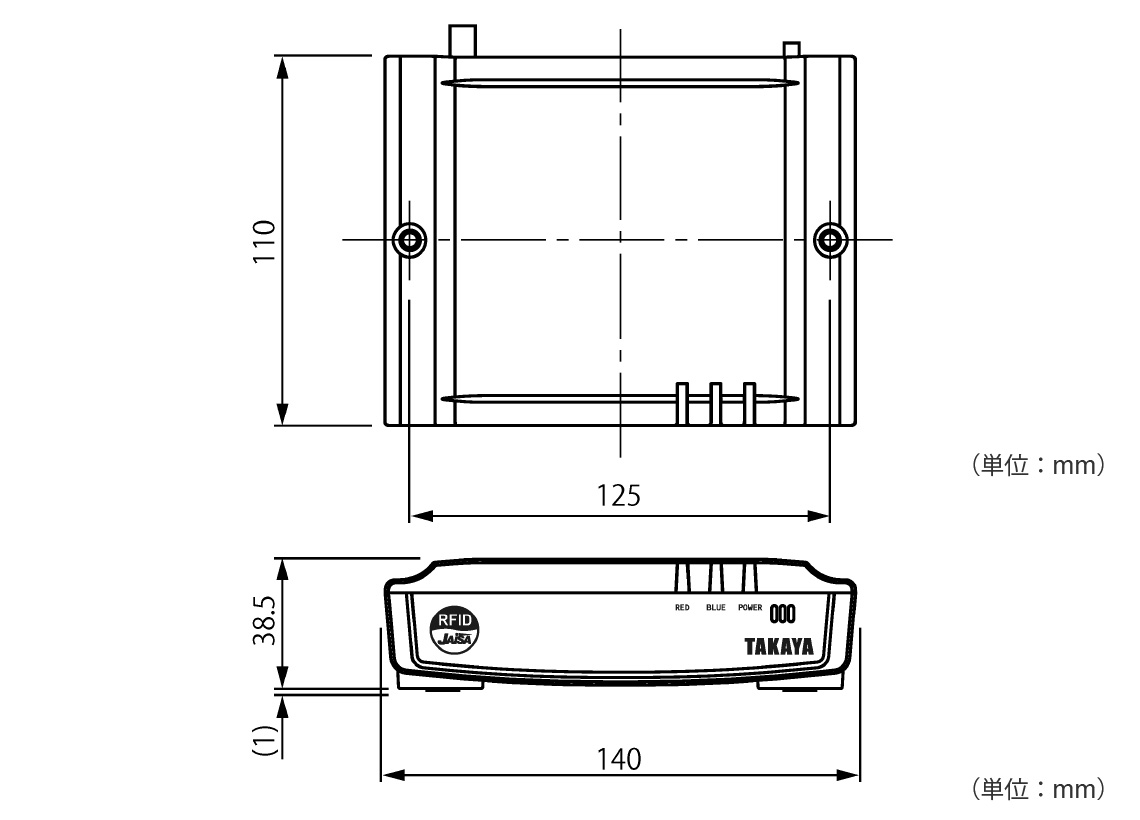

寸法図

仕様

項目 TR3X-MD01
(RS232C)
TR3X-MU01
(USB)
TR3X-MN01
(TCP-IP)
適合規格 国内電波法 型式指定番号:第FC-17003号
欧州 RoHS 指令(2002/95/EC)
電気用品安全法(PSE) ※ 同規格取得の ACアダプタを付属

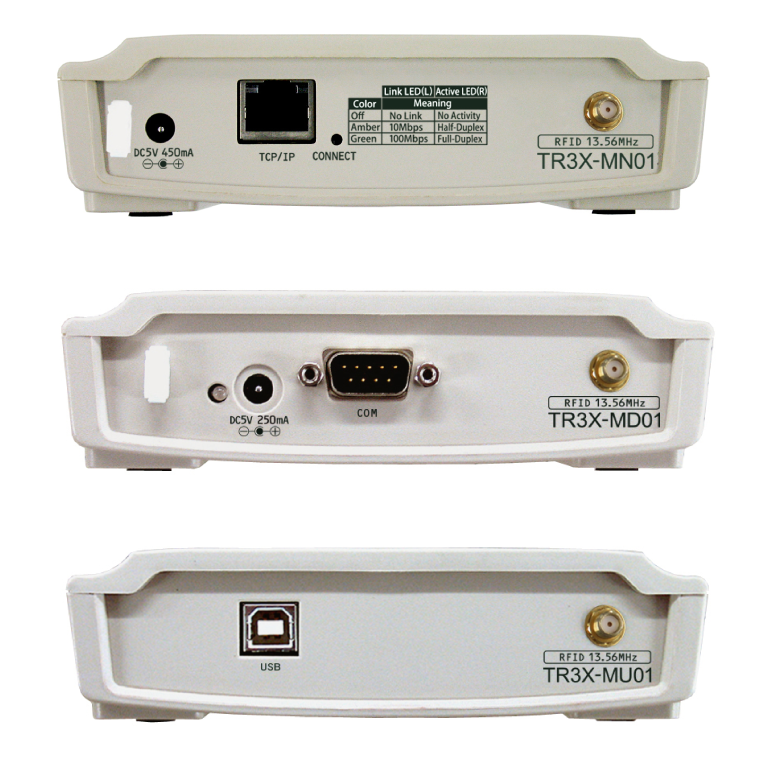

ホストインターフェイス RS-232C USB TCP/IP
送信周波数 13.56MHz
送信出力 300mW±20% / 100mW±30%
*工場出荷時は300mW(設定により変更可能)
エアインターフェイス規格 ISO/IEC15693, ISO/IEC18000-3(Mode1), ISO/IEC18000-3(Mode3)対応
対応タグ ISO/IEC15693, ISO/IEC18000-3(Mode1), ISO/IEC18000-3(Mode3)準拠
  • Tag-it HF-I (Pro, Plus, Standard)
  • I-CODE SLI (SLI, SLI-S, SLI-L, SLIX, SLIX-S, SLIX2) , I-CODE ILT
  • my-d(SRF55V10P, SRF55V02P, SRF55V01P my-dlight)
  • MB89R118C, MB89R119B, MB89R112A/B
  • M24LR04E-R, M24LR16E-R, M24LR64E-R, LRIS64K
接続可能アンテナ TR3-A102、TR3-A202、TR3-A302、TR3-401
TR3-SA102、TR3-SA102M
TR3-HA101A、TR3-HA201A、TR3-HA301A
TR3-SA1015、TR3-PA001
データ転送速度 ■ ISO/IEC18000-3(Mode1)
本体→RFタグ:26.48kbps/1.65kbps
RFタグ→本体:26.69kbps
■ ISO/IEC18000-3(Mode3)
本体→RFタグ:26.7~100kbps
RFタグ→本体:53kbps
変調方式 ■ ISO/IEC18000-3(Mode1)
本体→RFタグ:ASK10%
RFタグ→本体:ASK/FSK
■ ISO/IEC18000-3(Mode3)
本体→RFタグ:ASK10%
RFタグ→本体:サブキャリア周波数423kHzのみ、 符号化方式マンチェスター4パルスのみ
交信距離 最大 47cm(※1)
アンチコリジョン 対応
アンテナ接続用コネクタ SMA(J)×1
インジケータ LED 3個 (赤/青/緑), ブザー音
動作温度 0~40℃ 0~55℃ 0~55℃ 0~40℃
動作湿度 30~80%RH (結露なきこと)
入力電圧 DC+5V ±10% USB I/Fより供給 DC+5V ±10%
消費電流 約360mA
(300mW出力時)
約280mA
(100mW出力時)
約350mA
(300mW出力時)
約270mA
(100mW出力時)
約580mA
(300mW出力時)
約500mA
(100mW出力時)
送信停止時の消費電流 約150mA 約140mA 約370mA
消費電力 最大約1.9W
(300mW出力時)
最大約1.9W
(300mW出力時)
最大約3W
(300mW出力時)
ACアダプタ 入力:AC100V
出力:DC+5V
入力:AC100V
出力:DC+5V
外形寸法 140(W)×110(D)×38.5(H) mm ※ 突起物はのぞく
質量 約270g 約270g 約280g
取付方法 据置き、ネジ取付け
付属品 CD-ROM 1
ACアダプタ 1台
RS232Cケーブル(クロス) 1本
RFIDステッカ 1枚
CD-ROM 1枚
USBケーブル 1本
RFIDステッカ 1枚
CD-ROM 1枚
ACアダプタ 1台
RFIDステッカ 1枚
※1: SMARTRAC 社製 I CODE SLIX ラベル。
アンテナ「TR3-SA102」接続時における参考値。使用環境、使用アンテナ、使用タグにより交信距離は異なります。
※: Tag-it HF-I シリーズは Texas Instruments 社、my-d シリーズは Infineon Technologies 社、ICODE SLI シリーズは NXP Semiconductors 社、MB89R シリーズは富士通セミコンダクター社、M24LR シリーズは STMicroelectronics 社の商標、または登録商標です。

型番

型番:製品名

セット内容

  • 本体
  • 充電クレードル
  • microUSBケーブル
  • ストラップ
  • ドキュメント

型番 仕様
TR3X-MD01 ミドルレンジリーダ(アンテナ外付け型/1CH) RS232C
付属品:CD-ROM(デモソフト、取説、USBドライバ)・ACアダプタ5V・RS232Cクロスケーブル 1.8m
TR3X-MU01 ミドルレンジリーダ(アンテナ外付け型/1CH) USB
付属品:CD-ROM(デモソフト、取説、USBドライバ)・USBケーブル 1.8m
TR3X-MN01 ミドルレンジリーダ(アンテナ外付け型/1CH) TCP/IP
付属品:CD-ROM(デモソフト、取説、USBドライバ)・ACアダプタ 5V

アンテナ

  • TR3-SA102M
    (薄型・金属対応)

  • TR3-SA102 (薄型)

型番 仕様 詳細
TR3-SA102M アンテナ(金属対応A4判薄型/300mW・1W) アンテナケーブル約2m
付属品:RFIDステッカ・延長ケーブル1m・滑り止め用ゴム足
詳細
TR3-SA102 アンテナ(A4判薄型/300mW・1W) アンテナケーブル約2m
付属品:RFIDステッカ・延長ケーブル1m・滑り止め用ゴム足
詳細

基板アンテナ接続用ケーブル (ミドルレンジリーダ アンテナ外付け型用)

型番 仕様
TR3-AC1-2A-2M 基板アンテナ接続ケーブル2m
線材:同軸 1.5D-2V コネクタ:PHオス-SMAオス
TR3-AC1-2A-10M 基板アンテナ接続ケーブル10m
線材:同軸 1.5D-2V コネクタ:PHオス-SMAオス
基板アンテナをミドルレンジ1chリーダ(SMAコネクタ)に接続する場合に必要です。

アンテナ延長ケーブル(受注生産)

型番 仕様
TR3-AC2S-2D-8M アンテナ延長用ケーブル8m
対応アンテナ:
TR3-SA102/ TR3-SA102M/ TR3-SA1015/ TR3-PA001

SDK

型番 仕様
TR3-SDKV2-PC HFリーダライタ用SDK (Software Development Kit for HF)
■開発環境 Microsoft Visual Studio 2005/2008/2010/2012/2013/2015/2017
Microsoft Visual Studio Express Editionはサポート対象外です
■開発言語 VB.NET、C♯
SDKV2シリーズは、RS-232C・USB・TCP/IPとそれぞれのインターフェイスに対応したdll及びサンプルプログラム(C♯およびVBのサンプルコード)を準備しています。
