DS2100N 小型固定式レーザスキャナ

DS2100N 小型固定式レーザスキャナ
データロジック 製品リストへ
DS2100N
小型固定式レーザスキャナ
オープン価格
バーコード防塵・防沫 1年保証
特長
  • Xpress スイッチで容易に位置決めが可能
  • ID-NET(TM) 高速ネットワーク機能内蔵
  • 最高1,000 スキャン/ 秒の高速スキャン
  • IP65 の産業用保護構造に対応
小型計量設計
仕様

対応バーコードシンボル

一次元コード(バーコード)
ITF, Code39, Code93, Code128, EAN128, EAN/JAN/UPC, Codabar,GS1 DataBar Family 等

寸法図

寸法図

読取範囲

読取範囲
項目 仕様
電源電圧 DC10 ~ 30V
最大消費電力 3W (-XXX0),5W (-XXX4)
最小分解能 0.20mm(-12X0)、0.15mm(-12X4)、0.15mm(-22X0)、0.12mm(-22X4)
光源 半導体レーザダイオード
スキャン速度 500 ~ 800 スキャン/ 秒(-X2X0)
800 ~ 1,000 スキャン/ 秒(-X2X4)
最大読取距離 310mm(0.5mm の場合)
インターフェイス Main RS232/RS422 ( 最高115.2K bps)
AUX RS232 ( 最高115.2K bps)
ID-NET(TM) ( 最高1M bps)
外形寸法(本体のみ) 84 × 68 × 34mm
重量(本体のみ) 約330g
動作温度 0℃~ +45℃
保存温度 -20℃~ +70℃
湿度 90%(但し結露無きこと)
耐振動 1.5mm,13 ~ 55Hz, 各方向2 時間
耐衝撃 30g,11ms, 各方向3 回
保護構造 IP65
型番

■ DS2100N 小型固定式レーザスキャナ

型番 仕様
DS2100N-1204 標準分解能, シングルスキャン, レーザモジュレーション, 1,000スキャン(新CBX接続用)
DS2100N-1214 標準分解能, ラスタースキャン, レーザモジュレーション, 1,000スキャン(新CBX接続用)

■ アクセサリ

型番 仕様

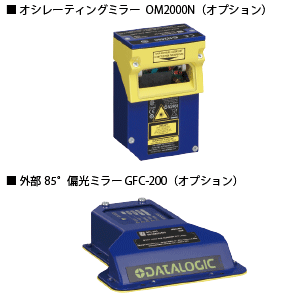

GFC-2100 内部取付用90°偏光ミラー
GFC-2000 内部取付用105°偏光ミラー
GFC-200 外部取付用85°偏光ミラー, 近接読み取り用
OM2000N DS2100N/DS2400N用オシレーティングミラー
PG110/6002-LTE150E-S4-337C ACアダプタ(AC100-240V/DC24V, 6.25A)
CBX100
<販売終了>
コンパクト端子台接続ボックス
BM100
<販売終了>
パラメータバックアップモジュール(CBX100/500用)
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
