F-100 1次元リニアイメージャ(小型・高速・幅広対応)
F-100
1次元リニアイメージャ(組込・小型・高速・幅広対応)
ベストプライス
- 特長
- 仕様
- 型番
- ダウンロード
特長
業界初120mmモデルをラインナップ
80mm幅を読み取るSRモデルと近接で120mm幅を読み取れるWAモデルをラインナップ。

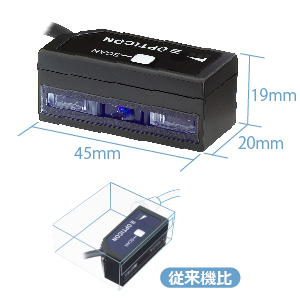

小型軽量 省スペース
組み込み機器への搭載に最適
新規光学系により、高性能でありながら業界最小サイズを実現しました。

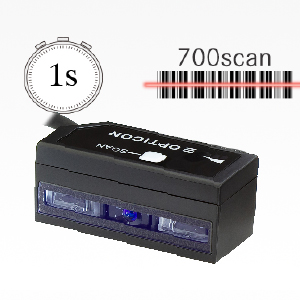

最速クラスの700スキャン/秒
高速で移動または回転しているバーコードを確実に読み取ることができます。

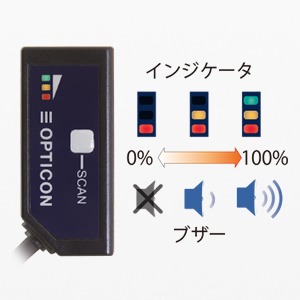

実装アシストのインジケータ
筐体の上部に読み取り率を表示するLEDインジケータとブザーを搭載。
現場で調整が容易となりました。
メーカ提供ツールUniversalConfigに接続することでバーコードの波形確認も可能です。
仕様
寸法図
分解能/深度図

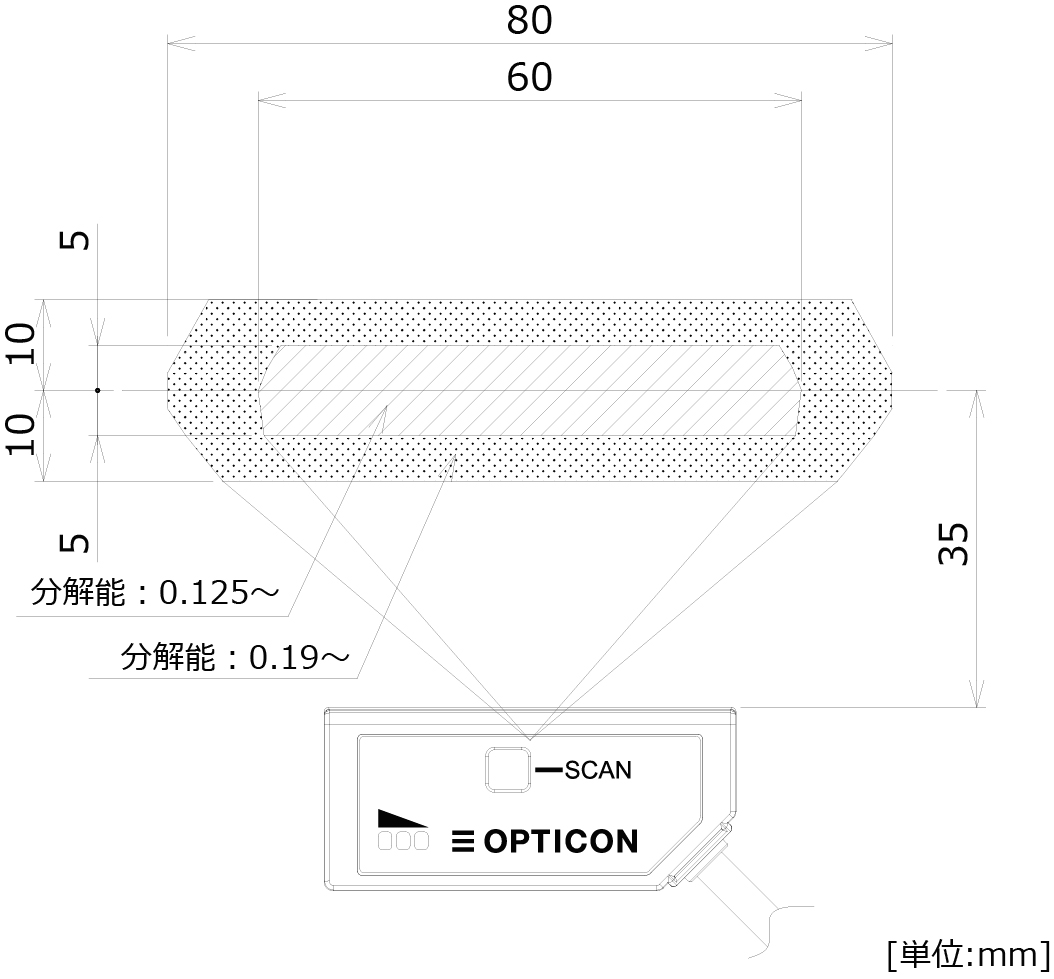

■ SRモデル

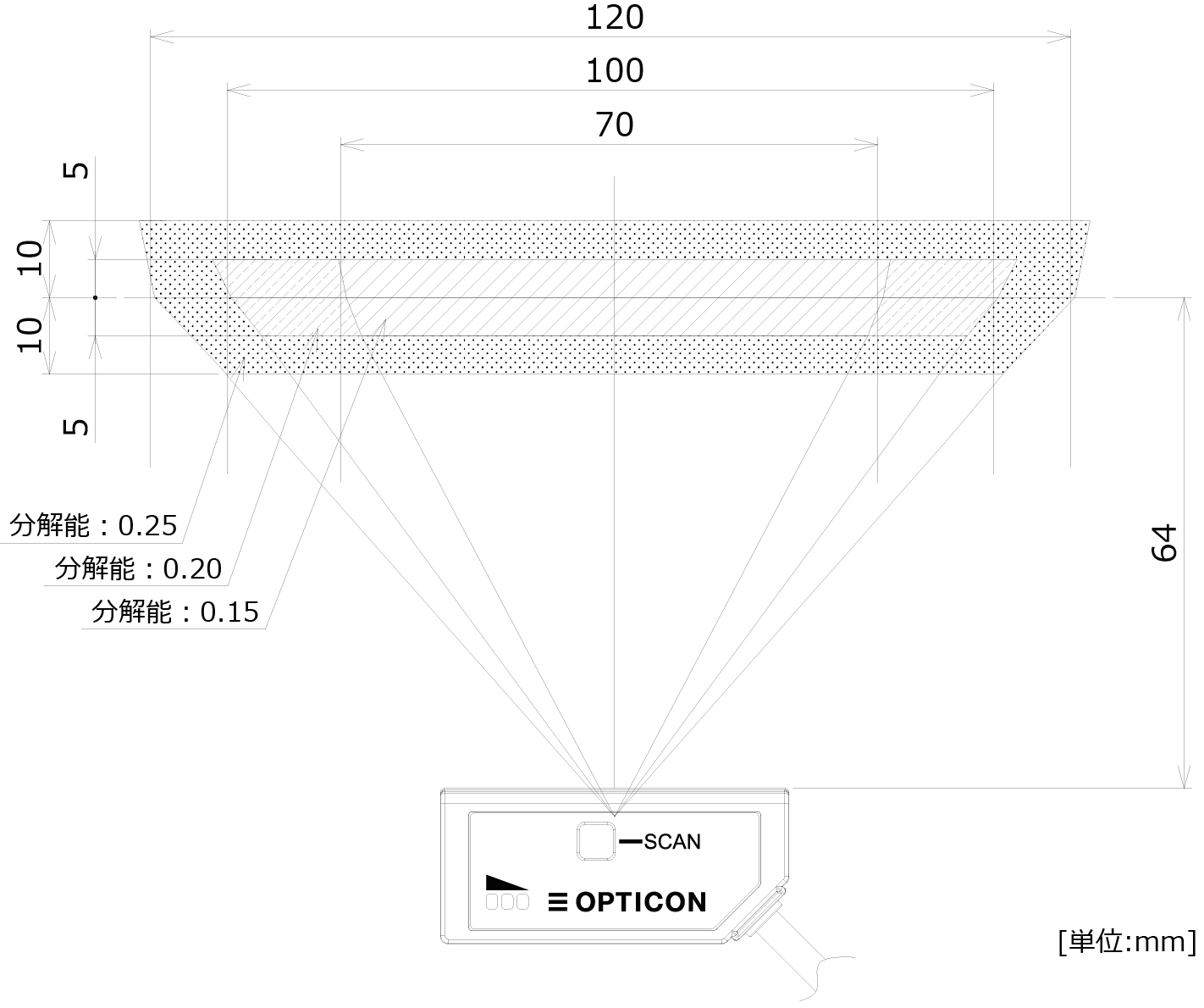

■ WAモデル
対応バーコードシンボル
- 一次元コード（バーコード）
- JAN-13, JAN-8, EAN-13, EAN-8, EAN Add-on, UPC-A, UPC-E, UPC-A Add-on, UPC-E Add-on, Industrial 2 of 5, IATA, Interleaved 2 of 5, NW-7(Codabar), Code 39, Code 93, Code 128, MSI/Plessey, 書籍コード(JAN13+アドオン5 桁), Code 11, Korean Postal Authority code(Code 3 of 5), UK/Plessey, GS1 DataBar(RSS), S-code, Telepen, Tri-Optic
| 項目 | 仕様 |
|---|---|
| インターフェイス | RS-232C:150 ～115200 bps、先バラ (10 線) USB:Full Speed 12 Mbps (COM/HID)、USB－A |
| 動作電圧 | DC 4.75 ～ 5.25 V |
| 消費電流 | 340 mA (読取時 Typ) 100 mA (待機時 Typ) |
| 光源 | 赤色 LED × 2 個 (波長: 624 nm) |
| 読み取り方式 | 2496 画素 リニアイメージャセンサ |
| 読み取り速度 | 700 スキャン/秒 |
| フォーカス距離 | 35 mm |
| ピッチ | ±6° |
| スキュー | -30°≦ β ≦ -10°、10°≦ β ≦ 30 ※デッドゾーン（-10°＜β＜10°）を除く |
| チルト | ±10° |
| 湾曲面読み取り | R ≧ 20 mm (JAN-8) R ≧ 30 mm (JAN-13) |
| 最小 PCS 値 | 0.45 以上 |
| 最小分解能 | 0.125 mm (Code 39、PCS 0.9 の場合) |
| 動作温度 | 0 ～ 40 ℃ |
| 保存温度 | -10 ～ 60 ℃ |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 保存湿度 | 20 ～ 90%RH (非結露、非氷結) |
| 耐外乱光 蛍光灯、白熱灯 | 5,000 lx 以下 |
| 耐外乱光 太陽光 | 10,000 lx 以下 |
| 耐静電気 | 破壊なし : 15 kV (気中放電) 誤動作なし: 6 kV (接触放電 直接/間接)、8 kV (気中放電 直接) |
| 耐落下強度 | 高さ60 ｃｍからコンクリート床面に3 回（6 面 1 サイクル）自由落下後、読み取りが可能なこと。 |
| 防塵・防滴 | IP42 相当 |
| 外形寸法 | 約 20.25 (D)× 45.5 (W)× 19 (H) (mm) |
| 質量 | 約 15 g (ケーブルを除く) |
| LED 安全規格 | IEC 62471 リスク免除グル－プ |
| EMI/RFI | VCCI クラス B / FCC Class B / EN 55032 Class B, EN 55024 |
| 環境負荷抑制対応 | RoHS 指令 |
| 製品安全規格 | UL 60950-1 2nd Edition CAN/CSA C22.2 No.60950-1-07 |
RS-232C
■ RS-232C 先バラ ピンアサイン
信号名 |
ケーブル色 | 備考 |
|---|---|---|
| TXD | 緑 | RS-232C 通信線 |
| RXD | 白 | RS-232C 通信線 |
| RTS | 灰 | RS-232C 通信線 |
| CTS | 青 | RS-232C 通信線 |
| Trigger | 茶 | 外部トリガ入力端子 |
| S-GND | 黒 | 信号線 GND |
| VCC | 赤 | 電源(5V) |
| OK | 黄 | 外部OK出力端子 |
| NG | 橙 | 外部NG出力端子 |
| F-GND | 黒(太) | フレームGND |
■ RS-232C インターフェイスケーブル
| 線材導体部直径 | AWG28 |
| 被覆線直径 | 0.58 mm |
| ケーブル径 | φ3.8 mm |
| ケーブル長 | 1800±50 mm |
| ※ | 掲載値はメーカー規定の測定方法によるものです。 |
| ※ | RoHS 対応について: メーカの判断による対応品であり、EU における法的な効力を有するものではありません。 |
型番
■ F-100 小型・高速・幅広対応1次元リニアイメージャ
| 型番 | 仕様 |
|---|---|
| F-100SR-RS232C-LE | 小型・高速・幅広対応1次元リニアイメージャ, SR, RS232C I/F(バラ線) |
| F-100SR-USB-COM | 小型・高速・幅広対応1次元リニアイメージャ, SR, USB I/F |
| F-100WA-RS232C-LE | 小型・高速・幅広対応1次元リニアイメージャ, WA, RS232C I/F(バラ線) |
| F-100WA-USB-COM | 小型・高速・幅広対応1次元リニアイメージャ, WA, USB I/F |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
