F-70シリーズ 定置式 CCD バーコードスキャナ

F-70 定置式 CCD バーコードスキャナ
F-70シリーズ
定置式 CCD バーコードスキャナ
ベストプライス
特長
  • 読取窓位置の異なる L型 (サイド) と I型 (フロント) の 2モデル
  • 小型で機器への組み込みに最適

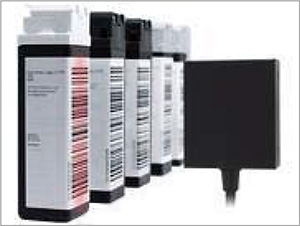

  • 走査速度 700スキャン/秒
    優れたスキャンスピードを保持し、移動体でもスムーズな読み取りが可能です。

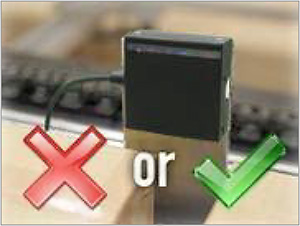

シーケンス出力機能設定が可能

登録したバーコードと一致したバーコードを読み取った場合に、OKまたは NGの結果を出力する「シーケンス出力機能」を備えています。

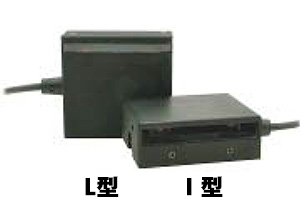

L形と I形の2モデル

読取窓位置の異なる L型(サイド) と I型(フロント) をご用意しました。
用途や組み込み位置に合わせてお選びいただけます。

仕様

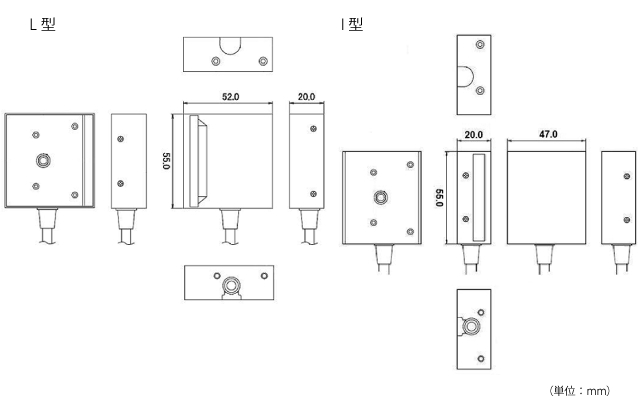

寸法

対応バーコードシンボル

一次元コード(バーコード)
JAN/EAN/UPC, インダストリアル 2 of 5, IATA, インターリーブド 2 of 5, NW-7 (Codabar), コード 39, コード93, コード128, MSI/Plessey/および書籍コード (JAN 13 桁 + アドオン 5 桁), コード11, Korean Postal Authority code (Code 3 of 5), UK/Plessey, GS1 DataBar (RSS), S-Code, Telepen, Tri-Optic 他
項目 仕様
インターフェース RS-232C 600 ~38400 bps、先バラ (10 線)
USB Full-Speed 12 Mbps (HID)、USB-A
電源部 動作電圧 5.0 V ±5%
消費電流 200 mA (読取時 Max)、100 mA (待機時 Max)
光学部 読み取り光源 赤色 LED × 2 個 (波長: 626 nm)
読み取り方式 2048 画素 CCD リニアセンサ
読み取り速度 700 スキャン/秒
フォーカス距離 【L 型】 31.4 mm
【I 型】 35.4 mm
読取部 ピッチ角度 ±6°
スキュー角度 【L 型】 ±25° 【I 型】 ±30° (デッドゾーン ±10° を除く)
チルト角度 ±10°
湾曲面読み取り R ≧ 20 mm (JAN-8)、R ≧ 30 mm (JAN-13)
最小 PCS 値 0.45 以上
最小分解能 0.15 mm (Code 39、PCS 0.9 の場合)
環境特性 動作温度 0 ~ 40 ℃
保存温度 -10 ~ 60 ℃
動作湿度 20 ~ 85%RH (非結露、非氷結)
保存湿度 20 ~ 90%RH (非結露、非氷結)
耐外乱光
(蛍光灯)
5,000 lx 以下
耐外乱光
(白熱灯)
5,000 lx 以下
耐静電気 破壊なし : 15 kV
誤動作なし: 6 kV (接触放電) 8 kV (間接放電)
耐落下強度 高さ 60 cm からコンクリート床面に計 12 回 (4 面 各 3 回) 自然落下させ、異常がないこと。
防塵・防滴 IP42
物理仕様 外形寸法 【L 型】 55.0 x 52.0 x 20.0 mm (WDH)
【I 型】 55.0 x 47.0 x 20.0 mm (WDH)
質量 約 110 g (ケーブルを除く)
適合法令および規格 LED 安全規格 IEC 62471-1:2006 リスク免除グル-プ
EMC EN55022 / EN55024 / FCC Part15 Subpart B Class B / VCCI クラス B
環境負荷抑制対応 RoHS 指令準拠
(*) 掲載値はメーカ規定の測定方法によるものです。保証値ではありません。
(*) RoHS 対応について: メーカの判断による対応品であり、 EUにおける法的な効力を有するものではありません。
型番

■ F-70シリーズ 定置式 CCD バーコードスキャナ

型番 仕様
F-70-R
RoHS対応
定置式CCDスキャナ, RS232C, バラ線
F-70-U
RoHS対応
案件対応(*)
定置式CCDスキャナ, USB
(*) ロット案件対応製品
お求めのお客さまは、弊社、または担当営業までお問い合わせください。
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
