HF520 組込用小型エリアイメージャ
キオスク端末への組み込みに
ベストプライス
- 読み取り バーコード・二次元コード
- 接続 USB・RS232C
- 2次元
コード - バーコード
- IP40
- 保証：1年
- 特長
- 仕様
- 型番
QR決済・モバイルペイメントに最適な
組み込みスキャナ

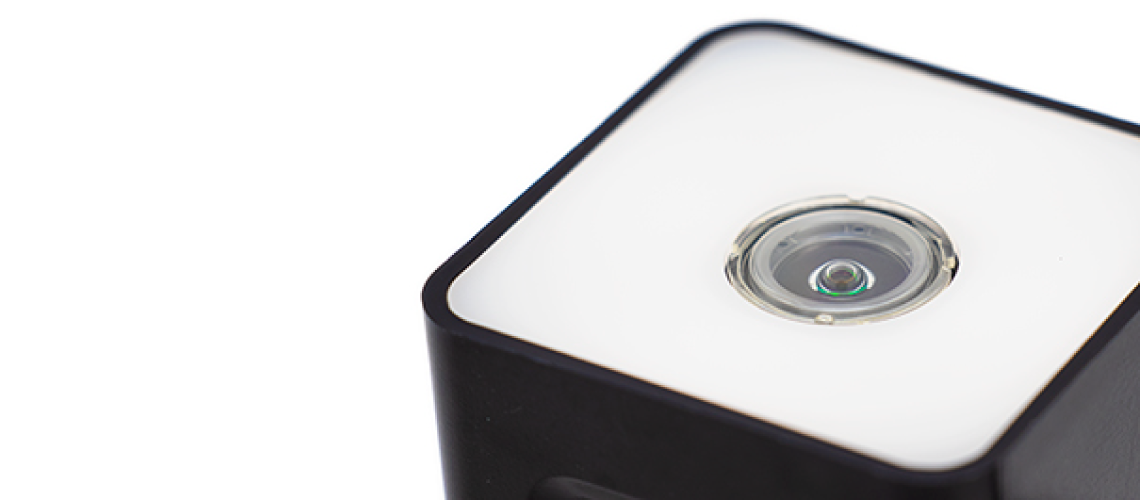

Honeywell HF520 は、独自のLED照明により、液晶画面のQRの読み取りもスムーズに行える、組み込み用2次元スキャナです。
約 4.2ｘ4.2ｘ3.3 cm のコンパクト設計で、KIOSK端末など省スペースの機器への組み込みに最適です。
液晶読み取りにも最適 ディフューザー機能搭載
液晶画面に表示された QR クーポンや会員用バーコードの液晶画面の読み取り性能にも優れており、汎用的な 1 次元・2 次元シンボルの他、モバイルチケットもスムーズに読み取ります。同クラス製品では搭載が困難であったディフューザー機能の開発にも成功し、クラス最高読み取りを実現しました。
組み込みに最適なコンパクト設計
約 4.2ｘ4.2ｘ3.3 cm のコンパクト設計で、KIOSK 端末など省スペースの機器への組み込みに最適です。
本体の側面と底面には固定用のネジ穴が設けられており、M2/M3 ネジを用いて組み込みが可能です。また、IP40 の防塵性能により、ホコリの多い場所への設置も可能です。コネクタ（10pin RJ41）は変換ケーブルを用いることにより、USB ポートや RS232 シリアルポートが使用できます。
QR決済・モバイルペイメント
ホストシステムと連携させることで、QR決済・モバイルペイメントに最適な組み込みモジュールとしてご利用いただけます。
組み込み機器への搭載自由度を高める 近接読みが可能
HF520は独自開発のワイドアングルレンズを搭載しております。他社競合製品に比べ、さらに接触に近く、超近接距離での読み取りを可能にしました。これによりキオスク端末などの組み込む機器の設置スペースが減り、今まで組み込めなかった機器にも搭載が可能となりました。
印刷されたバーコードの読取も可能
モバイルペイメント、QR決済などの液晶読みに特化したHF520ですが、紙に印刷されたバーコードやラベル印刷のバーコードの読み取りも可能です。
仕様
対応コード
- バーコード
- JAN(EAN)コード, UPCコード, Code 39, Code 128, Codaba, Interleaved 2 of 5, GS1 Databar, Code 93 , Codablock , 他
- 二次元コード（QRなど）
- Aztec Code, Data Matrix, QR Code, Micro QR Code, MaxiCode, Han Xin Code Codablock , 他
読取深度
| シンボル | 読取深度 |
|---|---|
| コード39 （0.254mm） | 2mm - 102mm |
| UPC-A (0.33m） | 15mm - 110mm |
| Code 39 (0.508mm) | 18mm - 150mm |
| QR Code (0.508mm) | 12mm - 90mm |
| ※ | 読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。 |
寸法図
仕様
| 項目 | 仕様 | |
|---|---|---|
| 照明 | 白色LED エイミング 624nm | |
| イメージセンサ | 640 x 480画素 | |
| インターフェイス | USB(HID）・RS232C（TTL) | |
| 最小分解能 | 1次元（Code 39）：0.076mm 2次元（QR）：0.170mm |
|
| 最小読取距離 | 1次元（Code 39）2mm 2次元（QR）12mm |
|
| 最小シンボルコントラスト | 25％ | |
| スキュー角 / ピッチ角 | ±55°/±65° | |
| 読み取り可能移動速度 | 390cm/秒 | |
| 外形寸法(L × W × H) | 42mm × 42mm × 33mm | |
| 重量 | 58g | |
| 動作電力 | 2.1W (420mA@5VDC) 待機時 0.7W (140mA@5VDC) |
|
| 電源 | 4.5VDC – 5.5VDC | |
| 電流 | 250mA | |
| 温度 | 動作時 | -10℃～50℃ |
| 保管時 | -40℃ ~ 70℃ | |
| 湿度 | 0％～95％（結露なきこと） | |
| IP | IP40 | |
| 対落下 | 落下：1.5m タンブル（連続回転）：0.5m x 3,000回 | |
| 周囲照明 | 0 ～ 100,000 lux | |
| ESD保護 | 空気放電 10kV 接触放電 6kV | |
| 保証期間 | 1年 | |
型番
型番：HF520 組込用小型エリアイメージャ
セット内容
- 本体
- ドキュメント
| 型番 | 仕様 |
|---|---|
| HF520-1-1-USB | 組込用小型エリアイメージャ本体(USBケーブル別売) |
| HF520-1-1-RS232 | 組込用小型エリアイメージャ本体(RS232ケーブル/ACアダプタ別売) |
オプション
| 型番 | 仕様 |
|---|---|
| CBL-500-270-S00-01 | USBケーブル |
| CBL-020-270-S00-01 | RS232ケーブル |
| 46-00525 | ACアダプタ, DC5V 出力( RS232Cインターフェイス用) |
