HF560 定置式小型エリアイメージャ
HF560
定置式小型エリアイメージャ
ベストプライス
特長

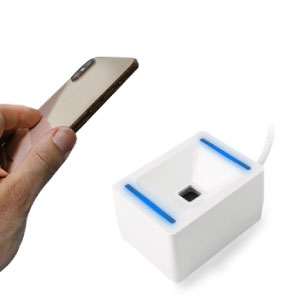

液晶画面の読み取りに特化
HF560は、独自のインジケーター光を採用した固定式2次元スキャナです。
視野角の広さと読み取り性能に優れており、一般的な1次元・2次元シンボルの他、液晶画面に表示されたQRクーポンや会員用バーコ
ード、モバイルチケットもスムーズに読み取ります。

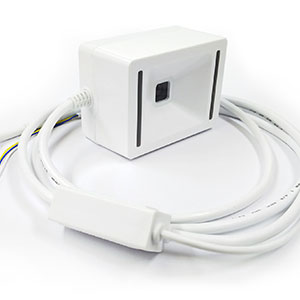

無駄のないコンパクトな設計
シンプルかつコンパクトな設計で、セルフレジや自動改札など省スペースの機器への組み込みに最適です。
本体の底面に固定用ネジ穴（M3）が設けられており、組み込み機器に固定できます。
また、-20 ～ 60℃の動作範囲 、IP54の防塵性能により、ホコリや飛沫の多い場所への設置も可能です。

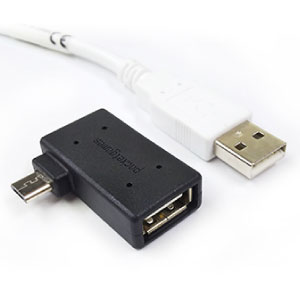

microUSBケーブルにも対応
インターフェースはUSB・RS232より選択が可能です。
変換アダプタ（オプション）を用いることにより、microUSBへの対応も可能です。
仕様
対応バーコードシンボル
一般的な1次元・2次元シンボル、PDF
読み取り深度
| シンボル | 読み取り距離 |
|---|---|
| Code 39（0.508mm） | 15mm ～ 185mm |
| UPC-A（0.33mm） | 15mm ～ 150mm |
| QR Code（0.508mm） | 15mm ～ 120mm |
| QR Code（1.016mm） | 15mm ～ 225mm |
| (*) | シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。 |
| 項目 | 仕様 |
|---|---|
| イメージセンサ | 844 x 480画素 |
| 最小読取距離 | 1次元（Code 39）15mm 2次元（QR）15mm |
| 分解能 | 1次元（Code 39）0.19mm 2次元（QR）0.254mm |
| 最小シンボルコントラスト | 30％ |
| ピッチ /スキュー /チルト | ±65° / ±45° / ±180° |
| 移動体読取 | 600cm/秒（QR 1.016mm） |
| インターフェイス | USB、RS232C |
| インディケータ | 青：スタンバイ 緑点滅：デコード成功 |
| 寸法 | (L)76mm x (W) 56mm x (H) 42.45mm |
| 重量 | 235g |
| 入力電圧 | 5 ± 0.5V DC |
| 動作電力 | 2W (400mA@5V DC) |
| 保護等級 | IP54 |
| 動作温度 | -20℃～60℃ |
| 保管温度 | -40℃ ~ 70℃ |
| 湿度 | 0％～95％（結露なきこと） |
| 対落下 | 落下：1.5m × 2回 |
| 周辺光 | 0 ～ 100,000 lux |
| ESD保護 | 空気放電 15kV 接触放電 6kV |
| 耐震性 | 3軸：1軸あたり2時間 1.52mm（0.06）ピーク変位（22Hz～300Hz）5G 加速度 |
| 保証期間 | 1年（ケーブルを除く） |
型番
■ HF560 定置式小型エリアイメージャ
| 型番 | 仕様 |
|---|---|
| HF560SR-1-USB | 小型定置式エリアイメージャ（白）, USBケーブル付 |
| HF560SR-4-RS232 | 小型定置式エリアイメージャ（白）, RS232Cケーブル付, ACアダプタ別売 |
■ オプション
| 型番 | 仕様 |
|---|---|
| 46-00525 | ACアダプタ, DC5V出力 |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
