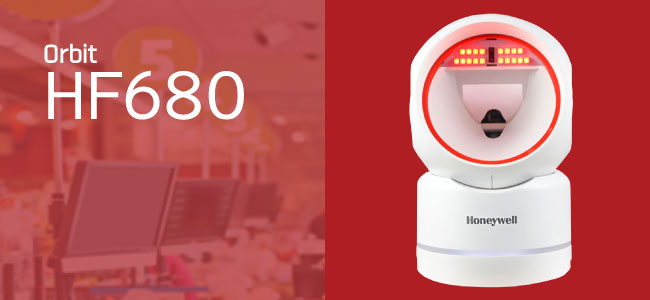

Orbit HF680 ハンズフリーエリアイメージャ
Orbit
HF680
ハンズフリー
エリアイメージャ
エリアイメージャ
ベストプライス
- 特長
- 仕様
- 型番
- ダウンロード
特長
小売・物流業界で高い評価を得ているOrbitシリーズ
高い読み取り性能とコストの両立を実現した新世代Orbitシリーズ。 置き型バーコードリーダのHF680、アタッチメント装着が可能なHF680E、デリバリーロッカーなどに最適なHF680Mの3機種のラインナップがあります。

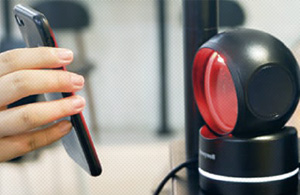

液晶画面コードを高速読み取り
キャッシュレス決済によるスマホ画面のバーコード・QRコード読み取りから、セルフチェックアウトによる購入品のバーコード読み取りまで。誰でも簡単にバーコードをかざすだけの高速・高性能読み取りを実現しました。

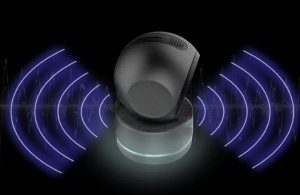

光と音で360度フィードバック機能
読み取りが成功したことを確実に知らせるようにスキャナの周り(360度)にLEDインジケーターを採用。 ブザー音とLEDインジケーターが同期して読み取りの成功を知らせることにより、利用者がスキャナの前後どの位置にいても確認がしやすくなりました。

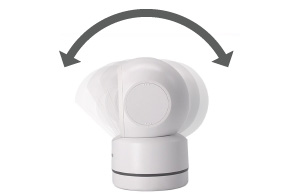

可動スキャンニングヘッド
上下に傾けることのできるスキャンニングヘッド。現場にあった角度にすることで、バーコードの読み取りをスムーズにします。

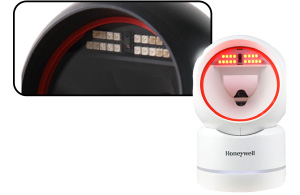

電力を節約するアダプティブ照明
スキャナが使われていない時は、LED照明が自動的にオフになり、バーコードをかざすと赤外線センサがすばやく検出して読み取りします。 不要な照射を減らすアダプティブ照明は、使用電力を節約します
仕様
対応バーコードシンボル
- 標準的な1次元バーコード、PDF、2次元コード
※オプションにより異なります。
仕様表（HF680）
■ 読取深度参考値（HF680）
| 分解能 | 読み取り距離 |
|---|---|
| 0.127mm Code39 | 0 ～ 100mm |
| 0.170mm PDF | 0 ～ 110mm |
| 0.254mm Data Matrix | 0 ～ 90mm |
| 0.330mm UPC-A | 0 ～ 210mm |
| 0.508mm Code 39 | 0 ～ 300mm |
| 0.508mm QR | 0 ～ 210mm |
| （**） | バーコードの印刷品質および環境により異なります。 |
■ 仕様（HF680）
| 項目 | 仕様 | |
|---|---|---|
| 寸法(長さ×幅×高さ) | 85mm×88mm×139mm | |
| 重量 | 278g | |
| 電源 | 5 VDC ±0.5V | |
| 消費電流 | 動作時 | 2.0 W (400 mA @ 5V) |
| スタンバイ時 | 0.85W(170mA@5V) | |
| インターフェース | USB、RS-232 | |
| 防塵防滴性能 | 防塵シールド済 | |
| 動作温度 | -10℃ ～40℃ | |
| 保管温度 | -40℃～60℃ | |
| 湿度 | 0%～95%RH 結露無きこと | |
| 落下衝撃 | 1mの高さから落下した衝撃 | |
| 対外乱光 | 0～100,000Lux | |
| 保証 | 3年（ケーブルを除く） | |
■ 読取仕様（HF680）
| 項目 | 仕様 |
|---|---|
| 照明 LED | 可視光 赤色LED 645 nm （エイミング 624 nm） |
| イメージセンサー | 1280ｘ800ピクセル エリアイメージャー |
| 分解能 | 1次元 0.0762mm / 2次元 0.170mm |
| スキャン角度 | 水平 47° 垂直 30° |
| スキュー角 | ±70° |
| ピッチ角 | ±60° |
| 読み取り可能移動速度 | 250cm/秒（UPC 100％） |
仕様（HF680E）
■ 読取深度参考値（HF680E）
| 分解能 | 読み取り距離 |
|---|---|
| 0.127mm Code39 | 15 ～ 115mm |
| 0.170mm PDF | 15 ～ 125mm |
| 0.254mm Data Matrix | 15 ～ 105mm |
| 0.330mm UPC-A | 0 ～ 225mm |
| 0.508mm Code 39 | 0 ～ 225mm |
| 0.508mm QR | 15 ～ 225mm |
| （**） | バーコードの印刷品質および環境により異なります。 |
■ 仕様表（HF680E）
| 項目 | 仕様 | |
|---|---|---|
| 寸法(長さ×幅×高さ) | (L)73mm x (W)74mm x (D)67.5mm | |
| 重量 | 140g（ケーブル含まず） | |
| 電源 | 5VDC ± 0.5V | |
| 消費電流 | 動作時 | 2.0 W (400 mA @ 5V) |
| スタンバイ時 | 0.85W(170mA@5V) | |
| インターフェース | USB、RS-232 | |
| 動作温度 | -10℃ ～50℃ | |
| 保管温度 | -40℃～60℃ | |
| 湿度 | 0%～95%RH 結露無きこと | |
| 落下衝撃 | 1.5mの高さから落下した衝撃 | |
| 対外乱光 | 100,000Lux | |
| 保証 | 3年（ケーブルを除く） | |
■ 読取仕様（HF680E）
| 項目 | 仕様 |
|---|---|
| 照明 LED | 可視光 赤色LED 645 nm （エイミング 624 nm） |
| イメージセンサー | 1280ｘ800ピクセル エリアイメージャー |
| 分解能 | 1次元 0.0762mm / 2次元 0.170mm |
| スキャン角度 | 水平 47° 垂直 30° |
| スキュー角 | ±70° |
| ピッチ角 | ±60° |
| 読み取り可能移動速度 | 250cm/秒（UPC 100％） |
型番
HF680 ハンズフリーエリアイメージャ
セット内容
- 本体
- ケーブル
- ドキュメント
- ACアダプタ（*1）
| 型番 | 仕様 |
|---|---|
| HF680-R0-1USB | Orbitハンズフリーエリアイメージャ(白), USB 1.5m |
| HF680-R0-2USB （販売終了） |
Orbitハンズフリーエリアイメージャ(白), USB 2.7m |
| HF680-R1-1USB | Orbitハンズフリーエリアイメージャ(黒), USB 1.5m |
| HF680-R1-2USB （販売終了） |
Orbitハンズフリーエリアイメージャ(黒), USB 2.7m |
| HF680-R0-1RS232-US （販売終了） |
Orbitハンズフリーエリアイメージャ(白), RS232C 1.5m, ACアダプタ付属 |
| HF680-R0-2RS232-US （販売終了） |
Orbitハンズフリーエリアイメージャ(白), RS232C 2.7m, ACアダプタ付属 |
| HF680-R1-1RS232-US （販売終了） |
Orbitハンズフリーエリアイメージャ(黒), RS232C 1.5m, ACアダプタ付属 |
| HF680-R1-2RS232-US （販売終了） |
Orbitハンズフリーエリアイメージャ(黒), RS232C 2.7m, ACアダプタ付属 |
| (*1) | RS232モデルのACアダプタ付属型番のみ |

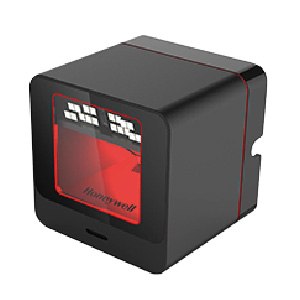

■ 固定型
セット内容
- 本体
- ケーブル
- ドキュメント
| 型番 | 仕様 |
|---|---|
| HF680E-R1-0USB | Orbitハンズフリーエリアイメージャ(固定型・黒), USB 1.5m |
| HF680E-R1-1USB-J （販売終了） |
Orbitハンズフリーエリアイメージャ(固定型・黒), USB 0.8m |

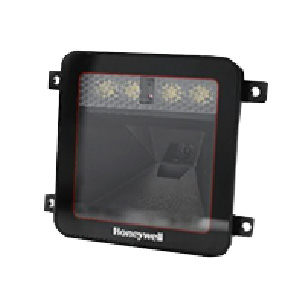

■ 組込型（販売終了）
セット内容
- 本体
- ケーブル
- ドキュメント
| 型番 | 仕様 |
|---|---|
| HF680M-R1-1USB （販売終了） |
Orbitハンズフリーエリアイメージャ(組込専用・黒), USB 1.5m |
| HF680M-R1-1RS232 （販売終了） |
Orbitハンズフリーエリアイメージャ(組込専用・黒), RS232C 1.5m, ACアダプタ無し |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
