HF800 工業向け固定式 2次元コードリーダ

案件対応:お問い合わせください

  • 読み取り バーコード・二次元コード
  • 接続 RS232C・RS485・イーサネット
  • 2次元
    コード
  • バーコード
  • DPM
  • RS232C
    接続
  • RS485
    接続
  • イーサ
    ネット
    接続
  • IP65
  • 保証:1年

高堅牢固定式 二次元コードリーダ

工業向け固定式バーコードリーダ HF800

Honeywell HF800は生産ラインや物流センターでのコンベア搬送、自動化するFA業界でのロボット輸送など、 高い読取性能と堅牢性が求められる現場での運用を想定した固定式 2次元コードリーダーです。

工業向け固定式バーコードリーダー HF800

物流・生産ラインに最適

広視野読み取りが可能なため、物流・生産ラインの使用に最適です。

工業向け固定式バーコードリーダー HF800

高速移動読み取り

物流センターでのベルトコンベア搬送、生産ラインの搬送など、移動するコードを安定して読み取ります。

工業向け固定式バーコードリーダー HF800

LEDインジケータ

製品に搭載されたLEDインジケータにより、機器の状態を瞬時に把握できます。

工業向け固定式バーコードリーダー HF800

Ethernet対応(DHCP・固定IP)

Ethernetインターフェイスを搭載し、ネットワーク環境での機器制御・データ通信が可能です。

工業向け固定式バーコードリーダー HF800

高堅牢・防塵防水

物流・生産ラインでの運用に耐える高堅牢性と、IP65準拠の防塵防水、摂氏0℃から50℃でご利用いただけます。

工業向け固定式バーコードリーダー HF800

DPM対応固定式スキャナ

製品に直接2次元コードを印字するダイレクトパーツマーキング(DPM)においても、高速読み取りが可能です。

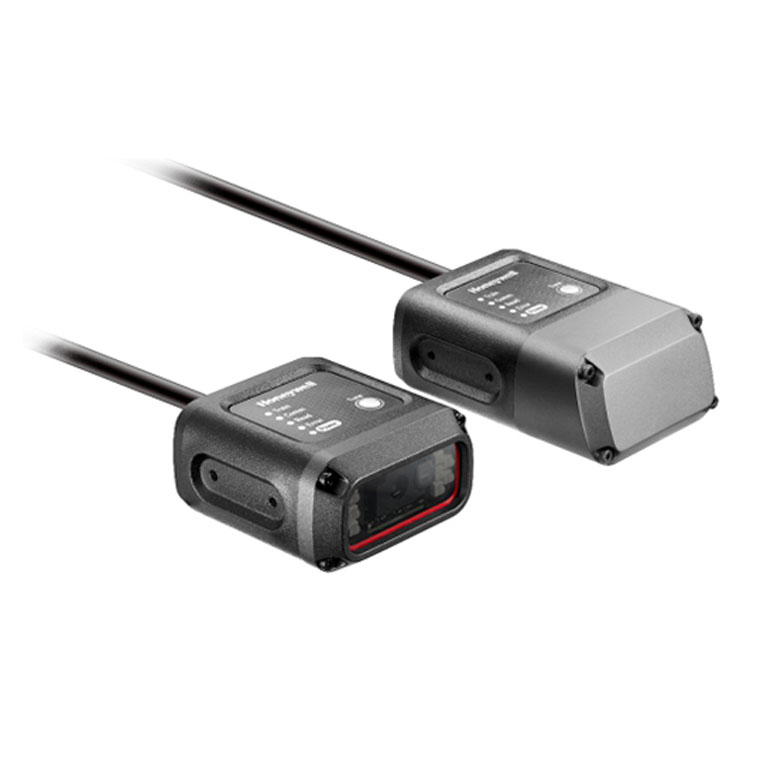

スキャン方向の異なる2モデル

スキャンウィンドウの方向が異なる2モデルをラインナップ。

  • フロントビューモデル(Horizontal mount:0°)
  • サイドビューモデル(Vertical mount:90°)

3つの読み取りタイプから選択

使用用環境に応じて3 タイプから選択することができます。

  • HD(高分解能)
  • SR(標準レンジ)
  • ER(拡張レンジ)

仕様

対応バーコード

一次元コード(バーコード)
JAN13、JAN8、アドオンコード、EAN13/8、 Code128&GS1-128(旧UCC/EAN128)、Code39、UPC-A、UPC-E、 Codabar(NW-7)、ITF(インターリーブド 2of5)、 Code11、Code93、Codablock、 GS1 Databar Expanded、GS1 Databar Limited、 GS1 DataBar Omnidirectional、GS1 Databar Truncated Matrix 2of5、Standard 2of5、インダストリアル 2of5など
二次元コード(QRなど)
QRコード(QR Code)、マイクロQRコード(Micro QR Code)、 PDF417、マイクロPDF417(Micro PDF 417)、 GS1コンポジット(GS1 Composite)、 (RSS14, RSS Stacked, RSS Limited, RSS Expanded, CC-A, CC-B)、 Maxi Code、Data Matrix、Aztec Code、Codablock F、GS1 DataBar(RSS/RSS 合成シンボル)など

読取深度

読取深度:標準レンジ (SR)

シンボル(分解能) フロントビューモデル
(Horizontal mount:0°)
サイドビューモデル
(Vertical mount:90°)
Code 39(0.101mm) - -
Code 39(0.127mm) 64-140mm 39-115mm
UPC(0.330 mm) 55-405mm 30-380mm
DataMatrix( 0.254mm) 62-190mm 37-165mm
DataMatrix( 0.508mm) 47-375mm 25-350mm

読取深度:高分解能(HD)

シンボル(分解能) フロントビューモデル
(Horizontal mount:0°)
サイドビューモデル
(Vertical mount:90°)
Code 39(0.101mm) 50-80mm 25-55mm
Code 39(0.127mm) 30-115mm 25-90mm
UPC(0.330 mm) 40-175mm 25-150mm
DataMatrix( 0.254mm) 22-128mm 25-105mm
DataMatrix( 0.508mm) 23-195mm 25-170mm

読取深度:拡張レンジ(ER)

シンボル(分解能) フロントビューモデル
(Horizontal mount:0°)
サイドビューモデル
(Vertical mount:90°)
Code 39(0.101mm) - -
Code 39(0.127mm) 147-218mm 122-193mm
UPC(0.330 mm) 71-480mm 46-455mm
DataMatrix( 0.254mm) 135-250mm 110-225mm
DataMatrix( 0.508mm) 102-400mm 77-375mm
※1: シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。

仕様

項目 仕様
イメージセンサ 838 x 640 ピクセル CMOSセンサー グローバルシャッター
読取速度 60fps
インディケータ 5つのステータスLED、ブザー
視野角 水平: 65° , 垂直: 49°
PCS 30%
インターフェイス RS232C、RS485、イーサーネット

寸法/電気仕様

項目 仕様
寸法 フロントビュータイプ
(Horizontal mount:0°)
(L)54.5mm x (W)52.5mm x (D)29mm
サイドビュータイプ
(Vertical mount:90°)
(L)73.2mm x (W)52.5mm x (D)29mm
重量 フロントビュータイプ
(Horizontal mount:0°)
210g(ケーブル含まず)
サイドビュータイプ
(Vertical mount:90°)
265g(ケーブル含まず)
本体素材 亜鉛合金
電源 10~30V DC
消費電流 最大 5W

環境仕様

項目 仕様
防塵防滴 IP65
動作温度 0°C ~ 50°C
保管温度 -20°C ~ 70°C

型番

型番:HF800 固定式 工業用エリアイメージャ

セット内容

  • 本体
  • ドキュメント

型番 仕様
HF800ER-R1-1H Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. ER focus. Horizontal mount
HF800ER-R1-1V Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. ER focus. Vertical mount
HF800HD-R1-1H Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. HD focus. Horizontal mount
HF800HD-R1-1V Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. HD focus. Vertical mount
HF800SR-R1-1H Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. SR focus. Horizontal mount
HF800SR-R1-1V Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. SR focus. Vertical mount
案件対応品について
案件対応品は、弊社までお気軽にご相談ください。
お問い合わせ

オプション

型番 仕様
50143315-002 ACC,Cable(M12 CONN TO RJ45,5M,Ethernet),HF800
50143315-001 ACC,Cable(M12 CONN TO RJ45,2M,Ethernet),HF800
50148058-001 ACC,Cable(DB25F CONN To IO Bulk,5M,RS232),HF800
50142347-001 ACC,Cable(DB25F CONN,1.5M,RS232),HF800
50144214-001 ACC,Cable(DB25F CONN,1.5M,RS485),HF800
HCB-PWR-01 ACC,Power(Adapter and Plug),HF800
50150441-001 MOUNTING BRACKET KIT M6/8 HF800
50150443-001 MOUNTING BRACKET KIT M6/8 FLAT HF800

Honeywell保証システム

型番 仕様
SVCHF800-SG3N HF800, Edge Service, Gold, 5-Day Depot, New 3-Year Contract
SVCHF800-SG5N HF800, Edge Service, Gold, 5-Day Depot, New 5-Year Contract

保守・サポート・注意事項

※:プリンタ専用のWELCOM 5年安心保守プログラムは保証対象が異なりますのでご確認ください。

WELCOMアプリ 対応製品

本製品にはWELCOMアプリの使用ライセンスが付属しています

WELCOMアプリとは

WELCOMアプリとは、WELCOMの業務アプリ群で在庫管理や画像撮影、照合、ウェッジアプリなどがラインナップされており、用途に合ったアプリを利用できます。

弊社から購入(出荷)された対応製品には使用ライセンスが1つ付与されています。1ライセンスで複数のWELCOMアプリが使えます。

※ 同じアプリを複数の端末にインストール場合は、端末毎にライセンスが必要になりますので、弊社までお問合せいただき、追加ライセンスをご購入ください。

WELCOMアプリのユーザー登録が未だの場合は先に ユーザー登録 を行ってください。

※ 改良の為、予告無く外観・仕様を変更する場合があります。

※ 各製品名・社名は該当各社の商標又は登録商標です。
