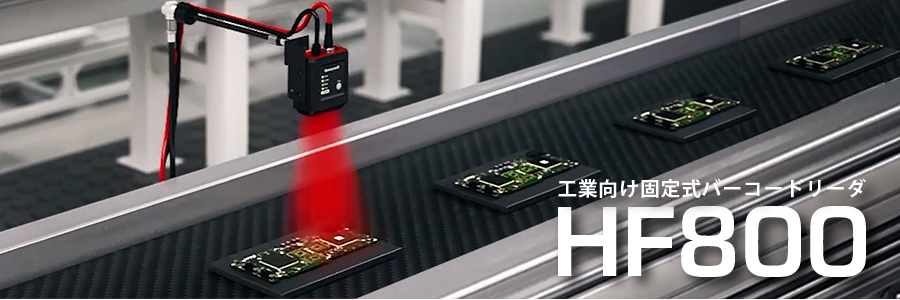

HF800 工業向け固定式 2次元コードリーダ
案件対応：お問い合わせください
- 読み取り バーコード・二次元コード
- 接続 RS232C・RS485・イーサネット
- 2次元
コード - バーコード
- DPM
- RS232C
接続 - RS485
接続 - イーサ
ネット
接続 - IP65
- 保証：1年
- 特長
- 仕様
- 型番
高堅牢固定式 二次元コードリーダ
Honeywell HF800は生産ラインや物流センターでのコンベア搬送、自動化するFA業界でのロボット輸送など、 高い読取性能と堅牢性が求められる現場での運用を想定した固定式 2次元コードリーダーです。

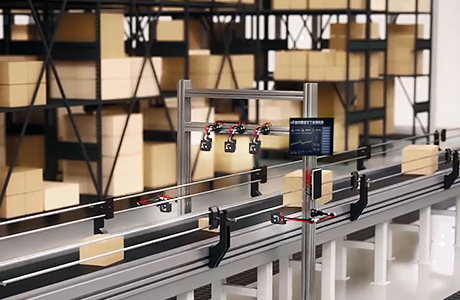

物流・生産ラインに最適
広視野読み取りが可能なため、物流・生産ラインの使用に最適です。

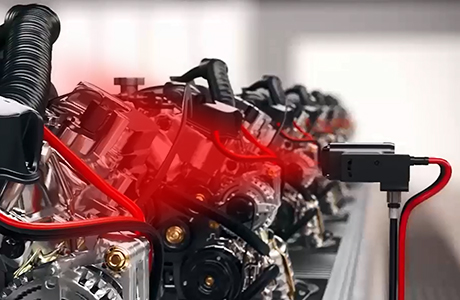

高速移動読み取り
物流センターでのベルトコンベア搬送、生産ラインの搬送など、移動するコードを安定して読み取ります。

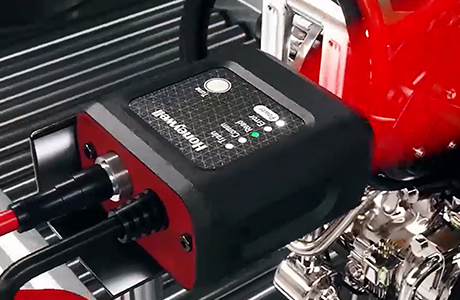

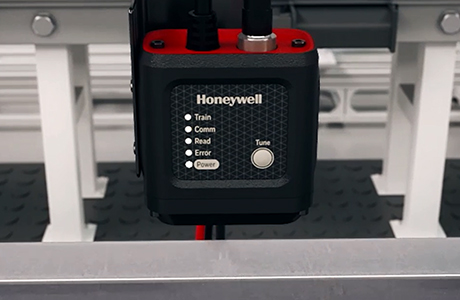

LEDインジケータ
製品に搭載されたLEDインジケータにより、機器の状態を瞬時に把握できます。
Ethernet対応（DHCP・固定IP）
Ethernetインターフェイスを搭載し、ネットワーク環境での機器制御・データ通信が可能です。

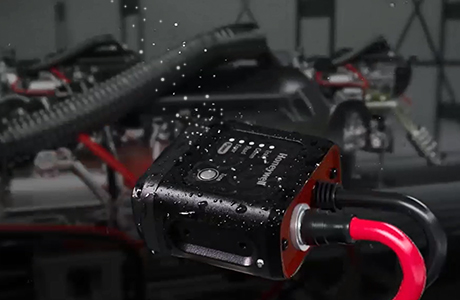

高堅牢・防塵防水
物流・生産ラインでの運用に耐える高堅牢性と、IP65準拠の防塵防水、摂氏0℃から50℃でご利用いただけます。

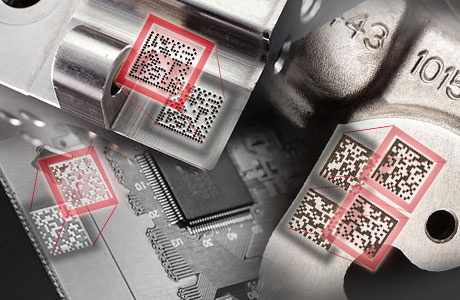

DPM対応固定式スキャナ
製品に直接2次元コードを印字するダイレクトパーツマーキング（DPM）においても、高速読み取りが可能です。
スキャン方向の異なる2モデル
スキャンウィンドウの方向が異なる2モデルをラインナップ。
- フロントビューモデル(Horizontal mount:0°)
- サイドビューモデル(Vertical mount：90°)
3つの読み取りタイプから選択
使用用環境に応じて3 タイプから選択することができます。
- HD（高分解能）
- SR（標準レンジ）
- ER（拡張レンジ）
仕様
対応バーコード
- 一次元コード（バーコード）
- JAN13、JAN8、アドオンコード、EAN13/8、 Code128＆GS1-128(旧UCC/EAN128)、Code39、UPC-A、UPC-E、 Codabar(NW-7)、ITF(インターリーブド 2of5)、 Code11、Code93、Codablock、 GS1 Databar Expanded、GS1 Databar Limited、 GS1 DataBar Omnidirectional、GS1 Databar Truncated Matrix 2of5、Standard 2of5、インダストリアル 2of5など
- 二次元コード（QRなど）
- QRコード(QR Code)、マイクロQRコード(Micro QR Code)、 PDF417、マイクロPDF417(Micro PDF 417)、 GS1コンポジット(GS1 Composite)、 (RSS14, RSS Stacked, RSS Limited, RSS Expanded, CC-A, CC-B)、 Maxi Code、Data Matrix、Aztec Code、Codablock F、GS1 DataBar（RSS/RSS 合成シンボル）など
読取深度
読取深度：標準レンジ （SR）
| シンボル(分解能) | フロントビューモデル (Horizontal mount:0°) |
サイドビューモデル (Vertical mount：90°) |
|---|---|---|
| Code 39(0.101mm) | - | - |
| Code 39(0.127mm) | 64-140mm | 39-115mm |
| UPC(0.330 mm) | 55-405mm | 30-380mm |
| DataMatrix( 0.254mm) | 62-190mm | 37-165mm |
| DataMatrix( 0.508mm) | 47-375mm | 25-350mm |
読取深度：高分解能（HD）
| シンボル(分解能) | フロントビューモデル (Horizontal mount:0°) |
サイドビューモデル (Vertical mount：90°) |
|---|---|---|
| Code 39(0.101mm) | 50-80mm | 25-55mm |
| Code 39(0.127mm) | 30-115mm | 25-90mm |
| UPC(0.330 mm) | 40-175mm | 25-150mm |
| DataMatrix( 0.254mm) | 22-128mm | 25-105mm |
| DataMatrix( 0.508mm) | 23-195mm | 25-170mm |
読取深度：拡張レンジ（ER）
| シンボル(分解能) | フロントビューモデル (Horizontal mount:0°) |
サイドビューモデル (Vertical mount：90°) |
|---|---|---|
| Code 39(0.101mm) | - | - |
| Code 39(0.127mm) | 147-218mm | 122-193mm |
| UPC(0.330 mm) | 71-480mm | 46-455mm |
| DataMatrix( 0.254mm) | 135-250mm | 110-225mm |
| DataMatrix( 0.508mm) | 102-400mm | 77-375mm |
| ※1： | シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。 |
仕様
| 項目 | 仕様 |
|---|---|
| イメージセンサ | 838 ｘ 640 ピクセル CMOSセンサー グローバルシャッター |
| 読取速度 | 60fps |
| インディケータ | ５つのステータスLED、ブザー |
| 視野角 | 水平: 65° , 垂直: 49° |
| PCS | 30% |
| インターフェイス | RS232C、RS485、イーサーネット |
寸法/電気仕様
| 項目 | 仕様 | |
|---|---|---|
| 寸法 | フロントビュータイプ (Horizontal mount:0°) |
(L)54.5mm x (W)52.5mm x (D)29mm |
| サイドビュータイプ (Vertical mount：90°) |
(L)73.2mm x (W)52.5mm x (D)29mm | |
| 重量 | フロントビュータイプ (Horizontal mount:0°) |
210g（ケーブル含まず） |
| サイドビュータイプ (Vertical mount:90°) |
265g（ケーブル含まず） | |
| 本体素材 | 亜鉛合金 | |
| 電源 | 10～30V DC | |
| 消費電流 | 最大 5W | |
環境仕様
| 項目 | 仕様 |
|---|---|
| 防塵防滴 | IP65 |
| 動作温度 | 0°C ～ 50°C |
| 保管温度 | -20°C ～ 70°C |
型番
型番：HF800 固定式 工業用エリアイメージャ
セット内容
- 本体
- ドキュメント
| 型番 | 仕様 |
|---|---|
| HF800ER-R1-1H | Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. ER focus. Horizontal mount |
| HF800ER-R1-1V | Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. ER focus. Vertical mount |
| HF800HD-R1-1H | Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. HD focus. Horizontal mount |
| HF800HD-R1-1V | Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. HD focus. Vertical mount |
| HF800SR-R1-1H | Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. SR focus. Horizontal mount |
| HF800SR-R1-1V | Scanner Only: Tethered Stationary Industrial. 1D, PDF417, 2D. SR focus. Vertical mount |
- 案件対応品について
- 案件対応品は、弊社までお気軽にご相談ください。
お問い合わせ
オプション
| 型番 | 仕様 |
|---|---|
| 50143315-002 | ACC,Cable(M12 CONN TO RJ45,5M,Ethernet),HF800 |
| 50143315-001 | ACC,Cable(M12 CONN TO RJ45,2M,Ethernet),HF800 |
| 50148058-001 | ACC,Cable(DB25F CONN To IO Bulk,5M,RS232),HF800 |
| 50142347-001 | ACC,Cable(DB25F CONN,1.5M,RS232),HF800 |
| 50144214-001 | ACC,Cable(DB25F CONN,1.5M,RS485),HF800 |
| HCB-PWR-01 | ACC,Power(Adapter and Plug),HF800 |
| 50150441-001 | MOUNTING BRACKET KIT M6/8 HF800 |
| 50150443-001 | MOUNTING BRACKET KIT M6/8 FLAT HF800 |
Honeywell保証システム
| 型番 | 仕様 |
|---|---|
| SVCHF800-SG3N | HF800, Edge Service, Gold, 5-Day Depot, New 3-Year Contract |
| SVCHF800-SG5N | HF800, Edge Service, Gold, 5-Day Depot, New 5-Year Contract |
