M-11 卓上・組込型 二次元コードスキャナ

M-11 卓上・組込型 二次元コードスキャナ
M-11
卓上・組込型 二次元コードスキャナ
ベストプライス
安心保証1年二次元コードスキャンバーコードスキャン
  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長
  • 組み込みに最適 スクエアボディ
    POSレジ、キオスク端末、自動ゲートなど
  • 卓上最適 スッキリデザイン
    モバイル決済やチケットリーダの利用もOK
  • 液晶画面シンボル読み取り
  • スキャンウィンドウに強化アクリル採用
  • 聞き取りやすい前面スピーカ採用
  • インターフェイス
    USB[HID/COM]、RS232C

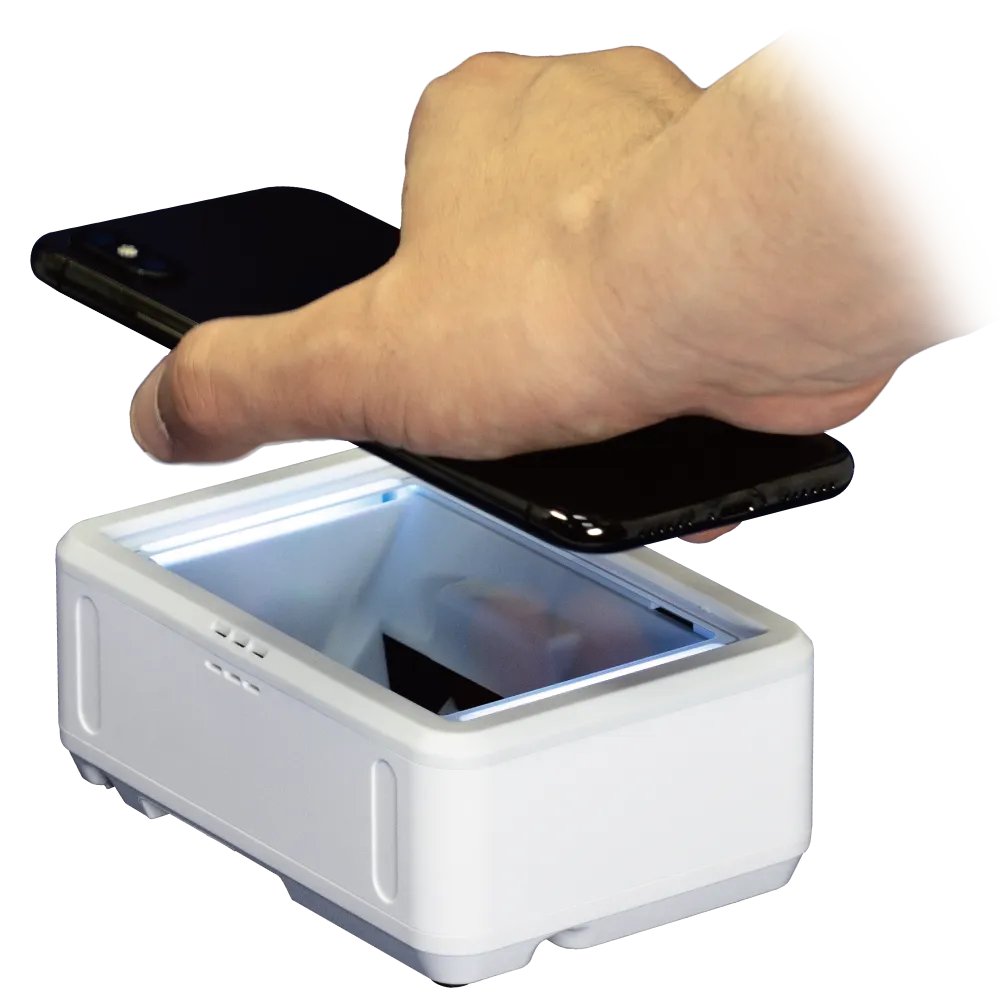

M-11 スマホ画面シンボルを読み取り

自由度の高いケーブル取り回し

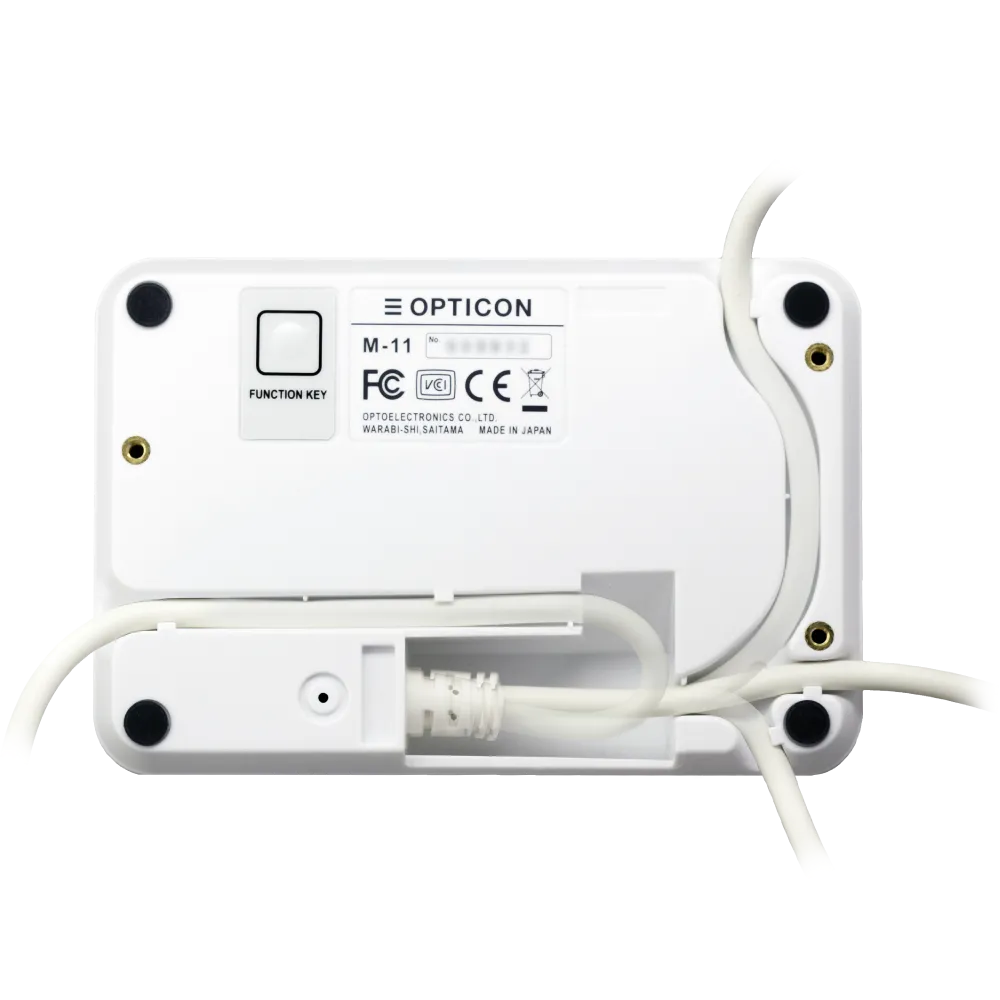

M-11 底面

卓上でケーブル方向が決められるので、配線がスッキリします。

ブレに強い移動体読み取り

M-11 移動体読み取り

動きのある自動ゲートや、スピードが要求されるPOSレジなどに。

仕様

対応バーコードシンボル

二次元コード(QRコード)
PDF417、 MicroPDF417、 GS1 Composite、 Codablock F、 QRコード、 マイクロ QRコード、 Data Matrix ( ECC 200 )、 Maxi Code、Aztec Code、 Chinese Sensible Code
一次元コード(バーコード)
JAN-13/8、EAN-13/8、 EAN-13 Add-on/EAN-8 Add-on、 UPC-A/E、 UPC-A Add-on/UPC-E Add-on、 Code 39、 Code 128、 NW-7 ( Codabar )、 Industrial 2 of 5、 Interleaved 2 of 5、 Code 93、 MSI/Plessey、 GS1-128、 GS1-Databar、 IATA、 ポスタルコード
OCR
Machine readable Travel documents ( Passport )、OCR-font A/B

読取深度

読み取り深度
(*) 周辺温度25℃でのTyp値です。

バーコード

分解能(コード) 読取深度
0.127mm(CODE 39) 19~111mm
0.26mm(EAN/UPC) 0~240mm
0.33mm(EAN/UPC) 0~285mm

二次元コード

分解能(コード) 読取深度
0.169mm(QRコード) 34~99mm
0.381mm(QRコード) 0~221mm

外形寸法

寸法図 M-11
項目 仕様
読み取り方式 モノクロ CMOSエリアセンサ
画素 100万画素 ( H : 1280 x V : 800 )
フレームレート 120fps ( 最大)
光源 白色 LED
読み取りウィンドウ 鉛筆硬度 : 6H~7H / モース硬度 : 4 相当
読み取り確認 サイドバー3色LED ×2、スピーカ
最小分解能 バーコード:0.1㎜
二次元コード:0.169㎜
移動体読み取り 2.54m/s(0.33mm EAN/UPC @100mm)
インターフェイス USB(HID/COM)、RS-232C
入力電源電圧 4.5~5.5V
ケーブル 2.0m ストレート標準(脱着式接続済み)
動作温度 -5~45℃
動作湿度 10~90%RH(非結露/非氷結)
保管温度 -30~60℃
保管湿度 10~90%RH(非結露/非氷結)
防塵・防滴 IP42相当
重量 約220g(ケーブル含まず)
外形寸法 84.4(D) × 124.4(W) × 48(H)mm
保証 1年(ケーブル・付属品を除く)
(*) 読み取りはコード品質、周囲照度、画面輝度など諸条件に影響されます。
事前に、実際の環境にて、実運用テストの実施をお奨めします。
型番

■ M-11 卓上・組込型スキャナ

型番 仕様
M-11-WHT-USB 卓上・組込型スキャナ(白), USB標準2.0mケーブル付
(*) USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。
Windows 10/11に対応しています。
ダウンロード

■ ドキュメント

名称 対応モデル
パスポートOCR設定コード L-22X/L-46X/M-11
OPN-3102/PR-11
ダウンロード
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
