MODEL 1663 コードレス・モバイルリニアイメージャ

MODEL 1663 リニアイメージャ
CipherLab 製品リストへ
MODEL
1663シリーズ
コードレス
モバイルリニアイメージャ
カタログ DL
ベストプライス
安心保証1年Bluetooth通信

おすすめBluetoothデバイス

特長
  • 高性能リニアイメージャエンジン搭載
  • 小型・軽量設計約106g
  • データコレクタとしても動作可能
    4MBフラッシュメモリ(JAN-13 240,000件分)
  • バイブレータ搭載
  • 長時間動作40時間
  • 最大20mのBluetooth Class 2 無線通信 SPP/HIDプロファイルに対応

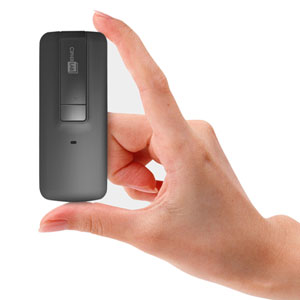

小型計量設計

InfoHunter(TM) Plus for Smart Phone ! iPhone/iPad/Androidで即業務が可能 !

スマートフォン/タブレット専用 データ収集サポートアプリ「InfoHunter(TM)Plus」と連携すれば、機動力のある業務が遂行できます。

■ InfoHunter(TM) Plus の主な機能

  •  コード・数量・画像(カメラ)の収集が可能
  •  マスタ参照
  •  収集データのFTP送信
  •  収集データのメール送信
  •  収集データのプリンタ出力(Android)

仕様

対応バーコードシンボル

一次元コード(バーコード)
JAN/EAN/UPC コード39 コーダバー(NW7) , インダストリアル 25, コード128, GS1-128, コード93, GS1 DataBar, インターリーブド25, IATA, コード32, MSI/Plessey, 他
項目 仕様
電源 専用リチウムイオン充電池パック 3.7V, 850mAh (*1)
消費電流 待機時 20mA @ 3.7V
読取時 224mA @ 3.7V
外形寸法 113(L) x 45(W) x 30(H)mm
重量 約106g (電池含む)
メモリ 送信バッファ 2KB (JAN-13, 128件相当)
バッチメモリ 4MB (JAN-13, 240,000 件相当)
キーパッド 2 キー(トリガキー, 電源キー)
インディケータ ビープ プログラマブルトーン
LED 赤/青2 色発光
バイブレータ 長さ調整可能
スキャナ部 光源 赤色LED625nm+/-5
読取速度 200 スキャン/秒
読取角度 ピッチ +/-70°, スキュー +/-70°
PCS 30% min (UPC/EAN 100%)
分解能 バーコード 0.0762mm
読取深度 2.4 ~ 38cm
(*) バーコードの品質/密度に依存
無線部 規格 Bluetooth Version 2.1 + EDR Class 2
通信距離 見通し20m (*2)
プロファイル SPP マスター/スレーブ, HID
動作温度 0℃~ +50℃
保管温度 -20℃ ~ +60℃
湿度 10% ~ 90% 氷結・結露無し
落下衝撃 1.5m の高さから複数回コンクリート面に自然落下後、動作に支障なし
保護構造 IP42
耐静電気 +/-15KV 気中, +/-8KV 接触
EMC 規格 CE, FCC, TELEC
(*1) 下記の条件にて、約40 時間の連続稼働が可能です。
・Bluetooth 常時接続
・5 秒に1 回バーコード読み取り
(*2) 電波の特性上、周囲の電波状況・障害物・設置環境により異なります。
弊社では、事前に実機によるテストをお勧めしております。
型番

MODEL 1663 コードレス・モバイルリニアイメージャ

セット内容

  • 本体
  • 充電池
  • USBケーブル
  • ストラップ
  • ドキュメント



型番 仕様
1663
RoHS対応(*1) (*2)
コードレス・モバイルリニアイメージャ, 黒ハウジング
(*1) 充電池パック/ストラップが付属します。
(*2) 弊社型式3610/BT-USB又は動作確認済みの市販Bluetoothドングルをご利用下さい。
お手持ちのBluetoothデバイスと接続される場合は、必ず事前に接続確認をお客様にてお願いします。

■ オプション

LC-1660
保護カバー
型番 仕様
CHGR-1661
RoHS対応
充電器(充電池単体), 黒ハウジング
RBATT-1661
RoHS対応
充電池パック(3.7V/850mAh)
3610
RoHS対応(*3)
専用Bluetooth USBドングル
BT-USB Bluetoothクラス2 USBドングル

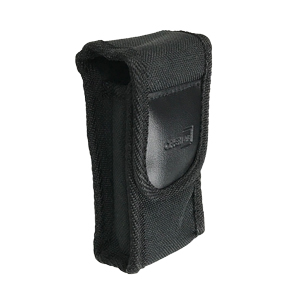

LC-1660 保護カバー
BOOTS-166X 166X専用ラバーブーツ
(*3) USBキーボード(HID)及びUSBバーチャルCOMインターフェイスに対応しています。
USBキーボードインターフェイスは、Windows 7(32&64ビット) / 8(32&64ビット) / 10(32&64ビット)に対応しています。
USBバーチャルCOMインターフェイスは、Windows 8(32&64ビット) / 10(32&64ビット)に対応しています。
ダウンロード

■ マニュアル

名称 対応モデル
コードレス・モバイルリーダ
パラメータ設定ガイド
(1663.pdf :1.5MB)

1663

ダウンロード
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
