ポカヨケとしても利用できる照合機能を内蔵
MS926は、ポケットサイズのボディに、ポカヨケとしても利用できる照合機能を内蔵したワイヤレス 2D ポケットスキャナです。 1インチの OLED ディスプレィと軽量で携帯性の高い設計により、MS926は、1次元またはQRコードを含む2次元バーコードを読み取り、その場でスキャンした情報を確認することができます。
- 特長
- 仕様
- 型番
- ダウンロード
特長
コンパクトボディに有機ELディスプレイを搭載
ポカヨケ照合機としても利用できるMS926は、胸ポケットにも簡単に入る軽量でスタイリッシュなデザインのバーコードリーダです。
特別なトレーニングを必要とせず、初めてのユーザでも感覚的に使用法を習得できます。
明るく、読みやすい1インチのOLED(有機EL) ディスプレイは、一目でスキャンしたデータの確認を行えます。
また、IP42の防塵・防水性能を持ち、1.5mの落下テスト(コンクリート床への落下テストの後、スキャナの機能には影響が無いことを確認)にも合格しています。QRコードも読み取り可能な高性能2D スキャンエンジンを搭載し、スマートフォンの液晶画面や紙に印刷されたバーコードを、向きを気にすることなく確実に読み取ります。
用途に合わせた選択が可能
様々な機器と接続が可能(MS926)
MS926の無線機能は、Windows、iOSまたは Android のPC、タブレット/スマートフォンとスムーズかつ簡単に接続することができます。
通信距離は見通しで最大10mです。
フル充電から約5時間の連続駆動が可能で、デフォルト設定で3分以上使用しない場合は、自動的に電源がオフになります。
充電専用クレードル(1スロット・ 5スロット)がオプションで用意されています。 MS926には付属micro USB ケーブルでPC等のUSBポートから、充電や、データ送受信も行うことができます。
専用ドングルで簡単接続(MS926 Plus)
通信用USBドングル、USBケーブルの他、充電クレードル、ACアダプタも標準品に含むオールインワンパッケージです。
専用USB通信ドングルとのペアリング機能により、MS926Pは複雑な設定なしにPCと簡単に接続でき、見通し約10m の無線通信を実現。簡単な接続なので有線バーコードスキャナのように手軽に利用できます。
MS926Pはヘルスケアの業務にも適しています。看護師が持ち歩くのに便利なポケットサイズで、赤色LED照明はバーコードを読み取り時に患者さんが眩しさを感じずに行えます。 バイブレーションモードも備えており、音を出したくない場合により場面にも最適です。
本製品はWELCOMアプリ使用ライセンス付き
「棚おろっぴ™」は帳簿に記録された在庫数を設定した後、実在庫をカウントすれば帳簿との差がすぐにわかるアプリです。 商品・部品管理のほか、図書館などの蔵書管理にも使用されています。
ポカヨケとしても使用できるデータ照合機能
MS926は、スキャンデータのメモリ機能に加え、タイムスタンプ付与機能や、ポカヨケとしても使用できる1:1、1:NまたはN:N(ルックアップテーブル)としての照合機能を搭載しています。
これら機能を組み合わせることにより、現場や倉庫での取違いの防止チェックや、照合結果のログ出力による履歴管理など、さまざまな用途で利用できます。
照合開始位置と照合文字数を設定するだけで、バーコード内の特定の箇所との照合も可能です。
1:1照合
1:N照合
照合結果が一目でわかる〇✖表示
バーコードを狙い易い赤色エイマー(照準)
照合結果ログ出力例 …タブ区切り、タイムスタンプ付与を設定しEXCEL上に出力
照合結果をファイル形式で取得できる専用アプリ『ComToText』
MS926シリーズ専用のWindows10 PC用アプリケーション『ComToText』(コム ツー テキスト)を使用すると、照合結果データをファイル形式で簡単に取得することができます。
PCへのデータ転送は、付属のUSBケーブルで行いますので、Bluetoothの設定は不要です。
保存されるファイルは、自動的に年月日時分秒を含みますので、誤ってファイルを上書きしてしまうミスを避けることができます。
仕様
対応バーコード
■MS926
- 一次元コード(バーコード)
- UPC-A, UPC-E, JAN/EAN-8, JAN/EAN-13, CODE 39, CODE 128, GS1 128, I 2 of 5, NEC 2 of 5, CODE 93, Codabar(NW7), GS1DataBar Omnidirectional,GS1DataBar Limited, GS1DataBar Expanded, CODE 11, MSI, UPC-E1, S 2 of 5 Indus, S 2 of 5 IATA, Matrix 2 of 5
- 一次元 郵便コード
- 中国郵便, 韓国郵便
- 二次元コード(QRなど)
- QR コード, Data Matrix, Aztec Code, PDF417, Macro PDF417, Micro PDF417, MaxiCode, Codablock A, Codablock F, GS1 コンポジット, 漢信コード
- 二次元 郵便コード
- オーストラリア郵便, 英国郵便, カナダ郵便, InfoMail, Intelligent Mail Bar Code, 日本郵便, KIX (オランダ) 郵便, GS1 コンポジット, 韓国郵便, Planet Code, Postal, Postnet
■MS926P
- 一次元コード(バーコード)
- Code 128, EAN/JAN-13, EAN/JAN-8, Code 39, UPC-A, UPC-E, Codabar(NW7), Interleaved 2 of 5(ITF), ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey, etc.
- 二次元コード(QRなど)
- PDF417, QR Code, Data Matrix, Han Xin Code,PDF417
※ | 分割/連結QRコードには対応していません。 マイクロPDF417には対応していません。 合成シンボル(CC-A/B/C)には対応していません。 |
読取深度
■MS926
シンボル | 読取深度 |
---|---|
UPC 100% | 5.5 cm ~28 cm |
Code39 (0.127mm / 5mil) |
6.1 cm ~13 cm |
Code39 (0.508mm / 20mil) |
6 cm ~38 cm |
PDF417 (0.17mm / 6.7mil) |
6 cm ~12.5 cm |
Data Matrix (0.254mm / 10mil) |
6 cm ~13 cm |
QR (0.508mm / 20mil) |
5 cm ~23 cm |
※ | メーカ参考値です。周囲環境やコード品質に大きく影響を受けます。 |
■MS926P
シンボル | 読取深度 |
---|---|
EAN-13 (0.33mm / 13 mil ) |
6.0 cm ~ 29 cm |
Code 39 (0.127mm / 5 mil) |
5.5 cm ~ 16.5 cm |
PDF417 (0.17mm / 6.7 mil) |
5.5 cm ~ 13.5 cm |
Data Matrix (0.254mm / 10 mil) |
5.5 cm ~ 13 cm |
QR (0.381mm / 15 mil) |
4.5 cm ~ 17.5cm |
※ | メーカ参考値です。周囲環境やコード品質に大きく影響を受けます。 |
仕様
項目 | MS926/926P |
---|---|
ディスプレイ | 1インチ OLED(有機EL), 128 x 64 |
OS | 独自OS, Windowsホストと接続可能 |
メモリ | 64 Kバイト SRAM / 2Mバイト Flash ROM |
キー | 3 キー: ページアップ, ページダウン, スキャン・電源オンオフ兼用 |
寸法 | 36.9mm x 95.9mm x 21.1mm |
重量 | 63g |
スイッチ寿命 | 1000万回(MS926) 100万回(MS926P) |
有線インターフェイス | USB Type-C(MS926-UUBU00-SG / MS926-30PUGC-SG) micro USB(MS926-UUBB00-SG / MS926-30PBGC-QG・販売終了) |
動作モード | トリガモード, プレゼンテーションモード, 自動モード, バッチモード, ウェッジモード |
スキャナ部
項目 | MS926 | MS926P |
---|---|---|
センサ | CMOS センサ, 640 x 480 ピクセル | CMOS センサ, 752 × 480ピクセル |
照準 | ― | レーザダイオード 650nm |
照明 | 白色 LED, CCT 5000K | 赤色 LED 625nm±10nm |
周辺光 | 100,000 Lux (太陽光) | 0–100,000 lux |
スキャン速度 | 30フレーム/秒 | ― |
スキュー / ピッチ | ±45 ° / ±45 ° | ±55 ° / ±55 ° |
光学的解像度 | 100 cm/s 以下, 最適焦点にて 13 mil UPC | ― |
PCS | 35% (最小) | 20%(最小) |
電源部
項目 | MS926 | MS926P |
---|---|---|
動作電圧 | DC 3V ~ 5V | |
消費電流 | 動作時: 400mA, スタンバイ: 160mA |
動作時: 300mA, スタンバイ: 70mA |
バッテリタイプ | 充電型 リチウムイオンバッテリ | |
バッテリ容量 | 680 mAh | |
充電時間 | 完全充電に約 4 時間 | |
動作時間 | 5 時間, 5秒に1回のスキャン | 9 時間, 5秒に1回のスキャン |
環境仕様
項目 | MS926/926P |
---|---|
ESD保護 | 8K(接触) 12K(気中) , テスト後正常動作 |
耐落下 | 1.5m 高からコンクリート床 (スキャナのみ) |
防塵・防滴 | IP42 |
動作温度 | 0°C ~ 50°C |
保存温度 | -30°C ~ 70°C |
湿度 | 95% 結露無こと |
適合規格 | CE, FCC, BSMI, VCCI, TELEC |
通信部(MS926P)
項目 | 仕様 |
---|---|
通信プロトコル | 標準同梱のUSBドングルとの通信が可能な専用プロトコル通信 |
無線通信部(MS926)
項目 | 仕様 |
---|---|
Bluetooth | Bluetooth 2.1+EDR, クラス 2 |
通信距離(*) | 10m以内 (見通し) |
通信プロトコル | ワイヤレス SPP & HID プロファイル |
※:通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。 |
型番
型番:MS926/926P ポケット2Dバーコードスキャナ
セット内容
- 本体
- ドキュメント
- USBケーブル
- リストストラップ
型番 | 仕様 |
---|---|
MS926-UUBU00-SG | MS926ワイヤレスポケット2Dバーコードスキャナ,USBケーブル,リストストラップ (WELアプリライセンス付) |
MS926-30PUGC-SG | MS926Pポケットバーコードスキャナ(データ照合機能付), 通信ドングル,シングルスロット充電専用クレードル,ACアダプタ,リストストラップ, TYPE-Cケーブル(WELアプリライセンス付) |
MS926-UUBB00-SG (販売終了) |
MS926ワイヤレスポケット2Dバーコードスキャナ,USBケーブル,リストストラップ (WELアプリライセンス付) |
MS926-30PBGC-QG (販売終了) |
MS926Pポケットバーコードスキャナ(データ照合機能付), 通信ドングル,シングルスロット充電専用クレードル,ACアダプタ,リストストラップ, Micro USBケーブル(WELアプリライセンス付) |
オプション
-

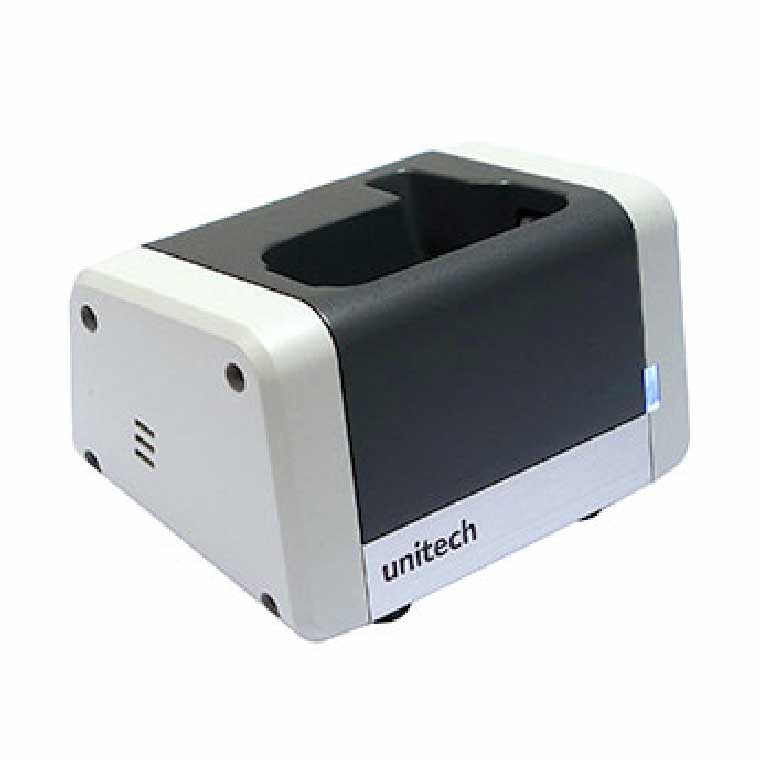

シングル充電専用
クレードル
型番 | 仕様 |
---|---|
5100-900008G | シングルスロット充電専用クレードル,ACアダプタ付(予備用) |
5100-900009G (販売終了) |
5スロット充電専用クレードル,ACアダプタ付 |
ダウンロード
ドキュメント
名称 | 対象 | データ |
---|---|---|
MS926_カタログ(B21).pdf | MS926 | ダウンロード |
