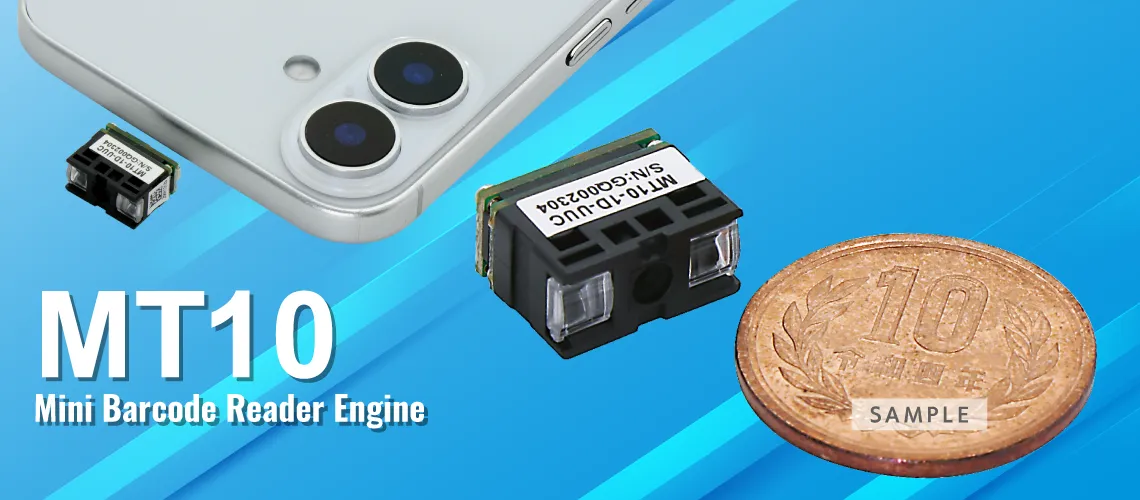

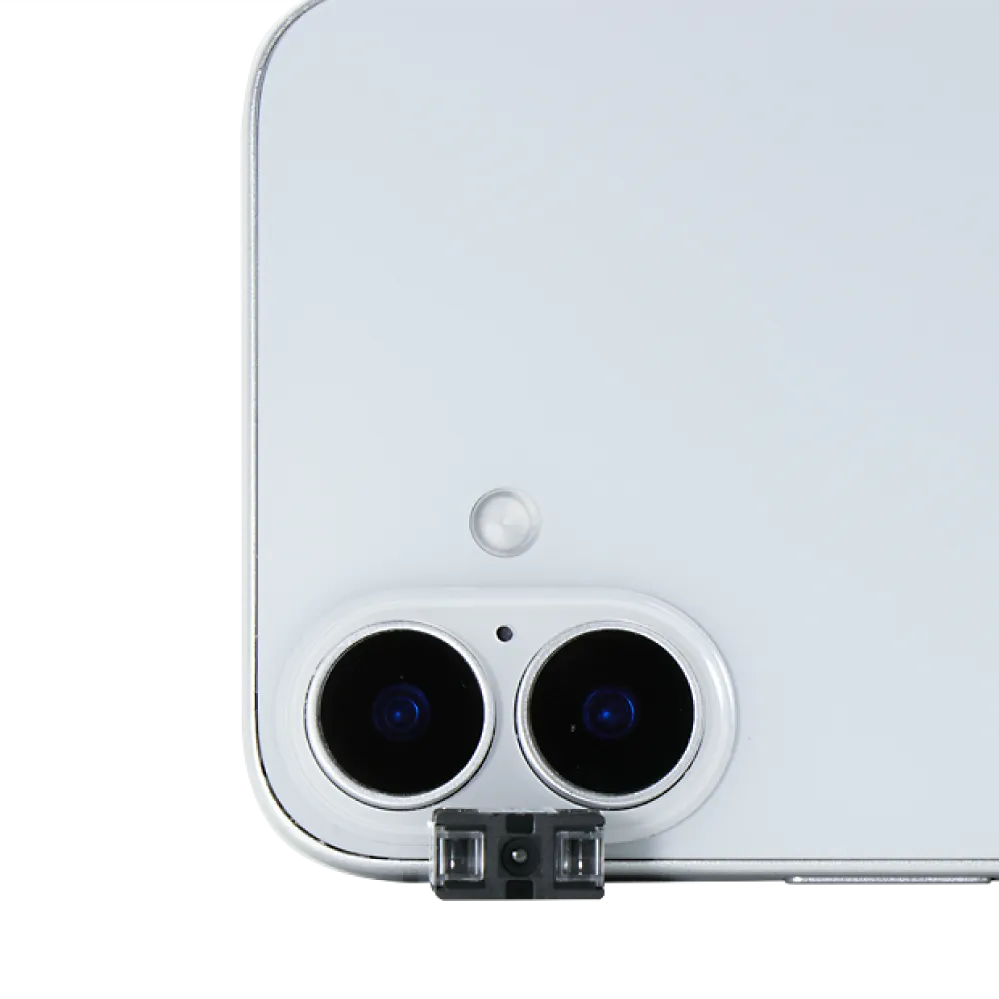

| ※： | 写真のスマートフォン・硬貨は製品に含まれません。 |

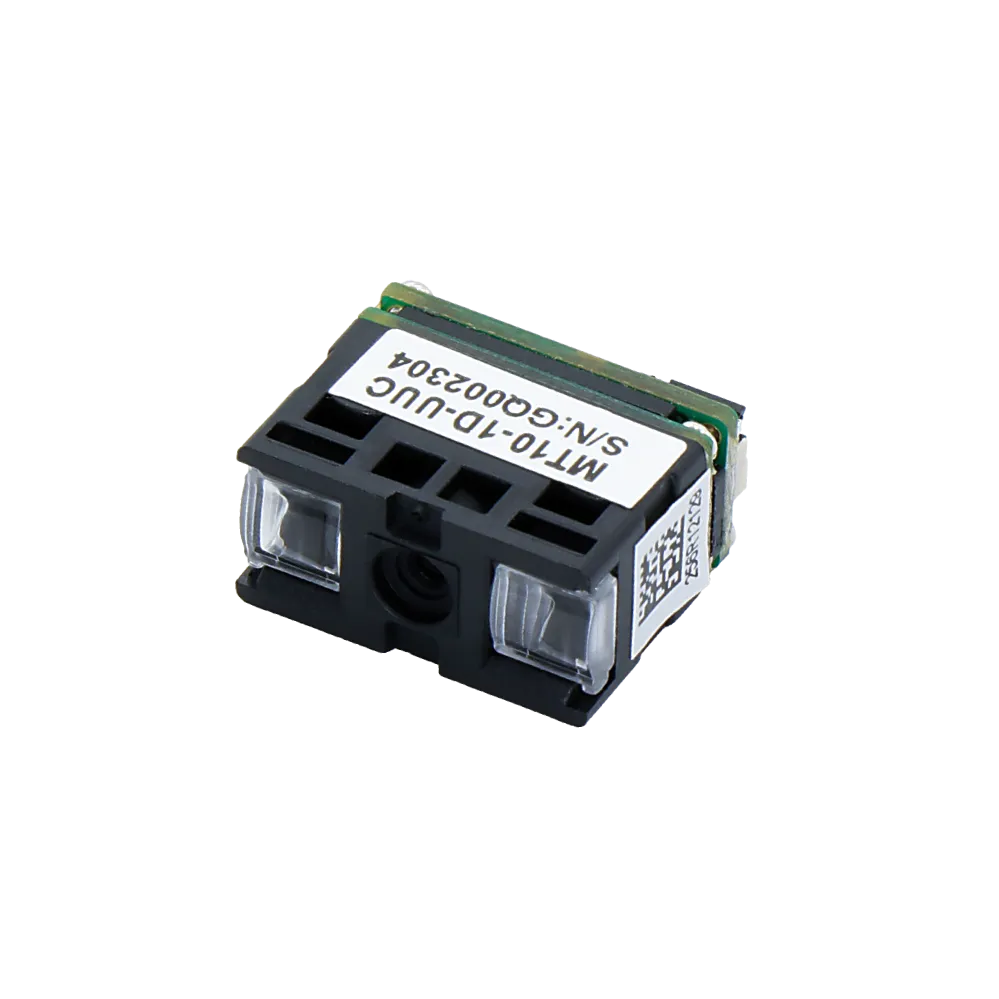

MT10 ミニバーコードリーダエンジン
コンパクトな1Dコードエンジン
ベストプライス
- 読み取り：バーコード
- インターフェイス：
USB/UART
- WELCOMアプリ使用ライセンス付属
- 特長
- 仕様
- 評価用ボード
- 型番
重さ1gの超小型・軽量設計
小型端末への搭載に最適
MT10は、幅14mm x 長さ11.9mm x 高さ7mmの驚異的なサイズとわずか1gの超小型・軽量バーコードリーダエンジンです。
3.3V低消費電力で、スマートフォン・ウェアラブル・産業用PDAなどスペース制限のあるモバイル機器に最適です。
650回／秒で主要バーコードを読み取り、UART／USB HID／USB VCOMなどの複数のインターフェイスに対応します。
高度な光学設計により、暗所から強い直射日光下まで安定した読み取りが可能です。

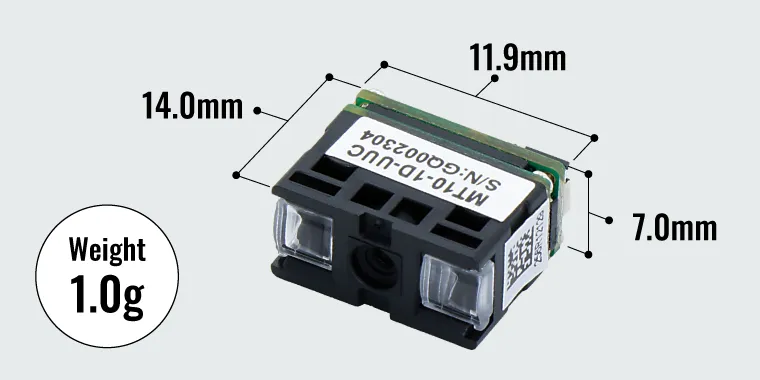

超小型・軽量・省スペース
寸法14×11.9×7mm、重量1gの超小型設計で、スマートフォンやウェアラブル機器など、スペース制約のある端末にも容易に組み込み可能です。
上面・下面どちらからも取り付けられる柔軟な設計により、多くの製品に組み込めます。
優れた読み取り性能
MT10バーコードリーダエンジンは、強化された光学設計と最新のデコードアルゴリズムにより、紙やラベルはもちろん、スマートフォン画面などあらゆるメディアに印刷/表示されたバーコードを正確に読み取ります。
モバイル機器に組み込むことで、電子クーポン・チケット、モバイル決済など、多様な用途に対応できます。
複数のインターフェイスに対応
MT10バーコードリーダエンジンは、USB（HID/VCOM)・UARTといったインターフェイスに対応し、システム設計に合わせて通信方法を選択できます。
優れた耐外乱光性能
MT10バーコードリーダエンジンは、自動的にパラメータを調整して最適な読み取り性能を維持し、暗所でも直射日光下でもバーコードを読み取ります。さらに、スキャンレートは自動調整モード/固定モードに設定できます。
高速スキャンを必要とするアプリケーションから、動き（手振れ・移動体読み取り）や強い光の元で使うスマートデバイスまで幅広く活用できます。
設定コマンドセット
ホスト機器がMT10のすべての機能を設定できる、ダイナミックコンフィギュレーション（Dynamic configurations）に対応したコマンドセットを提供します。 さらに、双方向通信をより理解しやすい、WindowsベースのBEO設定ユーティリティを提供します。MT10のテストを容易に行うことができます。

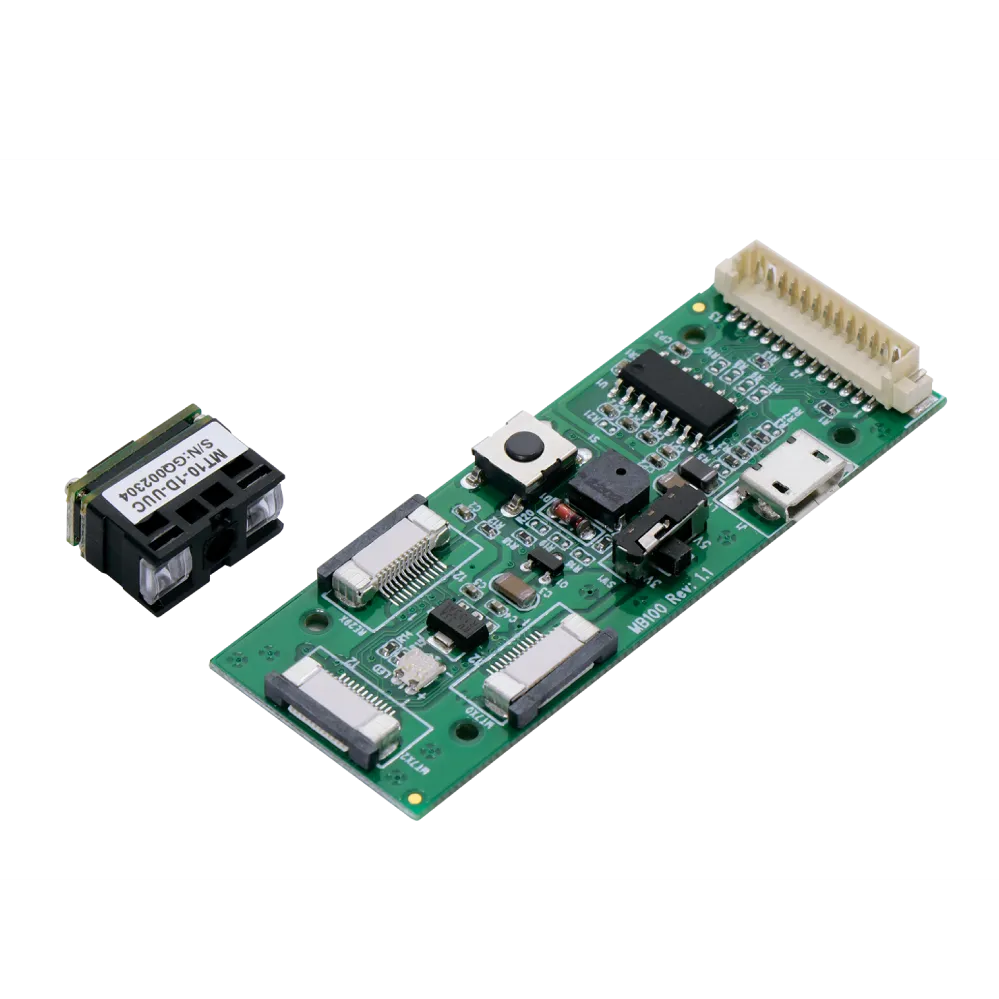

便利な評価用ボード

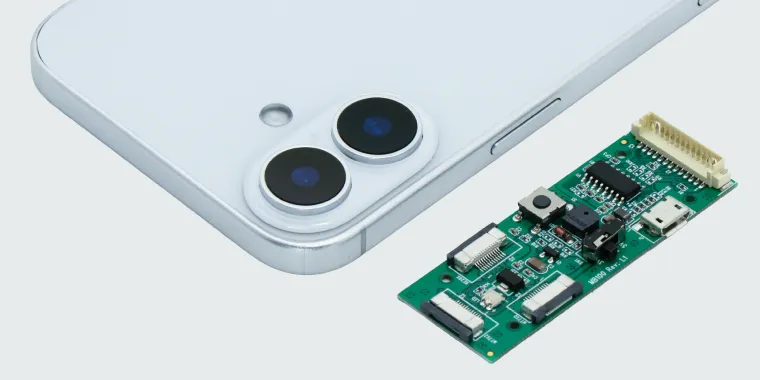

MB100評価用ボード（オプション）は、コードリーダをホスト機器に組み込む前にテストで使用するツールです。
MB100は小型設計のため、ホストシステム内に組み込んで、コードリーダとホスト機器をつなぐインターフェイスボードとしても利用できます。
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。
仕様
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。
読み取り
- 一次元コード（バーコード）
- UPC-A/UPC-E、EAN-8/EAN-13、Industrial 2 of 5、Codabar、Matrix 2 of 5、Code 11、Code 93、Code 32、Code 128、Standard Code 39、Full ASCII Code 39、Interleaved 2 of 5、中国郵便番号、MSI Plessyコード、UK Plessyコード、EAN/UCC 128、Telepenコード、IATAコード、GS1 Databar
読取深度
| ナローバー幅 | 読取深度 |
|---|---|
| Code39（4mil/0.102mm) | 36 ~ 70 mm |
| Code39（5mil/0.127mm) | 30 ~ 95 mm |
| Code39（10mil/0.254mm) | 21 ~ 201 mm |
| Code39（15mil/0.381mm) | 35 ~ 285 mm |
| UPC/EAN（13mil/0.33mm) | 34 ~ 239 mm |
| ※： | 環境光：800lux。メーカによる参考値です。周囲環境やコード品質に大きく影響を受けます。 |
仕様
読み取り
| 項目 | 仕様 |
|---|---|
| 光源 | 625nm 可視光赤色LED |
| センサ | リニアイメージセンサ |
| 分解能 | 4mil/ 0.1mm |
| 視野角 | 41° |
| 走査角度 | ピッチ角
±30° スキュー角度 ±40° ロール角度 ±20° |
| PCS | 30% |
| 読み取り幅 | 140mm（13mil CODE39） |
電気系
| 項目 | 仕様 | |
|---|---|---|
| 電圧 | 3.3±0.15VDC | |
| 電流 | 動作時 | <85mA (USB) <75mA (UART) |
| 待機時 | <45mA (USB) <35mA (UART) |
|
| 静止時（スリープモード） | <500uA (USB) <300uA (UART) |
|
| ESD（※） | 4kV（接触）,8kV（気中） | |
| ※： | ESD保護と電界からの漏洩を防ぐために設計されたハウジングが必要です。 |
接続
| 項目 | 仕様 |
|---|---|
| インターフェイス/プロファイル | UART/TTL USB/HID USB/VCP |
環境
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作時 | -20℃～60℃ |
| 保管時 | -20℃～60℃ | |
| 湿度 | 0% ~ 95% RH (結露なきこと) | |
| 環境光 | 10,0000 lux (太陽光) | |
筐体仕様
| 項目 | 仕様 |
|---|---|
| 重量 | 1g |
| 寸法 | 14mm (W) x 11.9 mm (L) x 7mm (H) |
| コネクタ | 13ピンZIF（ピッチ=0.3mm） |
| ケーブル | 13ピン-12ピン FPCケーブル（ピッチ=0.5mm） |
安全規格
| 項目 | 仕様 |
|---|---|
| EMC/RF | FCC Part 15B Class B, CE EN55022/24/32 |
| 安全規格 | EN/IEC62471（免除グループ） |
| 環境 | WEEE, RoHS 2.0 |
評価用ボード（MB100）
開発効率 UP
MB100 I/OボードはRS232・USB-HID・USB-VCOMといった標準インターフェイスに対応しており、テストやデバッグを簡単に行えます。
さらに、電源電圧を3.3V／5Vで切り替えられるため、多様な開発環境に柔軟に対応でき、開発時間とコストを削減します。
組み込みやすい小型設計
MB100はサイズ23 × 61.5 × 6.5mm、重量6gとコンパクトかつ軽量で、システム筐体内に組み込みやすく、リーダエンジンとホスト機器をつなぐインターフェイスボードとして利用するのにも最適です。
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。
仕様
筐体
| 項目 | 仕様 |
|---|---|
| 重量 | 6g |
| 寸法 | 23mm (W) x 61.5 mm (L) x 6.5mm (H) |
| コネクタ | 13ピン ウェハーコネクタ（ピッチ=1.25mm） microUSBポート |
| ケーブル | Yケーブル microUSBケーブル |
| ボタン | トリガボタン |
| インディケータ | LED、ブザー |
電気系
| 項目 | 仕様 | |
|---|---|---|
| 電圧 | 5VDC±5% | |
| 電流 | 動作時 | リーダエンジンに依存する |
| 待機時 | <20mA | |
| ESD（※） | 4kV（接触）,8kV（気中） | |
| ※： | ESD保護と電界からの漏洩を防ぐために設計されたハウジングが必要です。 |
接続
| 項目 | 仕様 |
|---|---|
| インターフェイス/プロファイル | RS232 USB-HID USB-VCOM |
環境仕様
| 項目 | 仕様 | |
|---|---|---|
| 温度 | 動作時 | 0℃～50℃ |
| 保管時 | -20℃～65℃ | |
| 湿度 | 0% ~ 95% RH (結露なきこと) | |
安全規格
| 項目 | 仕様 |
|---|---|
| EMC/RF | FCC Part 15B ClassB, CE EN55022/24 |
| 環境 | WEEE, RoHS 2.0 |
型番
- 取扱上の注意
- リーダエンジン・基板ボード（PCB）は、静電気に対して影響を受けやすい部品です。
素手でリーダエンジン・基板ボードに触れないでください。
型番：MT10 ミニバーコードリーダエンジン

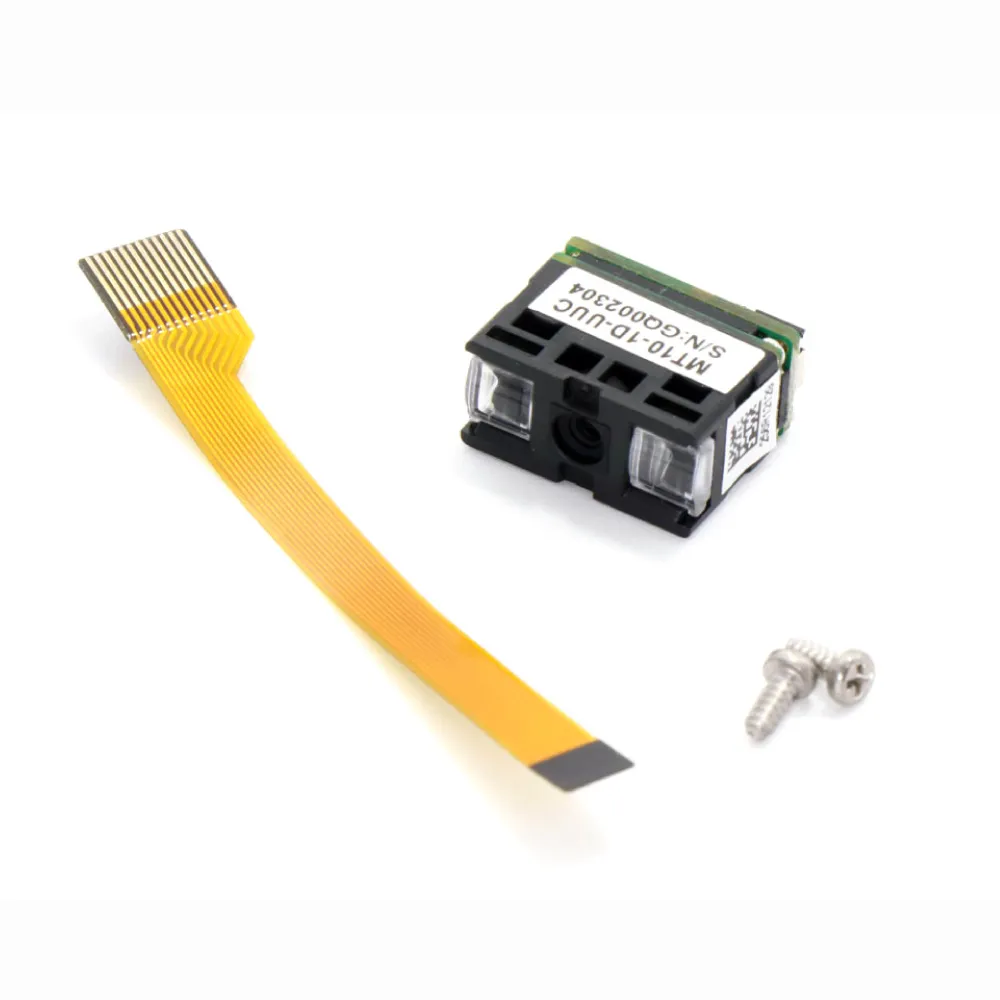

セット内容
- 本体
- 13ピン-12ピン FPCケーブル ブラウン（0.5m）
- タッピングネジ（T1.7x4mm）
| 型番 | 仕様 |
|---|---|
| MT10-1D-UUC | ミニバーコードリーダエンジン, USB/UART/COMMAND |

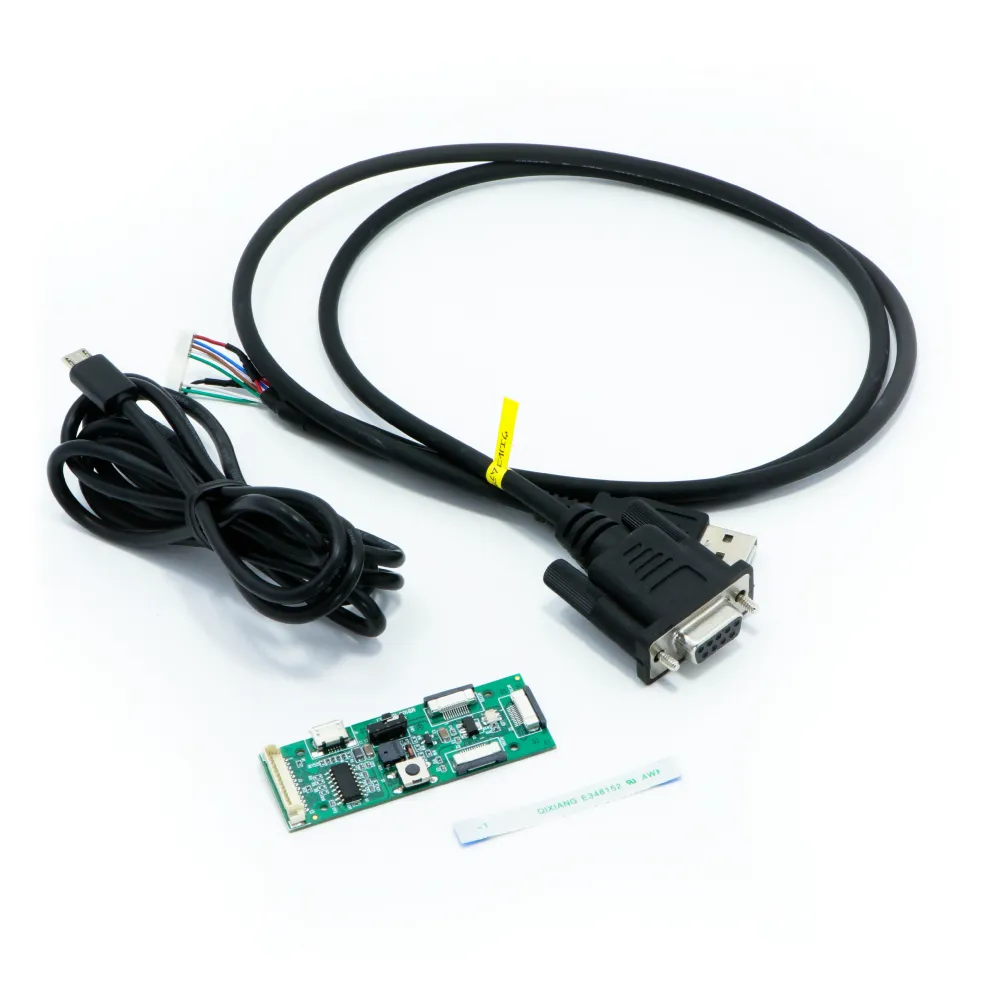

型番：MB100 評価用ボード
セット内容
- 本体
- microUSBケーブル
- Yケーブル
- ハーネス
- ドキュメント
| 型番 | 仕様 |
|---|---|
| MB100-EVBOARD | 評価用ボード(MT10/15/84G) USB/RS232ケーブル付 |
オプション
-
製品名
(型番)
| 型番 | 仕様 |
|---|---|
| MB100-EVBOARD | 評価用ボード(MT10/15/84G) USB/RS232ケーブル付 |
