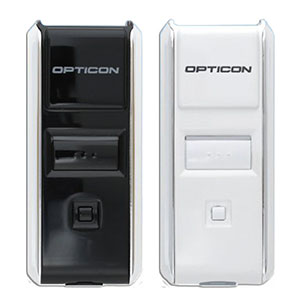

OPN-3002 コードレス 二次元データコレクタ

OPN-3002 コードレス 二次元データコレクタ
MODEL
OPN-3002
コードレス 二次元データコレクタ
カタログ
ベストプライス
Bluetooth通信
バーコードスキャンバーコードスキャンバイブレータbluetooth

  • 特長
  • 仕様
  • 型番
  • ダウンロード
特長
  • 高性能2次元エンジンを搭載
  • Bluetooth Class 2 SPP/HIDに対応
    OPN-3002iは、iOS MFi(RFCOMM)にも対応(専用SDK有り)
  • 超小型・軽量設計
    83.0 x 36.0 x 21.5mm, 約57g
  • リチウムポリマ充電池採用
    連続動作10時間以上
  • 十分な防塵・防滴性能IP42
3002

専用USBドングル(Bluetooth HID対応)

専用USBドングル

シリコン製保護カバー(オプション)

保護カバー底面にシール付、スマートフォンに取り付けて業務が可能です。

InfoHunter(TM) Plus for Smart Phone ! iPhone/iPad/Androidで即業務が可能 !

スマートフォン/タブレット専用 データ収集サポートアプリ「InfoHunter(TM)Plus」と連携すれば、機動力のある業務が遂行できます。

■ InfoHunter(TM) Plus の主な機能

  • ◆最大10個の入力項目を設定できる
  • ◆コード・数量・画像(カメラ)の収集が可能
  • ◆マスタ参照
  • ◆収集データのFTP送信
  • ◆収集データのメール送信
  • ◆収集データのプリンタ出力(Android)

仕様

対応バーコードシンボル

二次元コード(QRコード)
PDF417, MicroPDF417, QR, MicroQR, Aztec Code, MaxiCode, Data Matrix(ECC 0 140/ECC 200) 他
一次元コード(バーコード)
コード39, インターリーブド2/5, コード93, コーダバー(NW7), マトリクス2/5, インダストリアル2/5, コード128, GS1-128, GS1 DataBar, MSI, Plessey, JAN/EAN/UPC, 他

寸法図

項目 仕様
電源 リチウムポリマ充電池 3.7V, 600mAh
連続動作10 時間以上(*1), 充電約3 時間
スキャナ部 光源 赤色LED 617, 15,000mcd
フレームレート 60fps
PCS 値 0.3 以上
分解能 0.127mm(コード39)
湾曲読取 R>=16mm(コーダバー)
R>=20mm(JAN13)>
CPU/メモリ CPU : 32ビット CISC 96MHz
FROM :512KB+32KB,
SRAM :96KB
FROM ストレージ :1MB
RTC 年月日時分秒 (月差+/-90 秒)
キーパッド 2キー(トリガキー, ファンクションキー)
インディケータ ブザー 音量(3 段階), 音程調整可能
LED 赤/緑2 色LEDx2, 青1 色LEDx1
バイブレータ 搭載
無線部 規格 Bluetooth Version 2.1 Class 2
通信距離 見通し10m (*2)
プロファイル SPP マスター/スレーブ, HID
MFi(RFCOMM) : OPN-3002i のみ
接続構成 1 対1 通信
セキュリティ 認証, 暗号化あり
USB I/F HID, USB バーチャルCOM インターフェイス
動作温度 0℃ ~ +50℃
保管温度 -20℃ ~ +60℃
湿度 20% ~ 85% 氷結・結露無し
耐外乱光 蛍光灯下 10,000 lx 以下
太陽光下 100,000 lx 以下
耐落下強度 高さ1.5m からコンクリート床面に自然落下し、動作に異常が無いこと(6 面3 サイクル)
保護構造 IP42
耐静電気 +/ 15KV 非破壊
外形寸法 83.0(D) x 36.0(W) x 21.5(H)mm
重量 約57g
適合規格 RoHS, VCCI クラスB, CE, FCC TELEC(電波法), Bluetooth ロゴ認証
(*1) 下記の条件での参考値であり、保証値ではありません。
・Bluetooth 常時接続
・10 秒に2 回バーコード読み取り
(*2) 電波の特性上、周囲の電波状況・障害物・設置環境により異なります。
弊社では、事前に実機によるテストをお勧めしております。
型番

■ OPN-3002シリーズ コードレス 二次元データコレクタ

型番 仕様
OPN-3002n-BLK (*1)(*2)
RoHS対応
バーコードデータコレクタ,黒, SPP/HID
OPN-3002i-WHT (*1)(*2)
RoHS対応
バーコードデータコレクタ, 白, SPP/HID/MFi(RFCOMM)
OPN-COVER-3002 シリコン製保護カバー, OPN-3002/4000用
OPA-3201-USB 専用USBドングル(Bluetooth HID対応)
(*1) USBケーブル, ネックストラップが付属します。
(*2) お手持ちのBluetoothデバイスと接続される場合は、必ず事前に接続確認をお客様にてお願いします。
ダウンロード

■ マニュアル

名称 対応モデル
ユーザーズメニューブック
(usersmenubook.pdf)
OPL/OPR/OPI/OPNシリーズ ダウンロード
OPN-2002i/n OPN-3002i/n Wireless Data Collector 取扱説明書
(opn2002i.pdf)
OPN-2002i/n,OPN-3002i/n, OPN-2102i/n,OPN-3102i/n ダウンロード
