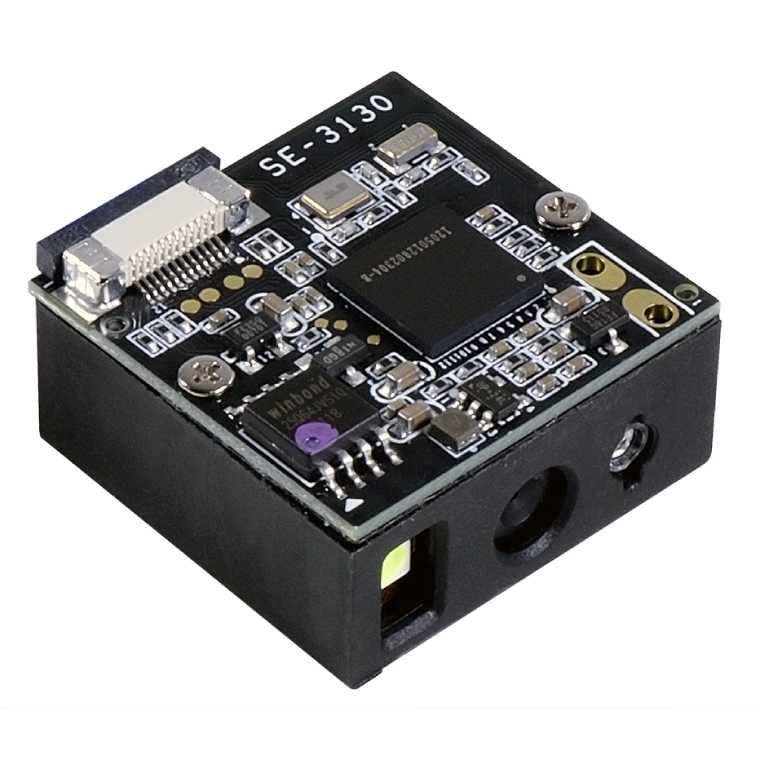

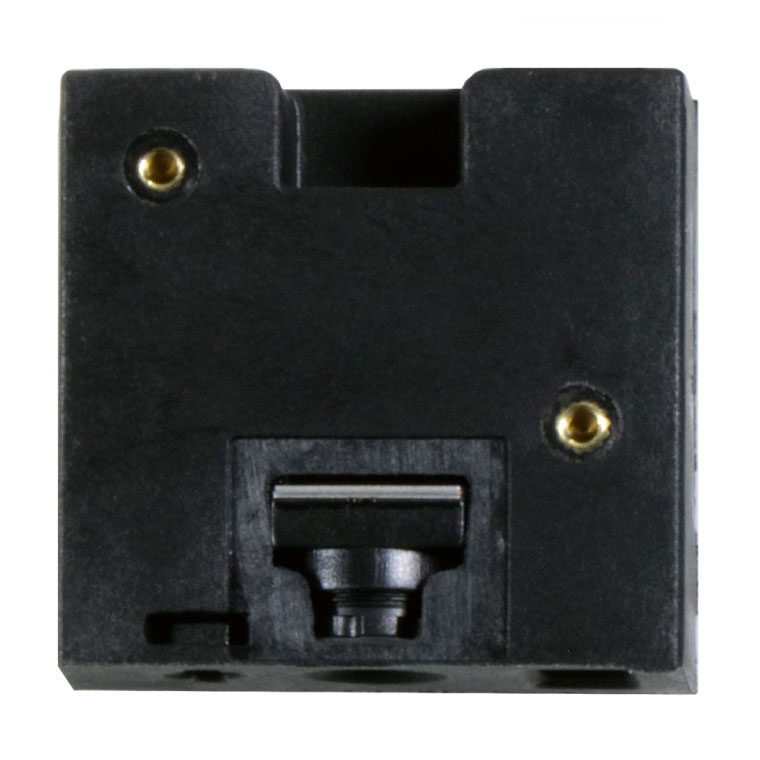

SE-3130 2Dイメージャエンジン
案件対応
- バーコード
- 2次元コード
- 評価ボードあり
- 1年保証
高性能2Dスキャンエンジン
SE-3130は、強力な読み取り性能を備えた2Dスキャンエンジンです。
キオスクなどの組み込みやハンディ/設置タイプのスキャナに利用できます。
狙い撃ちモード対応
エイマで狙ったコードが読み取れます。
多数のコードが並んだ状態でも、必要なコードのみを読み取れます。
- 取扱上の注意
- リーダモジュールは、静電気に対して影響を受けやすい装置です。素手でリーダモジュールに触れないでください。

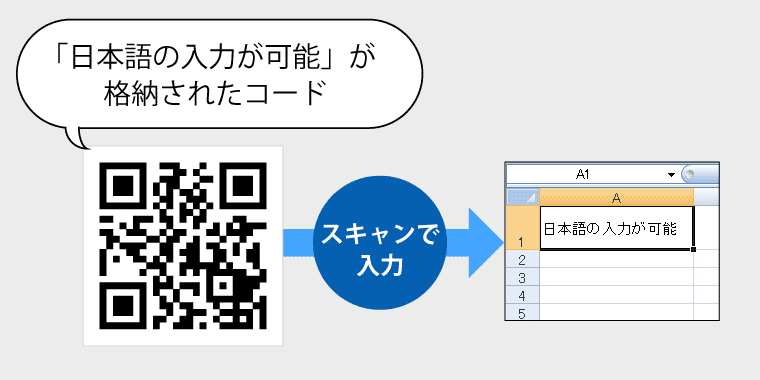

日本語入力に対応（Windowsアプリ）
MS-WORD、MS-EXCELやブラウザなど、Windowsアプリケーションへの日本語入力に標準で対応しています。
| 対応文字種 | 例 |
|---|---|
| 半角英数字カナ | 12345ABCDEFGアイウエオ |
| 全角ひらがな | あいうえお |
| 全角カタカナ | アイウエオ |
| 漢字 | 漢字がエンコードされたQRコードにも対応 |
| ※： | アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。 |
| ※： | その他、記号にも対応してします。 |
- 仕様
- 型番
- ダウンロード
仕様
対応バーコード
- 一次元コード（バーコード）
- UPC/EAN/JAN, コード39, NW7, インターリーブド25, コード128, GS1-128, GS1 DataBar, 他
- 二次元コード（QRなど）
- QR コード, マイクロQR コード, PDF417, DataMatrix, 他
読取深度
| ナローバー/最小セル | 読取深度 |
|---|---|
| コード39 （0.101mm /4mil） |
50～100 mm |
| PDF417 （0.177mm /7mil） |
50～110mm |
| Data Matrix （0.254mm /10mil） |
50～150 mm |
| QRコード （0.254mm /10 mil） |
45～110 mm |
| ※ | 読み取り性能はコード品質や周囲照度など運用環境により異なる場合があります。 |
寸法図
仕様
| 項目 | 仕様 | |
|---|---|---|
| 読取センサ | 640(H) x 480 (V) | |
| 光源 | エイマ：610nm 赤色LED 光源：白色LED（6000～6500k） |
|
| 分解能 | 1D： 0.101mm/4 mil (Code 39) 2D： 0.167mm/ 6.6 mil (Data Matrix) |
|
| スキャンレート | 120フレーム/秒 | |
| 視野角 | 水平: 28° 垂直: 36° |
|
| MRD | 30% | |
| インターフェイス | USB（HID/VCOM）/ RS-232 | |
| インディケータ | ビープ、LED | |
| 入力電圧 | 3.3V - 5 V | |
| 動作電流 | 260 mA | |
| 待機電流 | 88mA | |
| 温度 | 動作時 | 0℃ ～ 40℃ |
| 保管時 | -40℃ ～ 70℃ | |
| 湿度 | 動作時 | 10% - 95% RH (結露なきこと) |
| 保管時 | 10% - 95% RH (結露なきこと) | |
| 耐落下 | 1.5m | |
| 耐環境光 | 100,000 lux | |
| 重量 | 5g（本体） | |
| 寸法(L × W × H) | 26mm × 20mm × 13mm | |
| ケーブル | FPC Cable: 12Pin Pitch 0.5 | |
| 保証 | １年 | |
| 適合規格 | CE / FCC | |
型番
型番：SE-3130 組込対応2Dリーダモジュール
セット内容
- 本体
- ドキュメント
※ 評価ボードは「型番：EVB-SE3130-U/R」を追加でお求めください。
| 型番 | 仕様 |
|---|---|
| SE-3130 | 組込対応2Dリーダモジュール, USB/TTL232 |
| EVB-SE3130-U | 評価ボード USBケーブル付 |
| EVB-SE3130-R | 評価ボード RS232ケーブル付 |
- 案件対応製品
- 案件対応となります。
ご要望の際は弊社までご相談ください。
- 仕様
- 型番
- ダウンロード
※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
