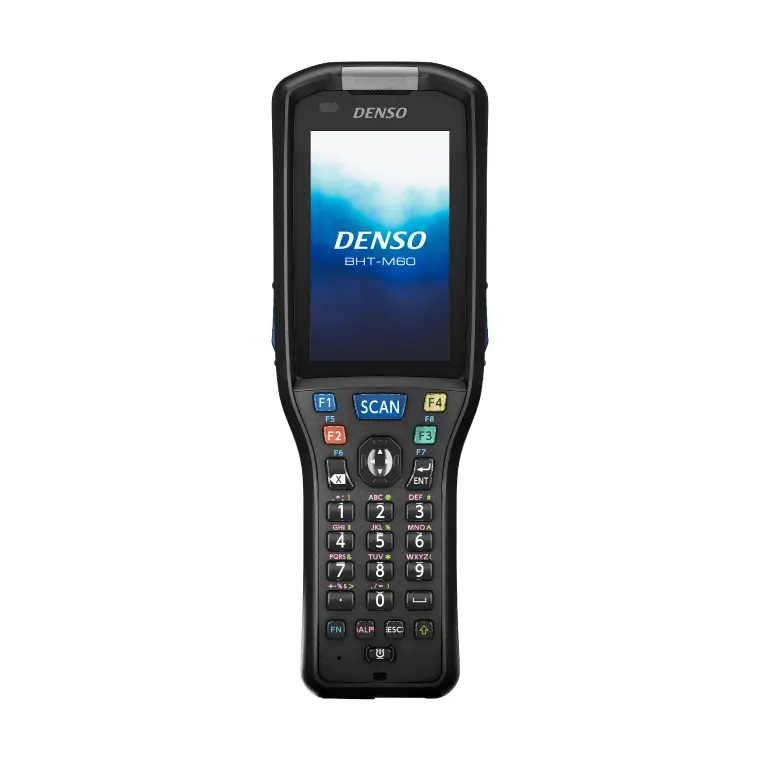

BHT-M60シリーズ ハンディターミナル

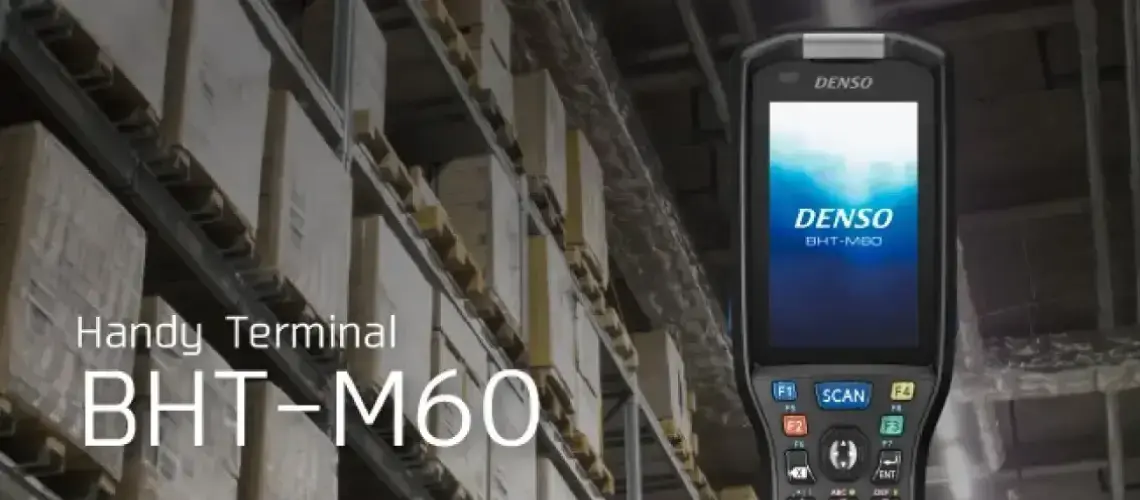

 BHT-M60 ハンディターミナル
デンソーウェーブ 製品リストへ
Android OSモデル
BHT-M60シリーズ
ハンディターミナル
カタログ DL
オープン価格
タフボディLANIP67WLANBluetoothバーコードbluetoothOCRmicroSDAndroid
  • 特長
  • WelPet
  • 導入支援セット
  • 仕様
  • 型番
  • ラインナップ
特長

片手での操作性を追求したキーパッドモデル
Android OS搭載

 BHT-M60 ハンディターミナル Android-OS搭載モデル

流通の現場における消費期限チェックや、製造/物流の現場における文字伝票のチェックの効率化・ミス低減に貢献する文字認識ツール(オプション)です。

バーコード・QRコードの運用が困難であっても、作業スピードと正確性に妥協が許されない現場に、効率的な検品が可能になります。

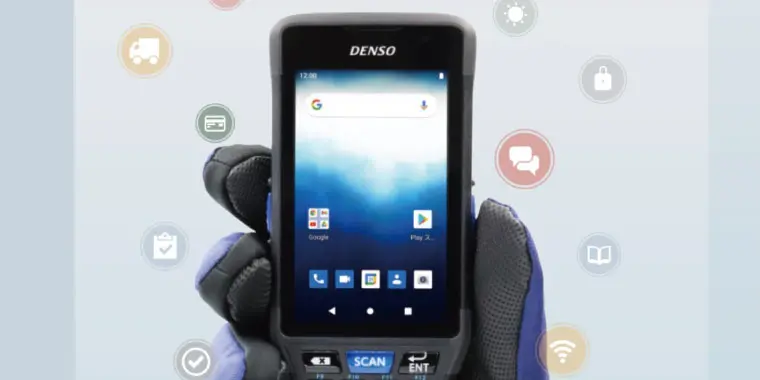

充実した通信機能のAndroid-OSモデル

充実の通信機能搭載のAndroid-OSモデル

複数の業務が1台でこなせる拡張性に加え、無線LAN・Bluetooth・GPS・コミュニケーションアプリなども活用できます。

4Gに対応し、アクセスポイントの通信範囲外のエリアでの業務でも音声通話・高速データ通信を活用できます。

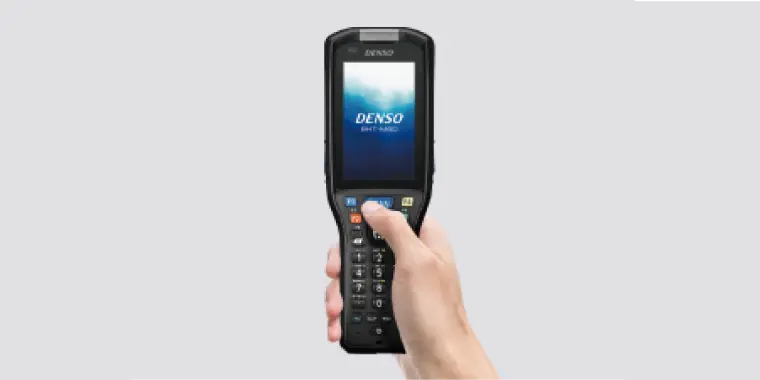

片手で実現する、業務改革

片手で実現する、業務改革

使いやすさを追求した3.2インチ画面×キー付きモデル。手にフィットするデザインで先進機能を片手操作。

圧倒的な堅牢性

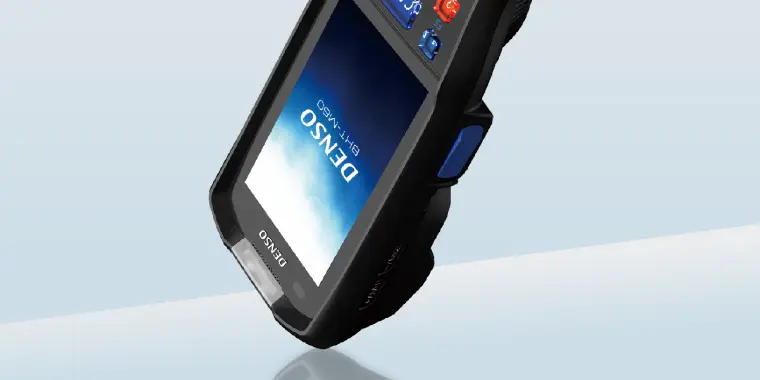

■耐衝撃性を追求した構造

耐衝撃性を追求した構造

高剛性かつ軽量な金属を用いたフレーム、全方位の衝撃を減衰するエラストマバンパーを使用。コンクリートへの落下衝撃にも耐える構造です。 保護等級IP67準拠の防水、防塵設計。

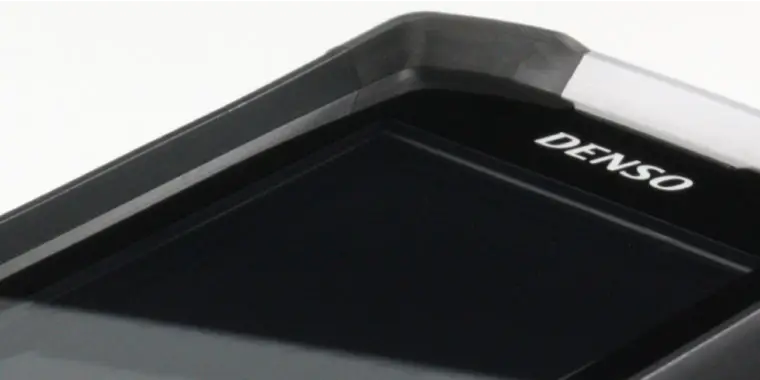

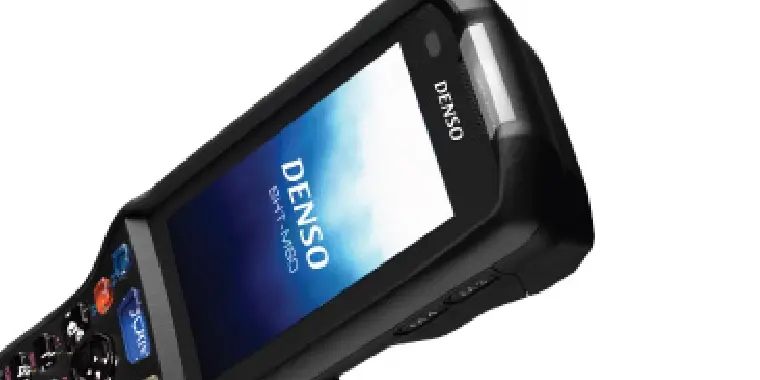

■強化ガラス採用で、クリアな視界を実現

強化ガラス採用で、クリアな視界を実現

ディスプレイには、AGC社の「Dragontrail® Pro」を採用。スクラッチに強く、高い視認性を長期間維持します。

サクサク読み取り、ガンガン動く

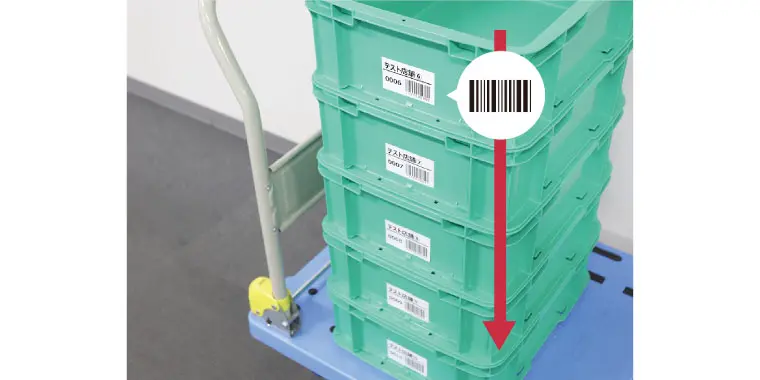

業界トップレベルのCPUを採用し、従来比3倍となる1秒間に約30枚の高速読み取りを実現。1点1点読み込んでいた商品棚のラベルも、積み上げられた荷物のコードも、なぞるように連続して読み取れます。1日がかりで行っていた棚卸の業務も半分以下に短縮でき、時間を創出する事が可能です

新デコードエンジン、高密度センサを搭載

連続して読み取り

“かざすだけ”の楽々読み取り

■ 1m離れた場所からでも読み取りが楽々

1m離れた場所からでも読み取りが楽々

高密度センサを採用し、離れた位置からでも確実にコードを読み取ります。立ったりしゃがんだりを繰り返すことなく、楽な姿勢のまま読み取りが可能。ガラス越しのコードも楽々読み取ることができます。

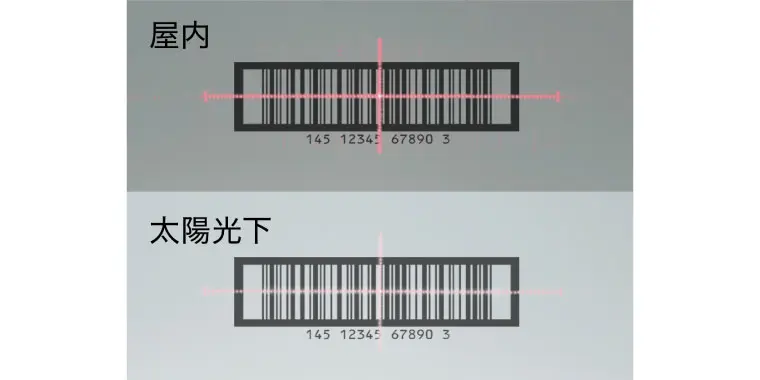

■ コツいらずで、どこでも狙いやすい

コツいらずで、どこでも狙いやすい

太陽光下でも見やすいレーザーマーカにより、これまで作業しづらかったラップ越しの読み取りや屋外での作業もコツが要りません。

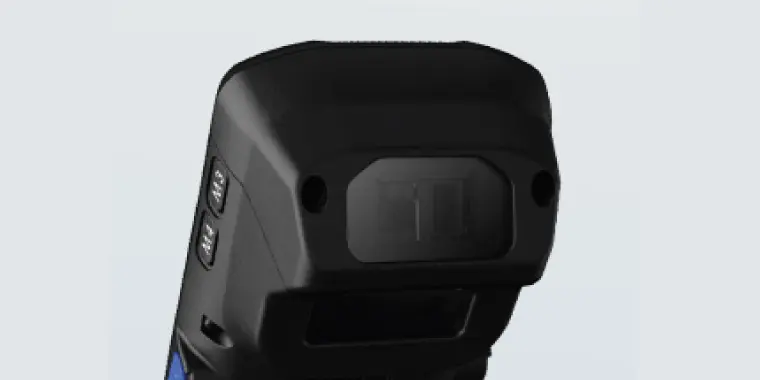

■ 難読コードも確実に

難読コードも確実に

新デコードエンジンと高密度センサ採用。さらに、ユーザーが端末をかざし易い角度、鏡面反射の影響を受けづらい角度から導き出した最適角度設計により、ラップ越し、かすれ、汚れ、ゆがみのあるコード、DPMにも対応可能です。

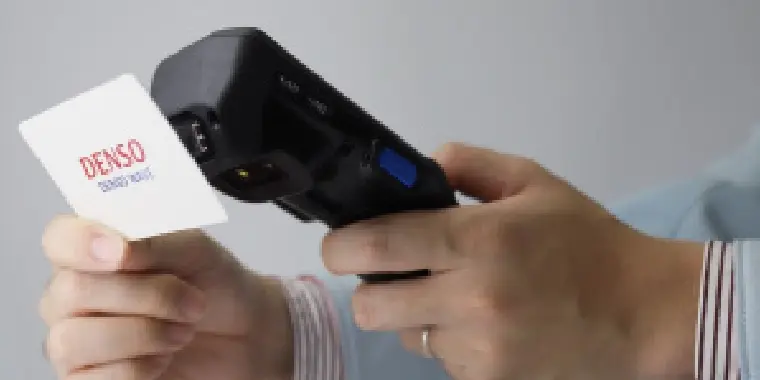

■ OCR(オプション)・NFCに対応

 OCR(オプション)・NFCに対応

新採用のOCRエンジンにより、かすれ、汚れ、ドット、文字高さ違いも確実に認識可能。

NFCアンテナを読み取り部に搭載。本人確認用にも活用可能。

ストレスのない、快適な業務

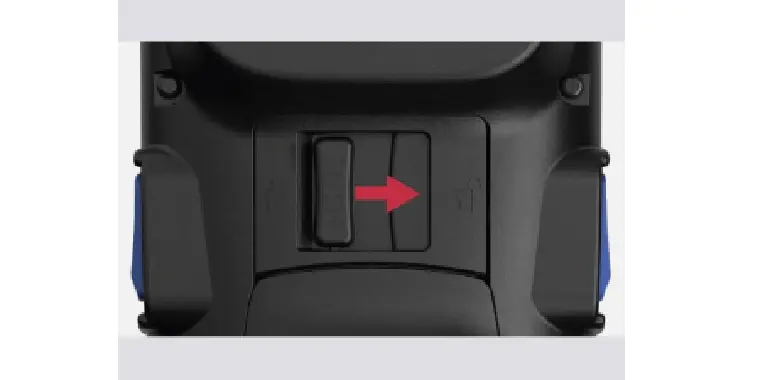

■ 簡単に交換可能なバッテリ

簡単に交換可能なバッテリ

大きなリリースレバーで交換が容易なリムーバブルバッテリ。万が一充電が切れても、業務を止めることなくすぐに交換可能。運用に合わせてお選びいただける2タイプをご用意しています。

■ バッテリ劣化検知機能

バッテリ劣化検知機能

日々のバッテリ容量劣化を端末が検知し、交換時期を事前にお知らせ。電源アクシデントを未然に防ぎます。

■ ダイレクト充電に対応

ダイレクト充電に対応

充電用インターフェイスとして、汎用的なUSBケーブル(Type-C)に新対応する事で、モバイルバッテリ等からの充電が可能。Qualcomm®Quick Charge™3.0対応アダプタによる急速充電も可能です。

■ 安定した位置情報取得

バッテリ劣化検知機能

GPS + 衛星測位システム「みちびき」※対応により、安定した位置情報取得を実現。業務状況等をリアルタイムかつ高精度に管理する事ができます。
※準天頂衛星システム

使いやすさを追求したデザイン

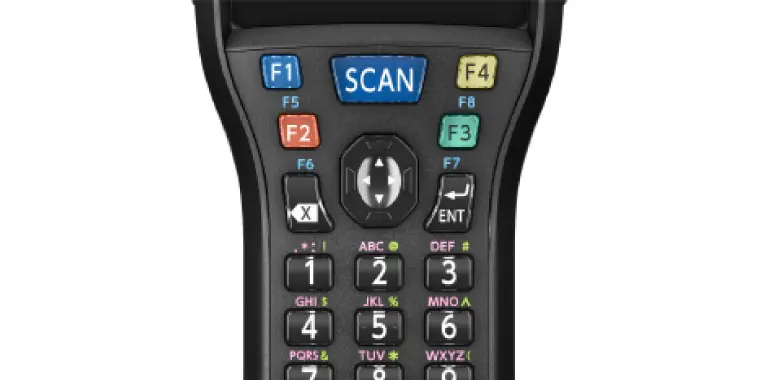

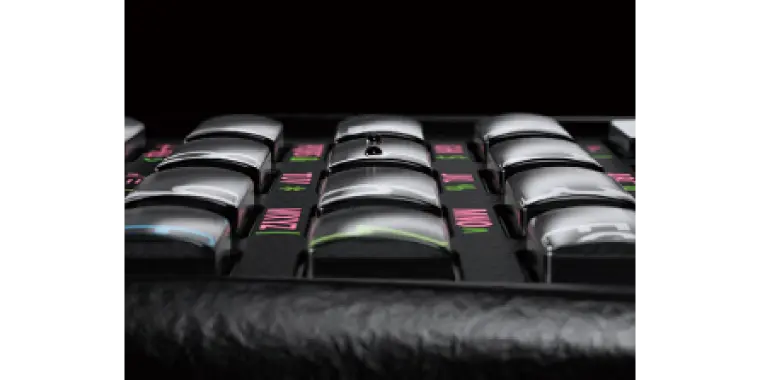

■ 握りやすいグリップと手袋で押しやすいキー

ダイレクト充電に対応

ボディのラウンドシェイプと滑り止めテクスチャ、指かけ形状によりグリップ感が向上。キー操作も安定します。

どの指でも押しやすいキー配置とドーム形状キーで、スムーズな入力をサポートします。

■ 手袋のままスマートに操作(タッチパネル)

手袋のままスマートに操作

静電容量方式で、手袋をしたまま快適にタッチパネル操作可能。またフィーリングオートセンスにより、手袋操作を自動検出することで、手袋に応じて設定を行う手間を削減します。

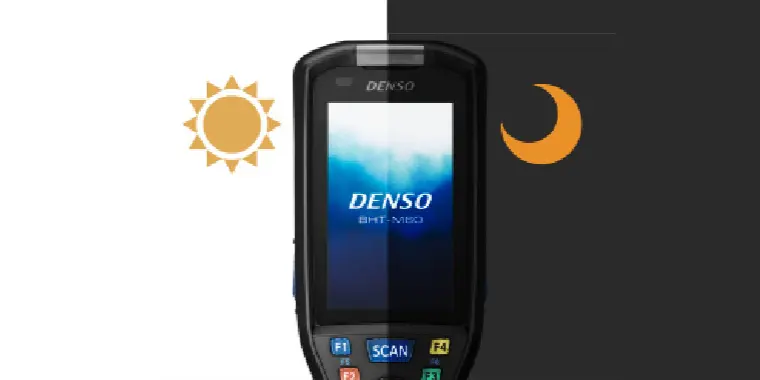

■ 画面を見るストレス軽減・業務効率化

画面を見ながら作業する人のストレス軽減・業務効率化

周辺の明るさに合わせて画面の明るさを自動調整。ストレスを軽減し、業務の効率化に寄与します。

■ ユニバーサルデザイン

ユニバーサルデザイン

ユニバーサルカラー、ユニバーサルフォントを採用。色覚の多様性に配慮し、できるだけ多くの方にとって使いやすい端末を追求しました。

業務アプリ WelPet(ウェルペット)使用ライセンス付

WelPet(ウェルペット)は、スマートターミナル専用のデータ収集/通信アプリケーションです。
在庫管理にかかせない消込/収集業務がスマートターミナルで行えます。
データ照合・バーコードチェッカ・GS1フォーマットチェッカーなど、様々な業務に対応できる機能を備えています。

ハンディターミナル導入支援特別セット


■セット内容

  • BHT-M60(WELCOMアプリライセンス付)(型番により通信仕様が異なる)
  • 標準バッテリ
  • USB通信ユニット(型番により異なる)
  • USBケーブル
  • ACアダプタ(型番により異なる)
  • ハンドストラップ
  • 各種ドキュメント(取説は未同梱)

※ 本体取説はDENSO WAVEからダウンロード

型番 内容
BHT-M60-QW-WSET 導入支援特別セット
本体:無線LANモデル、
USB通信ユニット(予備バッテリ充電機能あり)
USBケーブル、ACアダプタ
BHT-M60-QW-WSET-Q 導入支援特別セット
本体:無線LANモデル、
USB通信ユニット(QC3.0対応ACアダプタ用,予備バッテリ充電機能なし)
USBケーブル、ACアダプタ(USB)
BHT-M60-QWG-WSET 導入支援特別セット
本体:無線LAN+無線WANモデル、
USB通信ユニット(予備バッテリ充電機能あり)
USBケーブル、ACアダプタ
BHT-M60-QWG-WSET-Q 導入支援特別セット
本体:無線LAN+無線WANモデル、
USB通信ユニット(QC3.0対応ACアダプタ用,予備バッテリ充電機能なし)
USBケーブル、ACアダプタ(USB)

利用可能アプリ

ウェルコムデザインからご購入いただいたBHT-S60にはウェルコムデザイン製ハンデターミナルアプリの使用ライセンス(1ライセンス)が付いているので、通常必要とされるハンディターミナルの専用プログラム開発コストや導入期間が大幅に削減できます。

下記のアプリケーションが対応しています。

仕様

対応バーコードシンボル

二次元コード(二次元コードモデルのみ)
QRコード®、マイクロQRコード、SQRC®、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 Composite
一次元コード(バーコード)
EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、 Codabar(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、Standard 2 of 5(STF)、GS1 DataBar(RSS)
OCR
対応(要ライセンスオプション)

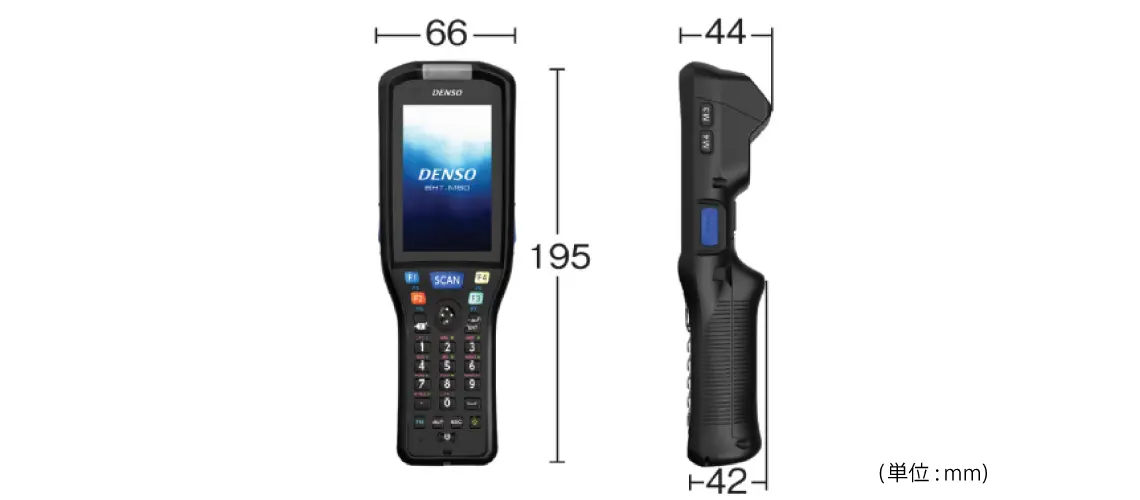

寸法図

寸法図
項目 無線LANモデル
(BHT-M60-QW)
無線LAN+無線WANモデル
(BHT-M60-QWG)
OS Android™ 10
CPU Qualcomm® SDM660 64 bit 2.20 GHz(Octa-Core)
メモリ RAM:4GB
フラッシュメモリ:64GB
キー数 27キー(電源キー含む)+十字カーソルキー+3トリガキー
カメラ リア:13MPオートフォーカス with LED light
カードスロット microSD(SDHC、SDXC(~128 GB))SDHC、Speed class 4 support
SIMカード - Nano SIM×1
マイク・レシーバ あり(*1)
スピーカ 90dB以上 10㎝にて(2.8kHz)
センサ Gセンサ、ジャイロ、近接センサ、照度センサ、地磁気センサ
動作温度(*2) -20~50℃
動作湿度 20~80%RH(結露・結氷のなきこと)
保護等級(*3) IP65、IP67
耐落下強度(*3) コンクリート上1.5 m×60回以上、3 m
重量(バッテリ含む) 約305 g(BT2S含む)
約320 g(BT2含む)
(*1) ヘッドセットやヘッドフォンは、USB Type-C経由で接続可能です。USB Type-C-Audio Jack変換ケーブル(3.5㎜)は別売りです。
(*2) 充電時は0℃~40℃となります。
(*3) 常温での試験値であり保証値ではありません。

■ 表示部

項目 仕様
ドット数(*4) 3.2インチWVGA(480×800ドット)
表示素子 液晶ドットマトリックスディスプレイ(カラー)
バックライト 白色LED
タッチスクリーン Dragontrail® Pro 静電容量式マルチタッチ/ グローブタッチ/ 水滴誤動作防止対応
(*4) 液晶パネルは精密度の高い技術で製造しています。
有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。

■ 読み取り部

項目 仕様
読取方式 イメージセンサ
最小
分解能
二次元コード 0.127 mm
バーコード 0.076 mm
マーカ クロスガイドマーカ
読み取り確認 青色LED、スピーカ、バイブレータ

■ 通信部

項目 無線LANモデル
(BHT-M60-QW)
無線LAN+無線WANモデル
(BHT-M60-QWG)
無線LAN:適合規格 IEEE802.11a/b/g/n/ac準拠、MU-MIMO 2×2
無線LAN:周波数(*5) 5GHz帯(W52, W53, W56)、2.4GHz帯(1~13ch)
無線LAN:セキュリティ 暗号化:OPEN/Enhanced Open/WEP(40/128)/ TKIP/ AES WPA認証:WPA/ WPA2/ WPA3 ユーザ認証:PSK/EAP-TLS/ PEAP
無線WAN適合規格 対応:W-CDMA/ LTE/ VoLTE FDD-LTE(4G)-Bands 1, 3, 8, 19, 26,28 W-CDMA/ UMTS/ HSPA/ HSPA+(3G)-Bands 1, 6, 8, 19
GPS A-GPS/ GLONASS/ QZSS/ BeiDou/ Galileo
Bluetooth® Bluetooth®Ver5.1+EDR/LE
(対応Profile:RFCOMM/ A2DP/ AVCTP/ ACDTP/ GVDP/ AVRCP/ DUN/ DI/ HFP/ HID/ HSP/ IOP/ MAP/ OPP/ BNEP/ PAN/ PBAP/ SAP/ SPP)
ケーブルI/F USB Ver.2.0(USB Type-C)
NFC(*6) ISO/IEC14443A&B、FeliCa、ISO/IEC15693(RFID)
(*5) 電波法によりW52,W53は屋外利用禁止です(法令により許可された場合を除く)。
(*6) NFC機能は、事前に運用されるカードにて十分な読み取りテストを頂いた上、ご使用ください。

■ 電源部

項目 内容
メインバッテリ リチウムイオンバッテリ
無線充電 なし
USB充電 Qualcomm® Quick Charge™3.0準拠
動作時間(*7) BT2S(1900 mAh):約14時間
BT2(3200 mAh):約24時間
(*7) 動作時間は常温での参考値であり、使用条件により変化します。
JEITA HT標準動作モードGに基づいて測定しており、動作環境、システム設定により変動します。
型番

BHT-S60 導入支援特別セット

BHT-M60シリーズ ハンディターミナル

セット内容

  • ターミナル本体
  • ハンドストラップ
  • 各種ドキュメント(取説は未同梱)

※ バッテリは別売
※ 取説はDENSO WAVEからダウンロード

型番 仕様
BHT-M60-QW-A10 Androidターミナルセット(本体・ハンドストラップ・操作ガイド),
2D/Bluetooth/Wifi/リアカメラ/NFC バッテリ別売
BHT-M60-QWG-A10 Androidターミナルセット(本体・ハンドストラップ・操作ガイド),
2D/Bluetooth/LTE/Wifi/リアカメラ/NFC バッテリ別売
(*) バッテリは付属しておりませんので、別途ご購入ください。

■ アクセサリ・オプション

型番 仕様
CU-M60U USB通信ユニット(予備バッテリ充電機能付)
※ACアダプタ/USBケーブル別売
 対応ACアダプタ:AD3-1012/3000-02
 対応ケーブル:CB00-US1500/4A-4C
CU-M60UQ USB通信ユニット(QC3.0対応ACアダプタ用、予備バッテリ充電機能なし)
※ACアダプタ/USBケーブル別売
 対応ACアダプタ:AD8-1000
 対応ケーブル:CB00-US1500/4A-4C
CU-M60L LAN通信ユニット(予備バッテリ充電機能付)
※ACアダプタ別売
 対応ACアダプタ:AD3-1012/3000-02
CH-M60-4 本体4連充電器,
※ACアダプタ別売
 対応ACアダプタ:AD3-1012/3000-02
BT2S 標準バッテリ 1900mAh
BT2 大容量バッテリ 3200mAh
CH-BT2-4 バッテリ4連充電器
※ACアダプタ別売
 対応ACアダプタ:AD3-1012/3000-02
CH-BT2 バッテリ単体充電器
※ACアダプタ別売
 対応ACアダプタ:AD3-1012/3000-02
CB00-US1500/4A-4C PC-CU接続用TYPE-C/USB-Aケーブル
CB00-US100/3-4C(*1) USB TYPE-C/AUDIO-JACK変換ケーブル
AD3-1012/3000-02 ACアダプタ
AD8-1000 ACアダプタ (Quick Charge3.0対応)
※USBケーブル別売
 対応ケーブル:CB00-US1500/4A-4C
PNBHT-1700 スタイラスペン10本セット
HSBHT-300/800 ハンドストラップセット
WHBHT-M60S40S30 M60/S40/S30用腰ケース
(*1) 本体にヘッドセット・ヘッドフォン等を装着する場合、当変換ケーブルが必要です。
(*) ACアダプタは別売です。

■ USB通信ユニット

USB通信ユニットは2種類あります。それぞれ本体の充電も可能ですが、下記の違いがあります。

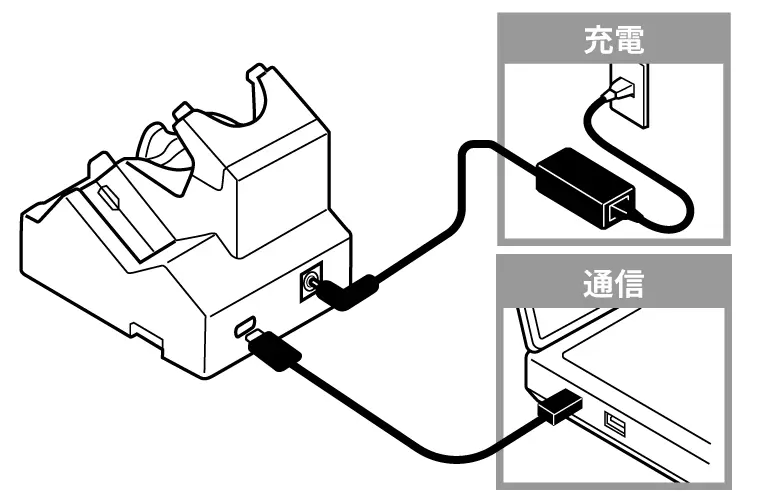

■ CU-M60U

電源ケーブル、通信ケーブル(USB)それぞれを接続します。
ACアダプタは「AD3-1012/3000-02」になります。 予備バッテリの充電も可能です。

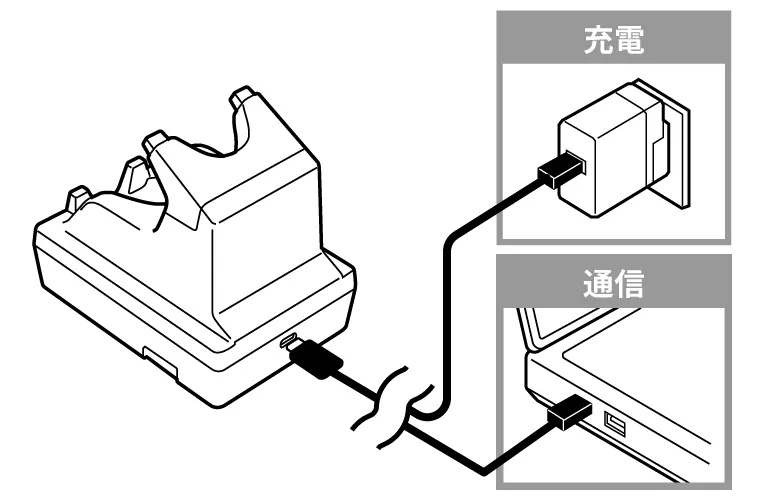

■ CU-M60UQ

USBケーブルが充電/通信を兼ねています。
ACアダプタは「AD8-1000」になります。
予備バッテリは充電できません。

■ DENSO WAVE Android用ソフトウェア

型番 仕様
BHT-OCR OCRモジュールライセンス
※1台につき1ライセンス必要
(*) 標準アプリとして「BHT OCR」がインストールされていますが、読み取りデータを利用するための SDKを使ったOCRアプリ開発・キーボードインターフェイス等の連携につきましては、ライセンスを購入いただきアクティベーションをした後に可能になります。
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
