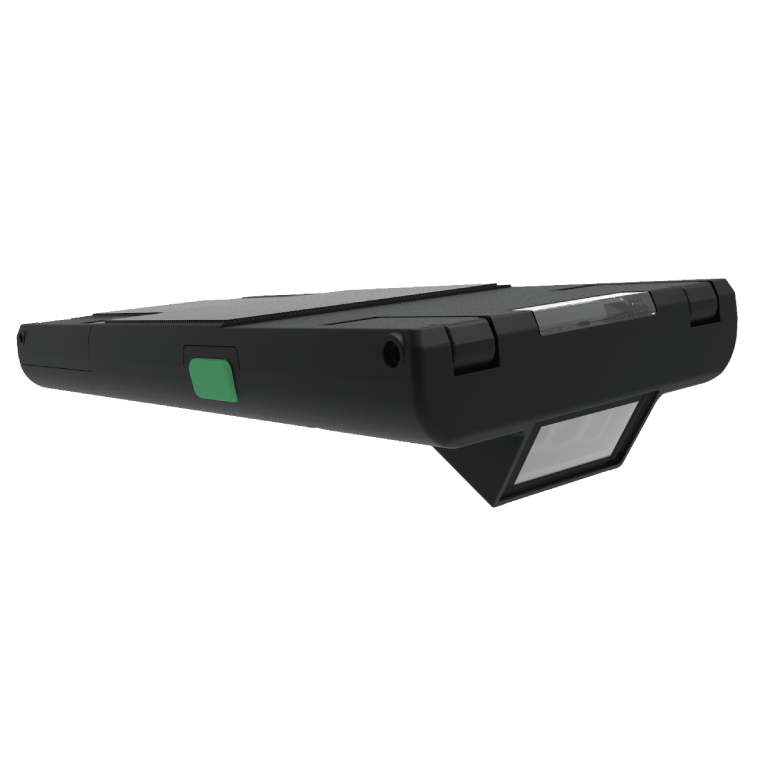

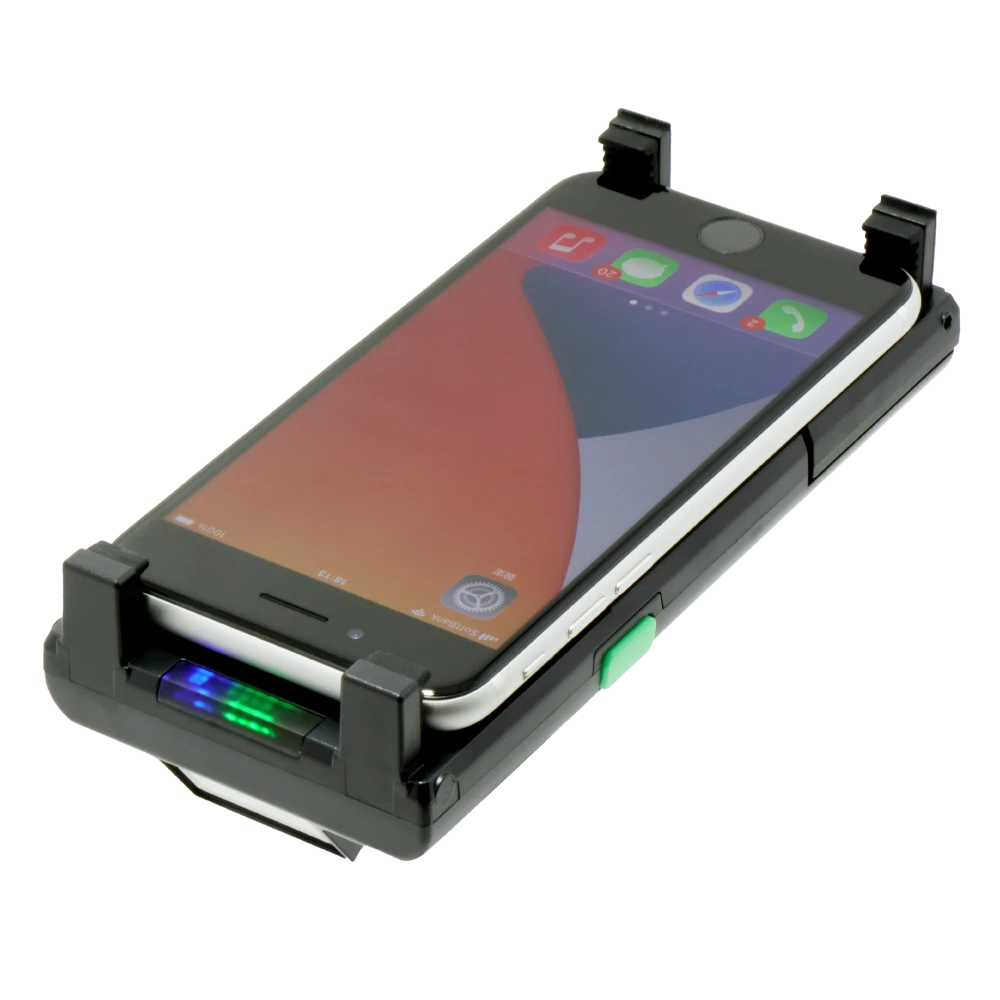

スマホと一体運用可能なジャケットスキャナ

AirScan Jacketはスマ―トフォンを上部に固定させることで、スキャナとスマートフォンを一体で運用することを可能にした2次元コードスキャナです。AirScan Jacket単体でもワイヤレス2次元コードスキャナとして利用できます。
法人利用のスマホがあれば、ハンディターミナルと比べリーズナブルにDX端末を拡充させることが可能です。
タブレット用AirScan Jacket(コンセプトモデル)
- 特長
- 仕様
- 型番
- ダウンロード
特長

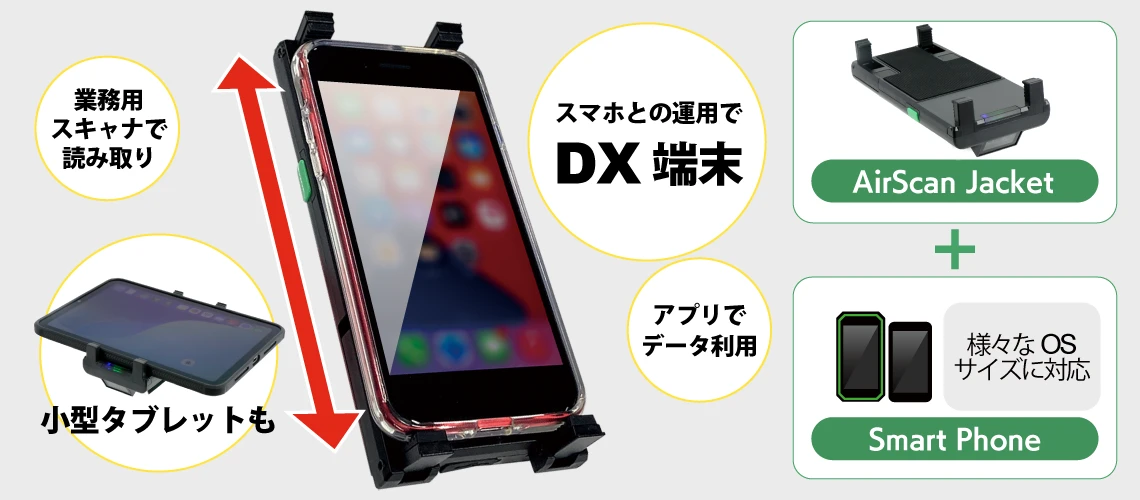

スマホとスキャナの一体運用!ハンディターミナルの様な業務に!

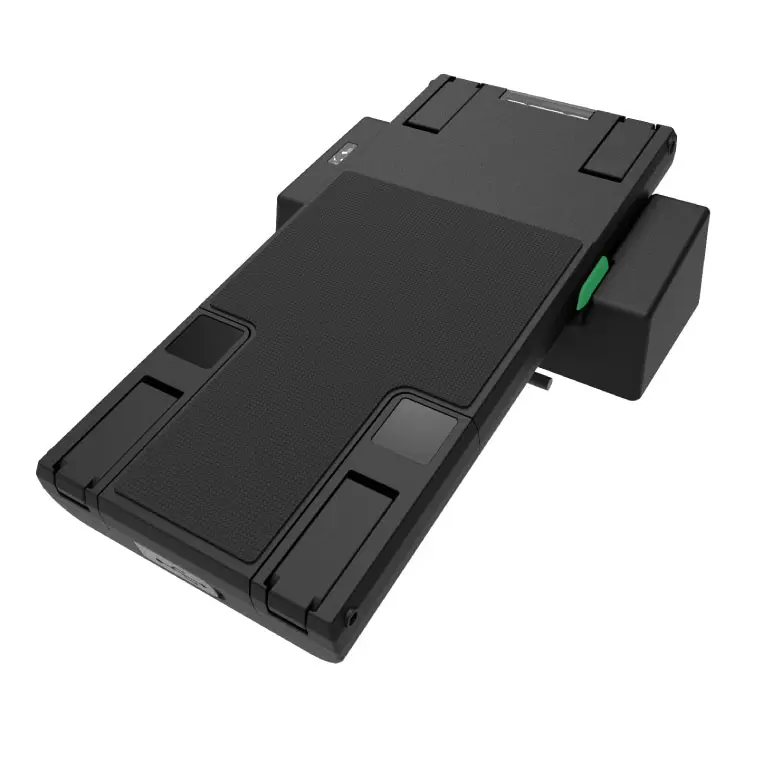

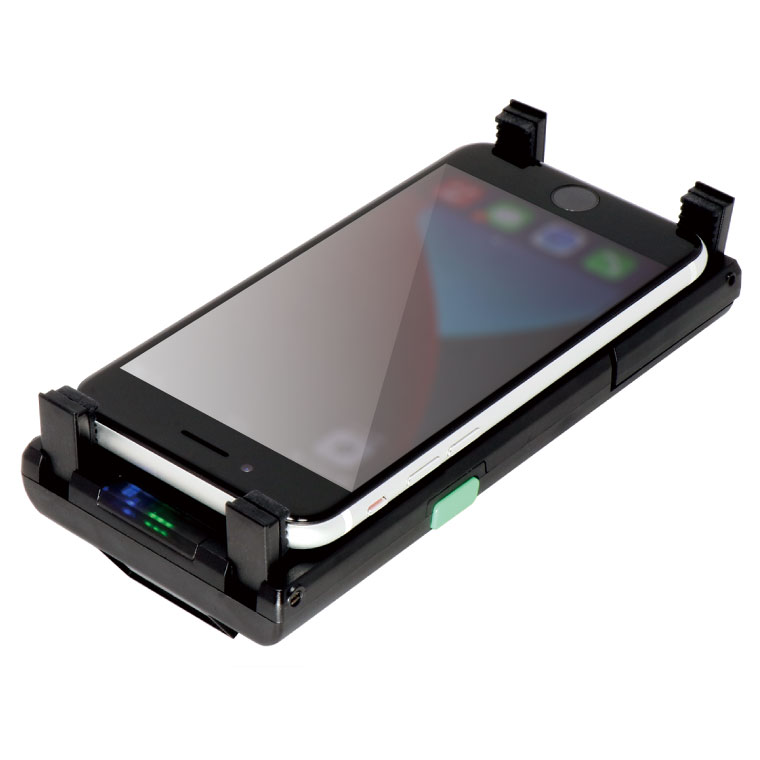

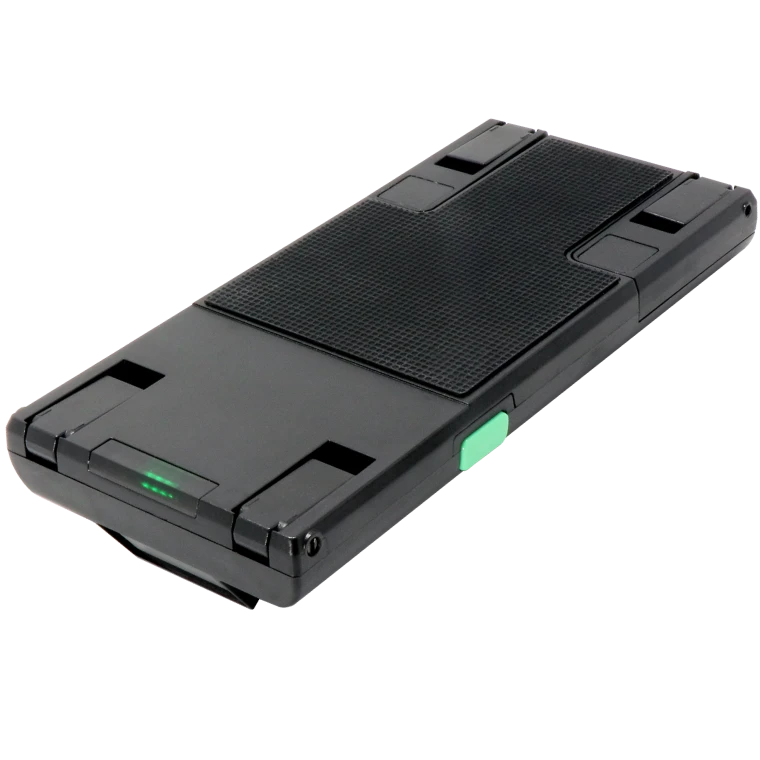

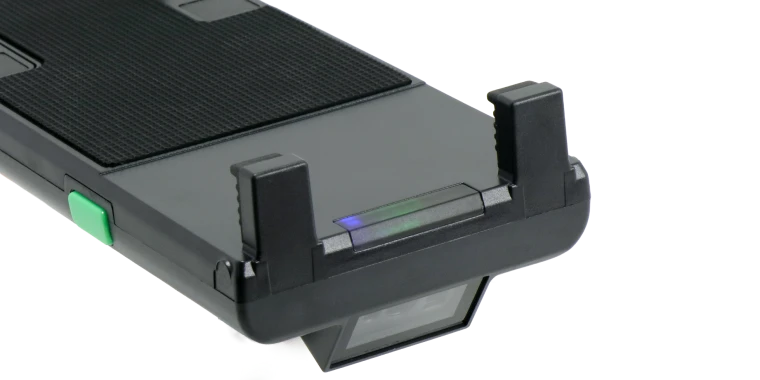

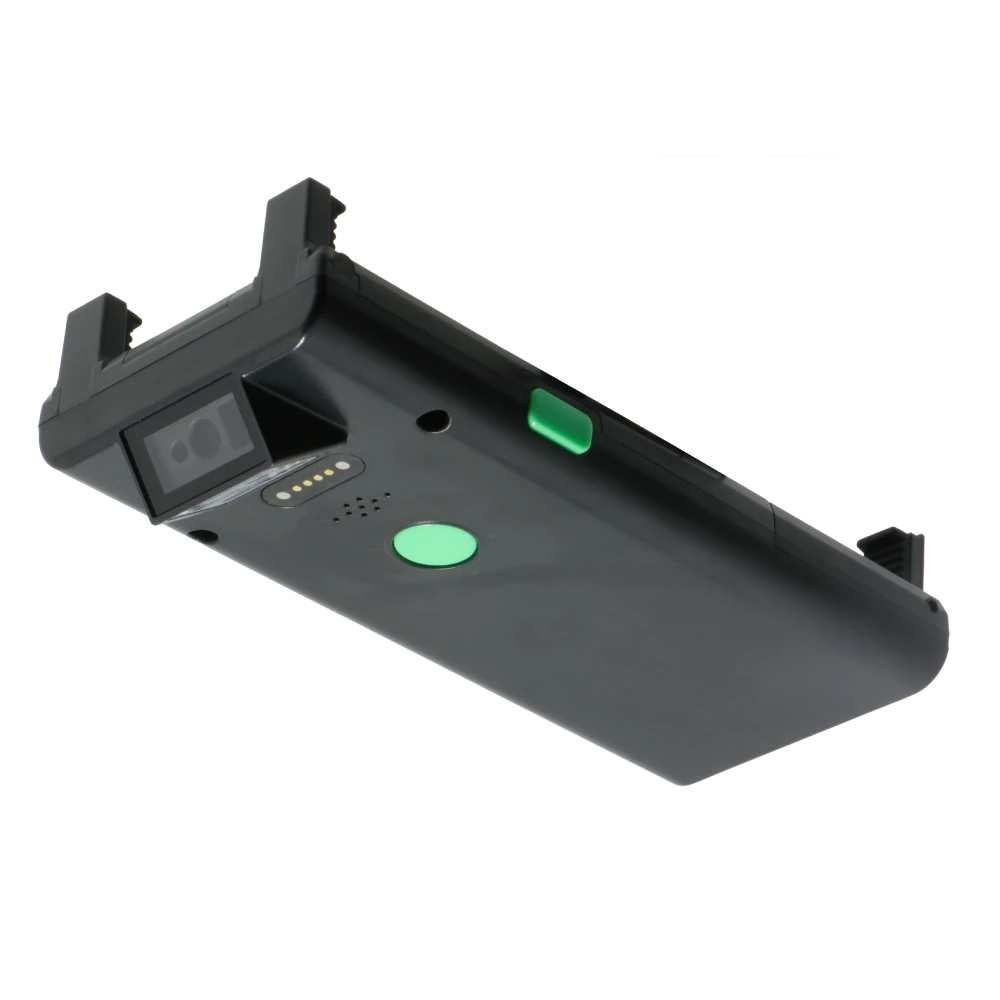

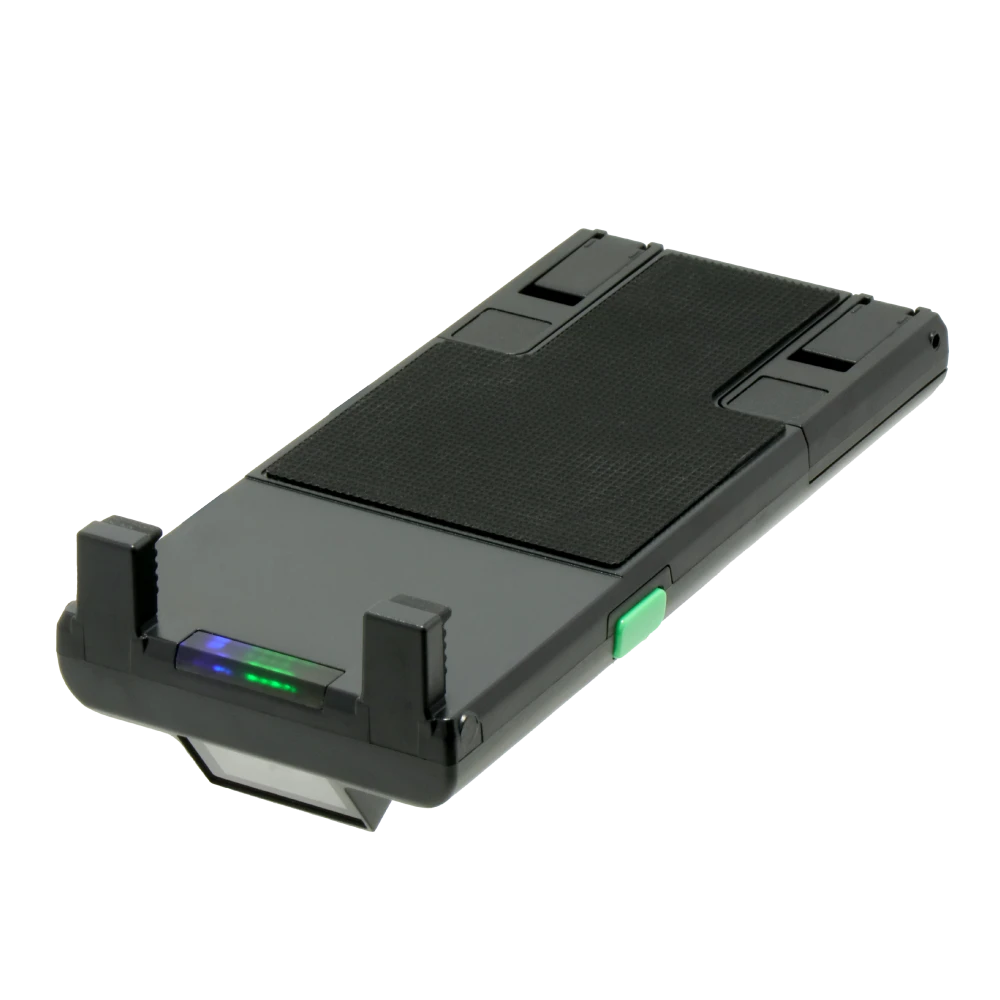

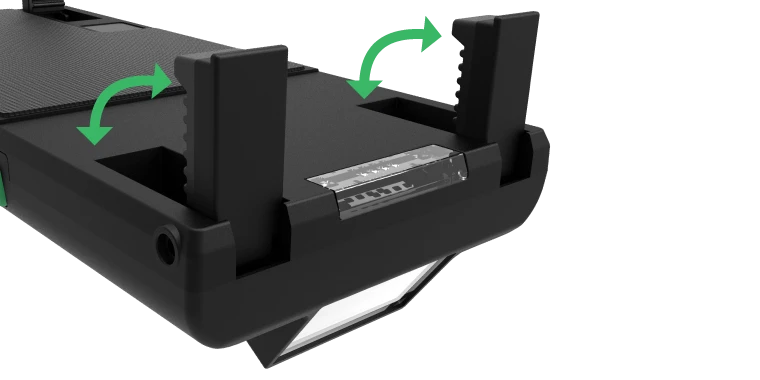

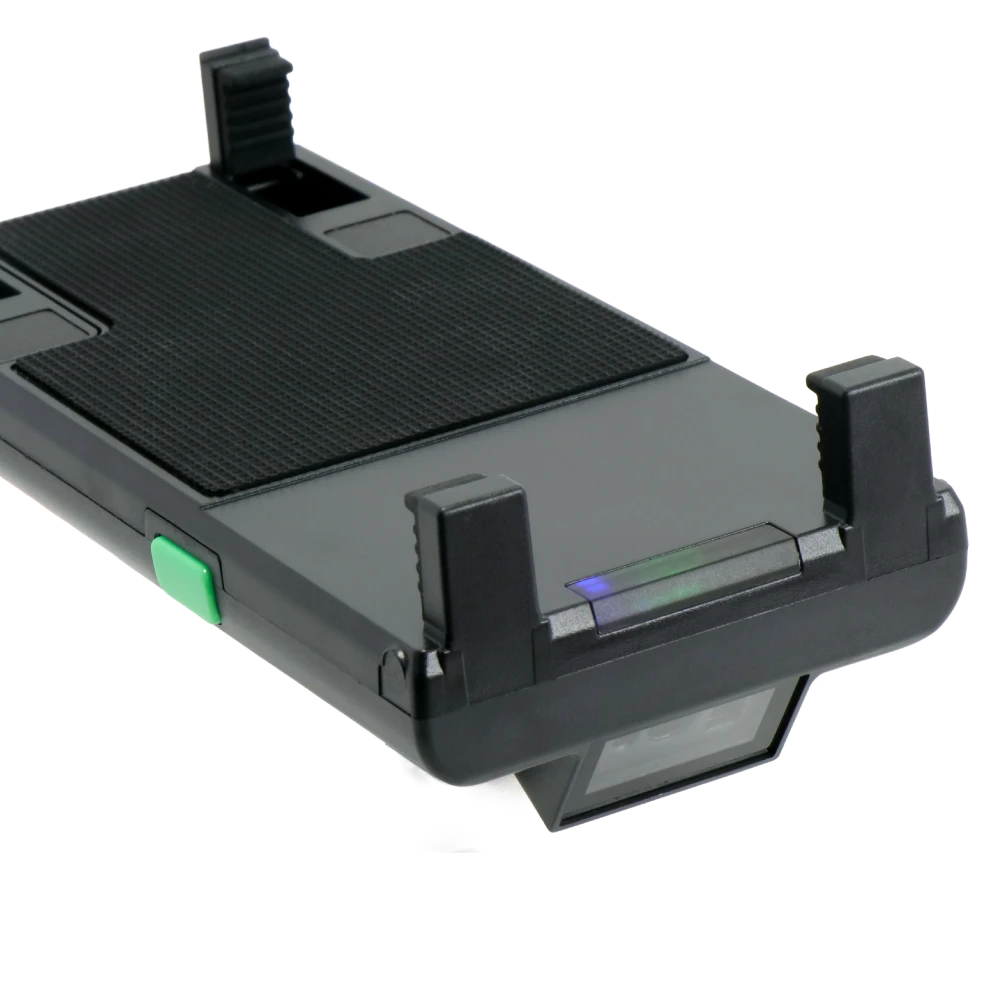

AirScan Jacketはアームでスマホを上面に固定し、自身とスマホを一体化させることのできるワイヤレス2次元コードスキャナです。
AirScan Jacketが搭載するスキャナエンジンで素早くバーコード/二次元コードを正確に読み取り、スマホへBluetoothでデータ送信します。

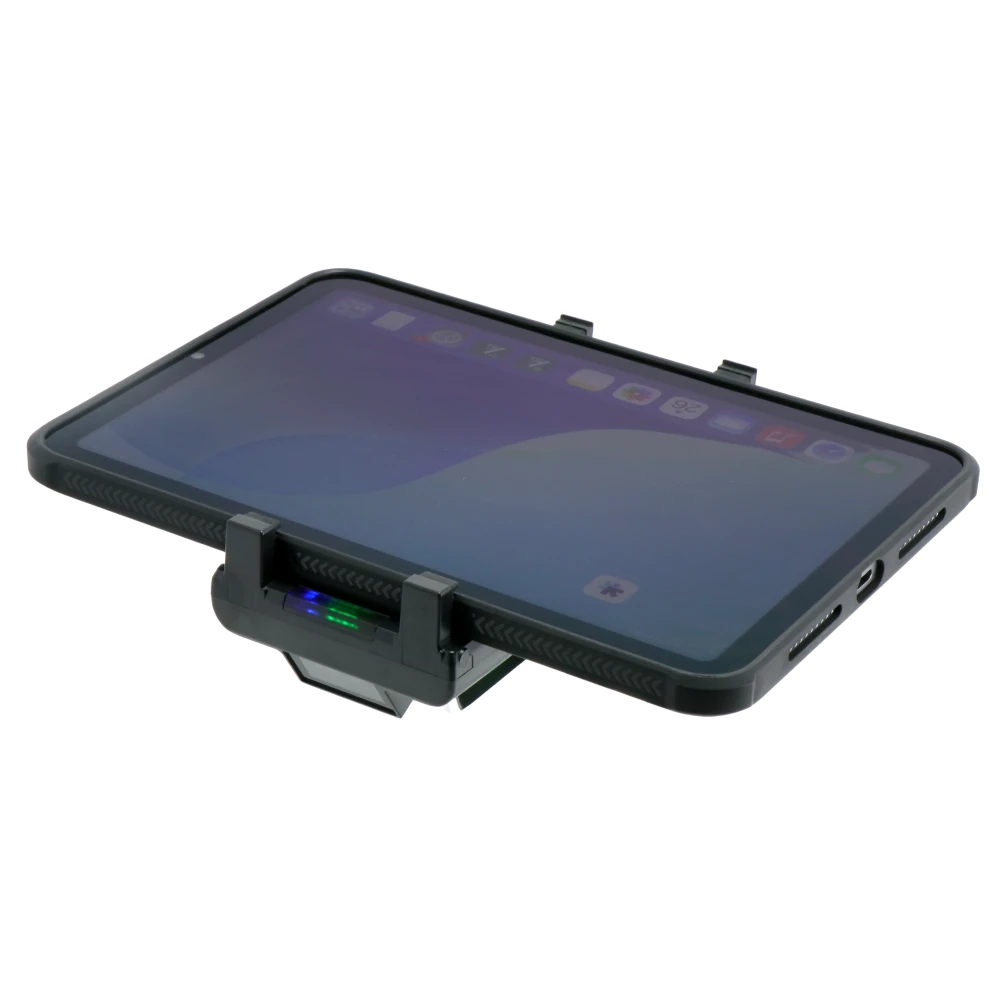

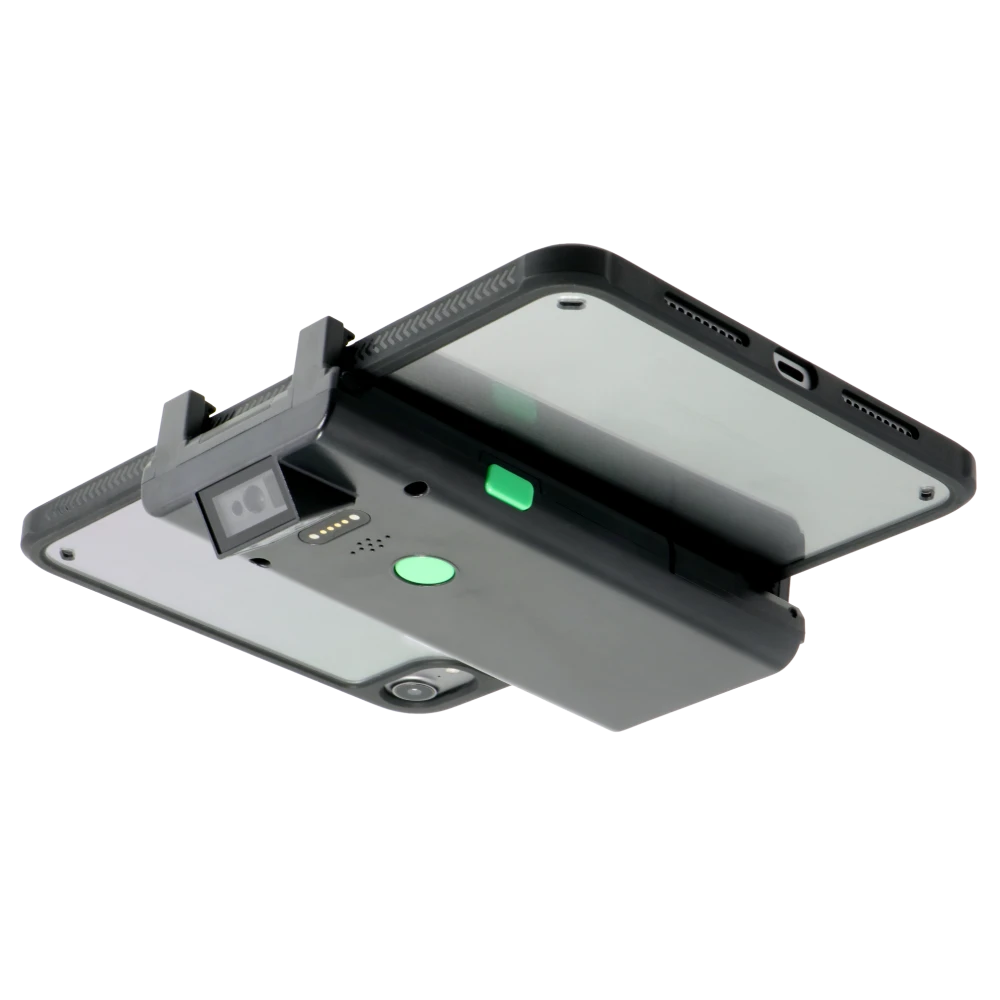

AirScan Jacketとタブレット一体運用でハンディターミナルの様に使えます。
故障時はスマホとスキャナは個別に修理/交換ができるので、ハンディターミナルと比べ故障時のコストが削減できます。

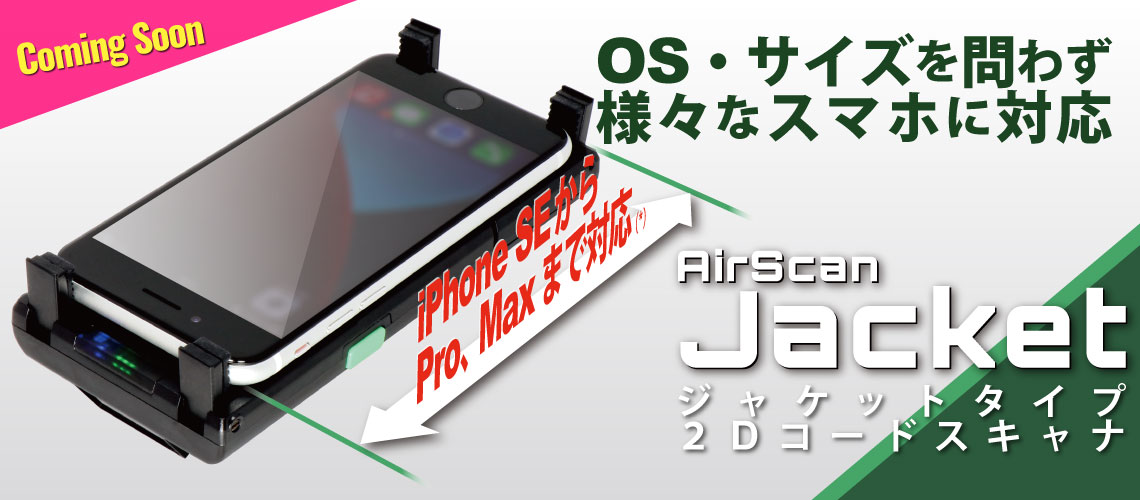

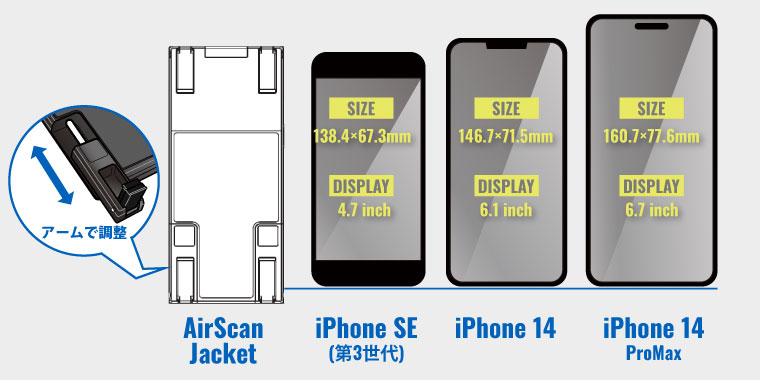

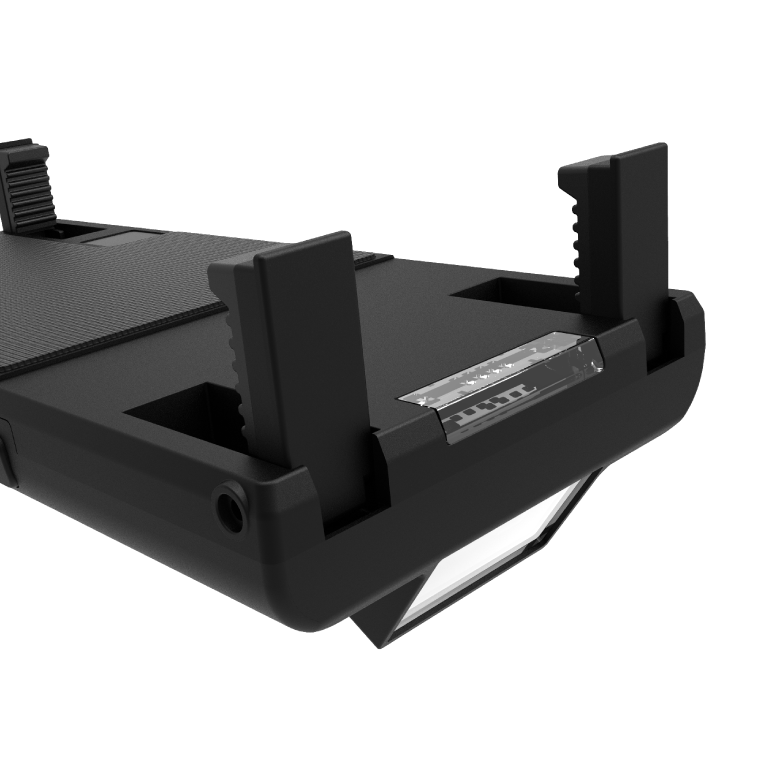

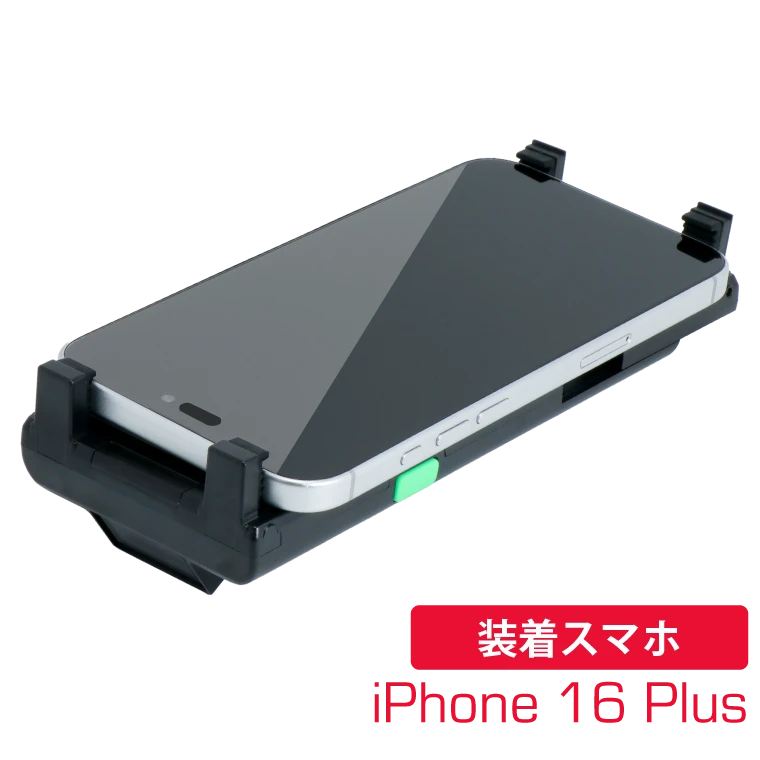

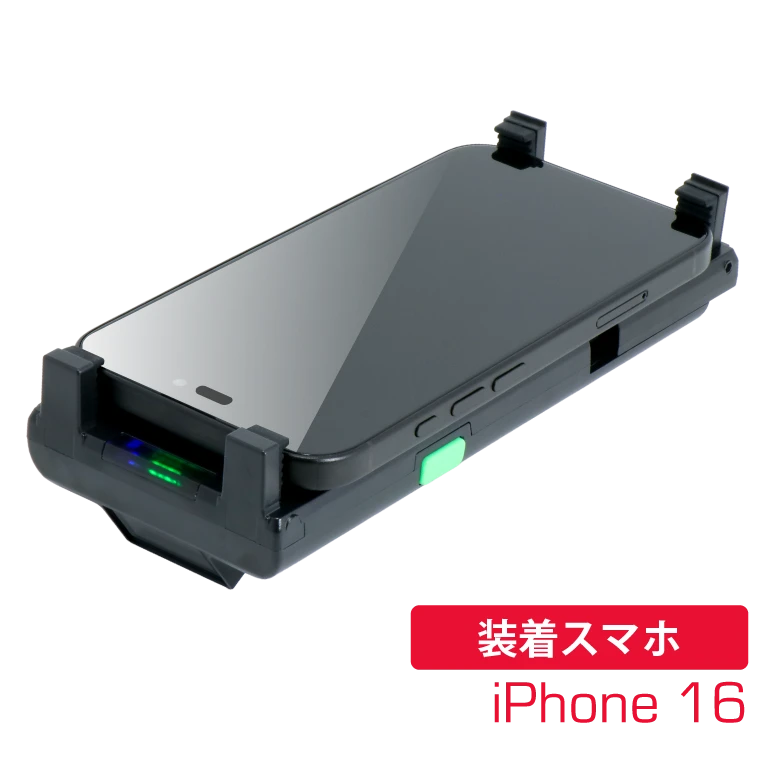

様々なサイズのスマホに対応

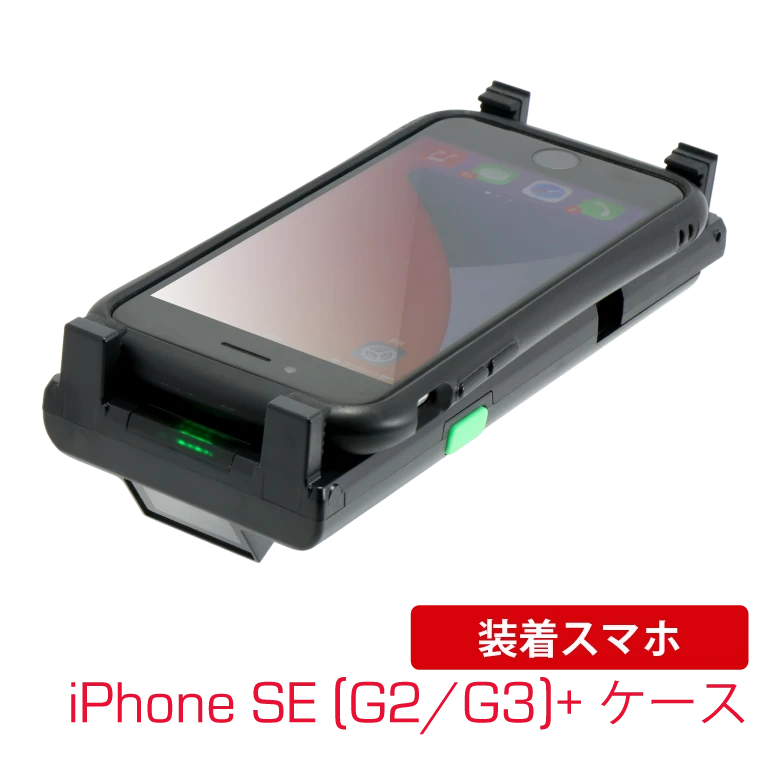

iPhoneならSE、Pro Maxまでのサイズに対応。AirScan Jacketのアームで挟むので様々なサイズに対応します。
※ :iPhone SEは第二世代から対応しています。

異なるOSのスマホにも対応
AirScan Jacketとスマホは汎用性能高いBluetoothで接続。特別な接続方法を採用していないため、スマホがiOSでもAndroidでも問題なく使えます。

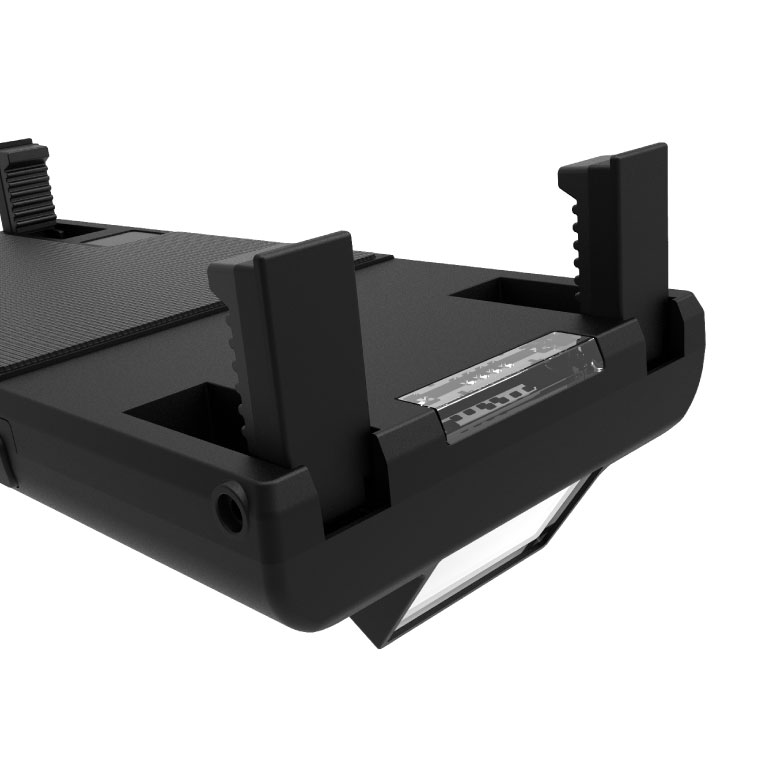

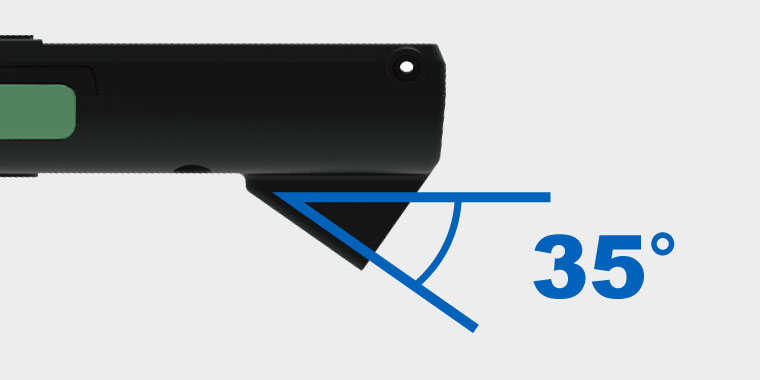

読み取り角度35°
手首を動かす頻度が少ない、35°傾けたスキャンエンジン。

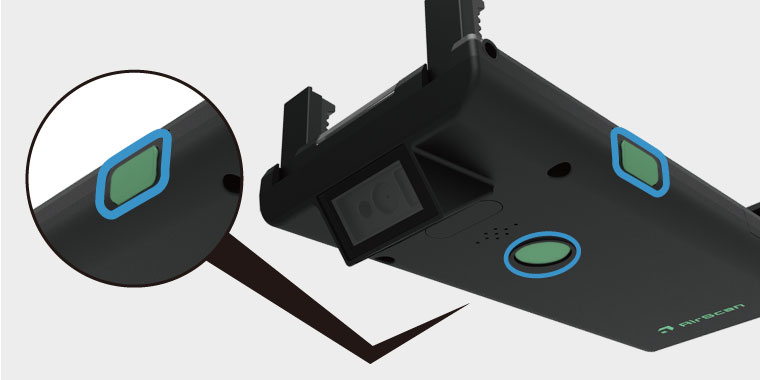

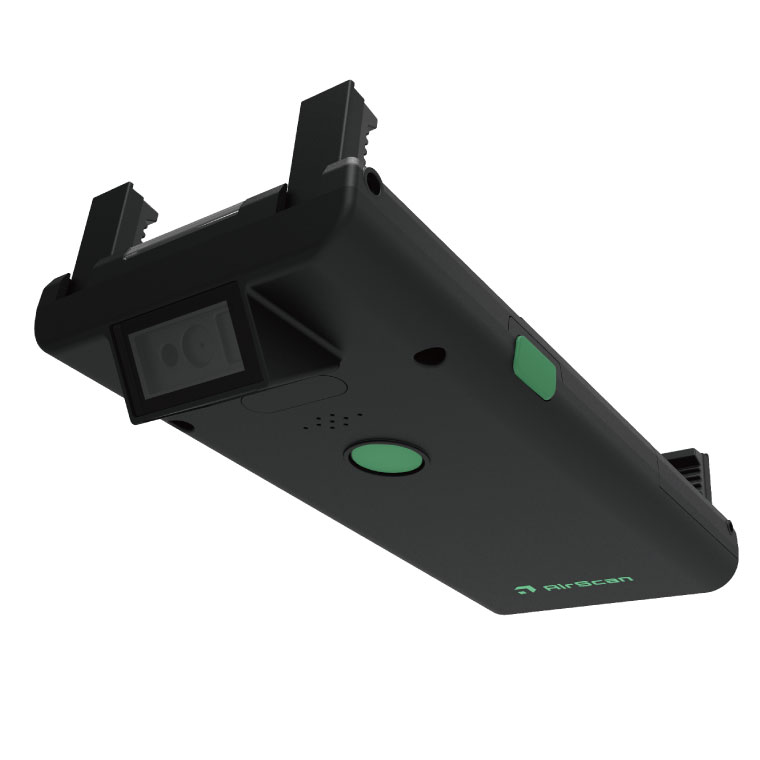

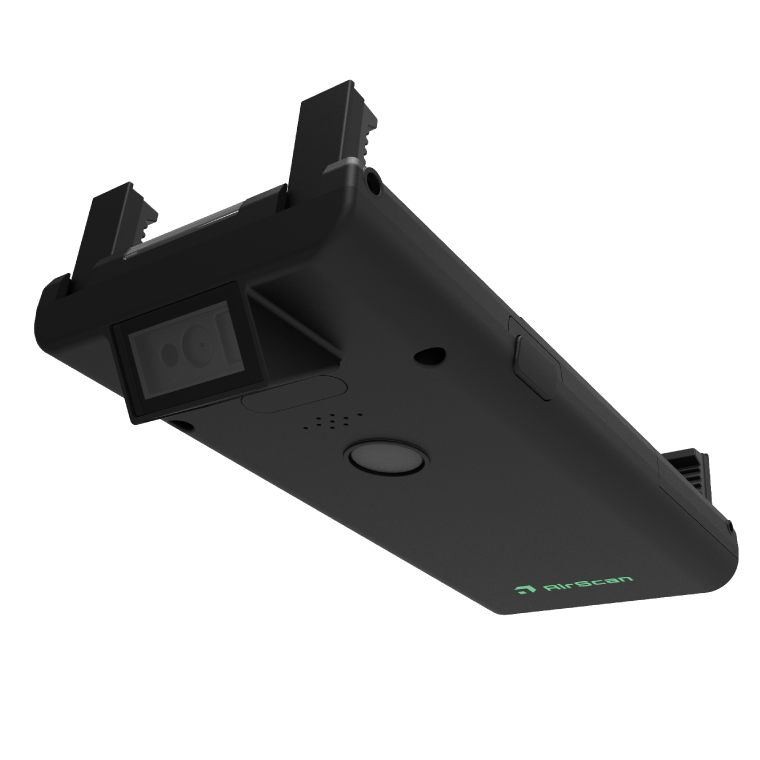

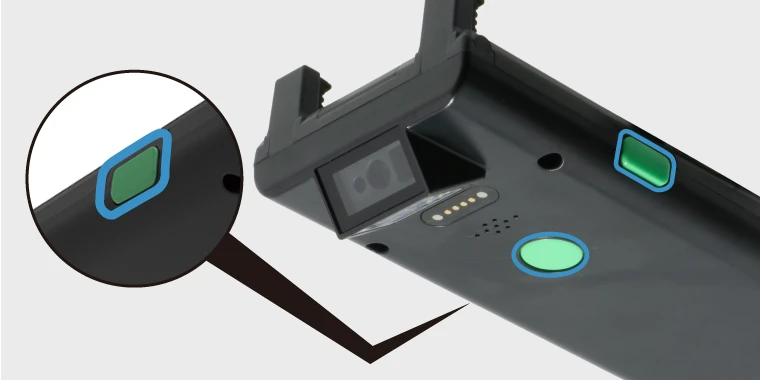

操作性が高まる3つのトリガ
使い方や状況に合わせ操作できる3カ所のトリガ。(左右サイドトリガ、ボトムトリガ)

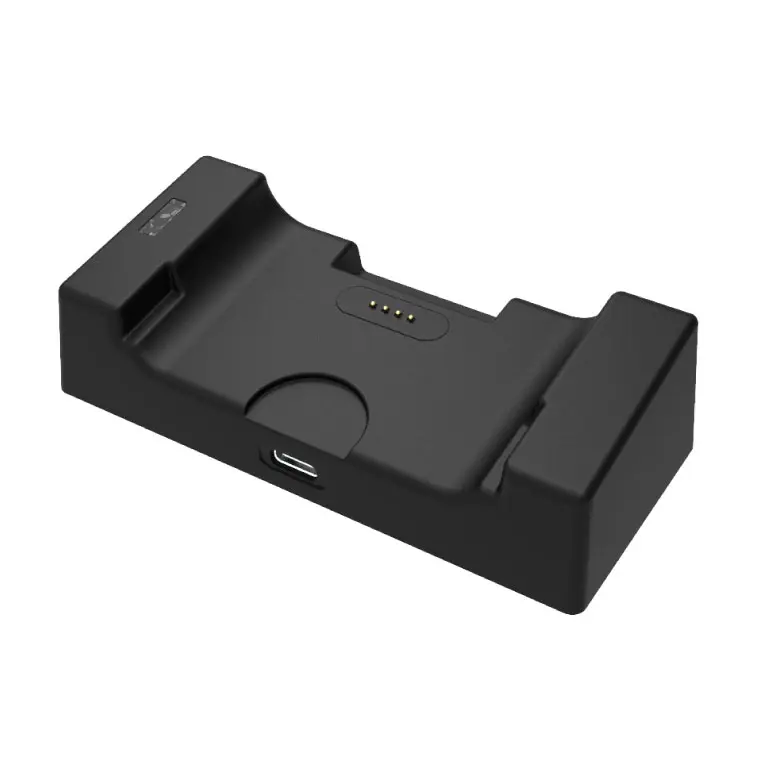

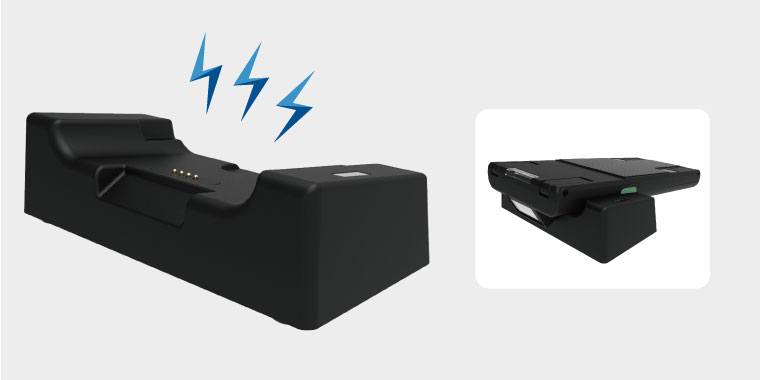

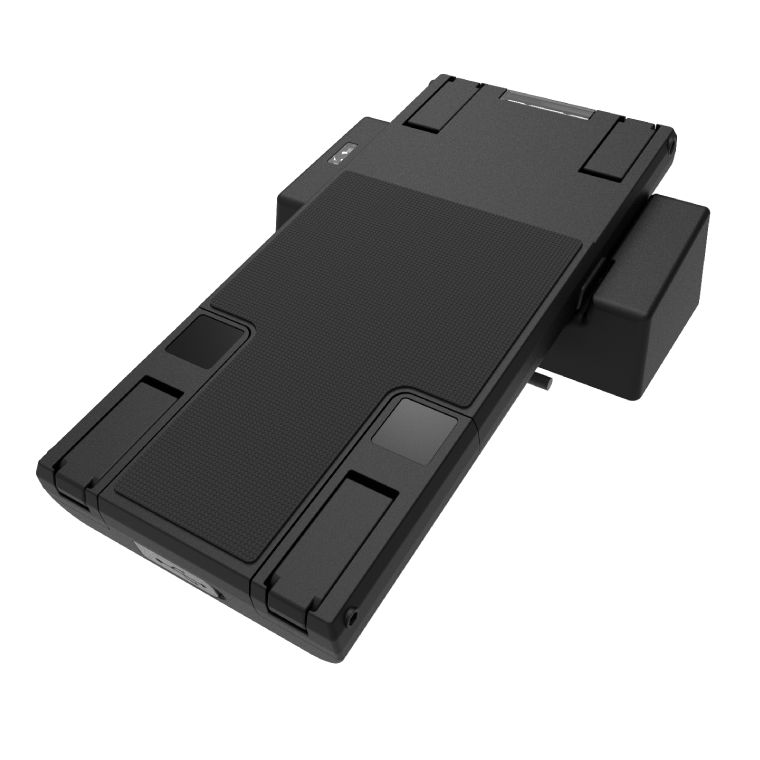

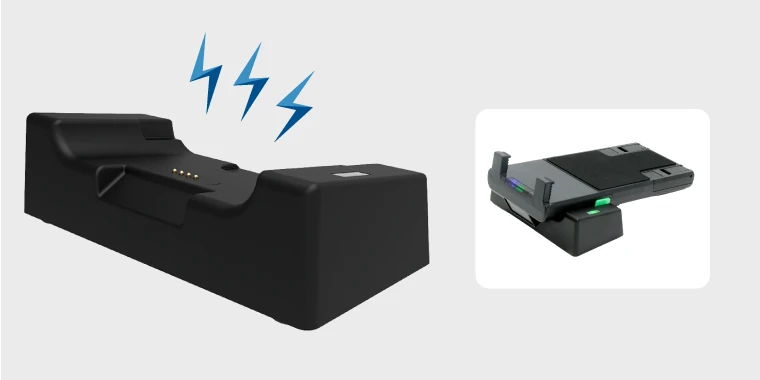

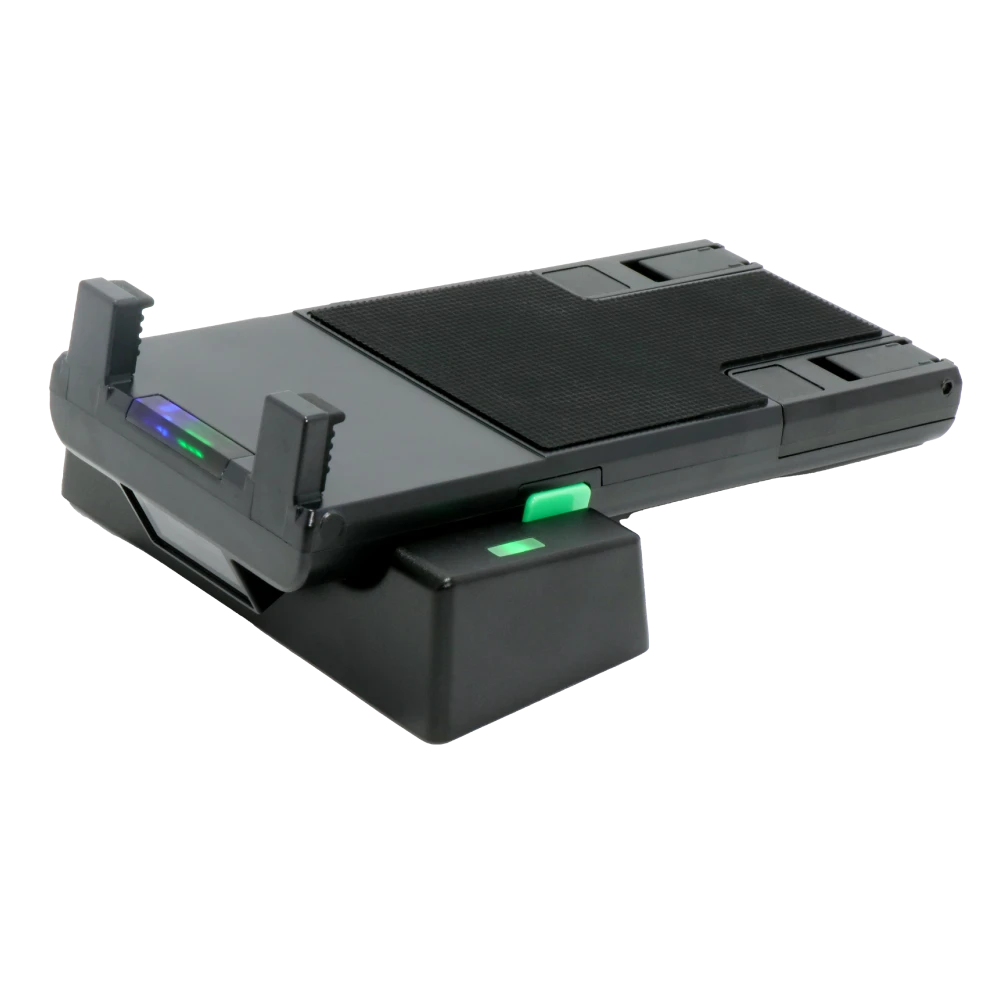

充電クレードル(オプション)
マグネットで端子がずれにくい専用充電クレードル。
充電クレードルを使うと、ケーブル接続充電によるコネクタ破損やケーブル断線リスクを大幅に軽減することができます。

データコレクト機能
メモリモードにすればデータコレクタとして読み取りデータをメモリに格納し、上位デバイス接続時に一括でデータを送信します。

バイブレーション機能
音を出せない環境や音を聞き取りにくい環境で読み取り確認がしやすいバイブレーション機能を搭載。

タイムスタンプ機能
読み取りデータにタイムスタンプを付加することが可能です。タイムスタンプの付加位置(読み取りデータの前後)やフォーマットの設定ができます。

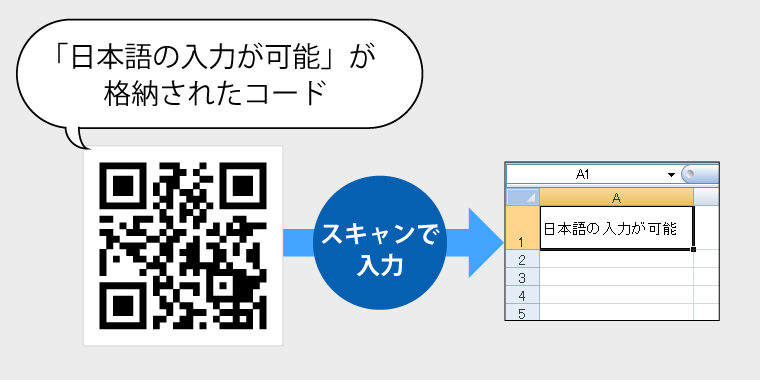

日本語入力に対応(Winアプリ)
MS-WORD、MS-EXCELやブラウザなど、Windowsアプリへの日本語入力に標準で対応しています。
半角:英数字カナ | 例)12345ABCDE 例)アイウエオ |
---|---|
全角: ひらがな カタカナ |
例)あいうえお 例)アイウエオ |
漢字: | 例)漢字がエンコードされたQR対応 |
※: | アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。 |
※: | その他、記号にも対応してします。 |
仕様
対応バーコード
一般的なバーコード、2次元コード
読取深度
ナローバー幅 | 読取深度 |
---|---|
EAN 13 (0.33mm/13 mil) | 50 ~190 mm |
Code 39 (0.076mm/3 mil) | 50 ~ 70 mm |
PDF417 (0.254mm/10 mil) | 20 ~180 mm |
PDF417 (0.508mm/20 mil) | 30 ~ 230 mm |
Data Matrix (0.381mm/15 mil) | 20 ~ 200 mm |
Data Matrix (0.508mm/20 mil) | 20 ~ 260 mm |
QR (0.381mm/15 mil) | 20 ~ 170 mm |
QR (0.508mm/20 mil) | 20 ~ 200 mm |
※: | 弊社標準バーコードチャートによる参考値です。周囲環境やコード品質に大きく影響を受けます。 |
寸法図
AirScan Jacket 本体

充電クレードル

仕様
項目 | 仕様 | |
---|---|---|
電流 | スキャン時 | 260mA |
待機時 | 210mA | |
電源オフ時 | 28μA | |
バッテリ | リチウムポリマ充電池 3.7V 1050mAh 3.89Wh | |
充電時間 | 2時間(アダプタ 5V/1A) | |
メモリ | 224KB(参考値:EAN13 約16,000件) | |
インディケータ | Good Read:オレンジLED × 1 Bluetooth: 青LED × 1 バッテリレベル:緑LED × 4 ブザー バイブレーション |
|
トリガ | スキャンキー × 3 | |
温度 | 動作時 | 0 ℃ ~ 50℃ |
待機時 | -20 ℃ ~ 60℃ | |
湿度 | 動作時 | 10 - 90% RH(結露なきこと) |
待機時 | 10 - 90% RH(結露なきこと) | |
ESD | 気中:±8KV 接触:±4KV |
|
重量 | スキャナ:144g 充電クレードル:131g |
スキャナ部
項目 | 仕様 |
---|---|
センサ解像度 | 640 ピクセル(水平)× 480ピクセル(垂直) |
光源 | 照明:9000K 白色LED×2 照準:610nm 赤色LED |
スキャンレート | 120フレーム/秒 |
視野角 | 水平28°、垂直36° |
分解能 | 0.076mm(3mil) Code 39 / 0.169mm(6.67mil) QR Code |
周囲光 | 太陽光 100,000lux (最大) |
最小コントラスト | 20% |
無線通信部
項目 | 仕様 |
---|---|
Bluetooth | Bluetooth 5.0 DUAL MODE (BR/EDR+BLE) |
周波数帯域 | 2.4 GHz |
プロファイル | HID/SPP/BLE |
通信距離 (※1) | 見通し50m(最大) |
※: | 通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。 |
型番
型番:Airscan Jacket 2Dジャケットリーダー

セット内容
- 本体
- ドキュメント
型番 | 仕様 | 参考価格 |
---|---|---|
AIRSCAN-J-2D-BLK | AirScan Jacket 2Dモデル本体(黒) | 税別:¥30,000 (税込:¥33,000) |
オプション
-
充電クレードル
型番 | 仕様 | 参考価格(税込) |
---|---|---|
CHGR-J-BLK | AirScan Jacket 充電クレードル(黒) | 税別:¥5,000 (税込:¥5,500) |

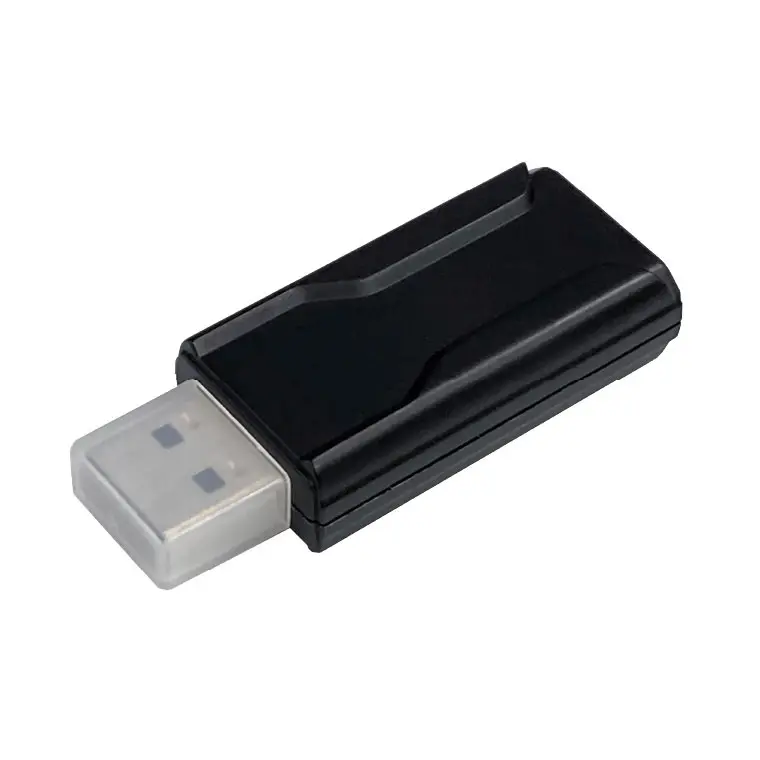

DNGL-680 | 専用BT-USBドングル | オープン価格 |
PS5V-USB10 | 専用USB-ACアダプタ, DC5V/1A | オープン価格 |
ダウンロード
ドキュメント
名称 | 対象 | データ |
---|---|---|
カタログ | AirScan Jacket | ダウンロード |
- 特長
- 仕様
- 型番
- ダウンロード
WELCOMアプリ対応製品
本製品にはWELCOMアプリの使用ライセンスが付属しています
WELCOMアプリとは

WELCOMアプリとは、WELCOMの業務アプリ群で在庫管理や画像撮影、照合、ウェッジアプリなどがラインナップされており、用途に合ったアプリを利用できます。
弊社から購入(出荷)された製品に使用ライセンスが1つ付与されています。1ライセンスで複数のWELCOMアプリが使えます。
※ 同じアプリを複数の端末にインストール場合は、端末毎にライセンスが必要になりますので、弊社までお問合せいただき、追加ライセンスをご購入ください。
WELCOMアプリのユーザー登録が未だの場合は先に ユーザー登録 を行ってください。
カスタマイズも対応できます!
気軽にご相談ください
「ハウジングのカラー変更」や「ロゴ入れ」、「ファームウェアのカスタマイズ」などを承れますので、お気軽にご相談ください。

※ 改良の為、予告無く外観・仕様を変更する場合があります。
※ 各製品名・社名は該当各社の商標又は登録商標です。
