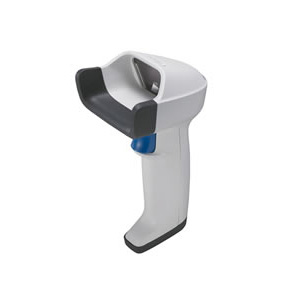

AT30Qシリーズ
タッチスキャン対応二次元コードリーダ
オープン価格
安心5年保証二次元コード読み取りバーコード読み取り抗菌対応
  • 特長
  • 仕様
  • 型番
特長
  • こだわり設計ボディ
    軽量125g!作業負担を減らすグリップ。クリック感にもこだわりました
  • 粗悪ラベルに強い
    汚れ・かすれなどのある印刷状態の悪いコードや幅広コードもOK。
  • 人の目に優しい照明光
    まぶしさを感じにくい波長の光を採用。お客様の前でも安心して運用できます。
  • 長期運用対応
    クラストップレベルの堅牢性。防塵防滴 IP42。壊れにくいコネクタ部も特徴です。

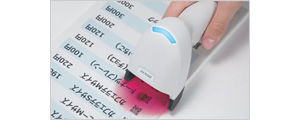

2次元コードでもバーコードでも
コード確認しながらタッチ読み

誰でも確実に読取

離し読みはもちろん、慣れが必要なく誰でも確実に読めるタッチ読みにも対応。さらに、コードを見ながら読み取りができるようスキャナの上部をオープンにした新構造を採用しました。これまでバーコードをタッチ読みで運用されていたお客様は、同じ操作感で2次元コードでの運用が可能になります。

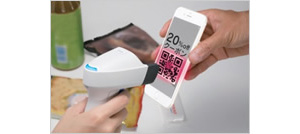

液晶画面対応で サービス拡充にも貢献

液晶画面の読み取りも対応

横方向の画素数、さらに読み取りアルゴリズムを向上。公共料金払込票や医療材料など、幅広バーコードの読み取りがアップしています。

運用に合わせて選べる読み取りモード

耐久性能

○ ポイントスキャン:複数のコードが読取エリアに入っても、中心の十字が示すコードのみを狙い読み

○ 多段バーコード一括読み取り:最大3段までの多段バーコードを一度に読み取り

○ 連結QRコード読み取り:連結モードで作成されたQRコードを一度に読み取り

医療現場でも活躍の抗菌仕様

医療現場にも最適

ボディには抗菌・耐候性素材を使用しています。雑菌の繁殖や変色を抑えられるので、医薬品や食料品などを扱う現場でも長く安心してお使いいただけます。

写真撮影対応ウェッジアプリ「WedgeShotst™」 使用ライセンス付属

キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。
バーコードコードや二次元コードの読み取り直後に撮影できるので、読み取り時の状況が写真(画像)として記録に残せます。
のちに確認や検証が必要となったときエビデンスとして利用できます。
撮影した画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能です。
限られた人のみが確認できる設定のためデータ保管の面でも安心です。

仕様

対応バーコードシンボル

二次元コード
QRコード、SQRC、iQRコード、マイクロQRコード、DataMatrix(ECC200)、PDF417、マイクロPDF417、Maxiコード、Aztec、GS1 Composite
一次元コード(バーコード)
EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Standard 2 of 5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)

寸法図


単位:mm

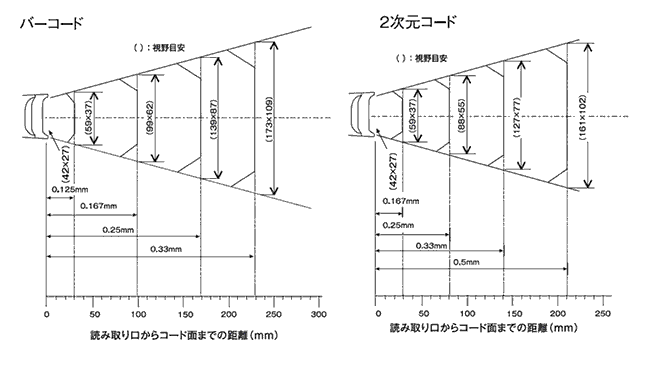

読み取り範囲図

読み取り範囲図

項目 USBタイプ RS-232Cタイプ
読み取り部 方式 エリアセンサ
最小分解能 二次元コード 0.167mm
バーコード 0.125mm
PCS値 0.30以上
傾角・仰角 ±50°
スキュー角 360°
イメージキャプチャ BMP、JPEG出力、サムネイル機能
読み取り確認 青・赤・緑3色LED、バイブレータ
ブザー(音量コントロール3段階、トーンコントロール3段階)
マーカ LEDポイントマーカ
通信インターフェイス 方式 USB1.1準拠 (*1) RS-232C
コネクタ USBコネクタ(Aタイプ) Dsub-9ピン(メス)
ケーブル 2mケーブル 2mケーブル、5mケーブル
電源供給 接続先より供給 (*2) 専用ACアダプタ
環境条件 保護等級 IP42
耐落下強度 (*3) 0.2m×100,000回/2.0m(コンクリート床上)
動作温度 -5~50℃
動作湿度 10~90%RH(結露・結氷なきこと)
質量 約125g
(*1) USBキーボードインターフェイス、USB-COMインターフェイスの2方式をサポートしています。出荷時のインターフェイス設定はUSB-COMインターフェイスになります。
(*2) パソコンやUSB-HUBの機種によっては接続できない場合がありますので、事前に接続確認をしていただきますようお願いいたします。
(*3) 常温での試験値であり、保証値ではありません。
型番

■ AT30Qシリーズ 二次元コードリーダ

型番 仕様
AT30Q-SMU 二次元コードリーダ, USB I/F(HID&COM), 2m ストレートケーブル
AT30Q-SMR 二次元コードリーダ, RS232C I/F, 2m ストレートケーブル, ACアダプタ付
AT30Q-SMR5 二次元コードリーダ, RS232C I/F, 5m ストレートケーブル, ACアダプタ付
AT30Q-SMRH 二次元コードリーダ, RS232C I/F, 2m ストレートケーブル, 電源ホスト供給タイプ
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
