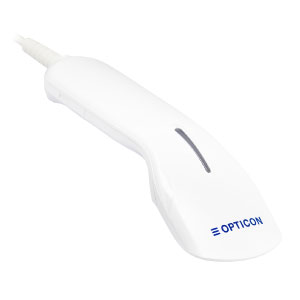

L-22X ヘラ型二次元コードスキャナ
ベストプライス
- 2次元コード
- バーコード
- OCR
- DPM
- 抗菌
- バイブレーション
- USB接続
- RS232C接続
- IP42
- 長期保証:5年
OCR・DPMの読み取りに標準対応した2次元バーコードリーダ
標準でOCRの読み取りが可能なL-22Xはワクチン接種記録システムのOCR(OCRライン)の読み取りにも対応!
TYPE-C変換アダプタ付の特別セット型番「L-22X-VRS」でワクチン接種会場の事務をサポートします。
- 特長
- 仕様
- 型番
特長
圧倒的な読み取り性能
新開発デコードアルゴリズム、最大100フレームCMOSセンサ、最新高性能CPUにより、読み取り角に依存しない圧倒的な読み取りスピードを実現。手ブレ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを実現しました。
オートトリガ、高速移動体読み取り
専用スタンドSTD-22X(オプション)を使用すると、オートトリガが自動的に動作します。
高速に移動しているターゲットを自動検知し、瞬時に読み取ることが可能です。
POSレジ業務に最適です。
モバイルコード
従来読みにくかった、低輝度や高密度の液晶上QRコードやバーコード読み取り性能を大幅に改善しました。

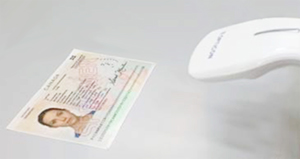

パスポート/OCR
パスポートなどに使用されているOCRフォントを標準でサポートしました。ブレの発生する手持ちでも読み取れる性能を確保。OCR-A/Bフォント以外のフォントはご相談ください。
スタイリッシュなデザイン
読み取りと持ちやすさにこだわり、スタイリッシュなデザインでありながら、重さ77gと耐落下性能1.8mを実現しました。筐体は抗菌(JIS Z 2801相当)および耐黄変素材を使用していますので、医療や流通向けにも安心してご使用いただけます。

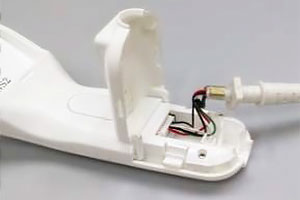

マルチインターフェイス/強化ケーブルコネクタ
交換ケーブル方式およびマルチインターフェイス(USB-HID、USB-COM、RS-232Cに対応)を採用しました。強化されたケーブルコネクタは、容易なケーブル交換方式でありながら、屈曲や引張に強い構造を実現しています。
バイブレーション機能/サイレントモード
バイブレーション機能は手で読み取り(振動)を認識できるため、医療や生産現場向けにも安心してご使用いただけます。またトリガキー長押しによりバイブレーションとブザーのON/OFFができるサイレントモード切り替え機能があります。
データ編集プログラミング
「データ編集プログラミング」機能により、データ編集出力が可能です。最大16コードを複数の画像を利用した一括読み取りも可能になります。また、GS1フォーマットなどの出力編集処理も容易に設定可能になります。
国内製造
この製品は日本製です。
写真撮影対応ウェッジアプリ「WedgeShots™」対応
キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。
コードの読み取り直後に撮影し、読み取り時の状況が写真(画像)として記録に残せます。
のちに確認や検証が必要となったときエビデンスとして利用できます。
撮影画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能。
※:読み取り直後以外に時刻設定撮影もできます。
仕様
対応バーコード
- 一次元コード(バーコード)
- JAN-13/8、EAN-13/8、EAN Add-on、UPC Add-on、Code 39、Code 128、NW-7(Codabar)、Industrial 2 of 5、Interieaved 2 of 5、Code 93、MSI/Plessey、Code 11、GS1-128、GS1 DataBar、Postal Code
- 二次元コード(QRなど)
- PDF417、MicroPDF417、GS1 Composite、Codablock F、QRコード、マイクロQRコード、Data Matrix(ECC 200)、MaxiCode、Aztec Code、Chinese-sensible Code
- OCR
- Machine Readable Travel Documents、ISBN(OCR-B)、OCR-A/B
読取深度
シンボル | 分解能(mm) | 近方(mm) | 遠方(mm) | |
---|---|---|---|---|
1D | CODE 39 | 0.127 | 5 | 60 |
CODE 39 | 0.254 | 5 | 185 | |
JAN | 0.33 | 5 | 240 | |
CODE 39 | 0.5 | 22 | 380 | |
2D | QR | 0.169 | 15 | 60 |
QR | 0.381 | 0 | 200 |
※: | 深度は周辺温度25℃でのTyp値です。 |

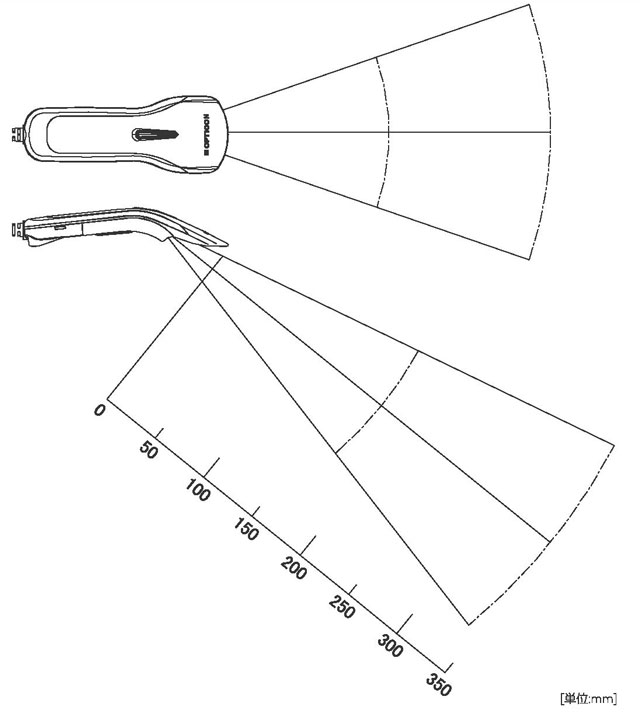

読取りフィールド

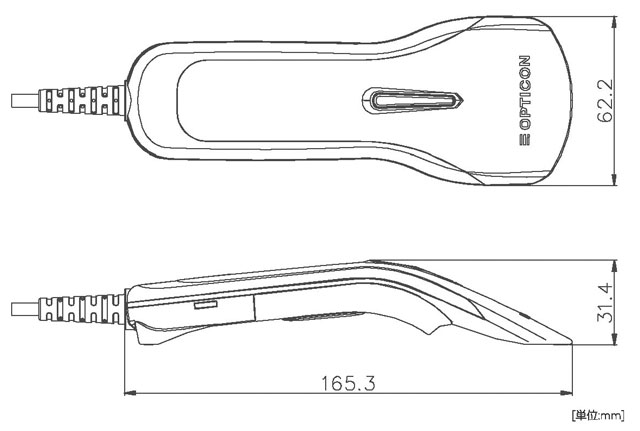

寸法図
仕様
項目 | 仕様 |
---|---|
インターフェイス | USB (HID/COM)、RS-232C |
電圧 | 4.5~5.5V |
読み取り方式 | モノクロ CMOS エリアセンサ( 最大100fps) |
読み取り光源 | 電球色LED |
エイミング | シングルライン緑色LED |
読み取り確認 | 上部シングルバー3 色 LED 表示、ブザー、バイブレーション |
画像出力 | Windows Bitmap、JPEG |
最小分解能 | 1次元バーコード:0.1mm 2次元コード: 0.169mm |
PCS値 | 0.2 以上 |
傾斜読み取り | ピッチ/スキュー:±65° チルト:360° |
移動体読み取り | 2.54m/s (0.33mm EAN/UPC @100mm ) |
重量 | 約77g(ケーブルを除く) |
寸法 | 165.3(D) × 62.2(W) × 31.4(H) mm |
保証 | 5年間(ケーブルを除く) |
環境部
項目 | 仕様 | |
---|---|---|
温度 | 動作時 | -5 ~ 50℃ |
保管時 | -30 ~ 60℃ | |
湿度 | 動作時 | 5 ~ 90%RH (非結露、非氷結) |
保管時 | 5 ~ 90%RH (非結露、非氷結) | |
周辺照度 | 太陽光:100,000 lx 以下 蛍光灯:10,000 lx 以下 |
|
耐落下 | 1.8m ( コンクリート床面) 5面 3サイクル自由落下。読み取りが可能なこと。 |
|
抗菌仕様 | JIS Z 2801 相当 | |
防塵防滴 | IP42 相当 |
安全規格
項目 | 仕様 |
---|---|
環境負荷 | RoHS 指令 |
LED 安全規格 | IEC 62471 リスク免除グル-プ |
EMI/RFI | ・EMC 指令 EN 55024, EN 55032 Class B ・FCC Part 15 Subpart B Class B ・VCCI クラス B |
型番
型番:L-22X ヘラ型二次元コードスキャナ
セット内容
- 本体
- ドキュメント
型番 | 仕様 |
---|---|
L-22X-V-WHT-USB(*1) | ヘラ型2次元リーダ, OCR/DPM標準対応, USB標準2mケーブル付 |
L-22X-V-WHT-RS232C | ヘラ型2次元リーダ, OCR/DPM標準対応, RS232C標準2mケーブル/ACアダプタ付 |
※1 | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
L-22X VRS対応OCRバーコードリーダセット
型番 | 仕様 |
---|---|
L-22X-VRS | USB接続OCRバーコードリーダ VRSセット (VRS専用設定シート,TYPE-C変換アダプタ付) |
※ | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
オプション
-

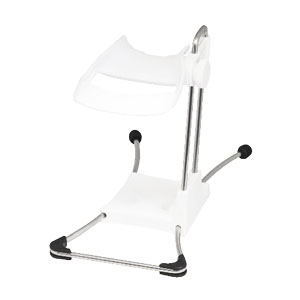

オートスタンド(STD-22X)
-

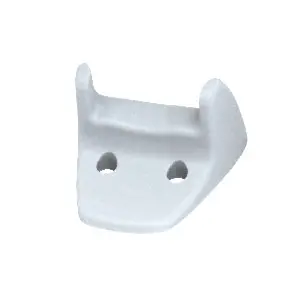

ホルダー(ST-1S)
型番 | 仕様 |
---|---|
STD-22X | L-22X用オートスタンド |
ST-1S | L-22X用ホルダー |
