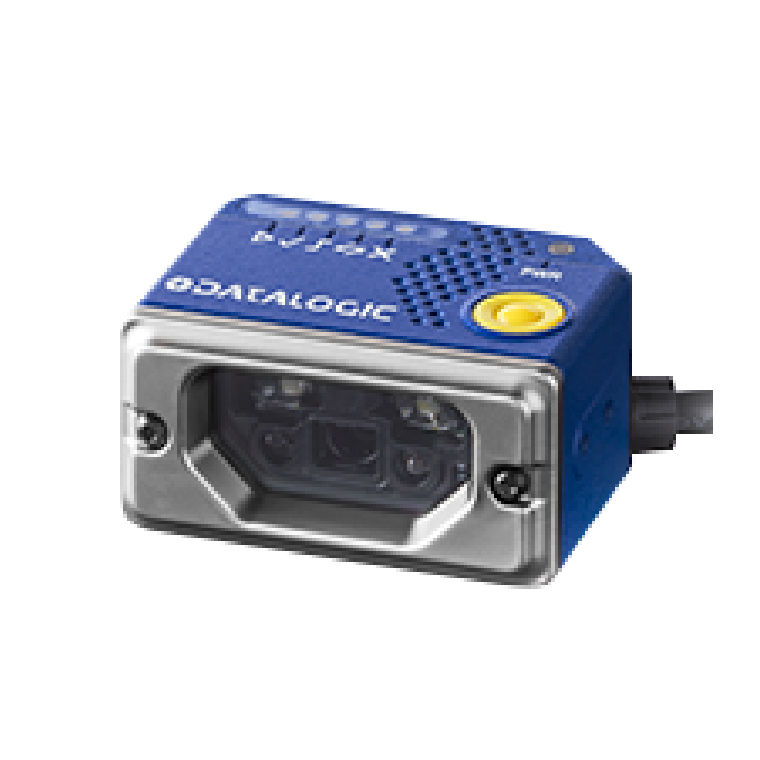

超小型の組み込み2Dコードリーダ
Matrixシリーズの最新ウルトラコンパクト2次元コードスキャナ。食品業界で使用が可能なプラスティック読取窓を採用しています。
- 特長
- 仕様
- 型番
- ダウンロード
特長

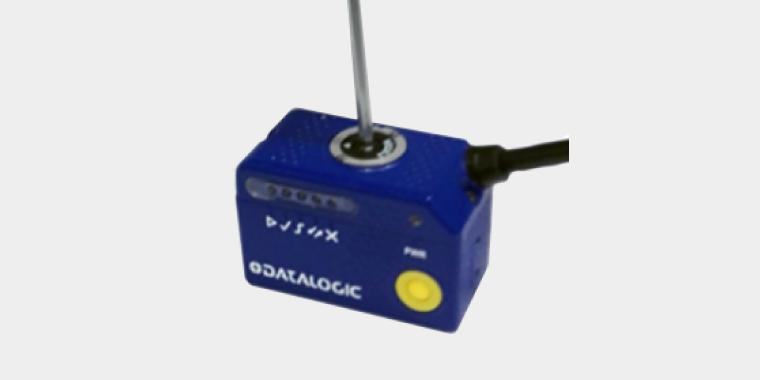

3段階のフォーカス調整
ドライバー等の工具で簡単に焦点距離の変更ができます。
現場や読み取り対象が変わっても、Matrix120の焦点距離調整の範囲内であれば筐体の設計を変更せずに対応可能です。

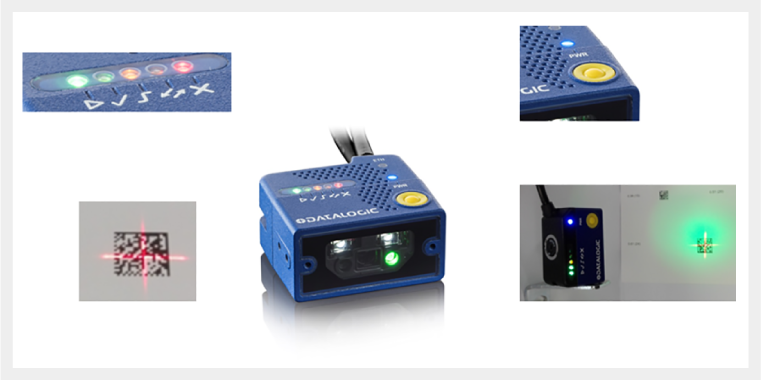

小型でも充実した装備
レーザビームでの読み取り中心位置の表示が標準で内蔵しており、更に読み取り完了時のグリーンスポット機能も使用可能です。
仕様
対応バーコード
- 一次元コード（バーコード）
- ITF, Standard 2 of 5, Matrix 2 of 5, Code128(GS1-128), Code39, EAN/JAN/UPC, Code93, Codabar, Pharmacode, PDF417, Micro PDF417, GS1 DATABAR family, Composite Code
- 二次元コード（QRなど）
- DataMatrix ECC200, QR Code, MicroQR Code, Maxicode, Aztec Code
- 郵便コード
- Royal Mail, Japan Post, Planet, Postnet, Australia Post, Intelligent Mail, Swedish Post, Kix Code等
仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 最小分解能 | 0.076mm（2D） | ||
| フレームレート | 36フレーム/秒 | ||
| ピッチ角/チルト角 | ±35°/0°～360° | ||
| イメージセンサ | 1.2MP(1280x960 Pixel) CMOSセンサ | ||
| 電源電圧 | DC5～30V | ||
| 消費電力 | 0.4A～0.1A | ||
| インターフェイス | Main:RS232/RS422 (最高115.2Kbps) Ethernet (10M/100Mbps) - サポートプロトコル(TCP/IP, Ethernet/IP, Modubus TCP) |
||
| 通信モード | Ethernet | ||
| 入出力信号 | 同期信号入力(1点), プログラマブル入力(1点), プログラマブル出力(2点) |
||
| パラメータ設定方法 | Xpressスイッチ, 専用ソフトDL.CODE (Ethernet), ホストモード(シリアル/Ethernet) |
||
| 表示 | ブザー,LED 7点, 読取完了用Green Spot, 読取NG用Red Spot, 読取中心位置表示用レーザポインタ |
||
| 防塵防滴 | IP65 | ||
| 耐振動 | 1.5mm@13～55Hz ;2g@70～200Hz 各方向2時間 | ||
| 耐衝撃 | 30g,11ms 各方向3回 | ||
| 温度 | 動作時 | 0℃～+45℃ | |
| 保管時 | -40℃～+70℃ | ||
| 湿度 | 90%以下 (但し結露無きこと） | ||
| 寸法 | 45.4×52.8×23.5mm | ||
| 重量 | 約200g | ||
型番
型番：Matrix120 超小型マルチコードリーダ
セット内容
- 本体
| 型番 | 仕様 | |
|---|---|---|
| MATRIX120-310-011 | 超小型マルチコードリーダ, 1.2MP シリアル+Ethernet, ESD対応 | |
オプション
-
端子台接続ボックス
-
Ethernet接続用コネクタケーブル
| 型番 | 仕様 | |
|---|---|---|
| CBX100-ALLIN | コンパクト端子台接続ボックス(BM100内蔵) | |
| CAB-ETH-M03 | MATRIX120/210/410 - Ethernet接続用コネクタケーブル(3m) | |
| CAB-ETH-M05 | MATRIX120/210/410 - Ethernet接続用コネクタケーブル(5m) | |
ダウンロード
ドキュメント
| 名称 | 対象 | データ | |
|---|---|---|---|
| 冊子名称 | 対応機種型番 | ダウンロード | |
