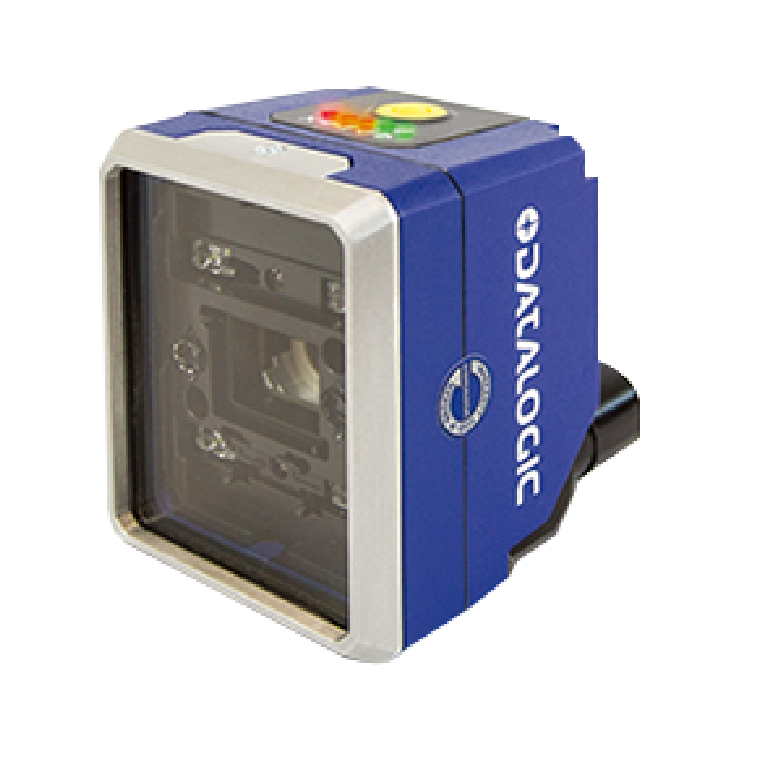

Matrix220 超小型マルチコードリーダ(2D)

ベストプライス

  • 2次元コード
  • バーコード
  • RS232C接続
  • IP65
  • 1年保証

DPMコード対応照明モデルもラインナップ

  • 特長
  • 仕様
  • 型番
  • ダウンロード

特長

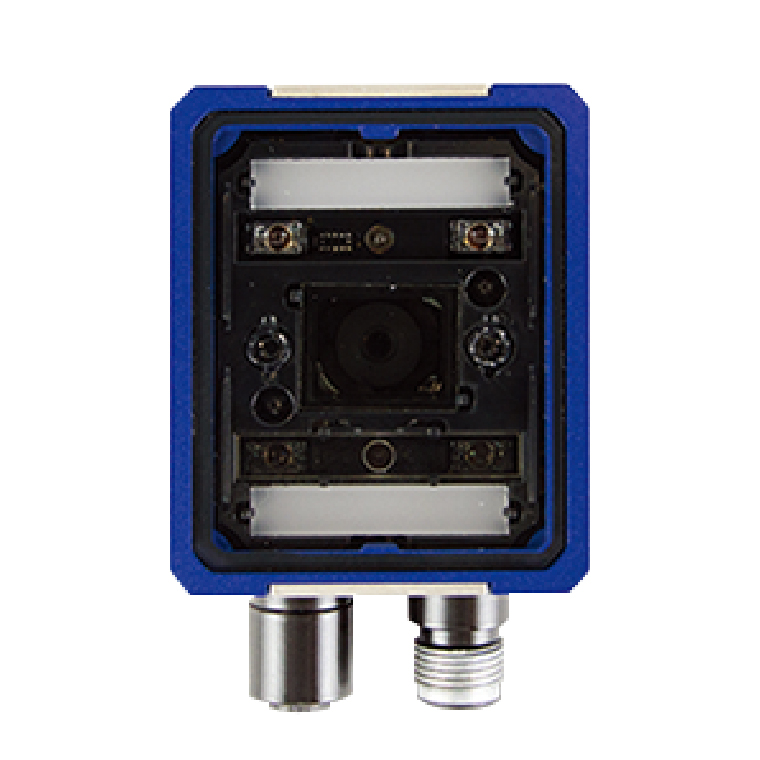

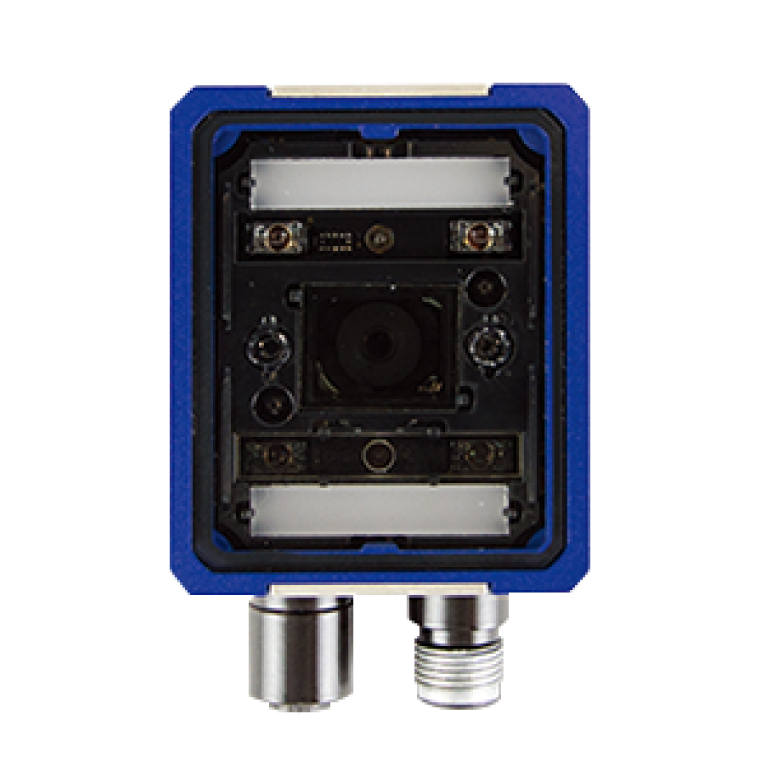

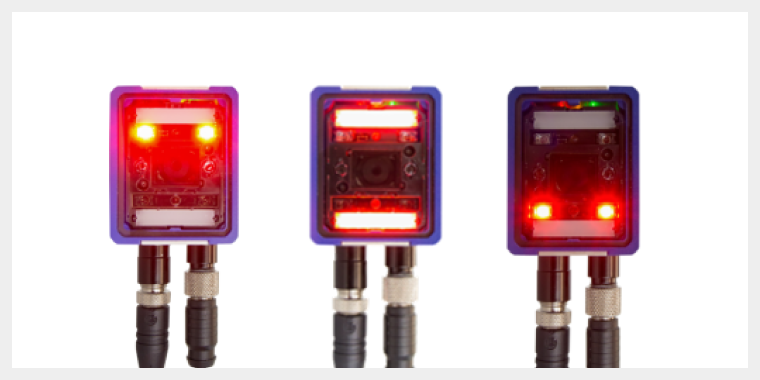

DPMコード用照明出モデル

DPMコードの読み取りに最適な拡散照明を内蔵したタイプで難読DPMコードも読み取りが可能。
DPMコード以外の標準照明モデルもラインナップ。

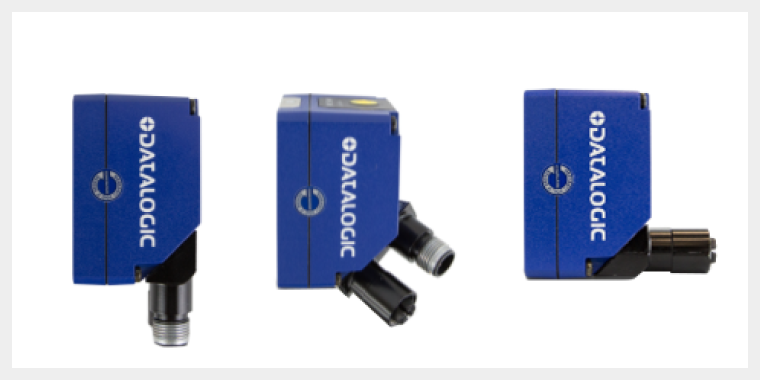

ケーブルの取り回しがしやす可動コネクタ

コネクタ部を回転させることで、ケーブルの方向を簡単に変更が可能。狭いスペースでも最適なケーブルの取り回しで取付が可能です。

仕様

対応バーコード

一次元コード(バーコード)
ITF, Standard 2 of 5, Matrix 2 of 5, Code128(GS1-128), Code39, EAN/JAN/UPC, Code93, Codabar, Pharmacode, PDF417, Micro PDF417, GS1 DATABAR family, Composite Code
二次元コード(QRなど)
DataMatrix ECC200, QR Code, MicroQR Code, Maxicode, Aztec Code
郵便コード
Royal Mail, Japan Post, Planet, Postnet, Australia Post, Intelligent Mail, Swedish Post, Kix Code等

仕様

項目 仕様
最小分解能 (2D) 0.127mm (35X-0X0)
0.051mm (38X-0X0)
フレームレート 45フレーム/秒
ピッチ角/チルト角 ±35° / 0~360°
イメージセンサ 1280x960 (1.2MP) - 1/3” CMOSグローバルシャッタ
読取範囲 40mm~400mm (7mmレンズ)
40mm~600mm (12mmレンズ) (35X-0X0)
40mm~300mm (38X-0X0)
照明 白色LED (35X-0X0)
赤色LED偏光+拡散+非偏光 (38X-0X0)
電源電圧 DC10~30V (標準モデル) : DC48V (POE モデル)
消費電力 4.2W (標準モデル) : 4.8W (POEモデル)
インターフェイス RS232/RS422(最大115.2Kbit/s)+Aux RS232, Ethernet (10/100Mbit/s) TCP/IP, UDP, FTP, Ethernet IP, Modbus TCP, SLMP (標準モデル)
RS232, Ethernet (10/100Mbit/s) POE Mode A & B: TCP/IP, UDP, FTP, Ethernet IP, Modbus TCP, SLMP (POEモデル)
通信モード Datalogic ID-NET™, パススルー, マスタースレーブ, Ethernet
入出力信号 同期信号入力(2点),
プログラマブル出力(3点) [標準モデル]
同期信号入力(1点) [POEモデル]
パラメータ設定方法 X-PRESSスイッチ,
専用ソフトDL.CODE,
ホストモード (シリアル/Ethernet)
表示 LED 7点 (ステータス, 通信, トリガ, 読取確認, Ready, 電源, ネットワーク接続), グリーンスポット, レッドスポット, X-PRESSインターフェース, ウェブ監視インターフェイス
防塵防滴 IP65, IP67(IP67用コネクタ使用時)
耐振動 1.5mm@13~55Hz 各方向2時間
耐衝撃 30g, 11ms 各方向3回
温度 動作時 -10℃~50℃
保管時 -20℃~70℃
湿度 90%以下 (但し結露無きこと)
寸法 78mm×47mm×38mm
重量 約173g

型番

型番:Matrix220 超小型マルチコードリーダ(7mmレンズ)

セット内容

  • 本体

型番 仕様
MATRIX220-352-010 超小型マルチコードリーダ, 7mmレンズ,
1.2MP, 標準白色照明, シリアル/Ethermet, 本体
MATRIX220-382-010 超小型マルチコードリーダ, 7mmレンズ,
1.2MP, DPM
赤色照明, シリアル/Ethermet, 本体
MATRIX220-385-010 超小型マルチコードリーダ, 7mmレンズ,
1.2MP,
標準白色照明, シリアル/Ethermet, 本体

型番:Matrix220 超小型マルチコードリーダ(12mmレンズ)

セット内容

  • 本体

型番 仕様
MATRIX220-355-010 超小型マルチコードリーダ, 12mmレンズ,
1.2MP,
標準白色照明, シリアル/Ethermet, 本体

オプション

  • 端子台接続ボックス

  • CBX接続用コネクタケーブル

  • Ethernet接続用コネクタケーブル

型番 仕様

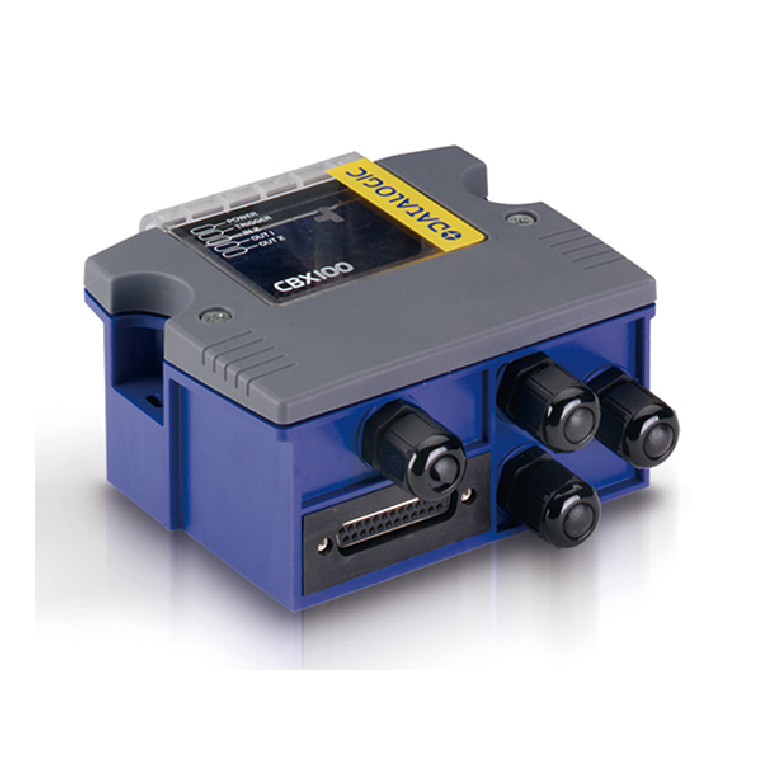

CBX100-ALLIN コンパクト端子台接続ボックス(BM100内蔵)

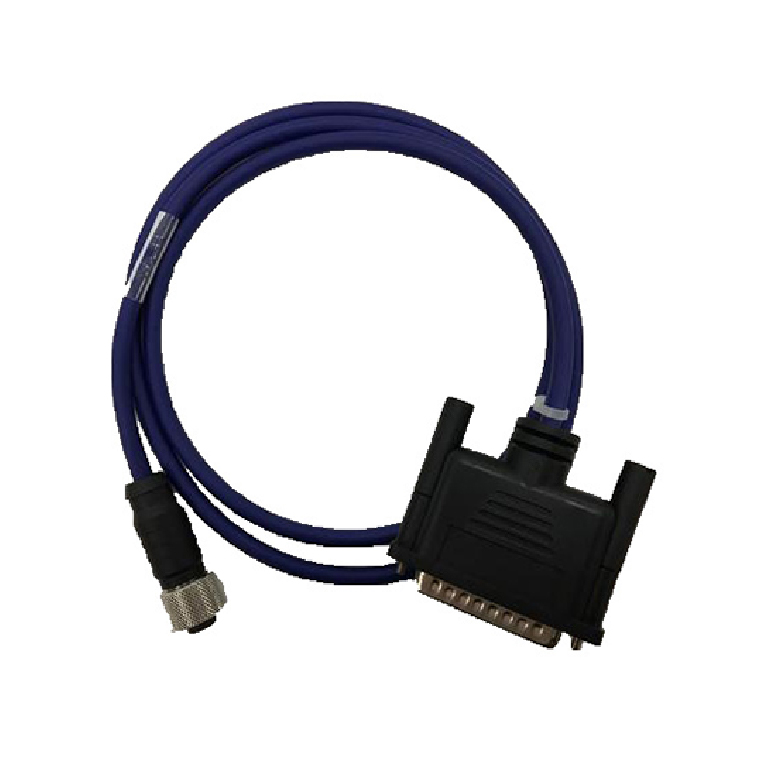

CAB-DS01-S MATRIX220/300/320 - 新CBX接続用コネクタケーブル(1m)
CAB-DS03-S MATRIX220/300/320 - 新CBX接続用コネクタケーブル(3m)
CAB-DS05-S MATRIX220/300/320 - 新CBX接続用コネクタケーブル(5m)

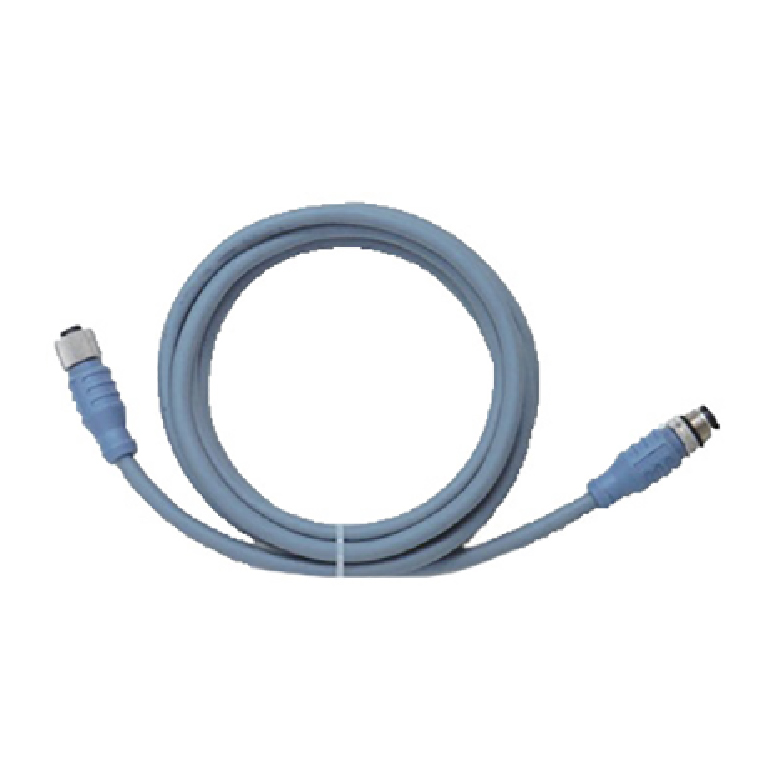

CAB-ETH-X-M03 MATRIX220/320 用Ethernet接続用コネクタケーブル(3m)
CAB-ETH-X-M05 MATRIX220/320 用Ethernet接続用コネクタケーブル(5m)
