diBar slimQRX 超小型ハンディエリアイメージャ

ベストプライス

2次元コード
バーコード
OCR
抗菌 SIAA
USB接続
RS232C接続
HID POS
保証 3年

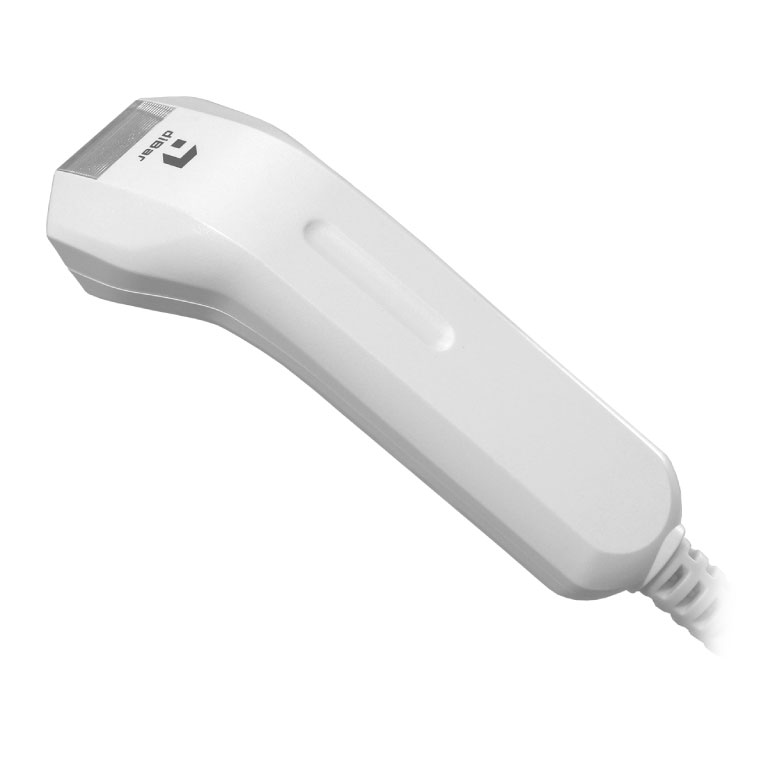

省スペースな小型ハンディエリアイメージャ

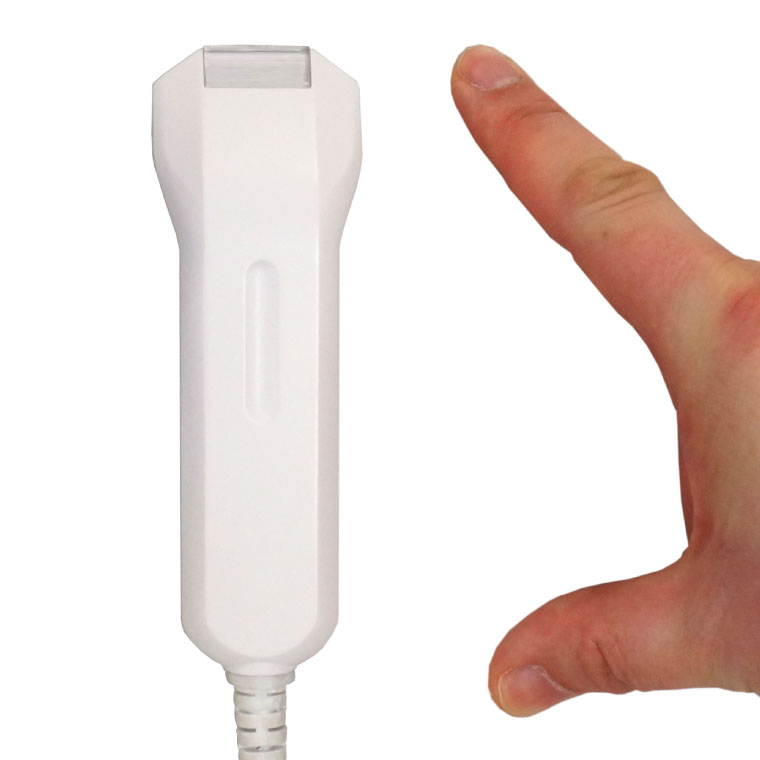

スタンド（オプション）込みでも省スペースな小型ハンディエリアイメージャ slimQRX。
一般的なハンディスキャナと比べてカウンターの専有面積がとても小さくなりました。

特長
仕様
型番
ダウンロード

特長

読み取り確認がカンタン

読み取り確認のLEDに、広角照射高輝度青色LEDインディケータVBI(TM)を採用。

※：VBI=Visual Brightness Indicator

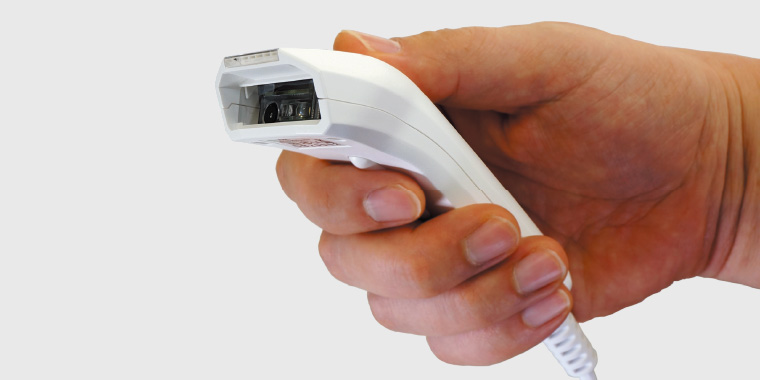

自然なグリップ位置：人間工学に基づいたデザイン

上部のくぼみに親指を乗せると、人差し指は自然にトリガー位置へ。

液晶画面上のコードを読み取り

タブレットPC、スマートフォンなどの画面に表示されたコードの読み取りもできます。アプリで発行されたクーポンQRコードもらくらく読み取り。

OCRフォント読み取り対応

OCR-A/B、MICR E-13B、SEMIフォントに対応しています。
定義済みテンプレートやカスタムテンプレートを元に読み取りを行います。

定義済みテンプレート

パスポート(ビザ含)
ISBN
価格フィールド（書籍等の価格）
MICR E-13B

SIAA抗菌認証モデル

slimQRXは抗菌製品技術協議会のSIAAマーク取得試験をクリアした製品です。
SIAAマークは、ISO22196法により評価された結果に基づき、抗菌製品技術評議会ガイドラインで品質管理・情報公開された製品に表示されています。

※：ISO22196 (抗菌ISO) は、JIS試験法 (JIS Z 2801) をベースとして日本から提案され各国の支持により、2007年にプラスチック製品の抗菌製品評価試験方法として発行された規格です

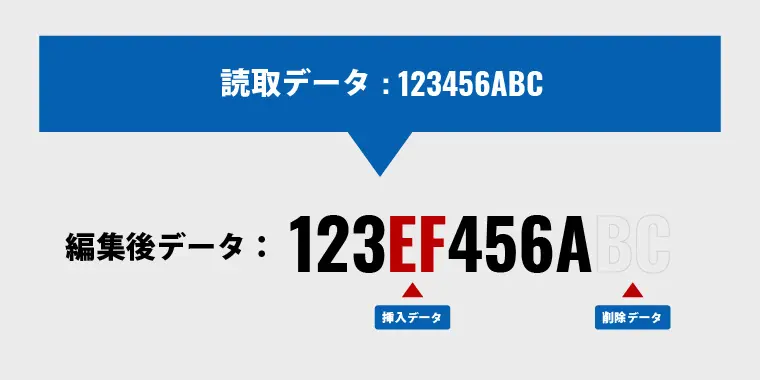

データフォーマット編集機能

プリフィックス・サフィックスの他、読取データの指定位置にキャラクタを挿入したり、指定位置のデータを削除するなど、フレキシブルな編集ができます。

写真撮影対応ウェッジアプリ「WedgeShots™」対応

キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。
コードの読み取り直後に撮影し、読み取り時の状況が写真（画像）として記録に残せます。のちに確認や検証が必要となったときエビデンスとして利用できます。撮影画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能。

※：読み取り直後以外に時刻設定撮影もできます。

WedgeShots™詳細

仕様

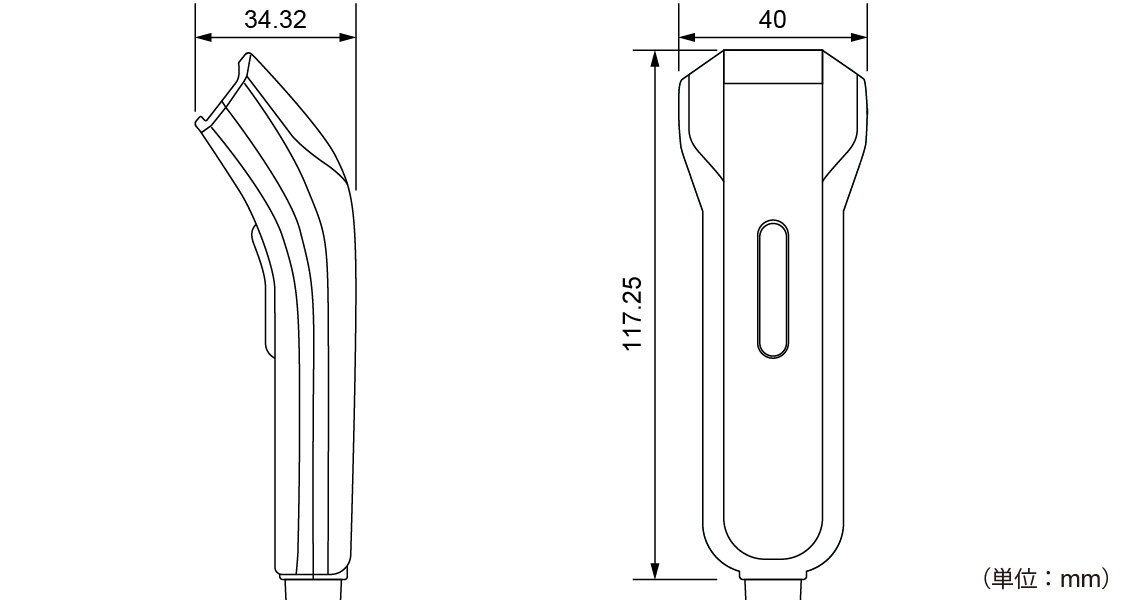

寸法図

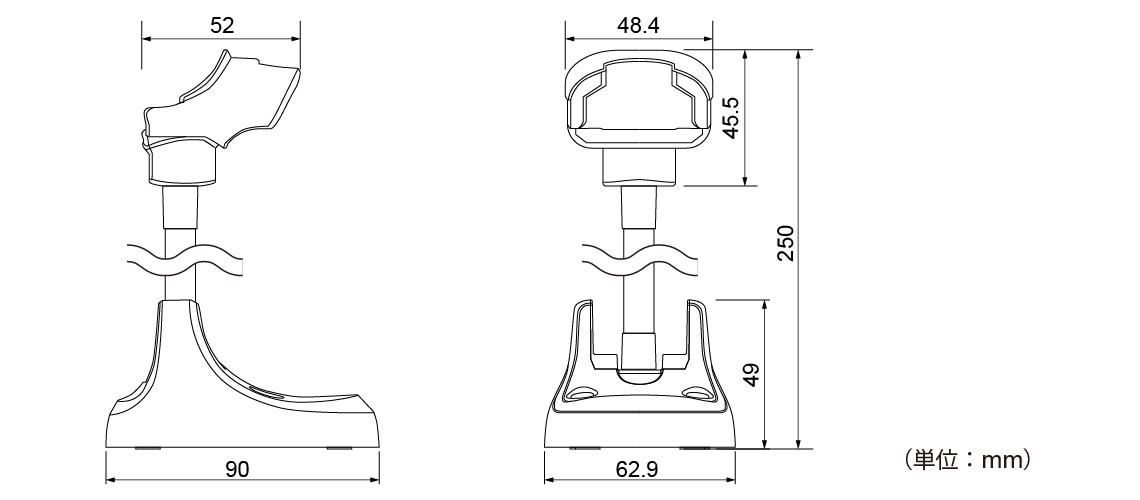

寸法（スタンド）

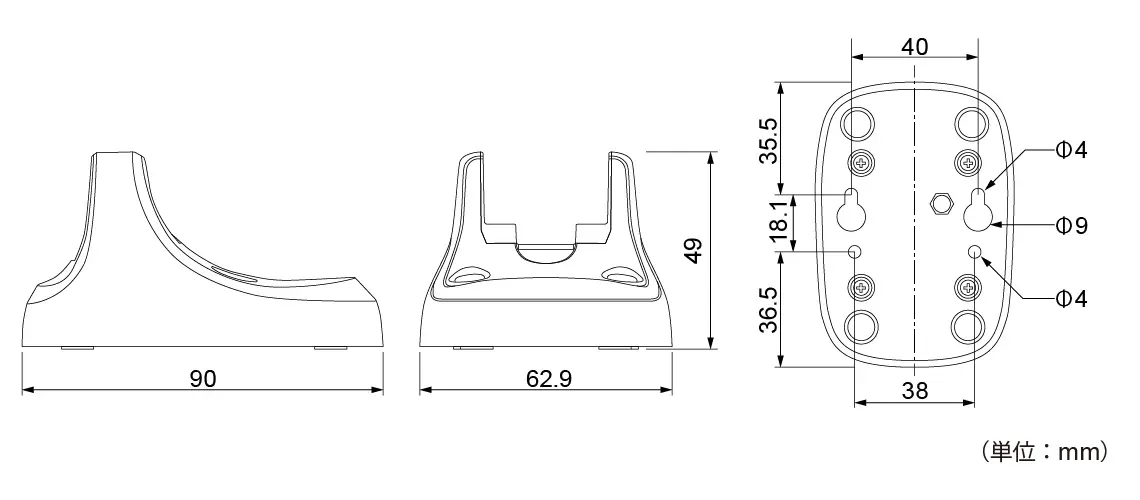

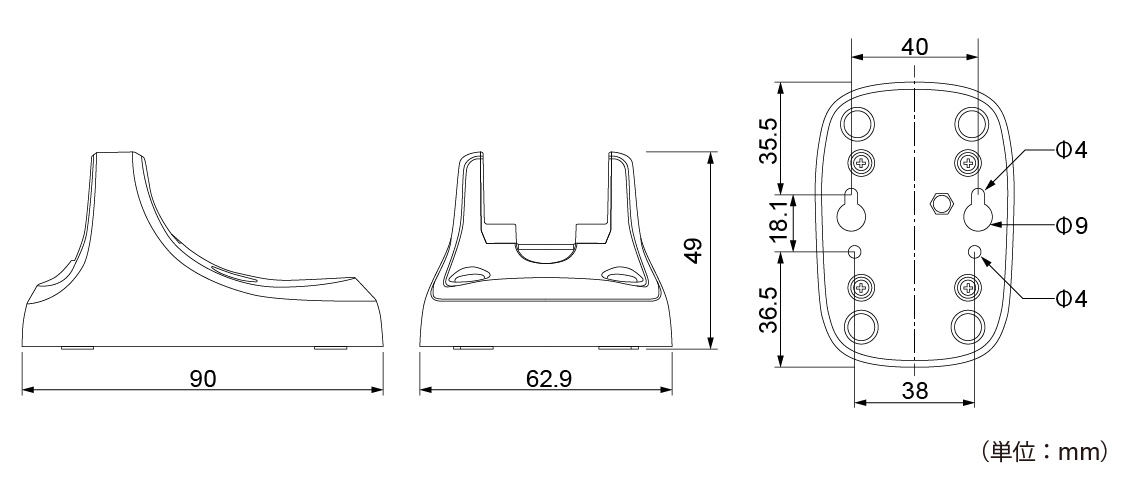

寸法（ホルダ）

対応シンボル

一次元コード（バーコード）: JAN/EAN/UPC, コード39, コーダバー(NW7),インターリーブド 25, コード128, GS1-128, コード93, インダストリアル25, マトリクス25, GS1 DataBar, 他

二次元コード（QRなど）: QR, マイクロQR, PDF417, MicroPDF, Aztec, コード49, データマトリクス, マキシコード, 郵便カスタマバーコード, 他

OCRフォント: OCR-A/B、MICR E-13B、SEMI

読取深度

ナローバー幅	近距離(mm)	遠距離(mm)
UPC 13mil(0.33mm)	46	390
コード39　5mil(0.127mm)	45	180
コード39　10mil(0.254mm)	36	360
コード39　20mil(0.508mm)	71	747
PDF417 7mil(0.177mm)	55	163
PDF417 10mil(0.254mm)	42	24
QRコード 10mil(0.254mm)	40	182
QRコード 20mil(0.508mm)	36	367

※：	上記の値は、測定した参考値(実力値)であり、保証値ではありません。コード品質や周囲照度など運用環境により異なるため、実運用環境にて、事前に最適な読み取り距離を検証するようお願いします。

仕様

項目		仕様
インターフェイス		USB(HID, COM), RS232C
照明LED		白色LED
エイマーLED		赤色LED（ドット）
センサ		640x480ピクセル、グローバルシャッタ
移動読取		6m/秒
フレームレート		120フレーム/秒（最大）
読み取り角度		40°（水平）,30°（垂直）
PCS		30% min.
分解能(*)		3mil(0.0762mm)
読取窓幅		35mm
耐静電気		気中 8KV, 直接 4KV
耐落下衝撃		コンクリート面に1.2mの高さから自然落下後、動作に支障なし
周囲照度		0～100,000lux
供給電圧		DC5V ±5%
消費電流	動作時	USB: 210mA / RS232C: 320mA
消費電流	スタンバイ時	USB: 2.5mA / RS232C: 6mA
温度	動作時	-10～40℃
温度	保管時	-20～60℃
湿度		95% 氷結・結露無し(@40℃)
外形寸法		W117.24xL34.2xD40mm
重量		約38g(ケーブル含まない)
ケーブル長	USBケーブル	約1.5m
ケーブル長	RS232Cケーブル	約2.0m
保護等級		IP40相当
適合規格		FCC, CE Class B, VCCI

※：	弊社基準テストチャートによる実力値であり、保証値ではありません。コード品質や周囲照度など運用環境に影響されます。

型番

slimQRX 超小型ハンディエリアイメージャ

セット内容

本体
ドキュメント

型番	仕様
SLIMQRX-USB(※1)	エリアイメージャ, USBインターフェイス(HID/COM/HID-POS), 1.5mストレート
SLIMQRX-MICROUSB(※1)	エリアイメージャ, microUSBインターフェイス(HID/COM/HID-POS), 1.5mストレート
SLIMQRX-RS(※2)	エリアイメージャ, RS232Cインターフェイス, 2mストレート, ACアダプタ別売

※1：	USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。
※2：	案件対応品です。弊社までご相談ください。

オプション

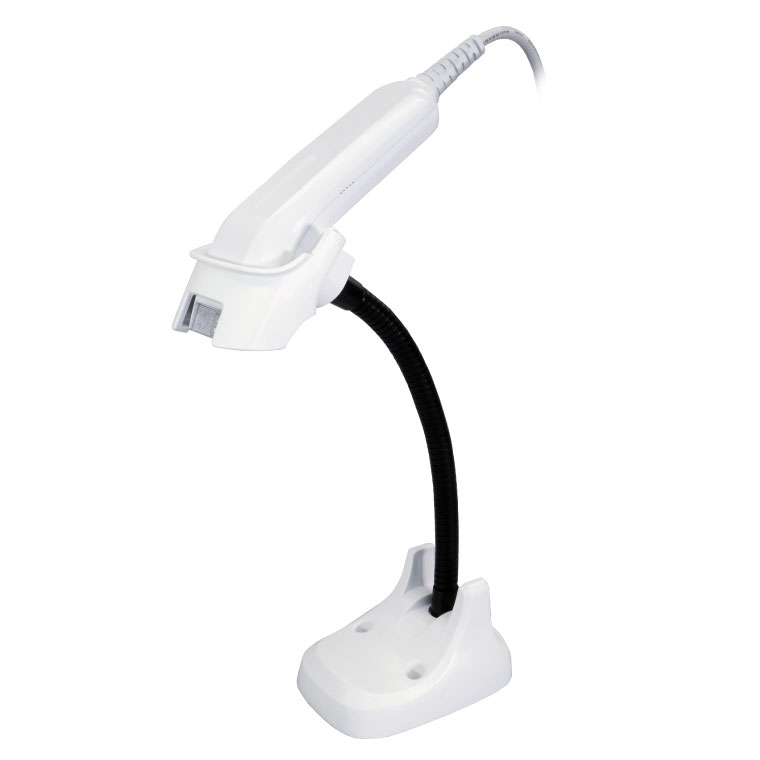

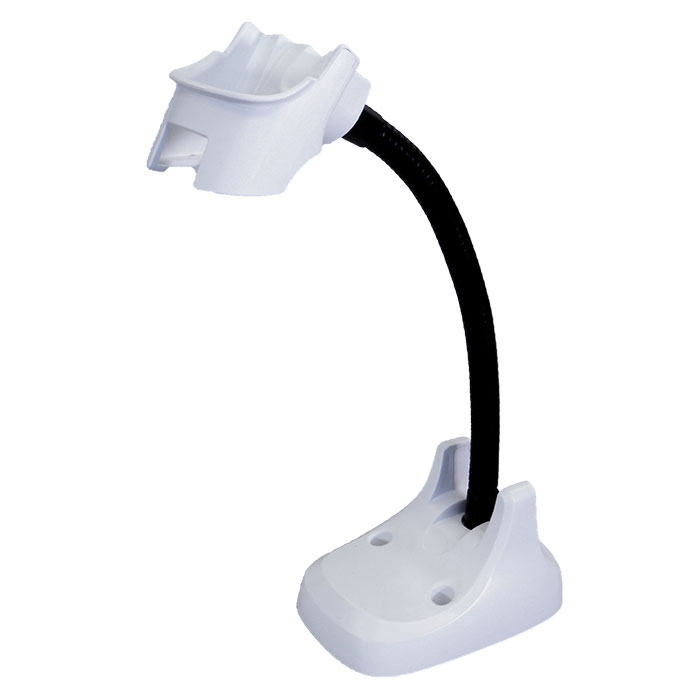

グースネットスタンド
(SLIMSTAND)

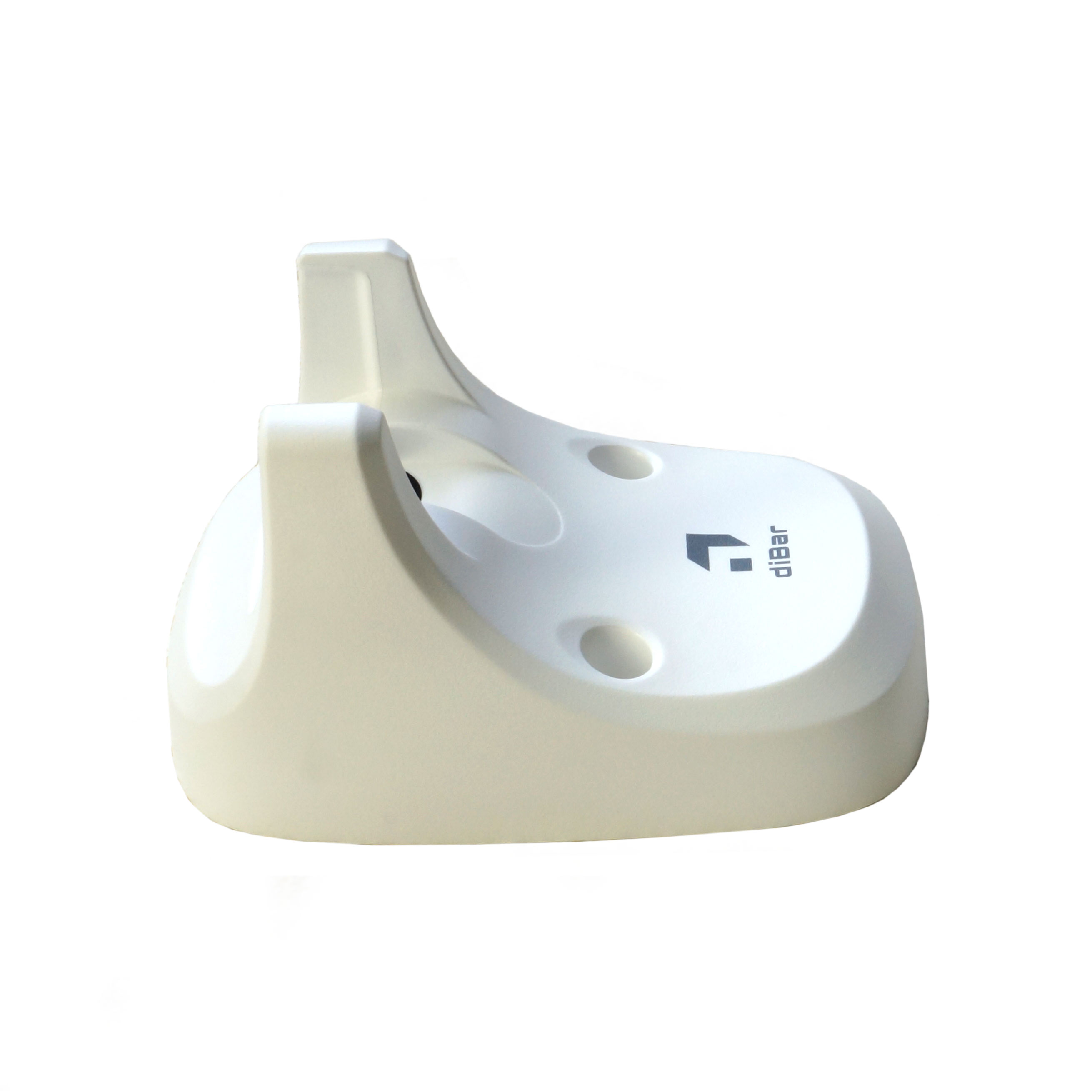

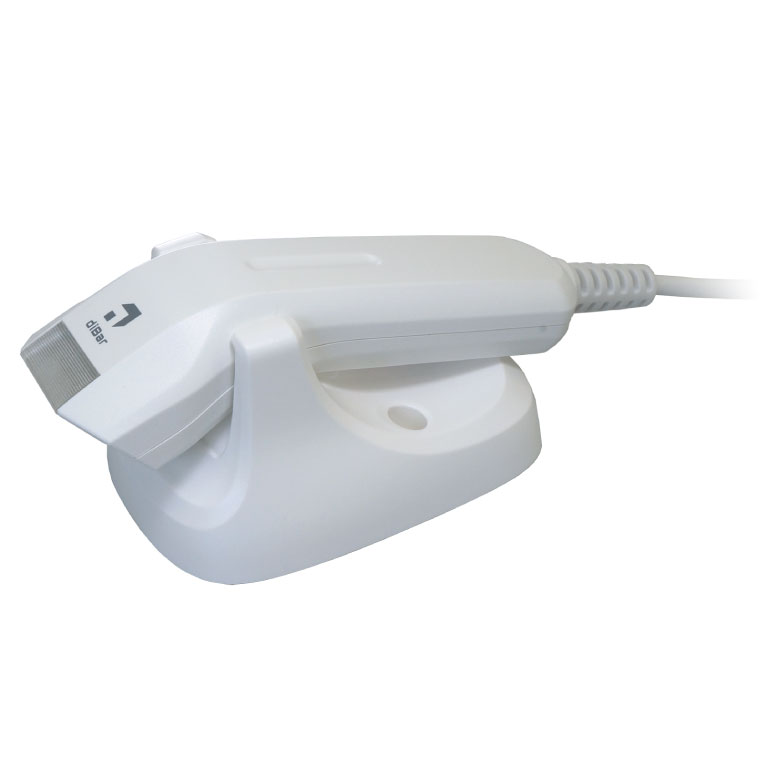

デスクトップ/ウォールマウントホルダー
(SLIMHOLDER)
ACアダプタ(PS5V)
USBポート給電ケーブル(CBL-USB-DC2155-15)

型番	仕様
SLIMSTAND	グースネットスタンド
SLIMHOLDER	デスクトップ/ウォールマウントホルダー
PS5V	ACアダプタ, DC5V 出力
CBL-USB-DC2155-15	USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル

ダウンロード

ドキュメント

名称	対象	データ
二次元コードリーダユーザーズガイド	slimQRシリーズ cubeQRシリーズ	ダウンロード
クイックガイド	slimQRシリーズ cubeQRシリーズ	ダウンロード
OCR読取設定ガイド	slimQRX cubeQRX	ダウンロード

ドライバ

名称	対象	データ
バーチャルCOM （USB-COM）ドライバ	slimQRシリーズ cubeQRシリーズ	ダウンロード
OPOSドライバ	slimQRシリーズ cubeQRシリーズ	ダウンロード

ユーティリティ

名称	対象	データ
画像キャプチャユティリティ	slimQRシリーズ cubeQRシリーズ	ダウンロード
