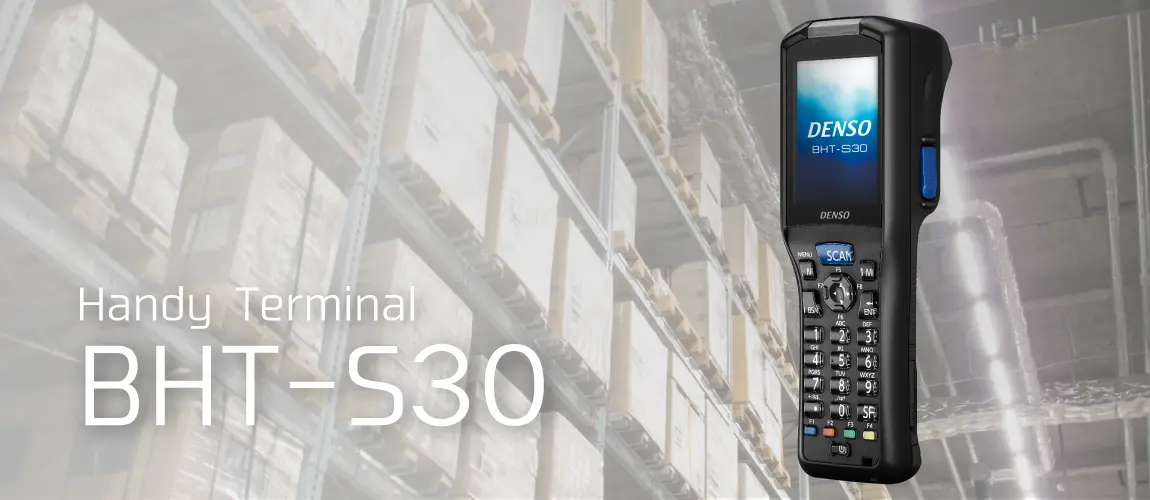

BHT-S30シリーズ ハンディターミナル
BHT-S40 大画面ハンディターミナル- 特長
- 導入支援セット
- 仕様
- 型番
- ダウンロード

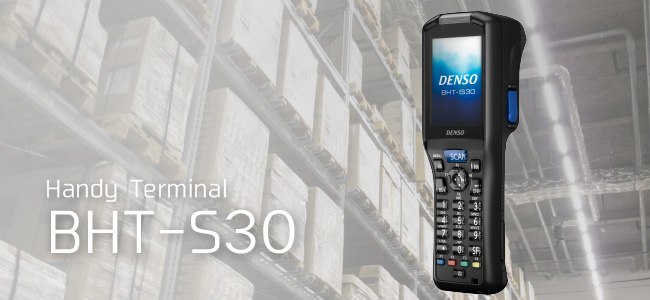

片手での操作性を追求したポケットサイズモデル
BHT OS搭載
長期サポートのBHT-OS搭載モデル
DENSO WAVE独自OSである「BHT-OS」は、無駄のないシステム構造による安定した動作と、従来機種との高い互換性が特長です。
DENSO WAVEから、OSアップデートパッチの継続的な供給をいたします。

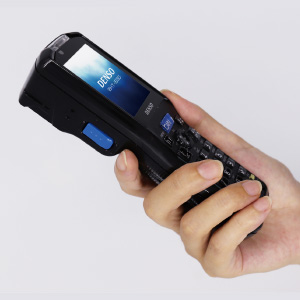

携帯しやすい2.4インチ小型形状
コンパクトで携帯しやすく、高速Wi-Fi通信を活用し、倉庫内などでのリアルタイムなピッキング指示も可能。

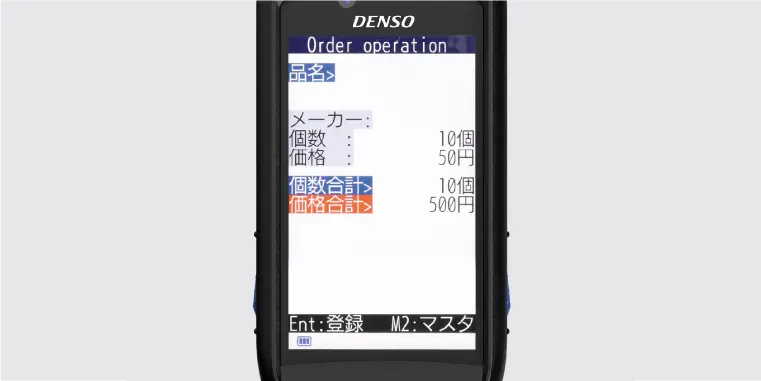

従来機種との高い互換性

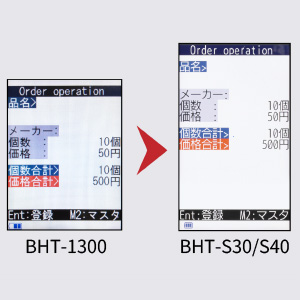

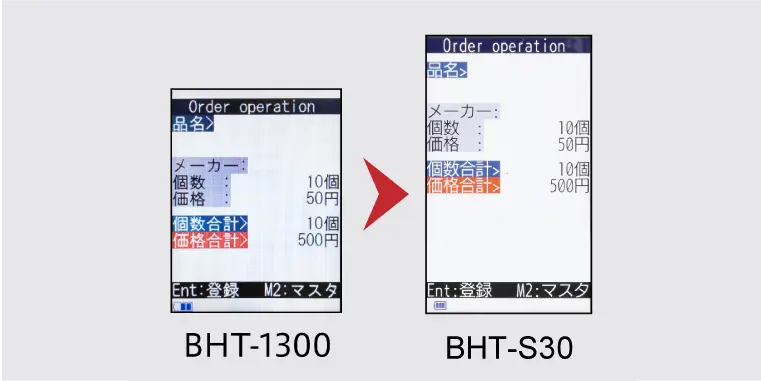

画面互換モードを搭載し、BHT-OSを搭載した他機種でご使用中のアプリケーションも画面レイアウトを修正することなく移管できます。

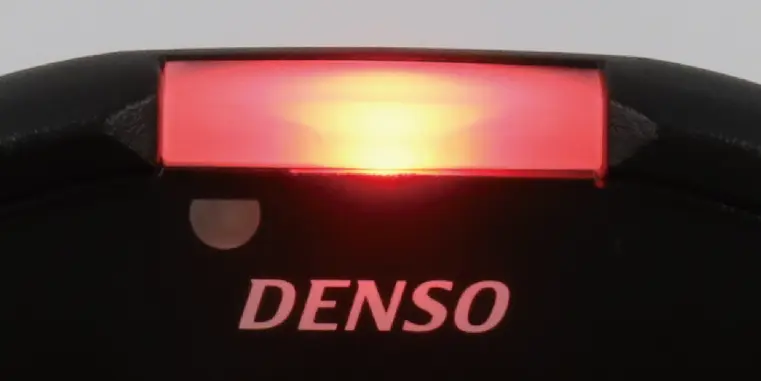

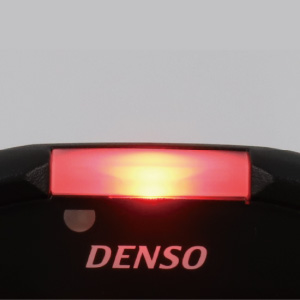

分かりやすい大LED
画面が見づらい場所での作業でも、読み取り完了やエラーを認知。色覚の多様性に配慮した色表示。

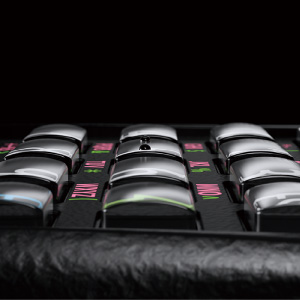

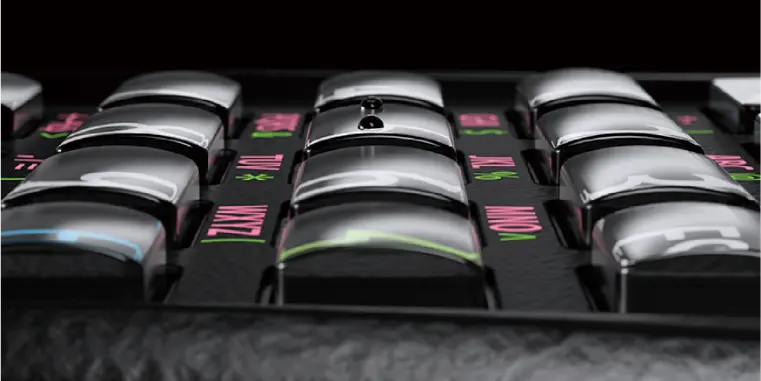

押しやすいキー
どの指でも押しやすいキー配置とドーム形状キーで、スムーズな入力をサポート。確実な操作を可能にする大きなスキャンキーも。

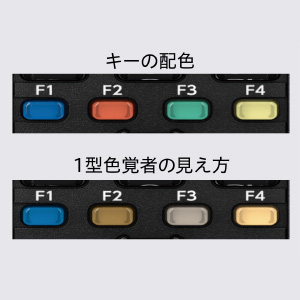

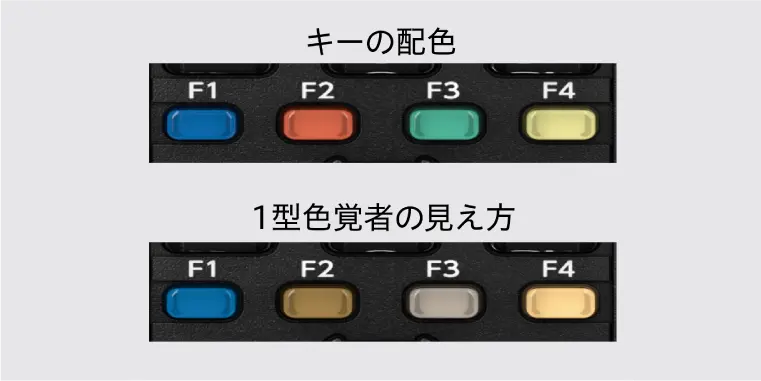

ユニバーサルデザイン
ユニバーサルカラー、ユニバーサルフォントを採用。色覚の多様性に配慮し、できるだけ多くの方にとって使いやすい端末を追求しました。

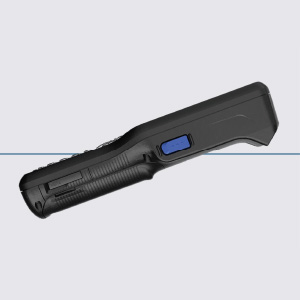

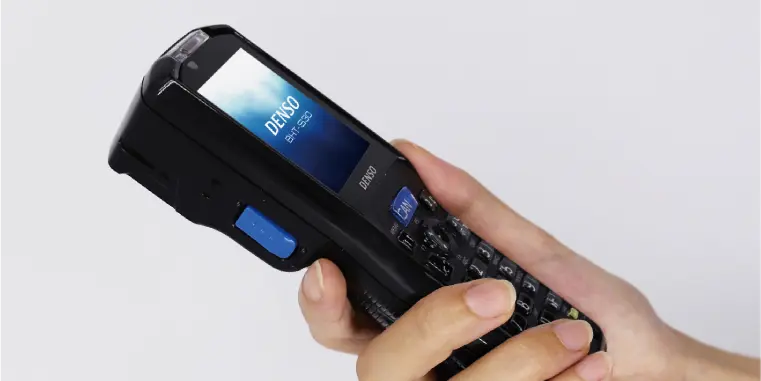

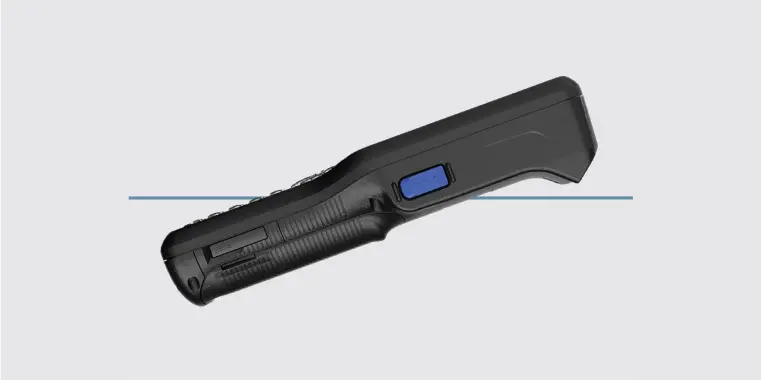

使いやすさを考慮した重心設計
全長を抑え、バッテリの位置や画面、読み取り部を最適配置する事で、作業しやすく、疲れにくい重心設計を実現。

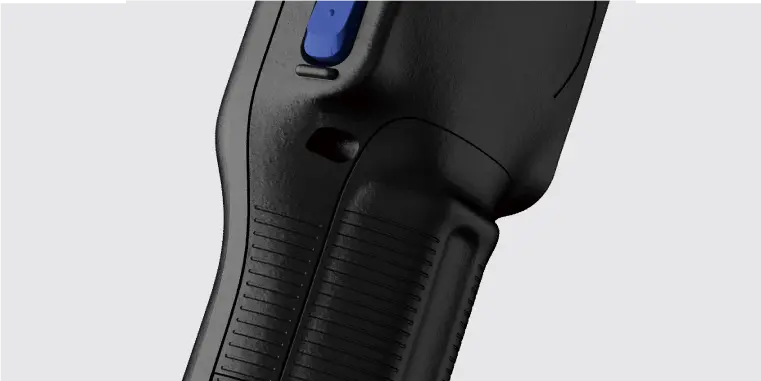

フィット感を高める指かけ形状
握ったときに自然と人差し指を導き、フィット感を高める指かけ形状。

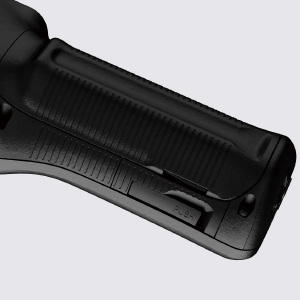

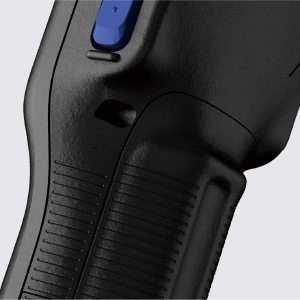

手への負担が少ない独自グリップ
グリップ部の太さを抑え、女性など、小さな手にも収まりの良いデザイン。円筒バッテリの採用による握りやすいラウンド形状。長時間運用時も手に負担を与えません。

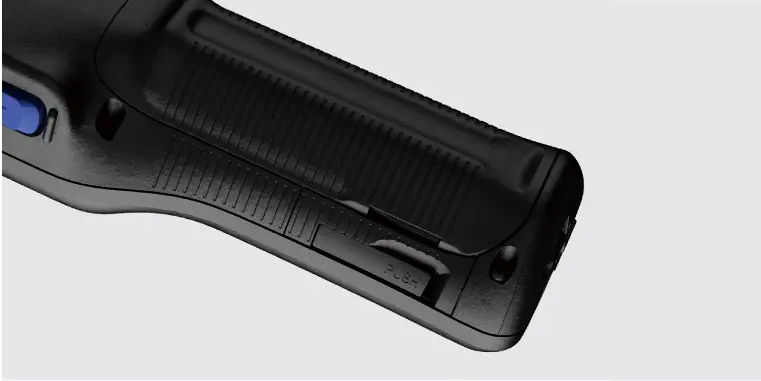

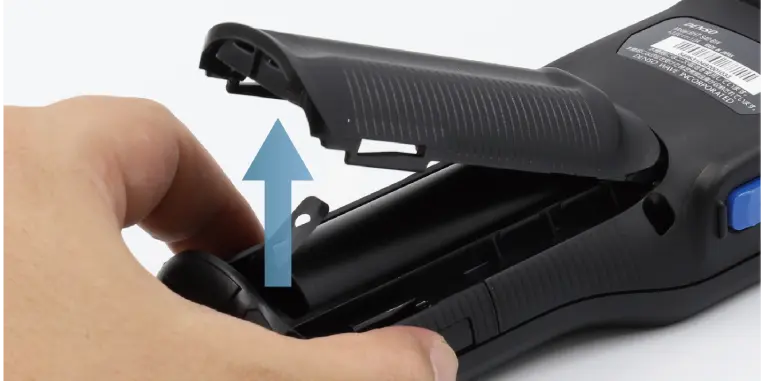

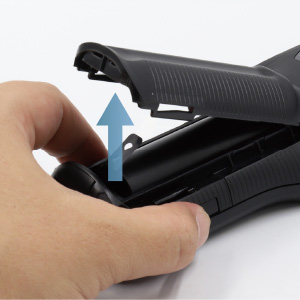

簡単に交換可能なバッテリ
PUSHボタン押下で簡単ワンタッチ開閉。
サクサク読み取り、ガンガン動く

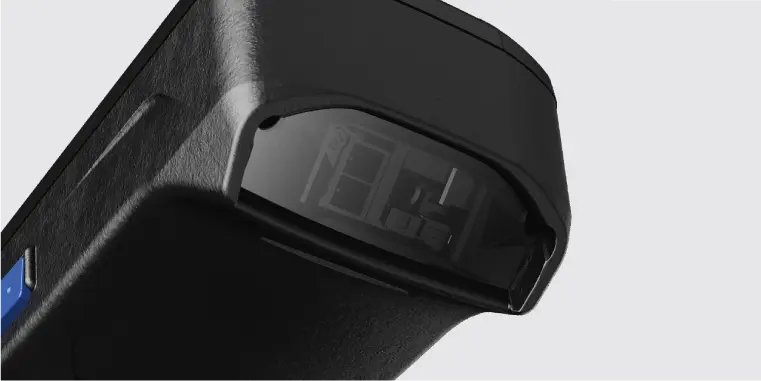

新デコードエンジン、高密度センサを搭載し、圧倒的な読み取り性能を実現。
ハイパフォーマンスCPUを採用する事で、高速処理を実現します。
従来比2倍以上となる高速読み取りを実現。

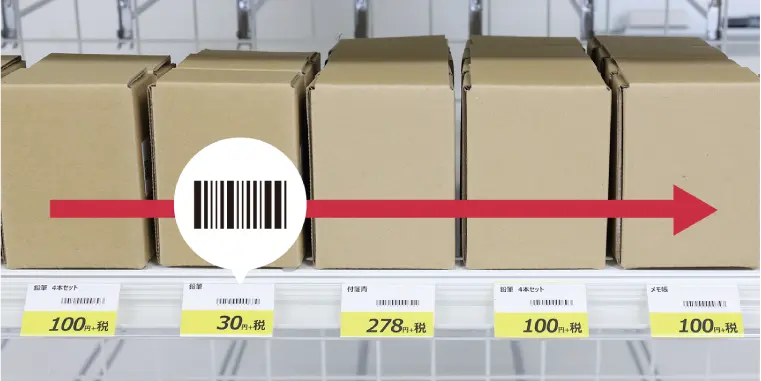

1点1点読み込んでいた商品棚のラベルも、積み上げられた荷物のコードも、なぞるように連続して読み取れます。

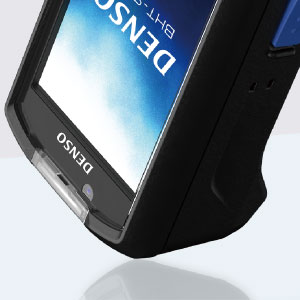

“かざすだけ”の楽々読み取り

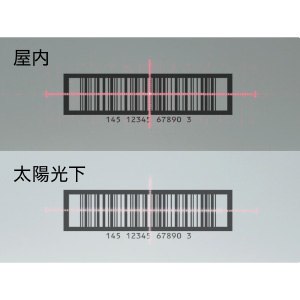

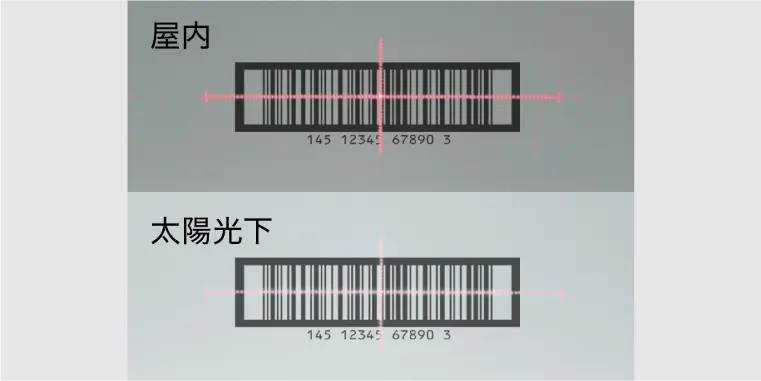

太陽光でも見やすいレーザーマーカにより、コツが不要で狙いやすくなりました。
高密度センサを採用し、1m離れた場所からでも楽々読み取りできます。
太陽光でも見やすいレーザーマーカにより、これまで作業しづらかったラップ越しの読み取りや屋外での作業もコツが要りません。

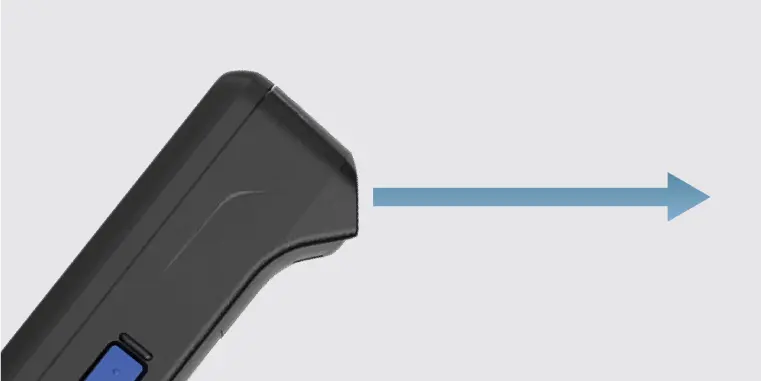

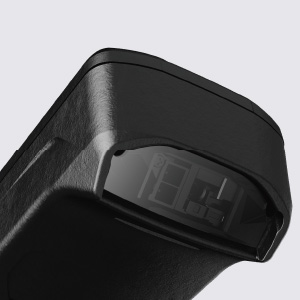

ユーザーが端末をかざし易い角度、鏡面反射の影響を受けづらい角度から導き出した最適角度設計により、ラップ越し、かすれ、汚れ、ゆがみのあるコードにも対応可能です。※2次元モデル
快適な業務環境を支える機能・オプション

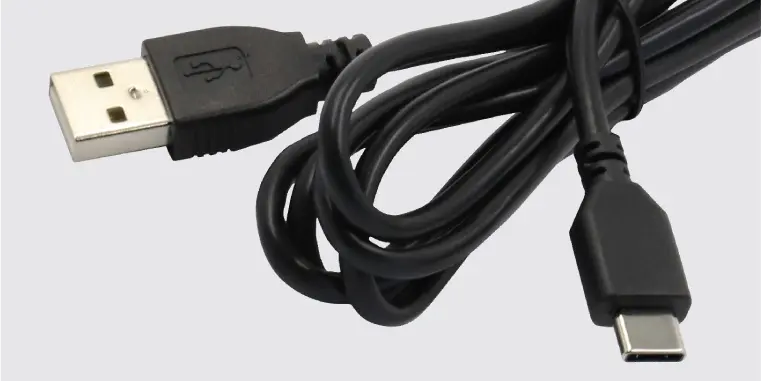

■ ダイレクト充電に対応

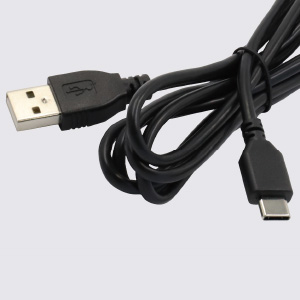

充電用インターフェイスとして、汎用的なUSBケーブル((Type-C)に新対応する事で、モバイルバッテリ等からの充電が可能。
■ 安心の長時間運用

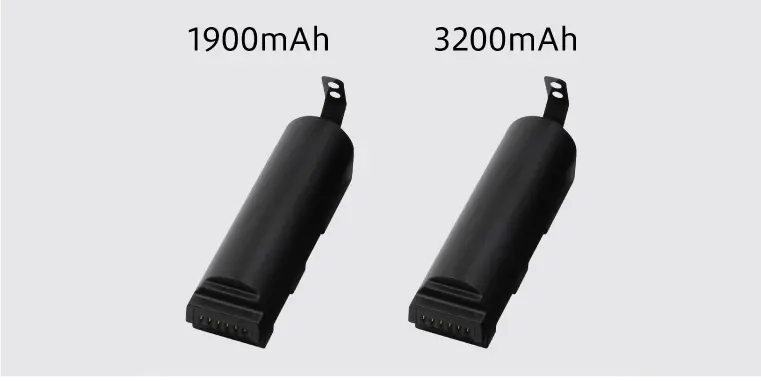

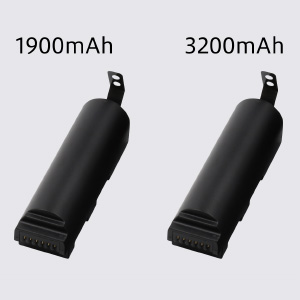

省電力設計で運用時間をしっかりキープ。さらに、運用に合わせて選べる2種類のバッテリをご用意。

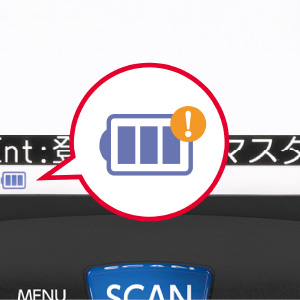

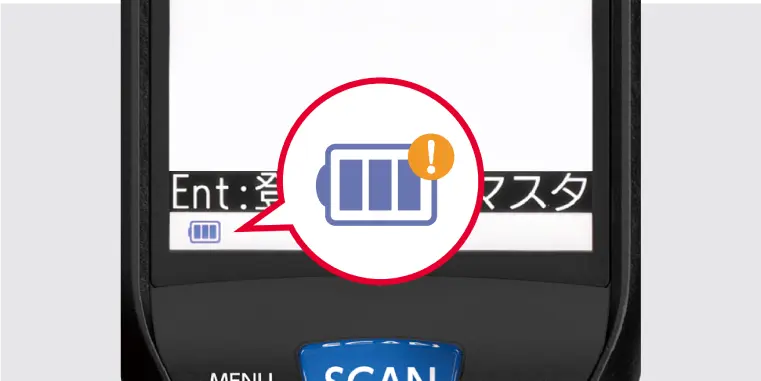

■ バッテリ劣化検知機能
日々のバッテリ容量劣化を端末が検知し、交換時期を事前にお知らせ。電源アクシデントを未然に防ぎます。
■ 通信速度向上による、業務効率化
IEEE802.11ac対応により、通信速度向上。最新のインフラ環境下でも安心してご使用いただけます。
圧倒的な堅牢性

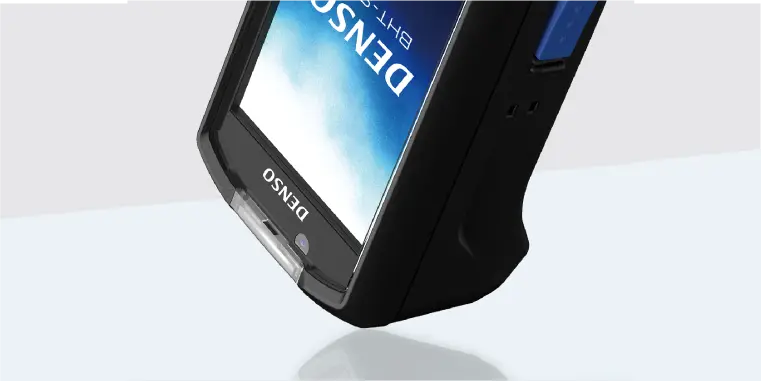

■ 耐衝撃性を追求した構造
国内最高クラスの2.5mの耐落下性能。ボディは、軽量かつ耐衝撃性の高いポリカーボネート製。
■ 過酷な環境に耐える
IP54準拠で屋外や粉塵の舞う工場内でも安心してお使いいただけます。
選べる3つのアプリケーション
ウェルコムデザインからご購入いただいたBHT-S30にはウェルコムデザイン製ハンデターミナルアプリの使用ライセンス（1ライセンス）が付いているので、通常必要とされるハンディターミナルの専用プログラム開発コストや導入期間が大幅に削減できます。
下記の2つのアプリケーションからお選びいただけます。
| アプリ | 内容 |
|---|---|
| AP-BHT 業務アプリパッケージ |
5つの業務アプリケーションプログラムと通信ユーティリティが収録されたパッケージ。 |
| DB Bridge Manager クライアント |
ワイヤレスハンディターミナルからホストシステムのデータベースを簡単に更新・参照・追加することができるミドルウェア「DB Bridge Manager＜DBブリッジマネージャ＞」の ハンディターミナル側（クライアント側）アプリケーション。 ※ ホスト側に「DB Bridge Manager」が必要です。 |

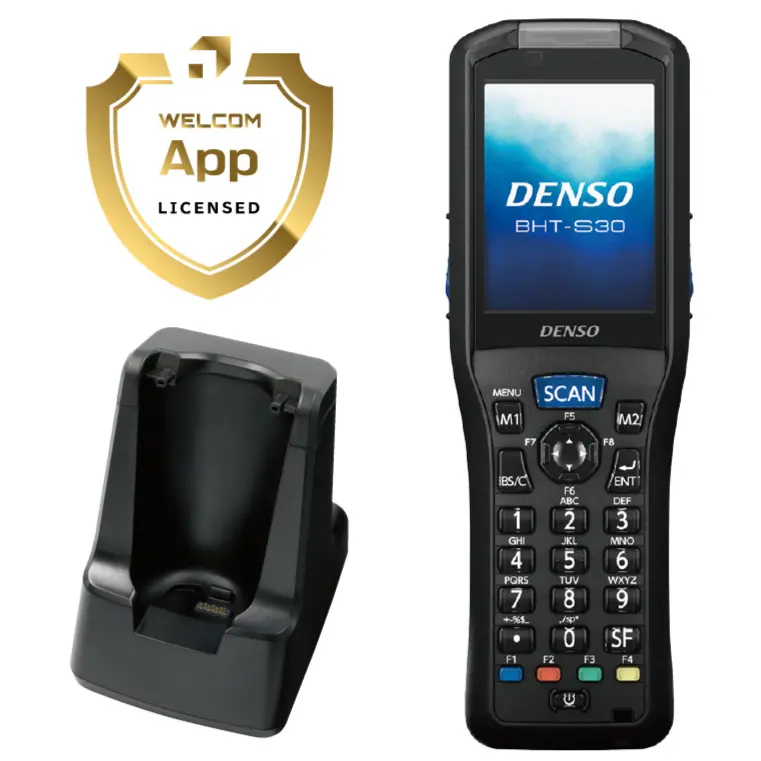

■セット内容
- BHT-S30（WELCOMアプリライセンス付）
- USB通信ユニット
- USBケーブル
- 標準バッテリ
- ACアダプタ
- ハンドストラップ
- 各種ドキュメント（取説は未同梱）
※ 本体取説はDENSO WAVEからダウンロード
| 型番 | 内容 |
|---|---|
| BHT-S30-B-WSET | 導入支援特別セット (バーコードスキャナモデル) |
| BHT-S30-Q-WSET | 導入支援特別セット (2次元コードスキャナモデル) |
利用可能アプリ
ウェルコムデザインからご購入いただいたBHT-S30にはウェルコムデザイン製ハンデターミナルアプリの使用ライセンス（1ライセンス）が付いているので、通常必要とされるハンディターミナルの専用プログラム開発コストや導入期間が大幅に削減できます。
下記の2つのアプリケーションからお選びいただけます。
| アプリ | 内容 |
|---|---|
| AP-BHT 業務アプリパッケージ |
5つの業務アプリケーションプログラムと通信ユーティリティが収録されたパッケージ。 |
| DB Bridge Manager クライアント |
ワイヤレスハンディターミナルからホストシステムのデータベースを簡単に更新・参照・追加することができるミドルウェア「DB Bridge Manager＜DBブリッジマネージャ＞」の ハンディターミナル側（クライアント側）アプリケーション。 ※ ホスト側に「DB Bridge Manager」が必要です。 |
対応バーコードシンボル
- 二次元コード（二次元コードモデルのみ）
- QRコード®、マイクロQRコード、SQRC®、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 Composite
- 一次元コード（バーコード）
- EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5、Codabar（NW-7）、CODE39、CODE93、CODE128、GS1-128（EAN-128）、Standard 2 of 5(STF)、GS1 Databar(RSS)

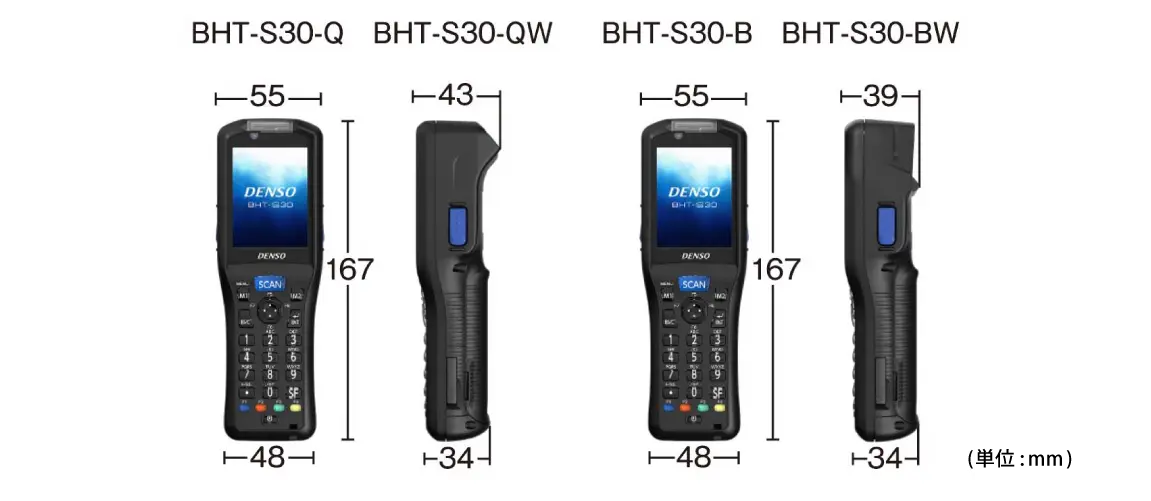

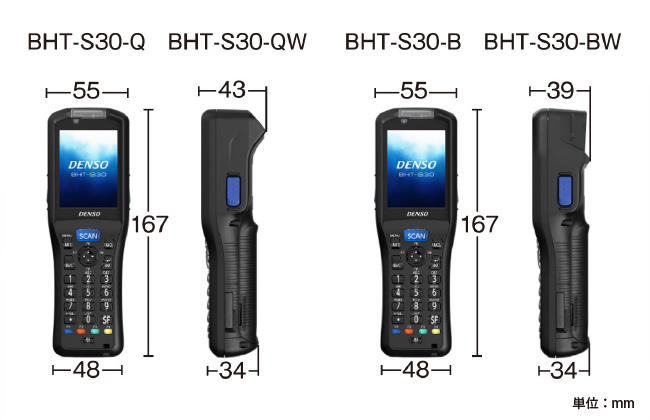

寸法図
| 項目 | 仕様 |
|---|---|
| OS | BHT-OS |
| CPU | 32bit RISCマイクロプロセッサ |
| メモリ （フラッシュメモリ） |
128 MB(ユーザエリア約84 MB) |
| キー数 | 21キー(電源キー含む)＋十字カーソルキー＋3トリガキー |
| カードスロット | FAT32準拠のmicroSDまたはmicroSDHC(～32GB)×1 |
| 付帯機能 | 時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト、リモートウェイクアップ |
| 動作温度(*1) | －20℃～50℃ |
| 動作湿度 | 20～80%RH(結露･結氷のなきこと) |
| 保護等級 | IP54 |
| 対落下強度 | 1.2ｍコンクリート床上に6面各10回(計60回)､2.0ｍ |
| 質量（バッテリ含む） | 約219g（BT2S含む) 約233g（BT2含む） |
| (*1) | 充電時は0℃～40℃となります｡ |
■ 表示部
| 項目 | 仕様 |
|---|---|
| ドット数（*2） | 2.4インチQVGA(240×320ドット) |
| 表示素子 | 液晶ドットマトリックスディスプレイ(カラー) |
| 小フォント（*3） | 10字×13行(全角)､20字×13行(半角) |
| 標準フォント（*3） | 8字×10行(全角)､16字×10行(半角) |
| バックライト | 白色LED |
| (*2) | 液晶パネルは精密度の高い技術で製造しています。 有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。 |
| (*3) | 小フォントは24ドットフォント、標準フォントは30ドットフォントとなり、他に16ドットフォント、40ドットフォントも設定可能です。 |
■ 読み取り部
| 項目 | 二次元コードモデル （BHT-S30Q） |
バーコードモデル （BHT-S30B） |
|
|---|---|---|---|
| 読取方式 | エリアセンサ | アドバンストスキャンプラス（CCD） | |
| 最小 分解能 |
二次元コード | 0.127 mm | ― |
| バーコード | 0.076 mm | 0.125 mm | |
| マーカ | クロスガイドマーカ | ― | |
| 読み取り確認 | 青・赤・緑3色LED、スピーカ、バイブレータ | ||
■ 通信部
| 項目 | Bluetoothモデル （BHT-S30-x） |
Bluetooth 無線LANモデル （BHT-S30-xW） |
|---|---|---|
| 無線LAN：適合規格 | ― | IEEE.802.11ac/a/b/g/n準拠 |
| 無線LAN：周波数(*4) | ― | 5GHz帯(W52Ｗ､53､W56) 2.4GHz帯(1~13ch) |
| 無線LAN：アクセス方式 | ― | インフラストラクチャモード、アドホックモード |
| 無線LAN：セキュリティ | ― | 暗号化:WEP(40/128)/TKIP/AES WPA認証:WPA/WPA2 ユーザー認証：PSK/EAP-TLS/PEAP |
| Bluetooth(*) | Bluetooth® Ver.5.0+EDR/LE （対応Profile:GAP/SPP/HID/DUN/GATT） |
|
| ケーブルI/F | USB Ver.2.0(USB Type-C) | |
| (*4) | IEEE802.11ac/a/n:5.2GHz(W52)、5.3GHz(W53)は屋内使用限定となります。 |
| (*) | 通信距離は参考値であり保証値ではありません。周囲の環境により大きく変化します。 |
■ 電源部
| 項目 | Bluetooth 2次元モデル （BHT-S30-Q） |
無線LAN Bluetooth 2次元モデル （BHT-S30-QW） |
|
|---|---|---|---|
| バッテリタイプ | リチウムイオンバッテリ | ||
| 動作時間 | BT2S (1900mAh） |
55時間（*5） 14時間（*6） |
55時間（*5） 21時間（*7） |
| BT2 (3200mAh） |
95時間（*5） 25時間（*6） |
95時間（*5） 40時間（*7） |
|
| 項目 | Bluetooth 1次元モデル （BHT-S30-B） |
無線LAN Bluetooth 1次元モデル （BHT-S30-BW） |
|||
|---|---|---|---|---|---|
| バッテリタイプ | リチウムイオンバッテリ | ||||
| 動作時間 | BT2S (1900mAh） |
57時間（*5） 15時間（*6） |
57時間（*5） 23時間（*7） |
||
| BT2 (3200mAh） |
98時間（*5） 27時間（*6） |
98時間（*5） 42時間（*7） |
|||
| (*) | 動作時間は常温での参考値であり、使用条件により変化します。 |
| (*5) | 5秒間に1回の読み取り。読み取り時のみバックライトON。 |
| (*6) | 1サイクル30秒＝読み取り(1秒間)、Bluetooth通信(送信１KB/常時接続)、画面書き換え(1秒間)、待機。読み取り、Bluetooth通信、画面書き換え時のみバックライトON。 |
| (*7) | 読み取り：無線通信：画面書き替え：待機＝1：1：1：20の場合。読み取り、無線通信、画面書き換え時のみバックライトON。 |
BHT-S30 導入支援特別セット

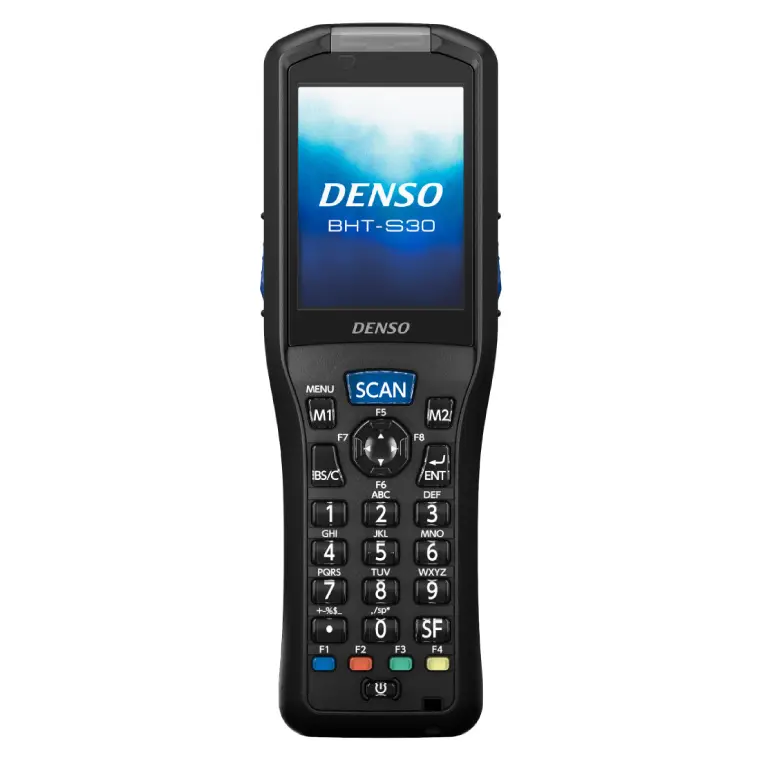

BHT-S30シリーズ ハンディターミナル
セット内容
- 本体
- ハンドストラップ
- 各種ドキュメント（取説は未同梱）
※ バッテリは別売
※ 取説はDENSO WAVEからダウンロード
| 型番 | 仕様 |
|---|---|
| BHT-S30-B | バーコードハンディターミナル, Bluetooth, 電池別売 |
| BHT-S30-BW | バーコードハンディターミナル, Bluetooth/WiFi, 電池別売 |
| BHT-S30-Q | 2Dコードハンディターミナル, Bluetooth, 電池別売 |
| BHT-S30-QW | 2Dコードハンディターミナル, Bluetooth/WiFi, 電池別売 |
| （*） | バッテリは付属しておりませんので、別途ご購入ください。 |
■ アクセサリ・オプション

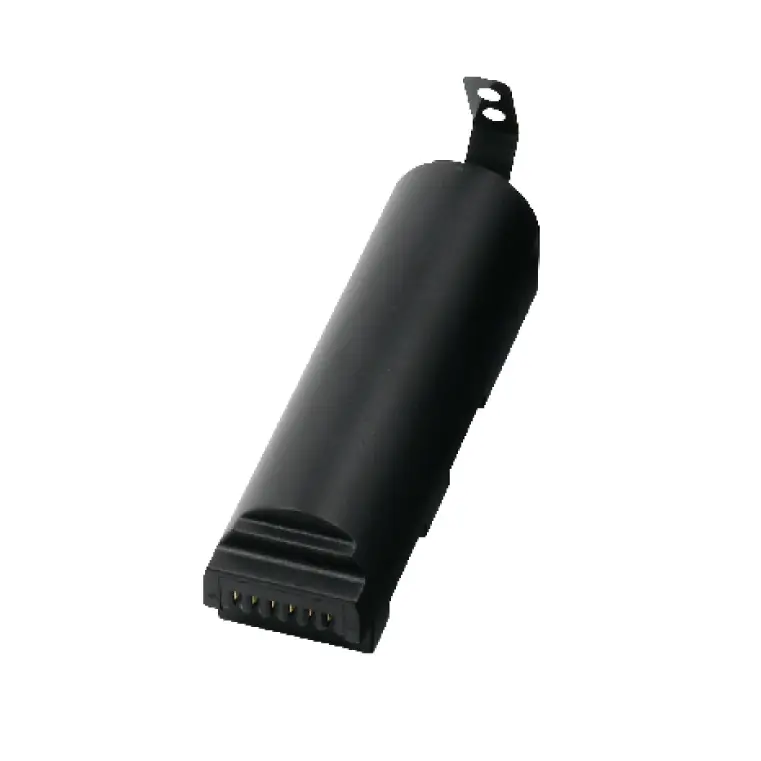

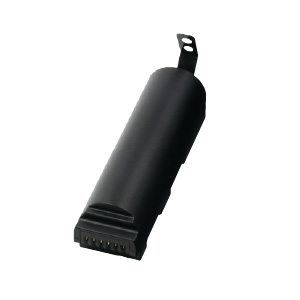

標準バッテリ

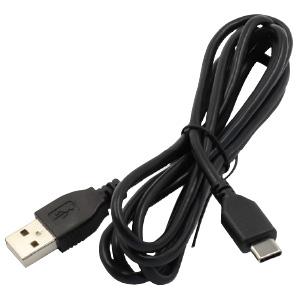

USB TYPE-A→C 変換ケーブル

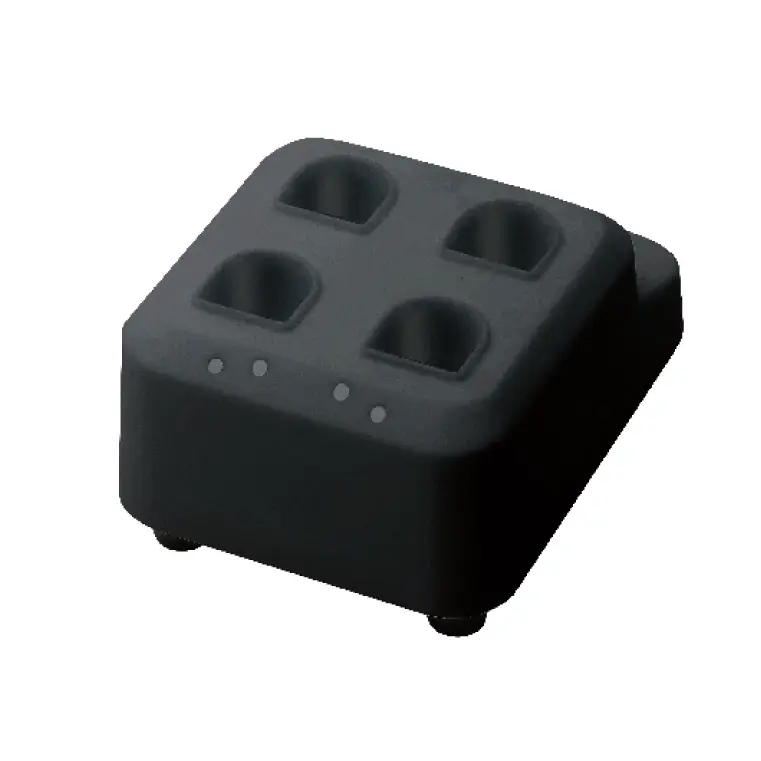

バッテリ4連充電器

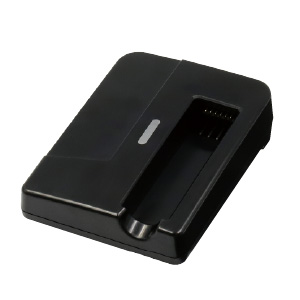

バッテリ単体充電器

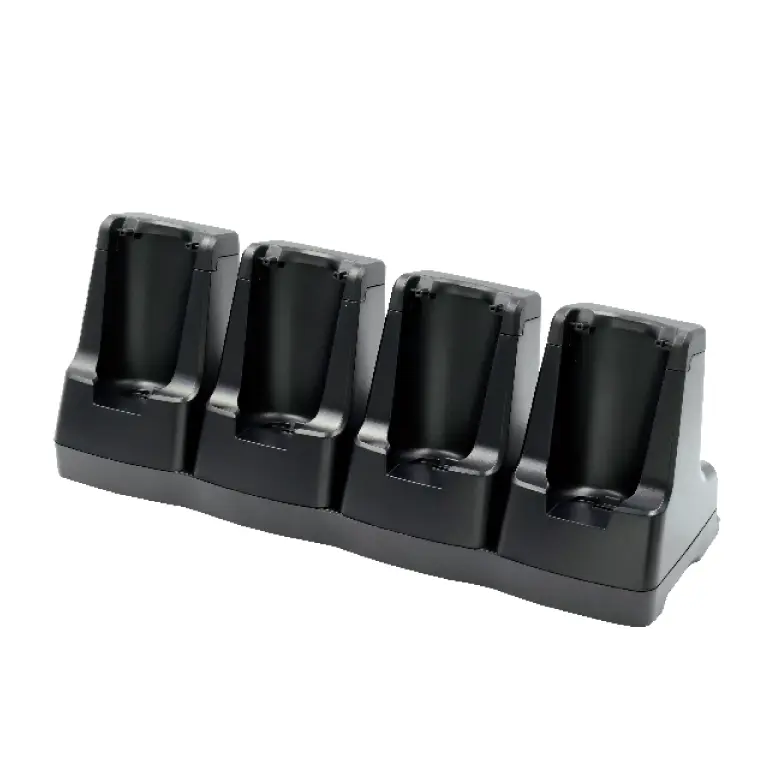

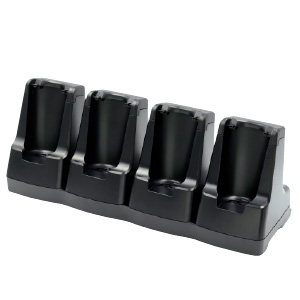

本体4連充電器

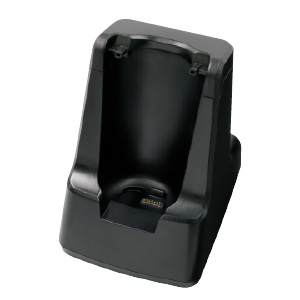

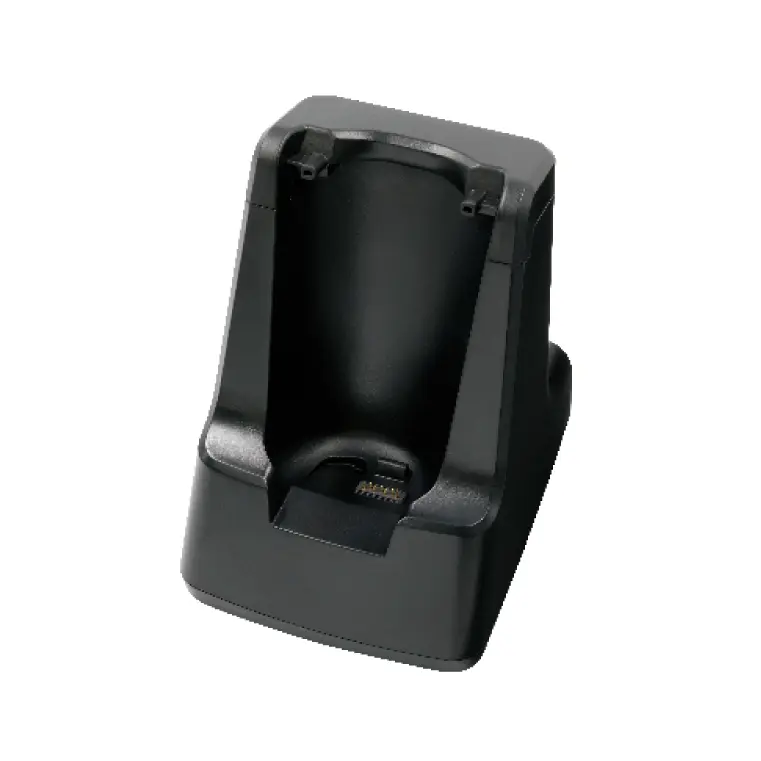

通信ユニット
| 型番 | 仕様 |
|---|---|
| BT2S | 標準バッテリ 1900mAh |
| BT2 | 大容量バッテリ 3200mAh |
| CU-S40R（*1） | 通信ユニット RS232C ACアダプタ別売 |
| CU-S40L（*1） | 通信ユニット LAN ACアダプタ別売 |
| CU-S40U（*1） | 通信ユニット USB ACアダプタ別売 |
| CH-S40-4（*1） | 本体4連充電器 ACアダプタ別売 |

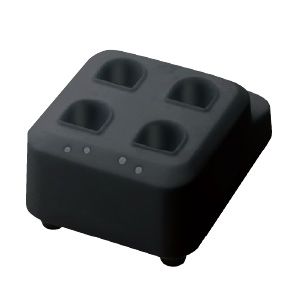

| CH-BT2-4（*1） | バッテリ4連充電器 ACアダプタ別売 |

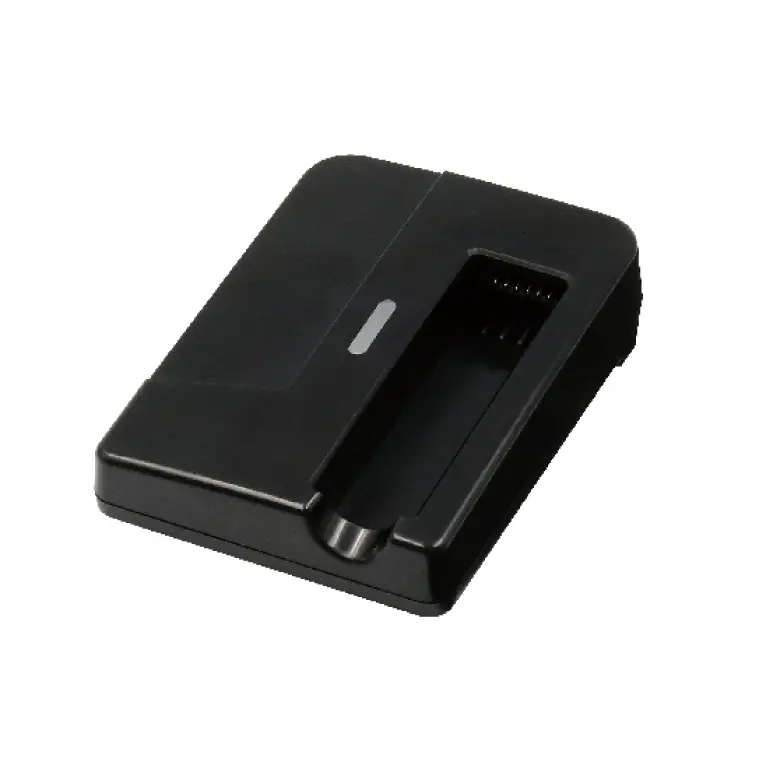

| CH-BT2（*1） | バッテリ単体充電器 ACアダプタ別売 |
| AD3-1012/3000-02 | ACアダプタ CU-S40x/CH-S40x/CH-BT2x対応 |

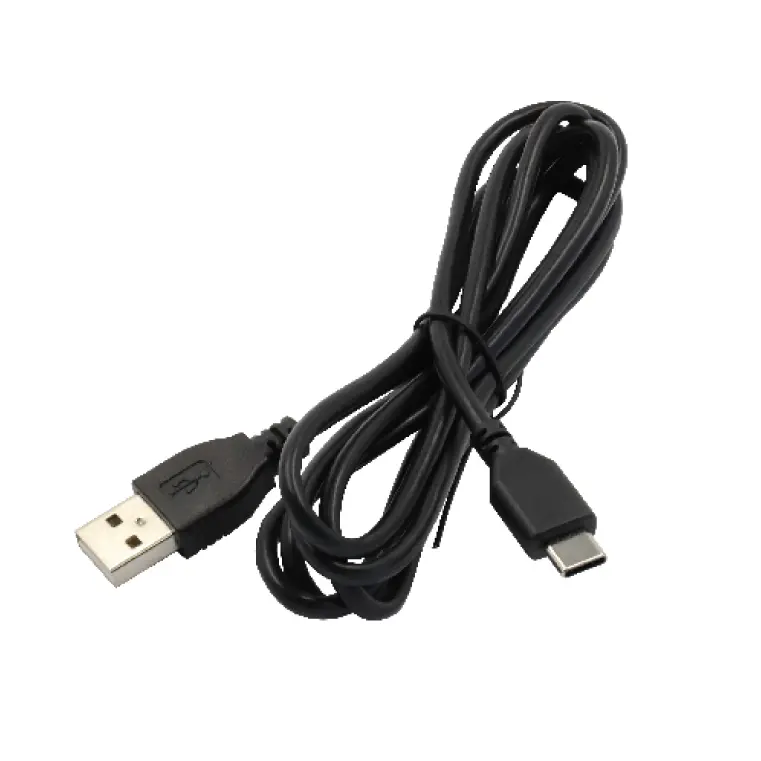

| CB00-US1500/4A-4C | PC-CU接続用TYPE-C/USB-Aケーブル |

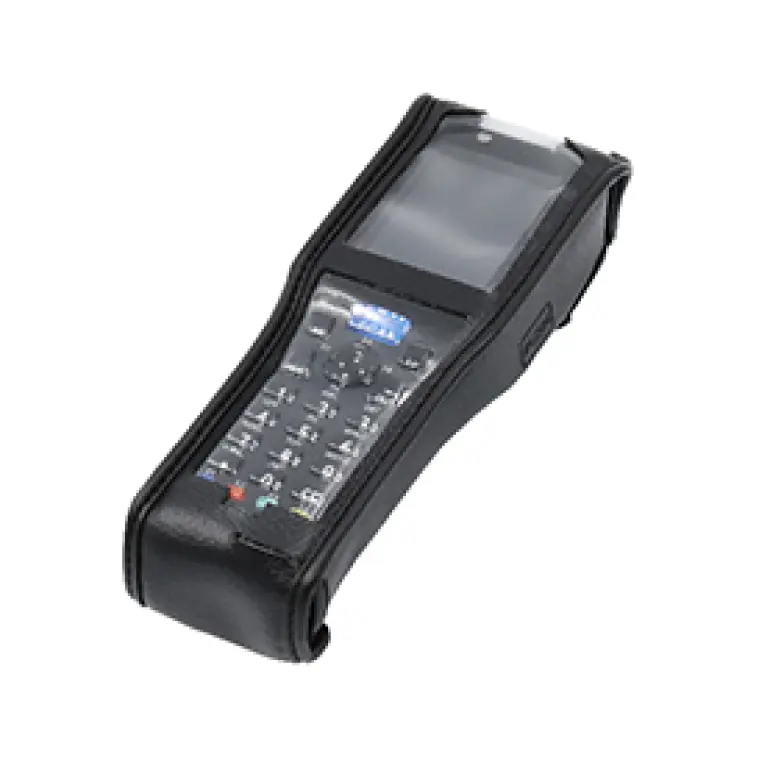

| SCBHT-S30 | S30用ソフトケース |

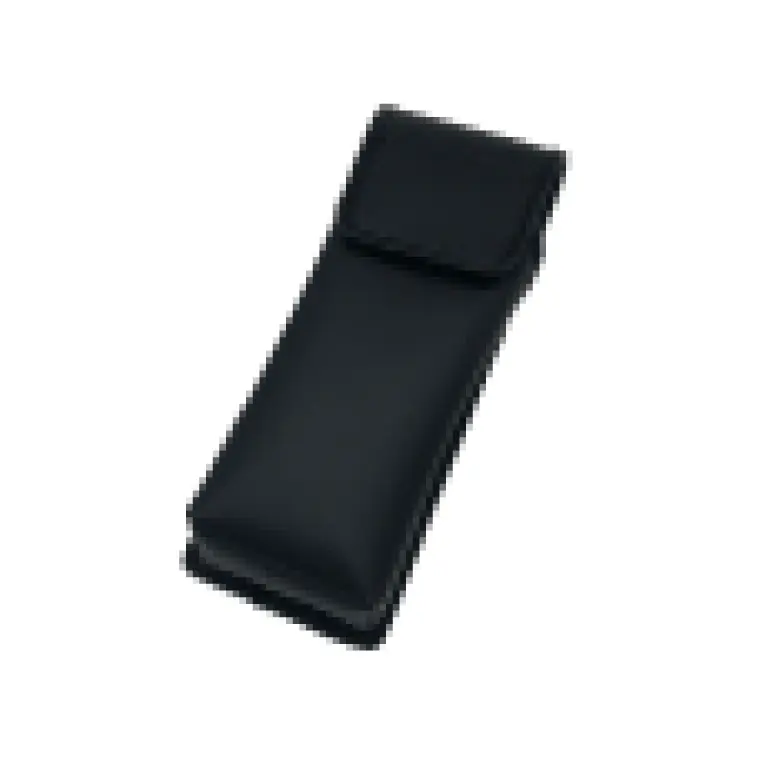

| WHBHT-M60S40S30 | M60/S40/S30用腰ケース |
| （*1） | ACアダプタは別売です。 |
| ※ | 改良の為、予告無く外観・仕様を変更する場合があります。 |
| ※ | 各製品名・社名は該当各社の商標又は登録商標です。 |
