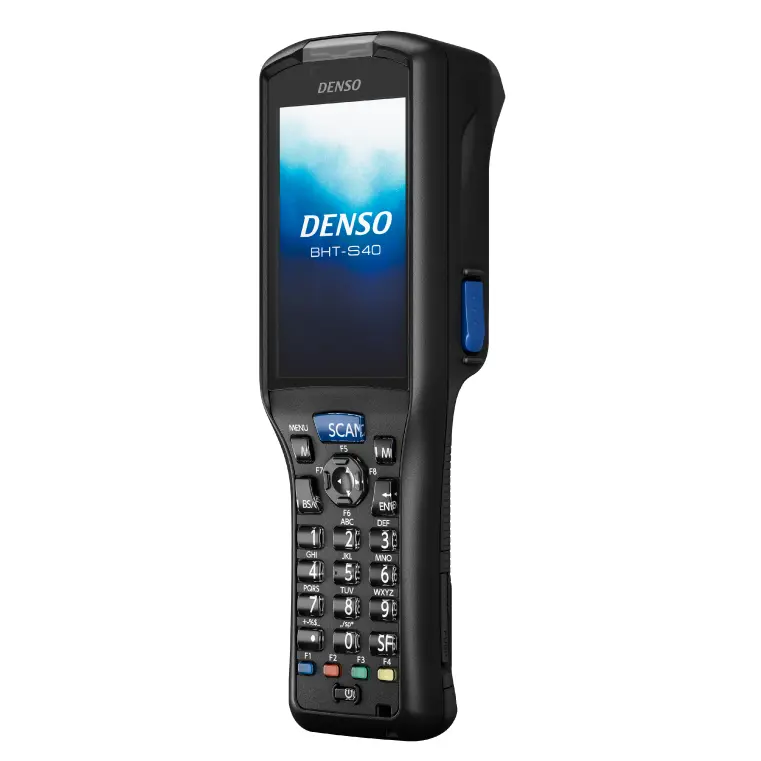

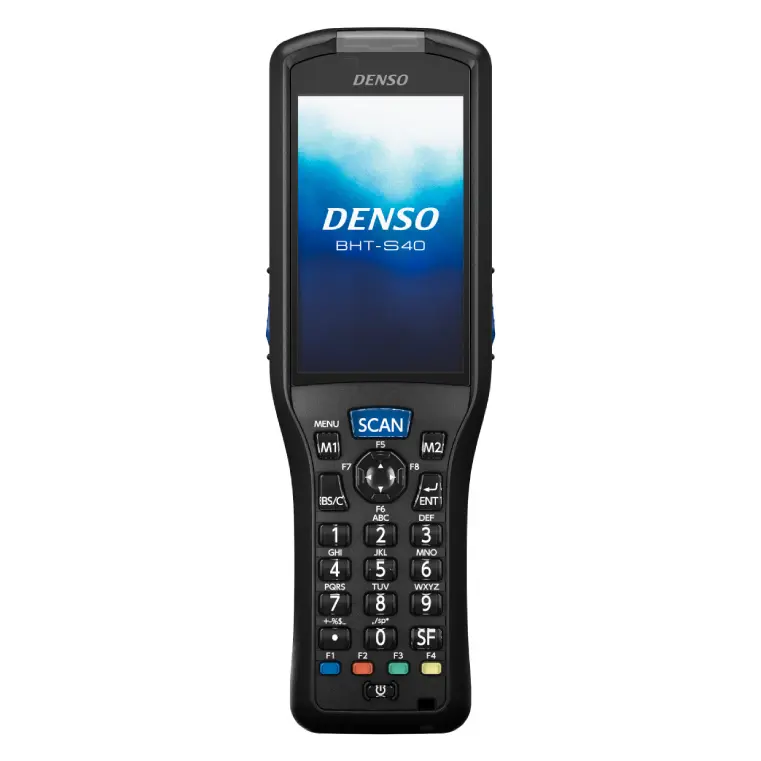

BHT-S40シリーズ ハンディターミナル

BHT-S40 ハンディターミナル
デンソーウェーブ 製品リストへ
BHT OSモデル
BHT-S40シリーズ
ハンディターミナル
カタログ DL
オープン価格
タフボディIP65Wi-FiBluetoothバーコード2DコードmicroSD
  • 特長
  • 仕様
  • 型番
特長

片手での操作性を追求した
BHT OS搭載 大画面3.2インチモデル

BHT-S40 ハンディターミナル BHT-OS搭載モデル

長期サポートのBHT-OS搭載モデル

長期サポートのBHT-OS搭載モデル

DENSO WAVE独自OSである「BHT-OS」は、無駄のないシステム構造による安定した動作と、従来機種との高い互換性が特長です。
DENSO WAVEから、OSアップデートパッチの継続的な供給をいたします。

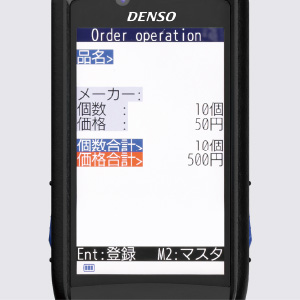

見やすい3.2インチ大画面モデル

見やすい3.2インチ大画面モデル

文字を大きく、なめらかに表示できるWVGA大画面ならではの一覧性。店舗での商品発注業務などを効率的に。

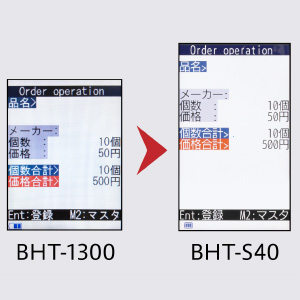

従来機種との高い互換性

従来機種との高い互換性

画面互換モードを搭載し、BHT-OSを搭載した他機種でご使用中のアプリケーションも画面レイアウトを修正することなく移管できます。

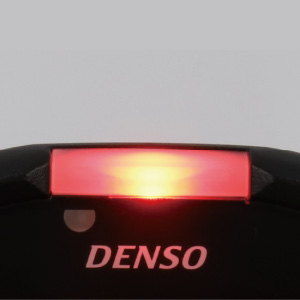

分かりやすい大LED

分かりやすい大LED

画面が見づらい場所での作業でも、読み取り完了やエラーを認知。色覚の多様性に配慮した色表示。

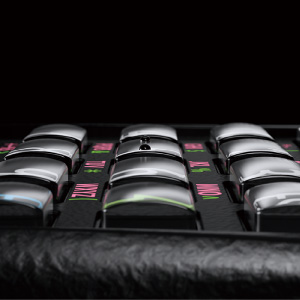

押しやすいキー

押しやすいキー

どの指でも押しやすいキー配置とドーム形状キーで、スムーズな入力をサポート。確実な操作を可能にする大きなスキャンキーも。

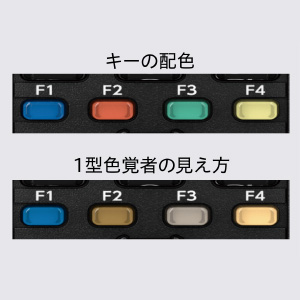

ユニバーサルデザイン

ユニバーサルデザイン

ユニバーサルカラー、ユニバーサルフォントを採用。色覚の多様性に配慮し、できるだけ多くの方にとって使いやすい端末を追求しました。

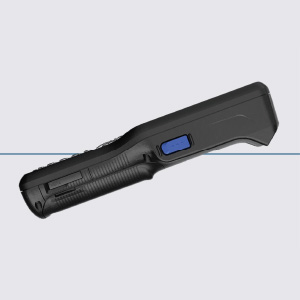

使いやすさを考慮した重心設計

使いやすさを考慮した重心設計

全長を抑え、バッテリの位置や画面、読み取り部を最適配置する事で、作業しやすく、疲れにくい重心設計を実現。

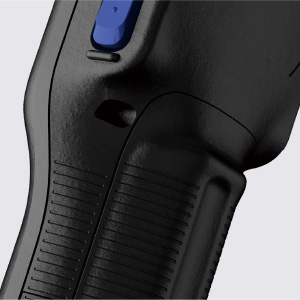

フィット感を高める指かけ形状

フィット感を高める指かけ形状

握ったときに自然と人差し指を導き、フィット感を高める指かけ形状。

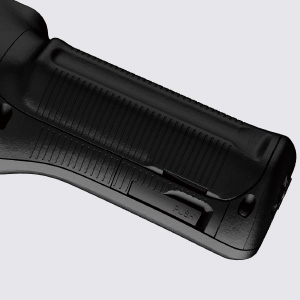

手への負担が少ない独自グリップ

手への負担が少ない独自グリップ

グリップ部の太さを抑え、女性など、小さな手にも収まりの良いデザイン。円筒バッテリの採用による握りやすいラウンド形状。長時間運用時も手に負担を与えません。

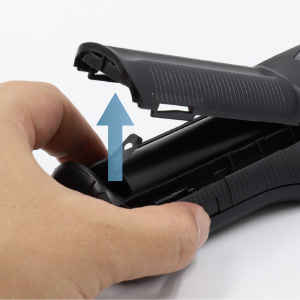

簡単に交換可能なバッテリ

簡単に交換可能なバッテリ

PUSHボタン押下で簡単ワンタッチ開閉。

サクサク読み取り、ガンガン動く

新デコードエンジン、高密度センサを搭載し、圧倒的な読み取り性能を実現。
ハイパフォーマンスCPUを採用する事で、高速処理を実現します。

新デコードエンジン、高密度センサを搭載

従来比2倍以上となる高速読み取りを実現。

連続して読み取り

1点1点読み込んでいた商品棚のラベルも、積み上げられた荷物のコードも、なぞるように連続して読み取れます。

“かざすだけ”の楽々読み取り

太陽光でも見やすいレーザーマーカにより、コツが不要で狙いやすくなりました。
高密度センサを採用し、1m離れた場所からでも楽々読み取りできます。 2次元モデルはDPMにも対応しています。

コツいらずで、どこでも狙いやすい

太陽光でも見やすいレーザーマーカにより、これまで作業しづらかったラップ越しの読み取りや屋外での作業もコツが要りません。

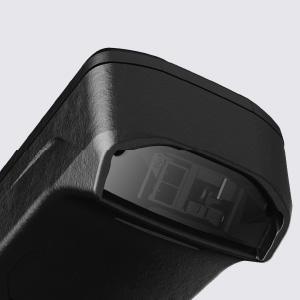

難読コードも確実に読取

ユーザーが端末をかざし易い角度、鏡面反射の影響を受けづらい角度から導き出した最適角度設計により、ラップ越し、かすれ、汚れ、ゆがみのあるコード、DPMにも対応可能です。※2次元モデル

快適な業務環境を支える機能・オプション

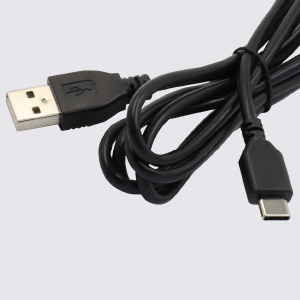

■ ダイレクト充電に対応

ダイレクト充電に対応

充電用インターフェイスとして、汎用的なUSBケーブル((Type-C)に新対応する事で、モバイルバッテリ等からの充電が可能。

■ 安心の長時間運用

安心の長時間運用

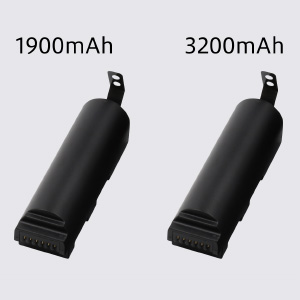

省電力設計で運用時間をしっかりキープ。さらに、運用に合わせて選べる2種類のバッテリをご用意。

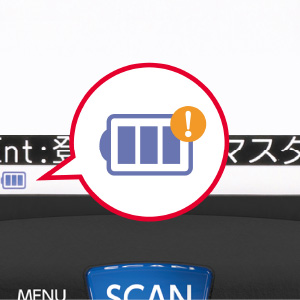

■ バッテリ劣化検知機能

バッテリ劣化検知機能

日々のバッテリ容量劣化を端末が検知し、交換時期を事前にお知らせ。電源アクシデントを未然に防ぎます。

■ 通信速度向上による、業務効率化

通信速度向上による、業務効率化

IEEE802.11ac対応により、通信速度向上。最新のインフラ環境下でも安心してご使用いただけます。

圧倒的な堅牢性

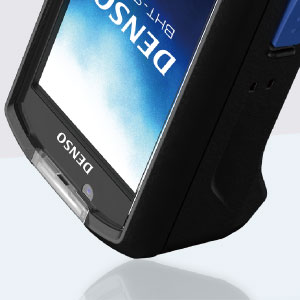

■ 耐衝撃性を追求した構造

耐衝撃性を追求した構造

国内最高クラスの2.5mの耐落下性能。ボディは、軽量かつ耐衝撃性の高いポリカーボネート製。

■ 過酷な環境に耐える

過酷な環境に耐える

IP65準拠で屋外や粉塵の舞う工場内でも安心してお使いいただけます。

選べる無償アプリケーション(対応予定)

ハンディターミナルの導入には専用プログラムの開発が必要になります。
専用プログラム開発は、自社開発/外部委託のどちらの場合でも開発環境の購入や人件費など多額のコストがかかり、開発/検証の工数を考えると、導入までにはかなりの期間も必要です。

しかし、BHT-S40は無償アプリケーションが選べるので前述のような多大なコストや期間は不要です。

■ アプリケーションパッケージ(AP-BHT)

5つの業務アプリケーションプログラムと通信ユーティリティが収録されたパッケージ。
様々な業務に対応することができます。

■ DB Bridge Manager クライアント

ワイヤレスハンディターミナルからホストシステムのデータベースを簡単に更新・参照・追加することができるミドルウェア「DB Bridge Manager<DBブリッジマネージャ>」の ハンディターミナル側(クライアント側)アプリケーション。

ホスト側に「DB Bridge Manager」が必要です。

仕様

対応バーコードシンボル

二次元コード(二次元コードモデルのみ)
QRコード®、マイクロQRコード、SQRC®、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 Composite
一次元コード(バーコード)
EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5、Codabar(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、Standard 2 of 5(STF)、GS1 Databar(RSS)

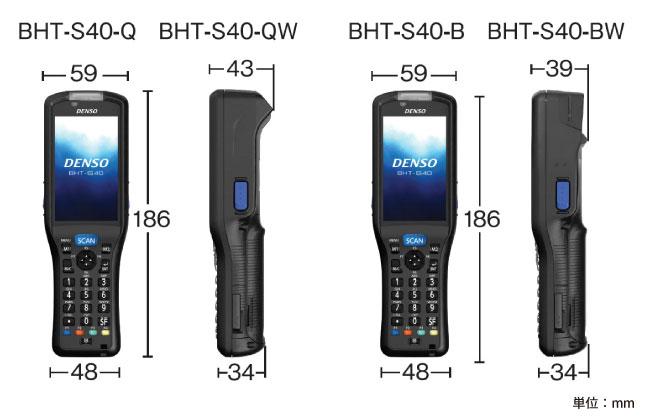

寸法図

寸法図
項目 仕様
OS BHT-OS
CPU 32bit RISCマイクロプロセッサ
メモリ
(フラッシュメモリ)
128 MB(ユーザエリア約84 MB)
キー数 21キー(電源キー含む)+十字カーソルキー+3トリガキー
カードスロット FAT32準拠のmicroSDまたはmicroSDHC(~32GB)×1
付帯機能 時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト、リモートウェイクアップ
動作温度(*1) -20℃~50℃
動作湿度 20~80%RH(結露・結氷のなきこと)
保護等級 IP65
対落下強度 1.5mコンクリート床上に6面各10回(計60回)、2.5m
質量(バッテリ含む) 約242g(BT2S含む)
約256g(BT2含む)
(*1) 充電時は0℃~40℃となります。

■ 表示部

項目 仕様
ドット数(*2) 3.2インチWVGA(480×800ドット)
表示素子 液晶ドットマトリックスディスプレイ(カラー)
小フォント(*3) 10字×15行(全角)、20字×15行(半角)
(QVGA互換モード時:10字×13行(全角)、20字×13行(半角))
標準フォント(*3) 8字×12行(全角)、16字×12行(半角)
(QVGA互換モード時:8字×10行(全角)、16字×10行(半角))
バックライト 白色LED
(*2) 液晶パネルは精密度の高い技術で製造しています。
有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
(*3) 小フォントは48ドットフォント、標準フォントは60ドットフォントとなり、他に24ドットフォント、30ドットフォント、40ドットフォントも設定可能です。

■ 読み取り部

項目 二次元コードモデル
(BHT-S40Q)
バーコードモデル
(BHT-S40B)
読取方式 エリアセンサ アドバンストスキャンプラス(CCD)
最小
分解能
二次元コード 0.127 mm
バーコード 0.076 mm 0.125 mm
マーカ クロスガイドマーカ
読み取り確認 青・赤・緑3色LED、スピーカ、バイブレータ

■ 通信部

項目 Bluetoothモデル
(BHT-S40-x)
Bluetooth 無線LANモデル
(BHT-S40-xW)
無線LAN:適合規格 IEEE.802.11ac/a/b/g/n準拠
無線LAN:周波数(*4) 5GHz帯(W52W、53、W56)
2.4GHz帯(1~13ch)
無線LAN:アクセス方式 インフラストラクチャモード、アドホックモード
無線LAN:セキュリティ 暗号化:WEP(40/128)/TKIP/AES
WPA認証:WPA/WPA2
ユーザー認証:PSK/EAP-TLS/PEAP
Bluetooth Bluetooth® Ver.5.0+EDR/LE
(対応Profile:GAP/SPP/HID/DUN/GATT)
ケーブルI/F USB Ver.2.0(USB Type-C)
(*4) IEEE802.11ac/a/n:5.2GHz(W52)、5.3GHz(W53)は屋内使用限定となります。

■ 電源部

項目 Bluetooth
2次元モデル
(BHT-S40-Q)
無線LAN Bluetooth
2次元モデル
(BHT-S40-QW)
バッテリタイプ リチウムイオンバッテリ
動作時間 BT2S
(1900mAh)
55時間(*5)
14時間(*6)
55時間(*5)
21時間(*7)
BT2
(3200mAh)
95時間(*5)
25時間(*6)
95時間(*5)
40時間(*7)
項目 Bluetooth
1次元モデル
(BHT-S40-B)
無線LAN Bluetooth
1次元モデル
(BHT-S40-BW)
バッテリタイプ リチウムイオンバッテリ
動作時間 BT2S
(1900mAh)
57時間(*5)
15時間(*6)
57時間(*5)
23時間(*7)
BT2
(3200mAh)
98時間(*5)
27時間(*6)
98時間(*5)
42時間(*7)
(*) 動作時間は常温での参考値であり、使用条件により変化します。
(*5) 5秒間に1回の読み取り。読み取り時のみバックライトON。
(*6) 1サイクル30秒=読み取り(1秒間)、Bluetooth通信(送信1KB/常時接続)、画面書き換え(1秒間)、待機。読み取り、Bluetooth通信、画面書き換え時のみバックライトON。
(*7) 読み取り:無線通信:画面書き替え:待機=1:1:1:20の場合。読み取り、無線通信、画面書き換え時のみバックライトON。
型番

BHT-S40シリーズ ハンディターミナル

セット内容

  • ターミナル本体
  • ハンドストラップ
  • 各種ドキュメント(取説は未同梱)

※ バッテリは別売
※ 取説はDENSO WAVEからダウンロード

型番 仕様
BHT-S40-B バーコードハンディターミナル, Bluetooth, 電池別売
BHT-S40-BW バーコードハンディターミナル, Bluetooth/WiFi, 電池別売
BHT-S40-Q 2Dコードハンディターミナル, Bluetooth, 電池別売
BHT-S40-QW 2Dコードハンディターミナル, Bluetooth/WiFi, 電池別売
(*) バッテリは付属しておりませんので、別途ご購入ください。

■ アクセサリ・オプション

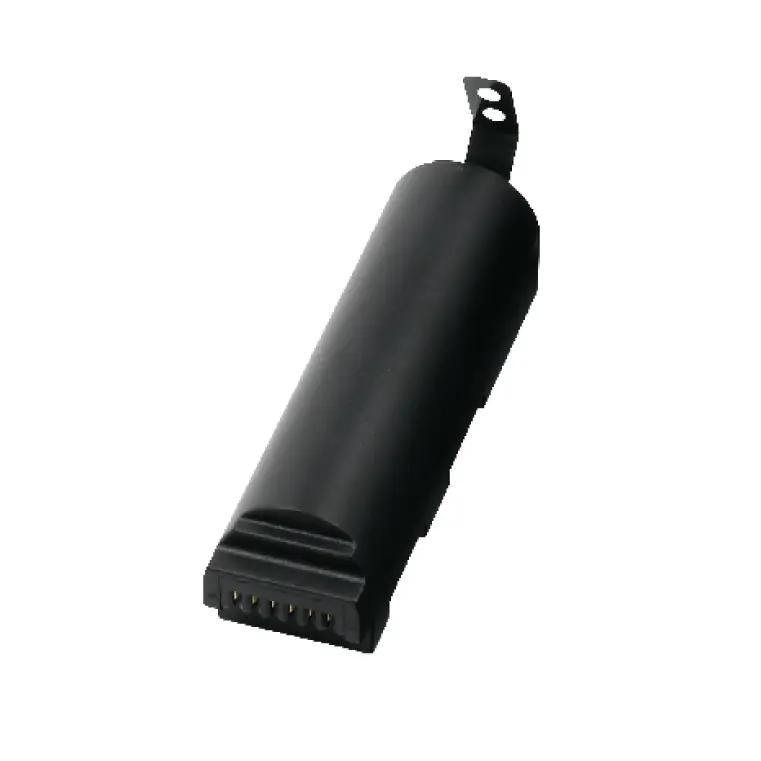

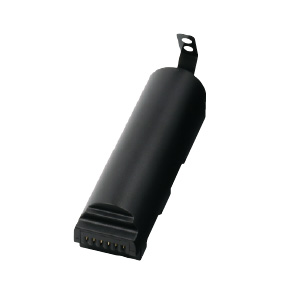

BT2S
標準バッテリ

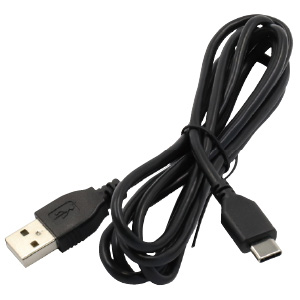

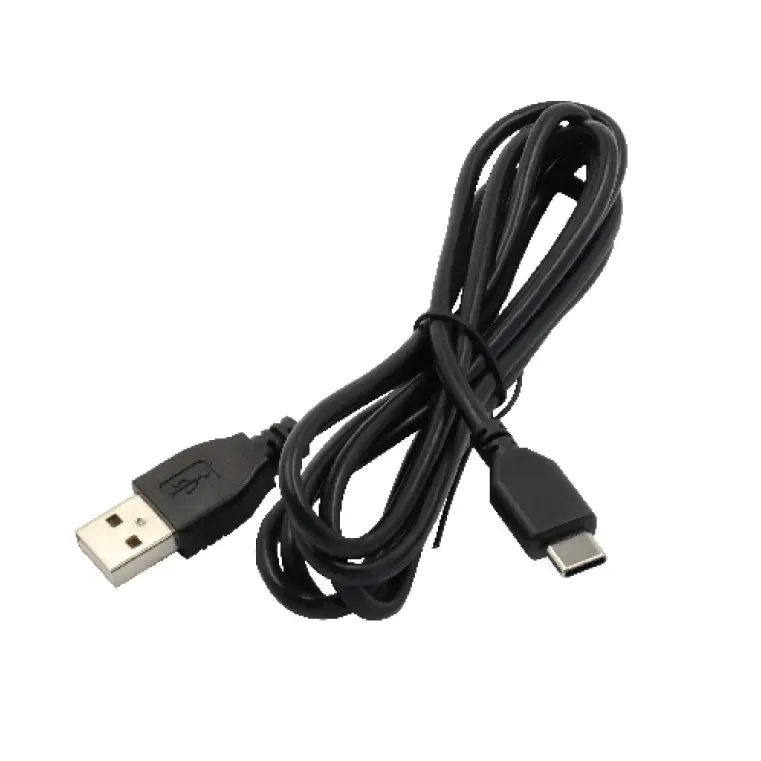

CB00-US1500/4A-4C
USB TYPE-A→C 変換ケーブル

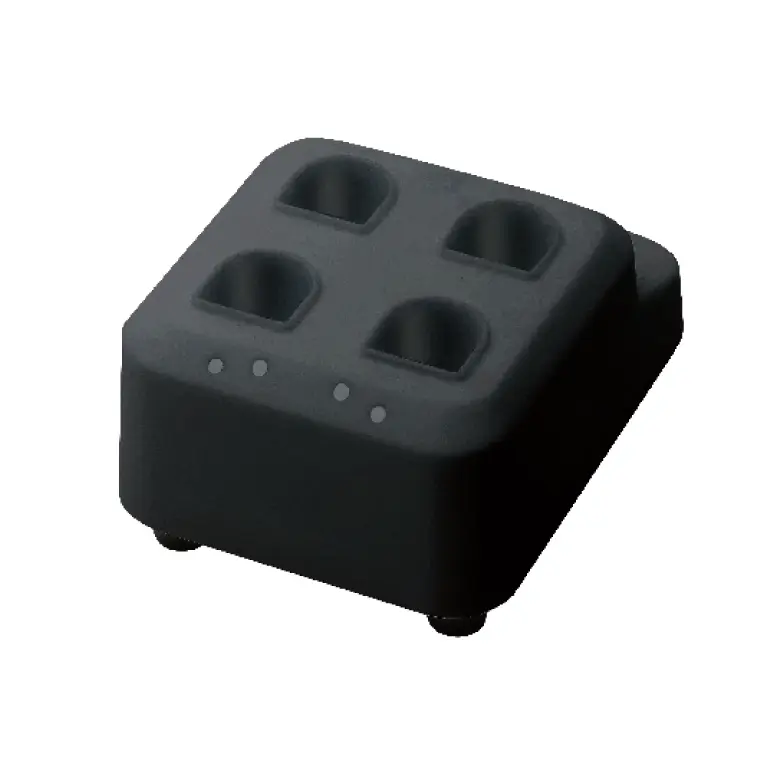

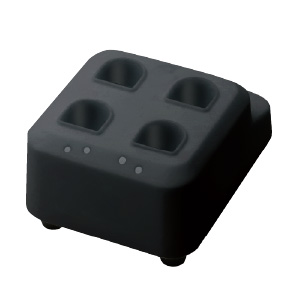

CH-BT2-4
バッテリ4連充電器

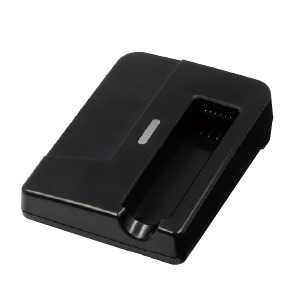

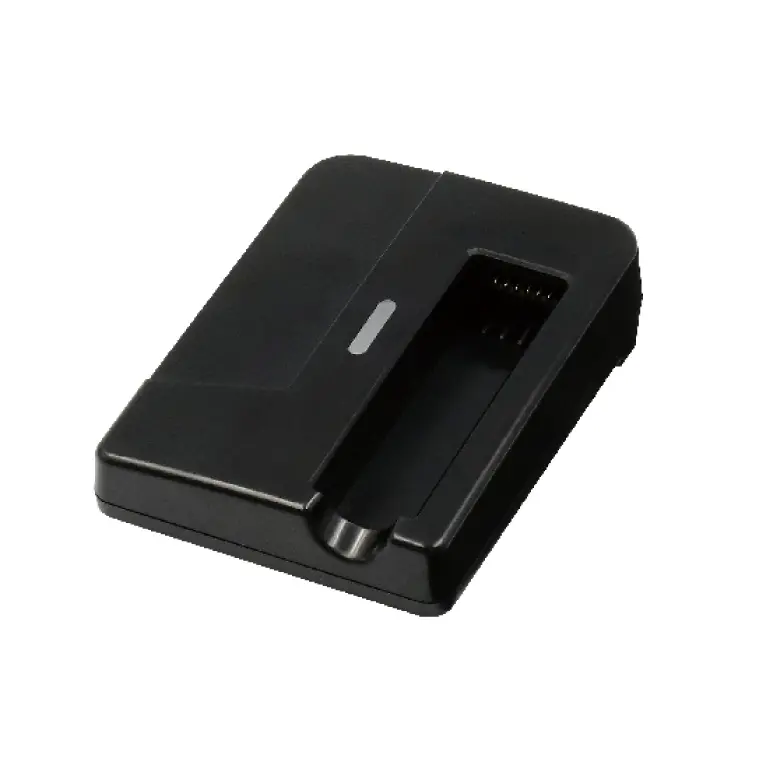

CH-BT2
バッテリ単体充電器

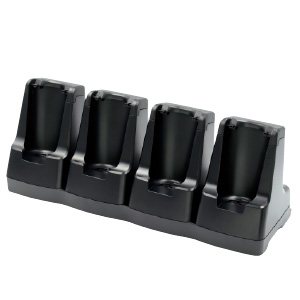

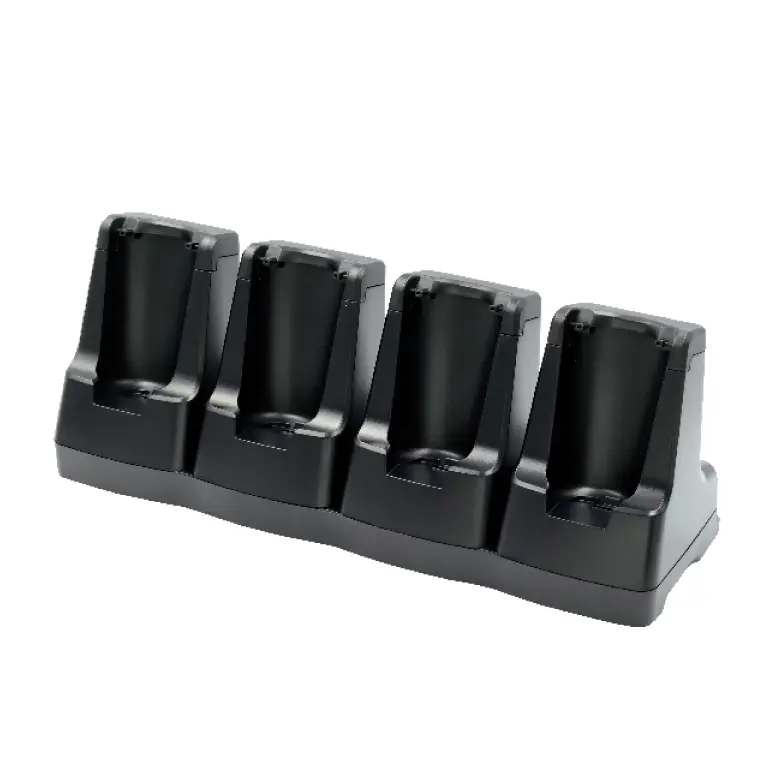

CH-S40-4
本体4連充電器

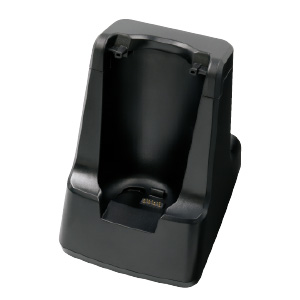

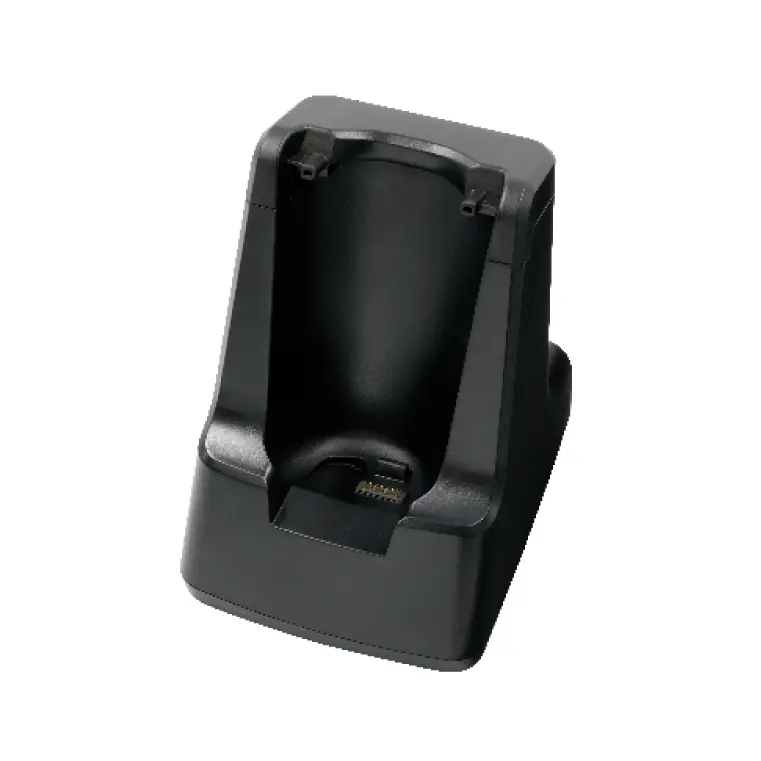

CUS-S40 R/L/C
通信ユニット
型番 仕様
BT2S 標準バッテリ 1900mAh
BTS 大容量バッテリ 3200mAh
CU-S40R(*1) 通信ユニット RS232C ACアダプタ別売
CU-S40L(*1) 通信ユニット LAN ACアダプタ別売
CU-S40C(*1) 通信ユニット USB ACアダプタ別売
CH-S40-4(*1) 本体4連充電器 ACアダプタ別売
CH-BT2-4(2021年6月発売予定)(*1) バッテリ4連充電器 ACアダプタ別売
CH-BT2(*1) バッテリ単体充電器 ACアダプタ別売
CB00-US1500/4A-4C USB TYPE-C/USB-TYPE-A変換ケーブル
AD3-1012/3000-03 ACアダプタ CUS-S40x/CH-S40x/CH-BT2x対応
(*1) ACアダプタは別売です。
改良の為、予告無く外観・仕様を変更する場合があります。
各製品名・社名は該当各社の商標又は登録商標です。
