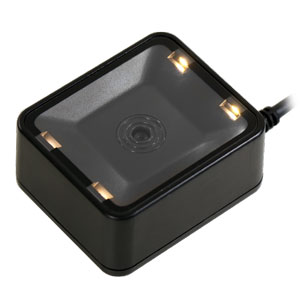

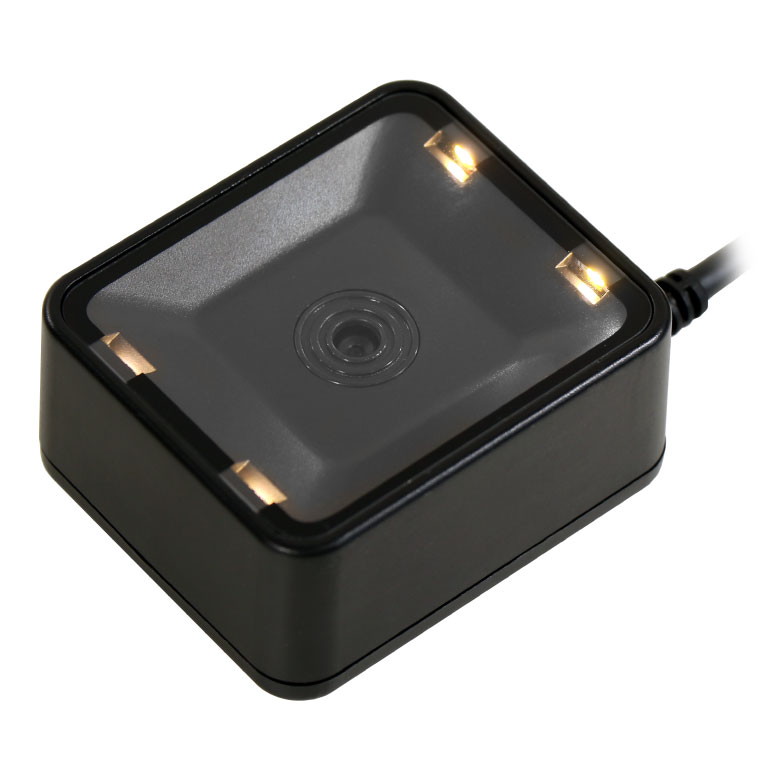

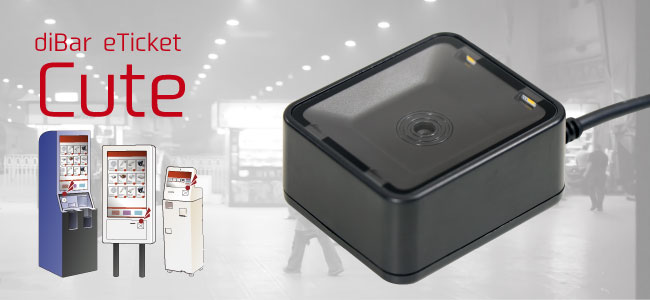

設置も組み込みもできる

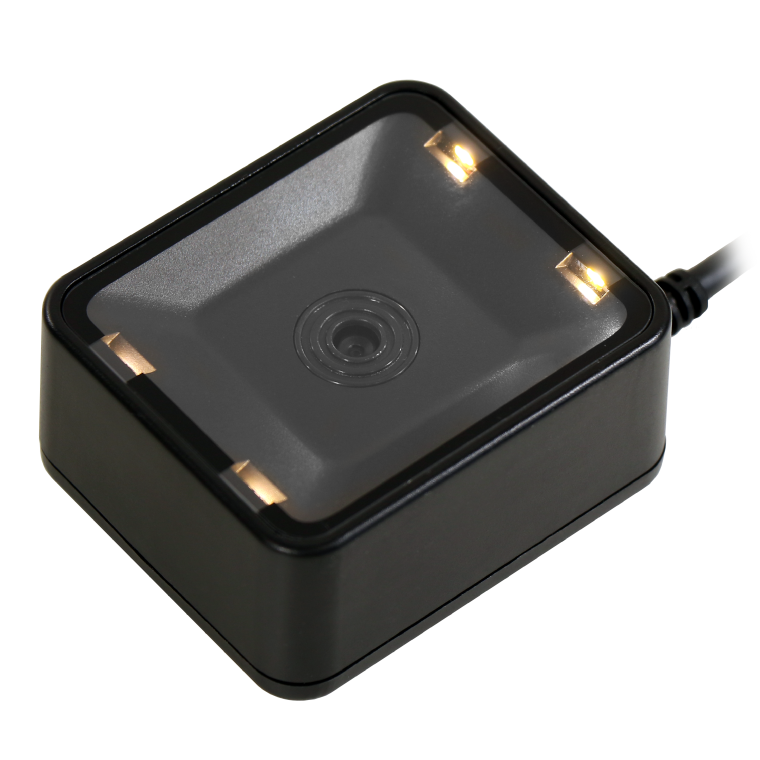

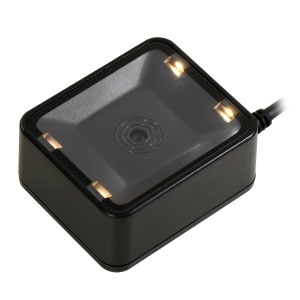

コンパクトな2次元コードリーダ
eTicket Cuteは液晶に表示されたQRコードやバーコードをストレスなくスムーズ読み取る2次元コードリーダです。 もちろん紙面上のコードもスムーズに読み取ります。 電子チケットリーダ、QRコードリーダとしての利用ができます。

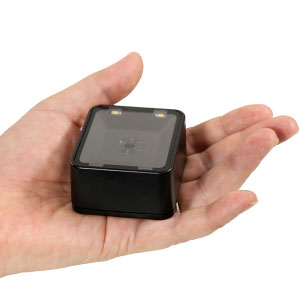

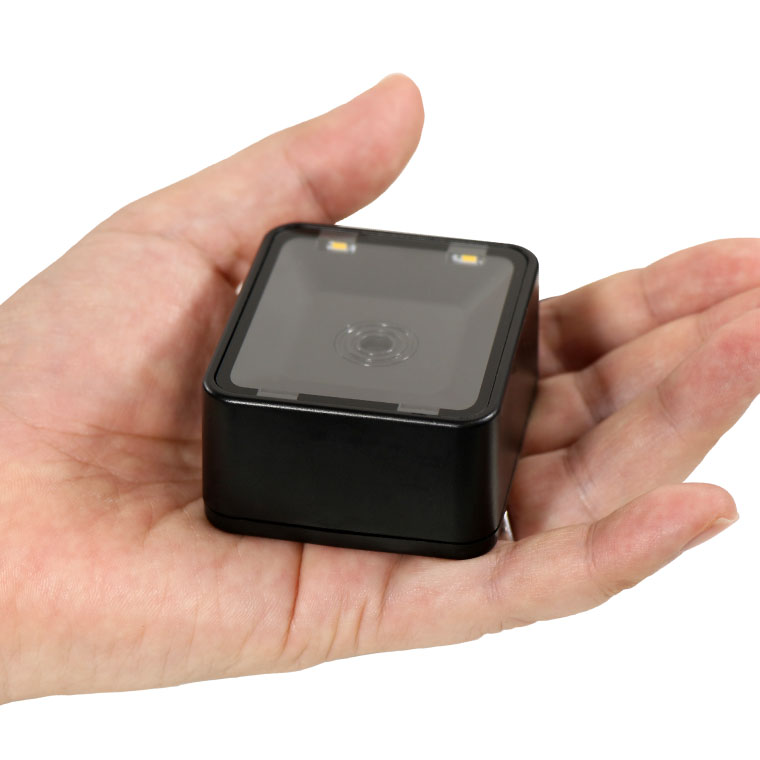

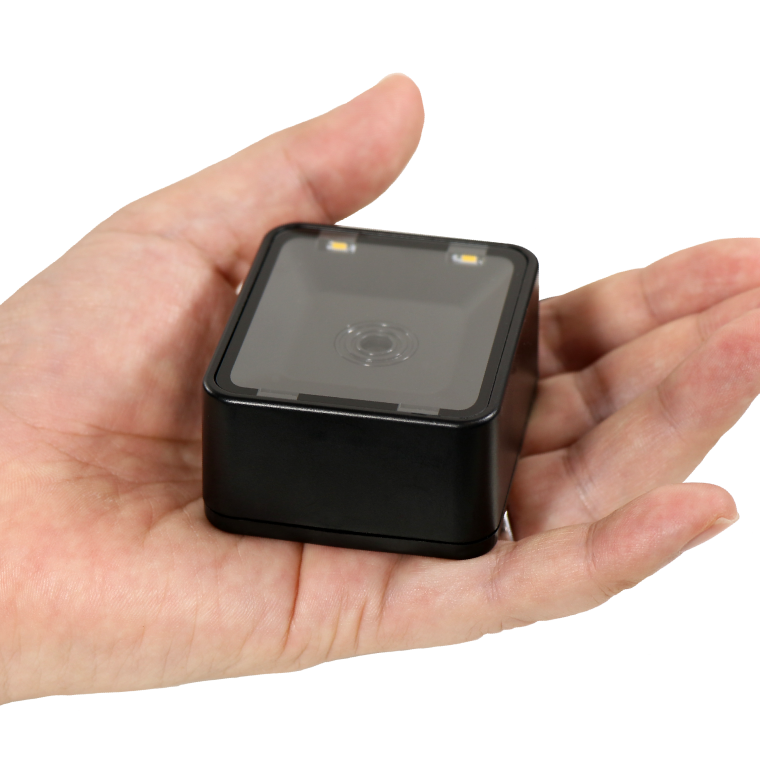

スタイリッシュなコンパクトデザイン
手のひらサイズの小型設計、省スペースに対応。
- 寸法(mm)
- 51.92 (L) x 61.35 (W) x 28.5 (H)
- 重量
- 103g (ケーブル含む)

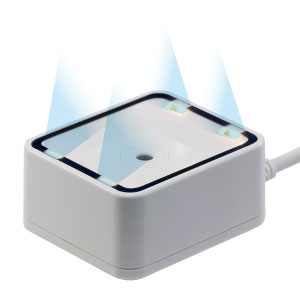

ヘッドアップLED採用
LEDの斜め上方照射により読み取りパフォーマンスを向上。 周囲が明るい場合や消費電力を抑えたいときは、LED照射をオフにすることも可能。

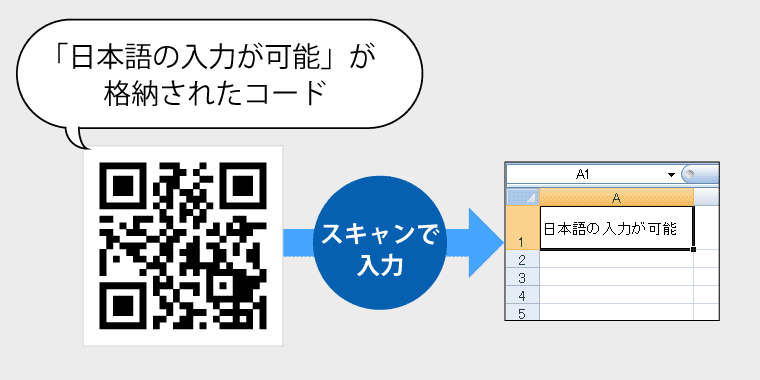

日本語入力に対応(Windowsアプリ)
MS-WORD、MS-EXCELやブラウザなど、Windowsアプリケーションへの日本語入力に標準で対応しています。
半角英数字カナ | 例)12345ABCDEFGアイウエオ |
---|---|
全角ひらがな | 例)あいうえお |
全角カタカナ | 例)アイウエオ |
漢字 | 例)漢字がエンコードされたQRコードにも対応 |
※: | アプリによっては、正しく動作しない場合がありますので、評価貸出機による事前の動作確認をお願いします。 |
※: | その他、記号にも対応してします。 |
写真撮影対応ウェッジアプリ 「WedgeShots™」対応
キーボードウェッジに撮影機能を付加したアプリケーション、WedgeShots™。 バーコードや二次元コードの読み取り直後に撮影できるので、読み取り時の状況が写真(画像)として記録に残せます。 のちに確認や検証が必要となったときエビデンスとして利用できます。 撮影した画像は暗号化され、WedgeShots™にログインしたときのみ閲覧が可能です。 限られた人のみが確認できる設定のためデータ保管の面でも安心です。
シリアルトリガ対応(USB-COM/RS232C)
シリアルコマンドで読み取りタイミング(トリガ)の制御が可能。
- 読取禁止コマンド
- <0x0C><0x02><0x00><0xFF><0x21>
- オートセンスモードコマンド
- <0x0B><0x02><0x02><0xFF><0x1F>

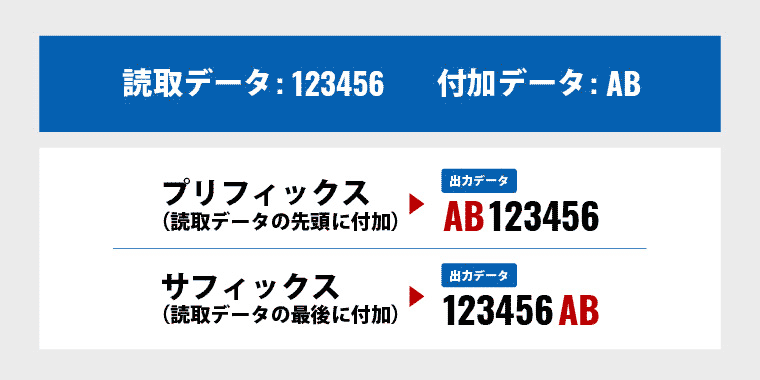

プリフィックス・サフィックス機能
読取データの先頭、または最後に制御文字(改行コードなど)やキャラクタ(数字やアルファベット)を挿入する機能です。
- プリフィックス:読取データの先頭に付加
- サフィックス:読取データの最後に付加
仕様
対応バーコード
- 一次元コード(バーコード)
- UPC-A、UPC-E、EAN-13/JAN-13、EAN-8/JAN-8、コード 128/GS1-128、コード39、コーダバー(NW7)、インターリーブド25、GS1 DataBar(14/14 Stacked/Expanded/Expanded Stacked/Limited), 他
- 二次元コード(QRなど)
- PDF417、Micro PDF417、Data Matrix、Aztecコード、QRコード、Micro QRコード、MaxiCode , 他
読取深度
ナローバー幅 | 読取深度 |
---|---|
0.152mm(6mil):Code 39 | 30mm~60mm |
0.330mm(13mil):EAN 13 | 20mm~120mm |
0.381mm(15mil):QR Code | 15mm~80mm |
0.508mm(20mil):QR Code | 15mm~100mm |
0.254mm(10mil):Data Matrix | 20mm~60mm |
0.381mm(15mil):Data Matrix | 20mm~90mm |
※: | 値は参考値になります。周囲環境やコード品質によって変わります。 |

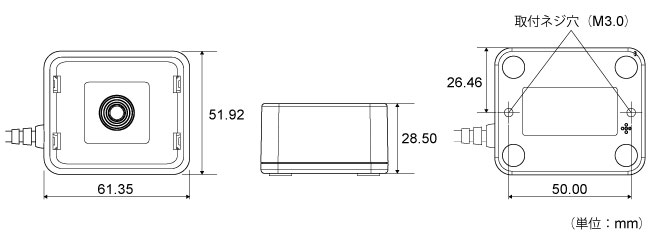

寸法図
仕様
インターフェイス
項目 | 仕様 |
---|---|
インターフェイス | USB HID / USB COM / RS232 |
※: | 標準CDCドライバにて作動します。 |
スキャナ部
項目 | 仕様 |
---|---|
イメージセンサ解像度 | 648(H) x 488 (V) ピクセル |
光源 | 白色 LED |
分解能 | 1D(Code 39):0.152mm(6 mil) 2D(DataMatrix):0.177mm(7 mil) |
焦点距離 | 15mm |
視野角 | 水平: 65° , 垂直: 49° |
PCS | 30% |
インディケータ | ビープ |
電気仕様
項目 | 仕様 |
---|---|
電圧 | DC 5V |
動作電流 | 170 mA |
消費電力 | 0.85 W |
環境仕様
項目 | 仕様 |
---|---|
動作温度 | 0℃ ~ 40℃ |
保管温度 | -40℃ ~ 70℃ |
動作湿度 | 10% ~ 95% RH (結露なきこと) |
保管湿度 | 10% ~ 85% RH (結露なきこと) |
耐落下 | 1.5m |
環境光 | 100,000 lux |
筐体仕様
項目 | 仕様 |
---|---|
重量 | 103g (ケーブル含む) |
寸法 | 51.92mm (L) x 61.35mm (W) x 28.5mm (H) |
ハウジング素材 | 本体:ABS樹脂 / スキャンウィンドウ:強化ガラス |
ケーブル | 長さ: 150cm / USB Type: A, RS232 |
保証 | 1年間 |
規格 | CE / FCC |
型番
型番:diBar eTicket Cute スマホ液晶対応eチケットリーダ
セット内容
- 本体
- インターフェイスケーブル
型番 | 仕様 |
---|---|
eTicketC-BLK-USB(※1) | diBar eTicket Cute スマホ液晶対応eチケットリーダ(黒), USBインターフェイス(HID/COM) |
eTicketC-WHT-USB(※1) | diBar eTicket Cute スマホ液晶対応eチケットリーダ(白), USBインターフェイス(HID/COM) |
eTicketC-BLK-RS232 | diBar eTicket Cute スマホ液晶対応eチケットリーダ(黒), RS232Cインターフェイス |
eTicketC-WHT-RS232 | diBar eTicket Cute スマホ液晶対応eチケットリーダ(白), RS232Cインターフェイス |
※: | USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。 Windows 10/11に対応しています。 |
オプション
-
ACアダプタ(PS5V)
-
USBポート給電ケーブル
(CBL-USB-DC2155-15)
型番 | 仕様 |
---|---|
PS5V | ACアダプタ, DC5V 出力(RS232Cインターフェイス用) |
CBL-USB-DC2155-15 | USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m USBポート給電ケーブル |
※: | RS232Cモデルは電源供給が必要になります。 |
