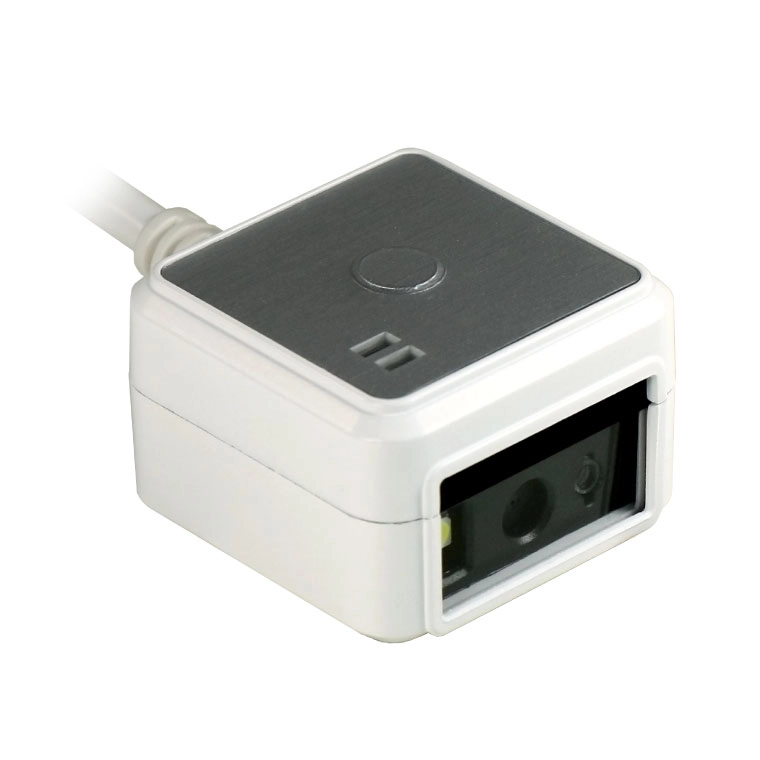

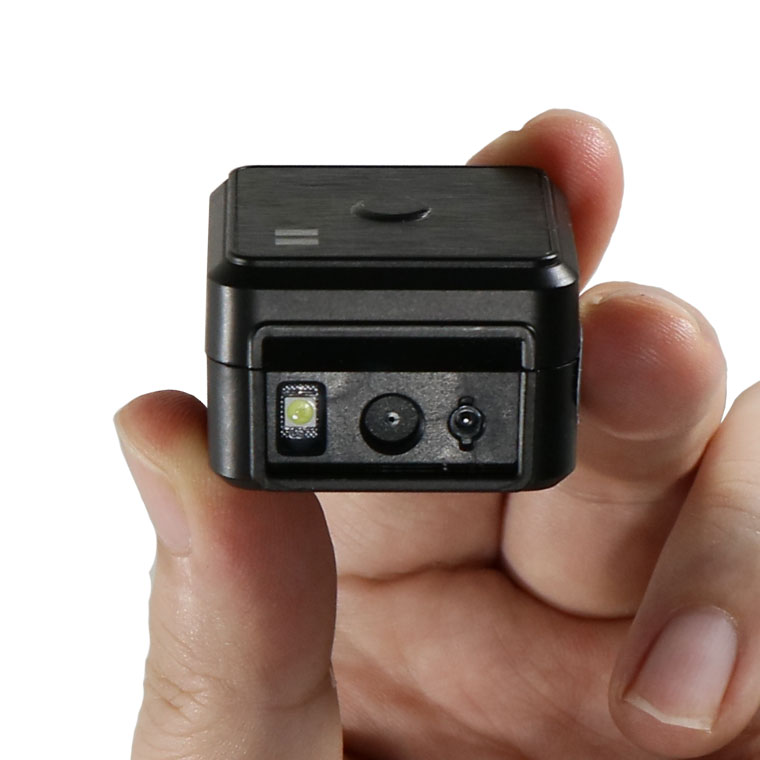

diBar eTicket Dice コンパクトeチケットリーダ

ベストプライス

  • 2次元コード
  • バーコード
  • USB接続
  • RS232C接続
  • HID-POS
  • 1年保証

組み込み用 2Dコードリーダ

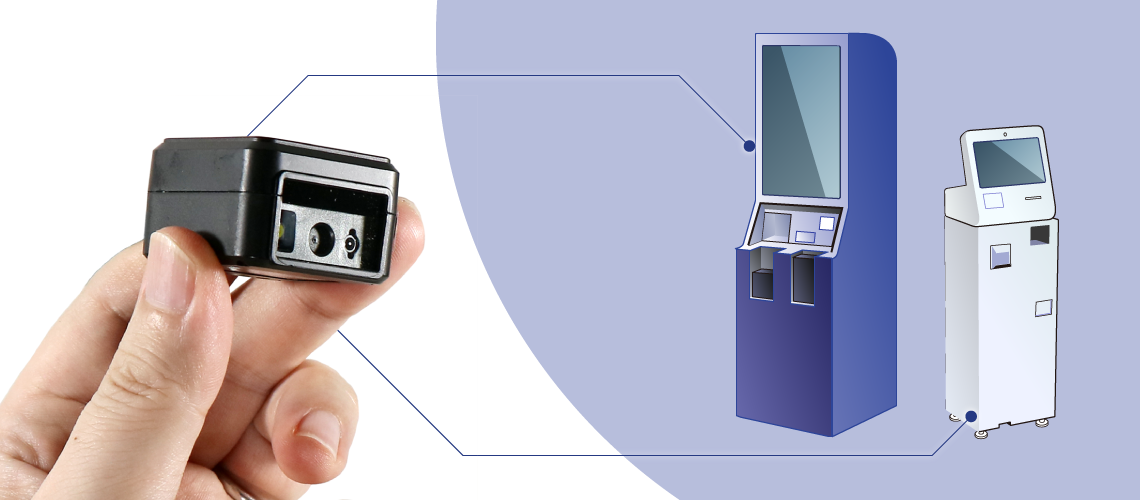

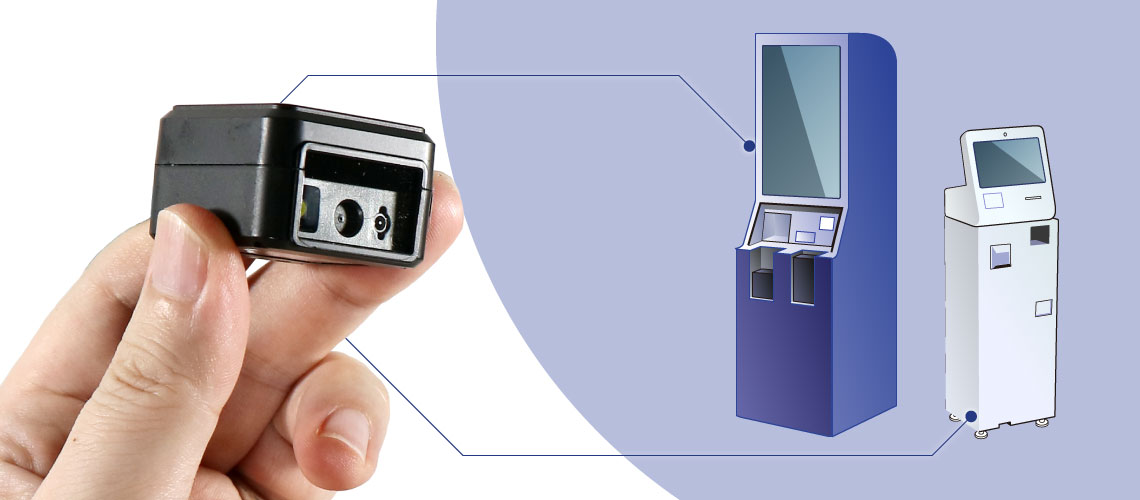

キオスク端末などの組み込みに最適な2Dコードリーダ

キオスク端末などの組み込みに最適な2Dコードリーダ

液晶に表示されたQRコードやバーコードをストレスなくスムーズ読み取り、もちろん紙面上のコードも読み取り可。
電子チケットリーダ、QRコードリーダとしての利用ができます。

シリアルトリガ対応(USB-HID/RS232C)

シリアルコマンドで読み取りタイミング(トリガ)の制御が可能。

読取開始コマンド
<0x0B><0x01><0x01><0xFF><0xD6>
読取終了コマンド
<0x0B><0x01><0x00><0xFF><0xD7>
画像撮影Wedgeソフト WedgeShots

画像撮影Wedgeソフト使用可能(ライセンス付)

「WedgeShots」はコード読み取り直後の写真撮影と設定時刻の写真撮影ができます。
画像はのちの検証などでエビデンスとして利用できます。
また、「WedgeShots」はアカウント設定が可能で、「WedgeShots」にログインした時にのみ撮影データの閲覧ができ、画像データも暗号化されているのでデータ保管の面でも安心です。
USBバーチャルCOMに対応しています。

人物を撮影する際は対象者に事前告知の上、撮影を行ってください。

仕様

アップグレードモデルへの切り替えについて
市場動向に対応しアップグレードモデルへ切り替わります。2021年11月以降、自然切り替えになりますのでご了承ください。 主な変更は「読取深度」などがございます。詳細は仕様表をご確認ください。

対応バーコード

二次元コード(QRなど)
GS1 Composite(A/B/C)、PDF417、Micro PDF417、DataMatrix、Aztecコード、QRコード、Micro QRコード、MaxiCode 他
一次元コード(バーコード)
UPC-A、UPC-E、EAN-13/JAN-13、EAN-8/JAN-8、コード128/GS1-128、コード39、コーダバー(NW7)、インターリーブド25、GS1 DataBar(14/14 Stacked/Expanded/Expanded Stacked/Limited)他

読取深度

ナローバー/最小セル eTicket Dice(旧) eTicket Dice(新)
0.102mm(4mil):Code 39 27 ~ 151 mm 50 ~ 100 mm
0.213mm(8.4mil):PDF417 85 ~ 110 mm 30 ~ 180mm
0.254mm(10 mil):DataMatrix 70 ~ 140 mm 50 ~ 150 mm
0.213mm(8.4 mil):QR Code 85 ~ 110 mm 55 ~ 100mm
0.178mm(7mil):PDF417 20 ~ 110mm 50 ~ 110 mm
0.254mm(10 mil):QR Code 30 ~ 65mm 45 ~ 110 mm
値は参考値になります。周囲環境やコード品質によって変わります。

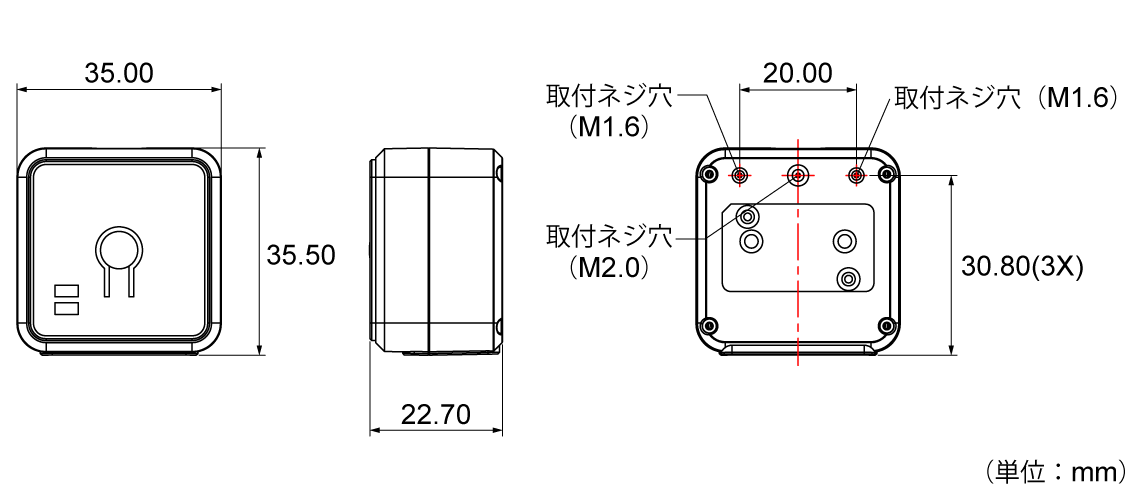

外形寸法

外形寸法

仕様

インターフェイス

項目 仕様
インターフェイス USB HID / USB COM / RS232
※ 標準CDCドライバにて作動します。

スキャナ部

項目 eTicket Dice(旧) eTicket Dice(新)
イメージセンサ解像度 648(H) x 488 (V) ピクセル 640(H) x 480 (V) ピクセル
光源 エイマ:赤色LED
照明:白色 LED
分解能 1D(Code 39):0.102mm(4 mil)
2D(DataMatrix):0.168mm(6.6 mil)
1D(Code 39):0.076mm(3 mil)
2D(DataMatrix):0.169mm(6.67 mil)
視野角 水平: 48°;
垂直: 36°
水平: 28°;
垂直: 36°
PCS 30%
フレームレート 120フレーム/秒
インディケータ ビープ、LED

電気仕様

項目 eTicket Dice(旧) eTicket Dice(新)
電圧 5V
動作電流 280 mA 260 mA
消費電力 1.4 W
待機電流 88mA

環境仕様

項目 仕様
温度 動作: 0℃ ~ 40℃
保管: -40℃ ~ 70℃
湿度 動作: 10 ~ 95%RH
保管: 10 ~ 85%RH
結露なきこと
耐落下 1.5 m
環境光 100,000 lux

筐体仕様

項目 eTicket Dice(旧) eTicket Dice(新)
重量 35g
寸法(L x W x H) 35mm x 35.5mm x 22.7mm
ハウジング素材 ABS樹脂
ケーブル 長さ: 150cm / USB Type: A, RS232
規格 CE / FCC CE / FCC/VCCL
保証 1年

型番

アップグレードモデルへの切り替えについて
市場動向に対応しアップグレードモデルへ切り替わります。2021年11月以降、自然切り替えになりますのでご了承ください。 主な変更は「読取深度」などがございます。詳細は仕様表をご確認ください。

型番:diBar eTicket Dice スマホ液晶対応eチケットリーダ

セット内容

  • 本体
  • インターフェイスケーブル
  • ドキュメント
型番 仕様
eTicketD-BLK-USB(※1) diBar eTicket Dice スマホ液晶対応eチケットリーダ(黒),
USBインターフェイス(HID/COM)
eTicketD-WHT-USB(※1) diBar eTicket Dice スマホ液晶対応eチケットリーダ(白),
USBインターフェイス(HID/COM)
eTicketD-BLK-RS232 diBar eTicket Dice スマホ液晶対応eチケットリーダ(黒),
RS232Cインターフェイス
eTicketD-WHT-RS232 diBar eTicket Dice スマホ液晶対応eチケットリーダ(白),
RS232Cインターフェイス
※1 USBキーボードインターフェイス(HID)とUSBバーチャルCOMインターフェイスに対応しています。
Windows 10/11に対応しています。

オプション

  • ACアダプタ

  • USBポート給電ケーブル

型番 仕様
PS5V ACアダプタ, DC5V 出力( RS232Cインターフェイス用)
CBL-USB-DC2155-15 USB/DCジャック 2.1Φ/5.5mmケーブル 1.5m
USBポート給電ケーブル
RS232Cモデルは電源供給が必要になります。

ダウンロード

ドキュメント

名称 対応モデル データ
液晶QR対応組込型リーダ eTicket Dice 説明書 eTicket Dice ダウンロード
キャラクタ/キーコード表 eTicket Dice ダウンロード
シリアルコマンドリファレンス eTicket Cute/Dice ダウンロード

ドライバ

名称 対応モデル データ
USBバーチャルCOMドライバ eTicket Cute/Dice ダウンロード

ラインナップ


※ 改良の為、予告無く外観・仕様を変更する場合があります。
